来源：内容由半导体行业观察综合自「中泰证券」等，谢谢。
据全景网报道，本土GPU供应商景嘉微日前在最新披露的《投资者关系活动记录表》中表示,公司的JM7200芯片目前已完成与龙芯、飞腾、银河麒麟、中标麒麟、国心泰山、道、天脉等国内主要的CPU和操作系统厂商的适配工作,与中国长城、超越电子等十余家国内主要计算机整机厂商建立合作关系并进行产品测试,大力开展进一步适配与市场推广工作。
公司表示，未来将加快推进与其他CPU厂商及操作系统厂商的适配,并根据不同应用市场,推出JM7200系列产品,以满足嵌入式图形显控领域及升级换代计算机等不同领域的应用需求,为公司开拓计算机整机升级换代领域的市场打下了坚实的基础。
据中泰证券报道，景嘉微成立于2006年，自成立以来，公司一直专注于高可靠军用电子产品的研发、生产和销售，主要产品为图形显控、小型专用化雷达领域的核心模块及系统级产品。
早在2010年就已经开始JM5400型图形芯片的研发，积累了丰富的IP核储备、芯片驱动程序的研发经验、显控产品的设计经验。并与中航集团所属研究所签署了战略合作协议，成为其图形显控模块领域战略合作伙伴。
2014年，景嘉微成功研发第一代自主知识产权图形处理芯片JM5400，已成功运用在多个军用型号产品上。根据JM5400研发经验，流片样品经过性能测试后，再经过产品验证即宣告芯片研发取得成功。
新一代的JM7200芯片继承了JM5400芯片的高可靠、低功耗的优点，性能得到了显著的提升，不仅可以满足更高性能的嵌入式系统的要求，还可用于台式计算机、笔记本计算机等桌面系统的显示要求。对这颗产品开始，最重要的意义在于它有望加速打开国产计算机领域GPU民用的新一轮增长空间。

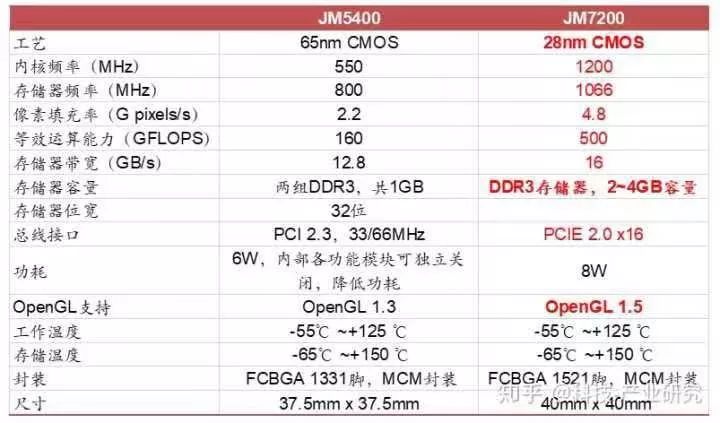

JM7200制程提升至28nm，片上封装DDR3存储器，容量提升至2GB~4GB，集成了CPU核。功能上，增加了硬件高清解码能力，支持更高的OpenGL版本，支持更高速的总线接口。性能上，图像处理能力增加2倍以上，总线带宽增加数百倍。
参考全球GPU巨头英伟达的产品路线图可以发现，其面向消费者的图形处理芯片GeForce系列，性能提升主要表现在架构的改进，内核频率和显存大小的提升，总线接口的迭代，以及保证高性能的同时减小功耗方面。对比景嘉微JM7200来看，其使用28nm制程、内核频率1200MHz和显存性能已经达英伟达开普勒架构消费级GPU的主流性能指标，能够满足办公用和基本的游戏用的显示要求。

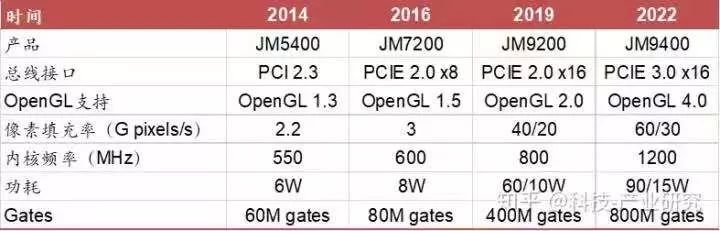

从景嘉微GPU产品规划路线来看，其目前JM7200性能在总线接口、像素填充率、内核频率方面已经超过规划时水平，性能提升明显。预计未来新品推出性能有望进一步加快提升。
