createInstGroup

group_name
[-guide box | -region box  | -fence box ]
[-density num  [-ar num ]]
[-isPhyHier]

这个command主要是用来创建一个inst group. 在group中的std cell在place时会尽量靠得近一点。通常与addInstToInstGroup一起用。

【数字后端基本概念介绍<Instance Group>】

-guide box | -region box | -fence box   指定inst group的位置，以及它的约束属性

-density num  指定该范围内的最高placement Density

-ar num      指定该范围内纵横比

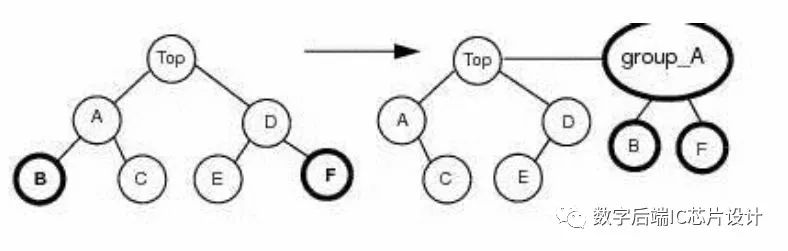

-isPhyHier  如果不指定该options,netlist的hierarchy不会改变，如下图所示：

例子：

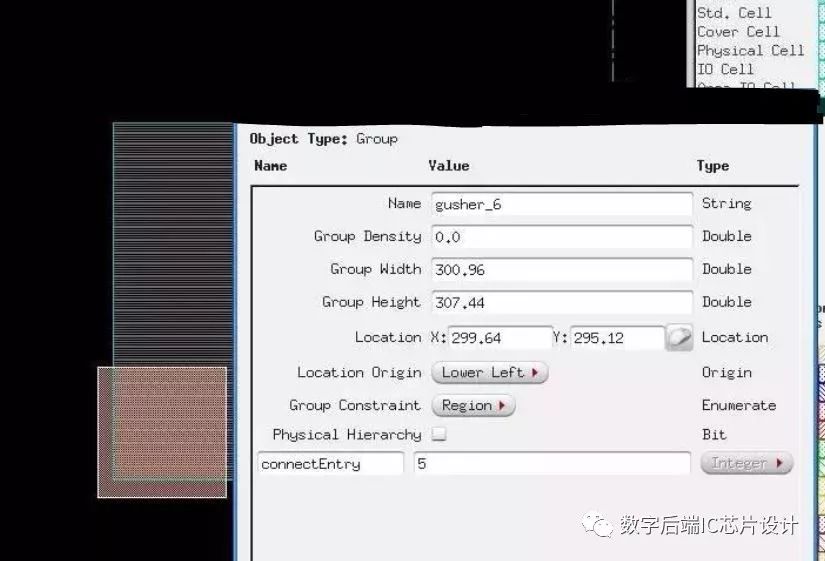

举个在Innovus中使用inst group的例子：

innovus 8> createInstGroupgusher_6 -region 300 300 600 600
