PCB可制造性分析大家并不陌生，但很少有企业能真正实施好这一项目，每家企业遇到的难点，痛点不一样，但也用其共性，大致可总结为以下几点：

☆  需要检查的规则种类繁多，庞大的Checklist审核系统难以有效建立及使用。

☆  经常需要花大量时间建立和维护检查规则。

☆  静态的规则检查，往往会由于工艺条件不同，造成大量的误判现象。

☆  审核窗口效率低，经常遗漏真正的缺陷。

☆  研发人员重设计轻工艺，造成DFM验证执行不坚决。


面对上述困难，如何降低实施难度成为企业有效执行DFM的关键。Valor NPI软件从以下三个方向重新思考了DFM验证思路：如何让DFM审核更加贴合设计的真实意图？PCB设计数据是否符合生产制造工艺？如何让工艺规则更加有效约束设计？


结合Mentor产品秉承软件易学易用的传统，新一代Valor NPI工艺验证技术孕育而生。


一、简单使用

我们只需三步执行DFM验证：

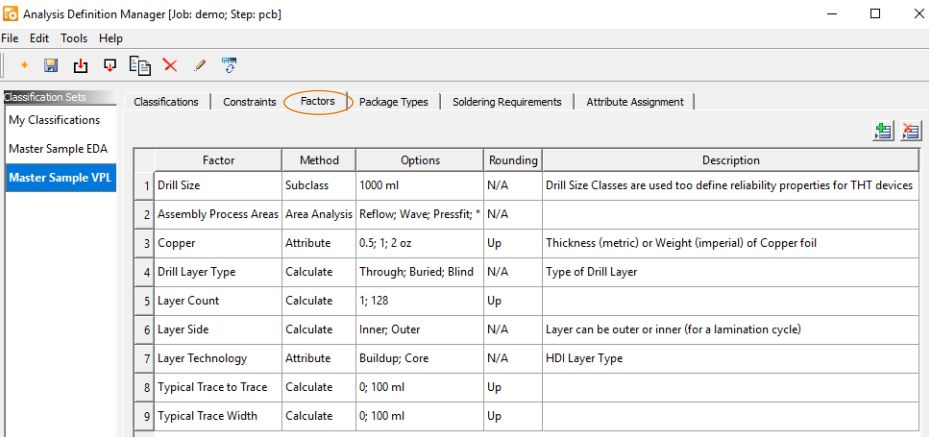

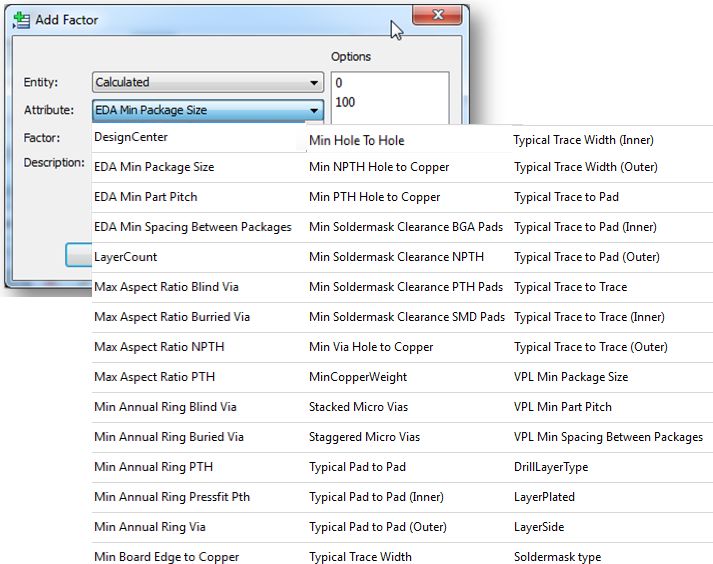

1.  添加PCB数据设计特点如：钻孔大小/类型、铜厚、层数、间距、焊接工艺等

根据数据类型特点不同，软件自动判断PCB板类型并确定执行哪些DFM规则检查。


2.定义PCB产品类型：

如：工艺流程，复杂等级（Standard、Advanced、Micro），IPC级别，单双面装配等。因为PCB板采用不同的制造流程，选择不同的验收等级，则需要配合与其相应的DFM检查规则。

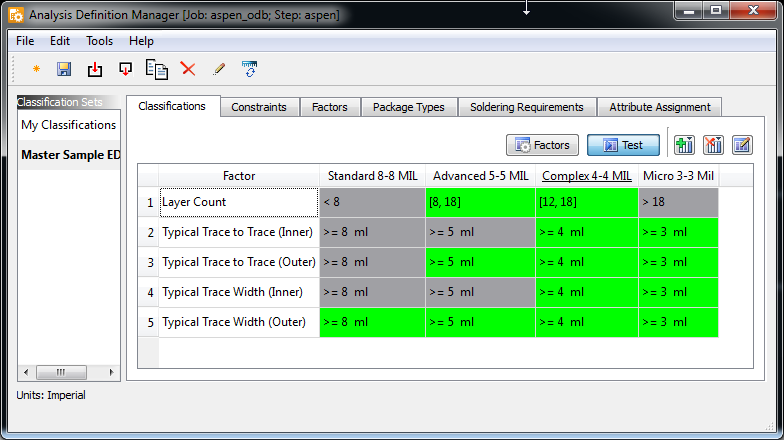

如下图，软件根据产品特点分类，绿色高亮出最匹配的规则等级

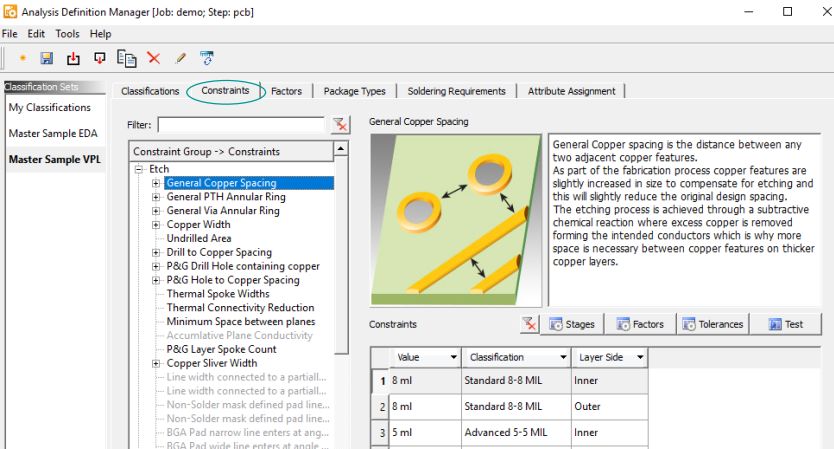

3.  建立生产制造工艺约束：光板分析、装备配分析、测试点分析等

结合PCB板厂，SMT产线设备的精度能力以及研发设计实际因素，定义准确的安全审核规则值。


光板分析

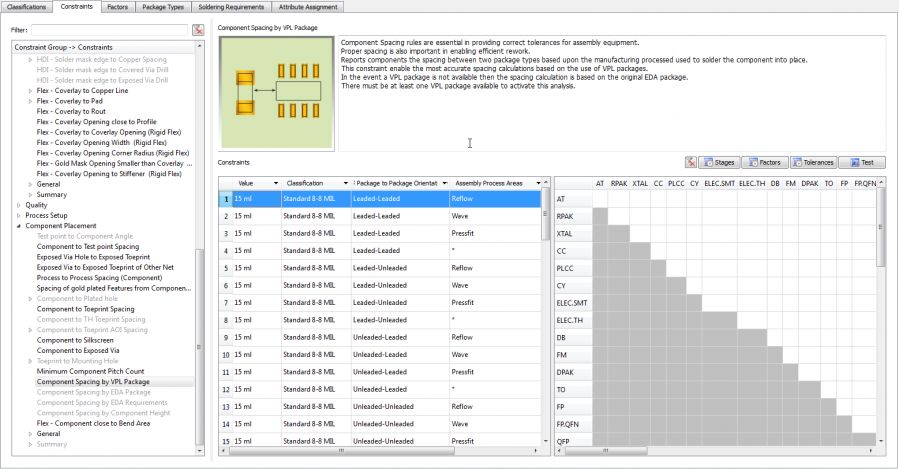

装配分析


仅此三步，完成过往复杂的DFM验证工作，大大降低工程师对实施DFM的难度。


二、专业DFM报告

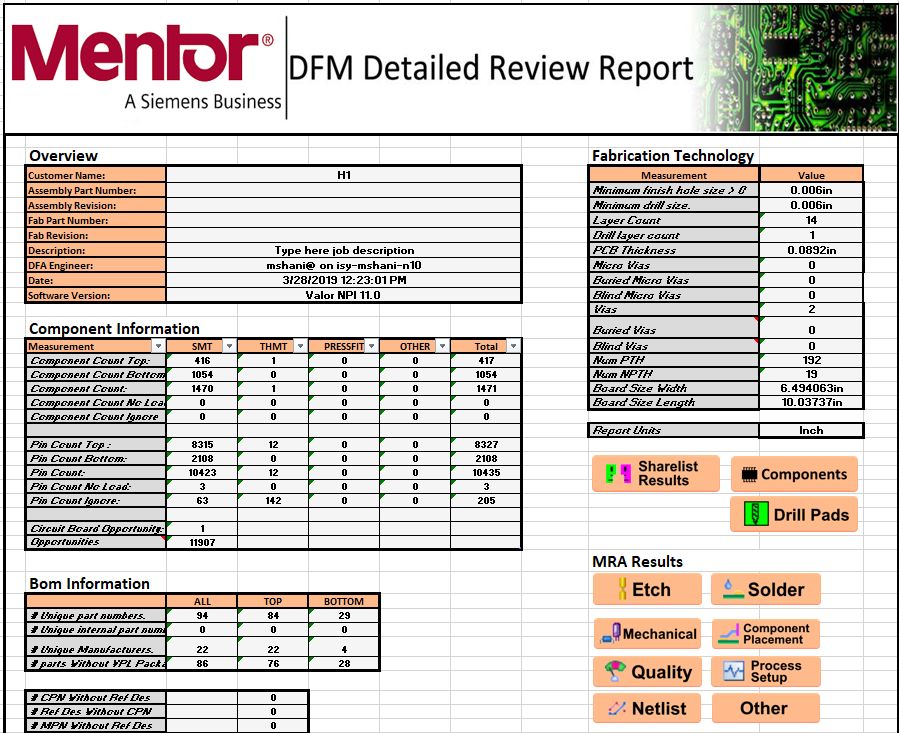

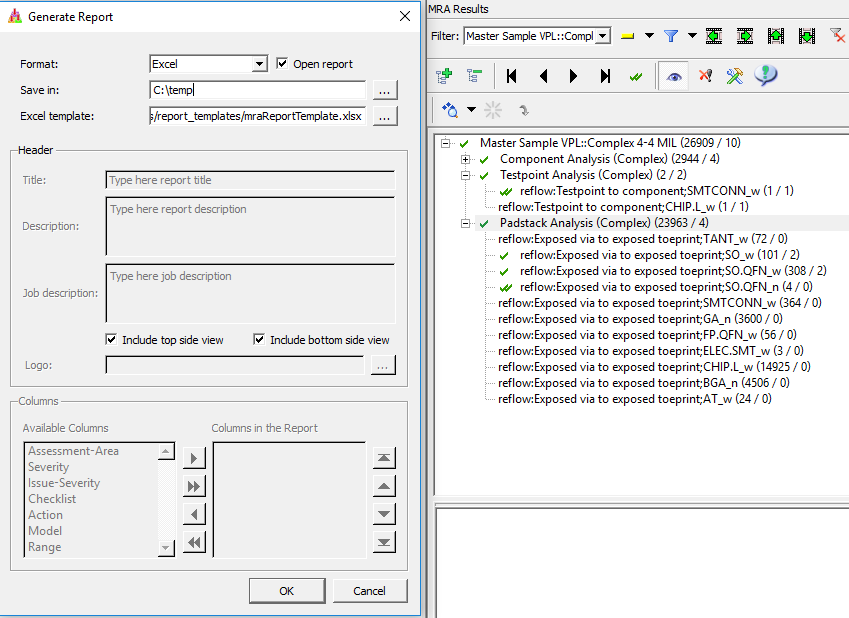

在执行完DFM检查后，软件可自动生成专业的DFM报告，内容包括错误列表，PCB板中的器件信息汇总，Bom资料以及PCB制造打板时所使用的技术。



三、设计部门应用

众所周知， DFM在执行Left-shift应用场景时效果最佳，我们需要尽可能的在产品研发的初期发现生产缺陷，此时的维护成本最低，如何简单方便的在设计阶段嵌入DFM审核流程将大大降低纠错费用。在新一代Valor NPI产品中，与研发部门的协同设计也做了很大增强。当我们设计进行到每一个重要关键环节时，可直接点击设计软件中的检查按钮，执行对应的DFM检查，如下图：

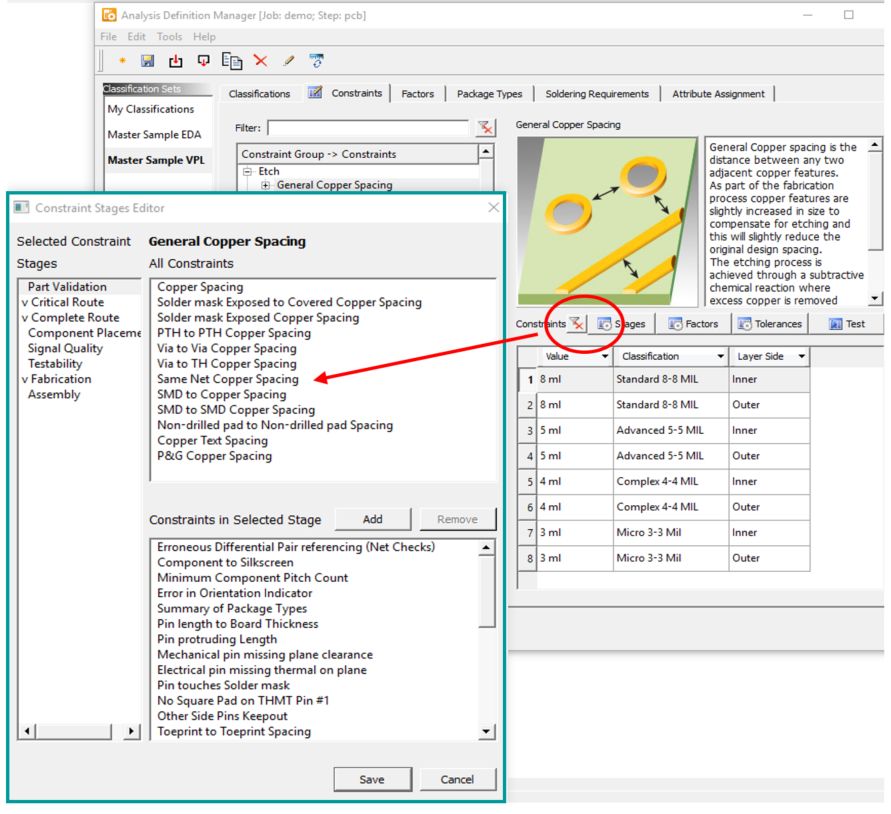

首先在Valor NPI软件中定义好设计流程中的关键环节，设定每个环节需要执行具体检查项目。

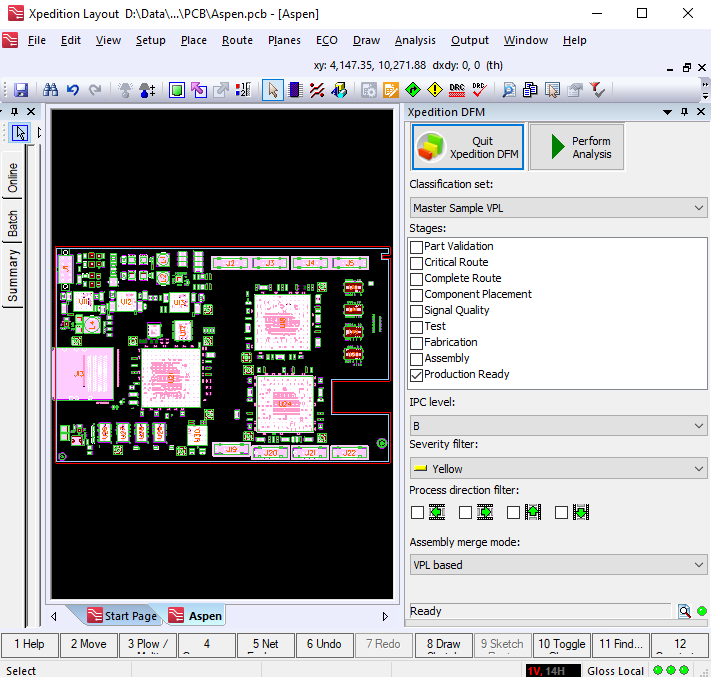

其次，在设计软件中可见相对应的检查项目列表：

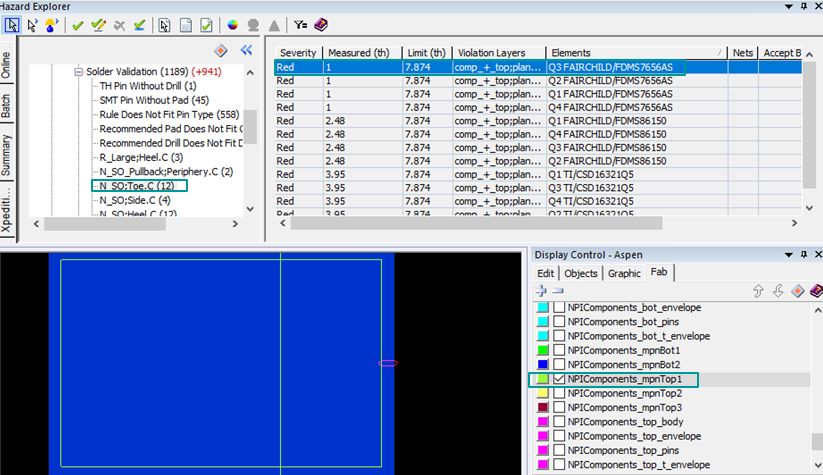

在设计人员属性的DRC Review窗口可直接查看工艺问题。


如此，可让研发工程师在自己所熟悉的设计环境中查看审核结果，及时发现错误并修改问题，减少软件学习压力。
