前言

在智能手机、PAD等新型智能终端快速发展的推动下，屏幕显示技术也在不断演进，从CRT到LCD再到AMOLED（Active-Matrix Organic LED 即有源矩阵有机LED），AMOLED因具有轻薄、主动发光（无需背光源）、宽视角、高清晰、高亮度、响应快速、能耗低、使用温度范围广、抗震能力强、可实现柔软显示等特点，而逐渐成为当今高端显示屏的最热门选择。

AMOLED采用了主动式发光技术，屏幕上的每一个像素，除能完成显示色彩的功能之外，还具有自己发光的特性；由于不是屏幕上的所有的像素都需要发光（如纯黑的像素不发光），其在很大程度上可以节省电量，同时对屏幕寿命也是一种很好的保护。

AMOLED屏的另一大特点是在色彩方面拥有更为鲜艳的表现。AMOLED屏虽有如上诸多优点，但其对驱动及电源芯片也有更高的技术要求，其要求电源芯片可同时提供具有优秀纹波特性的正负电压，SGM3836系列就是为其专门设计的电源芯片。

关于

SGM3836

SGM3836被设计用于驱动需要VAVDD，VELVDD和VELVSS的AMOLED显示器（有源矩阵有机发光二极管）。该器件集成了适用于电池供电产品的VELVDD升压转换器，VELVSS的反相降压-升压转换器和VAVDD的升压转换器。数字接口控制引脚（CTRL）允许以数字步进方式编程VAVDD，VELVDD和VELVSS。

特性

SGM3836


01 同步升压转换器（AVDD）

  • 5.8V至7.9V输出电压（可编程）

  • 6.1V默认输出电压

  • 1％精度

  • 100mA输出电流能力

  • VIN至VOUT和VOUT至VIN隔离

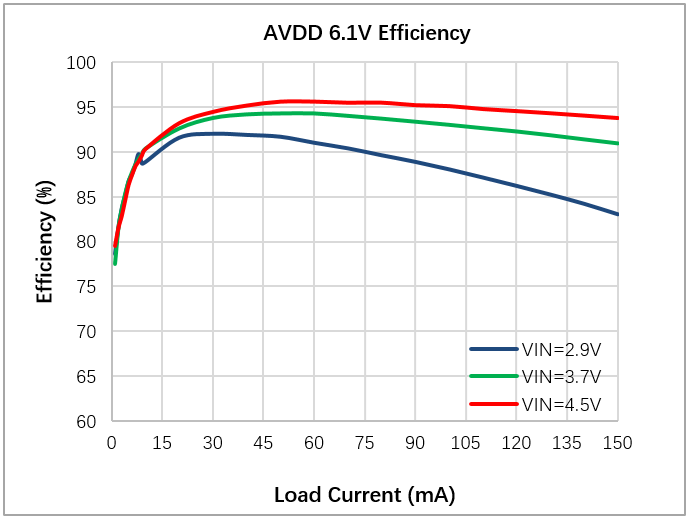

图1 AVDD 6.1V效率曲线


02 同步升压转换器（ELVDD）

  • 4.6V至5.0V输出电压（可编程）

  • 4.6V默认输出电压

  • 1％精度

  • 外部输出电压检测引脚，用于负载下降补偿

  • VIN至VOUT和VOUT至VIN隔离


03 同步反相降压-升压转换器（ELVSS）

  • -5.4V至-1.4V输出电压（可编程）

  • -2.5V默认输出电压

  • -2.5V输出电压时1.2％精度

  • VIN至VOUT和VOUT至VIN隔离

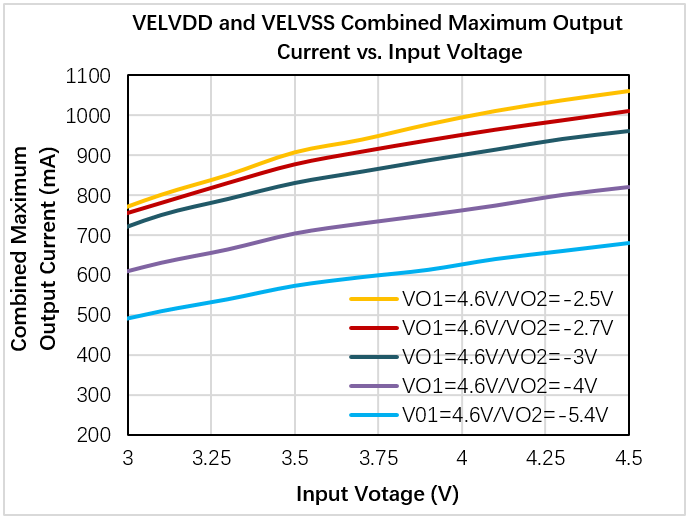

图2 输入电压2.9V到4.5V下不同输出电压带载能力曲线

ELVDD与ELVSS组合输出电流能力

  • Up to 800mA at 4.6V/-2.5V (VIN = 3.1V)

  • Up to 780mA at 4.6V/-2.7V (VIN = 3.1V)

  • Up to 750mA at 4.6V/-3.0V (VIN = 3.1V)

  • Up to 630mA at 4.6V/-4.0V (VIN = 3.1V)

  • Up to 510mA at 4.6V/-5.4V (VIN = 3.1V)

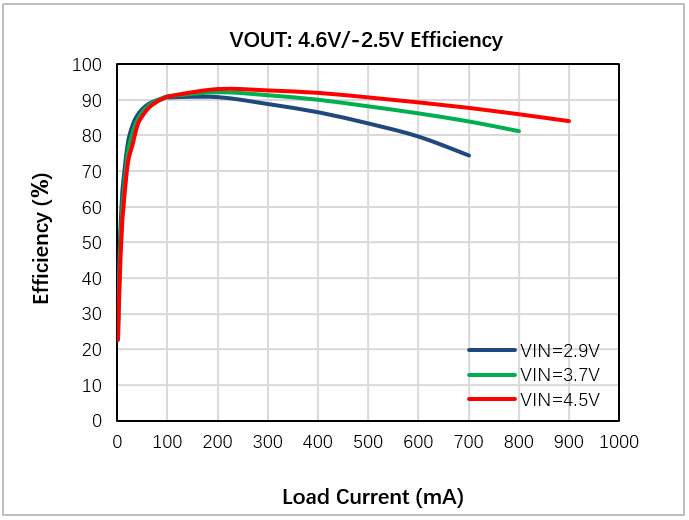

04 常用输出电压4.6V/-2.5V的效率曲线

图3 常用输出电压4.6V/-2.5V效率曲线

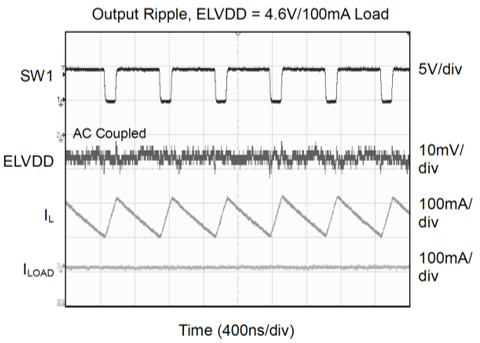

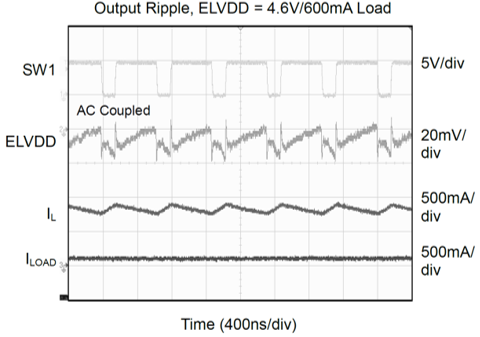

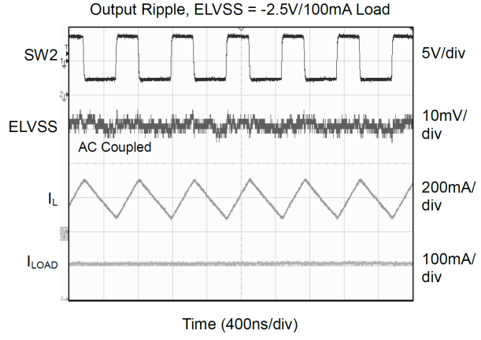

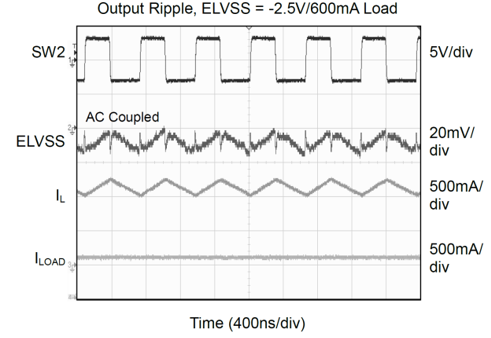

05 优秀的输出纹波

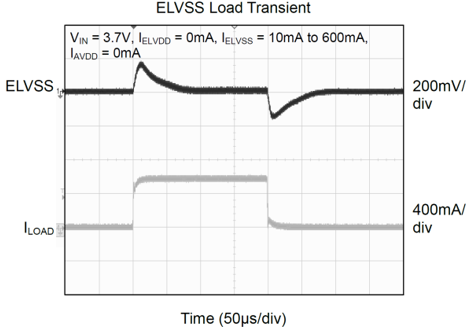

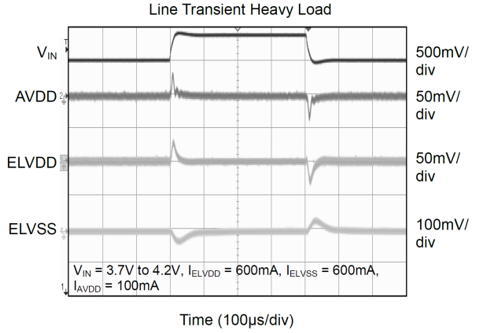

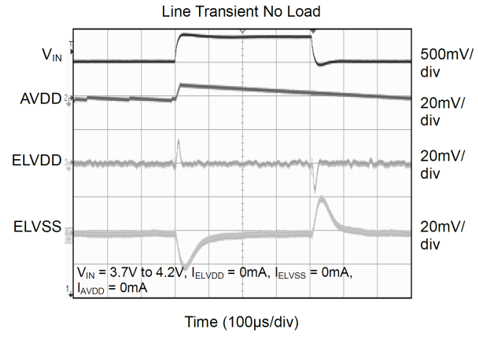

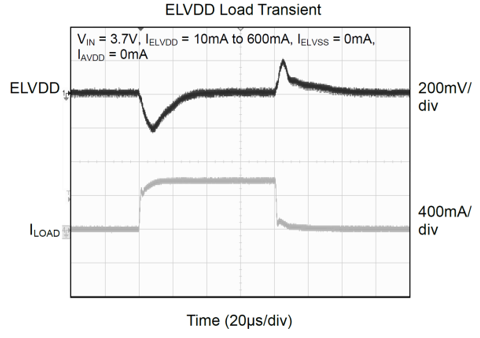

06 优秀的动态响应


07 短路保护


08 热关断


09 绿色TQFN-3×3-16L封装

应用

SGM3836

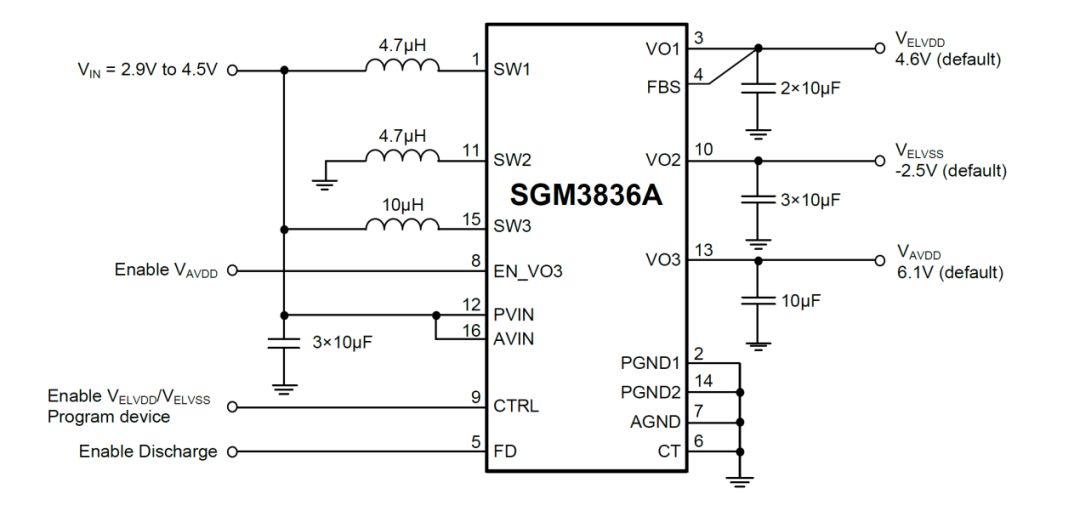

图4 典型应用电路

智能手机

小尺寸平板电脑

不大于8英寸的有源矩阵OLED显示器

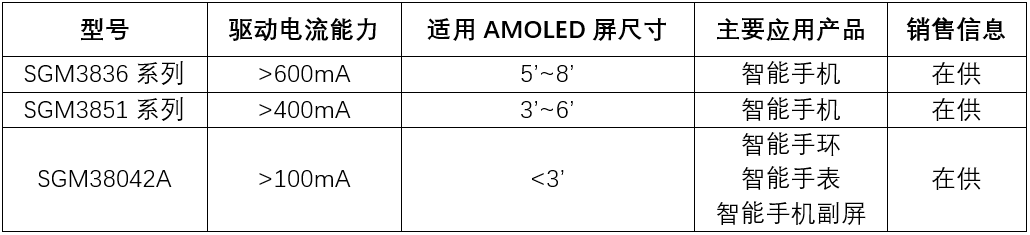

相关产品信息
