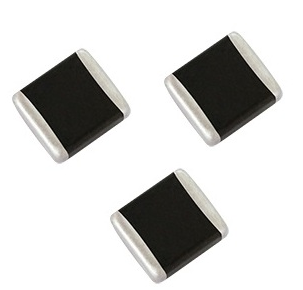

Sunlord片式防浪涌型压敏电阻

施迪君 顺络电子 昨天

图片来源于顺络

引言

 在基站电源，服务器电源，安防摄像头电源等位置，尤其是48V电源端口，要求端口要过6KV，10/700μs电压波。普通的贴片压敏电阻远远达不到浪涌脉冲耐量，顺络电子依托自动化技术平台以及对功能陶瓷材料的深入研究，研发出了小体积，优异限压比，抗浪涌能力强，适用于雷电及浪涌过电压防护的高能型贴片压敏电阻SDVL -HP系列。
SDVL-HP系列主要材料为氧化锌压敏陶瓷，内部数百万P-N结及晶粒串并联，当过电压来临时，压敏电阻通过改变自身的阻值（常态时呈现高阻状态）吸收及传导能量，降低脉冲电流幅值，从而起到保护后续电路的作用。

图片来源于顺络

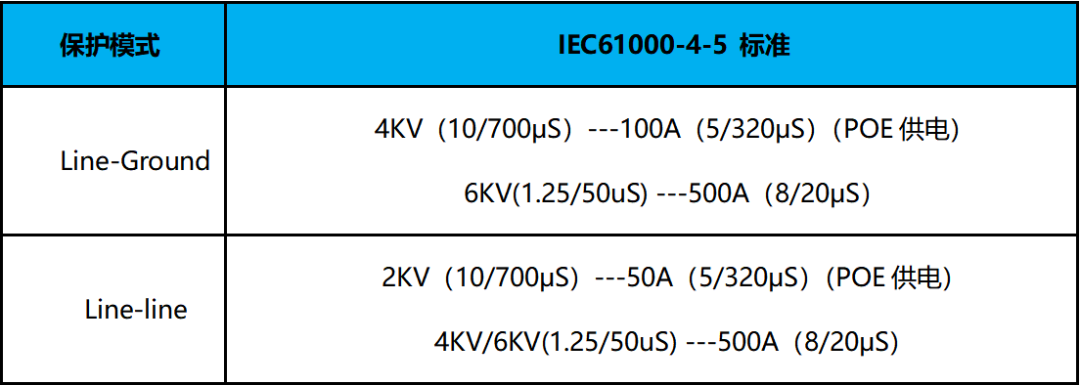

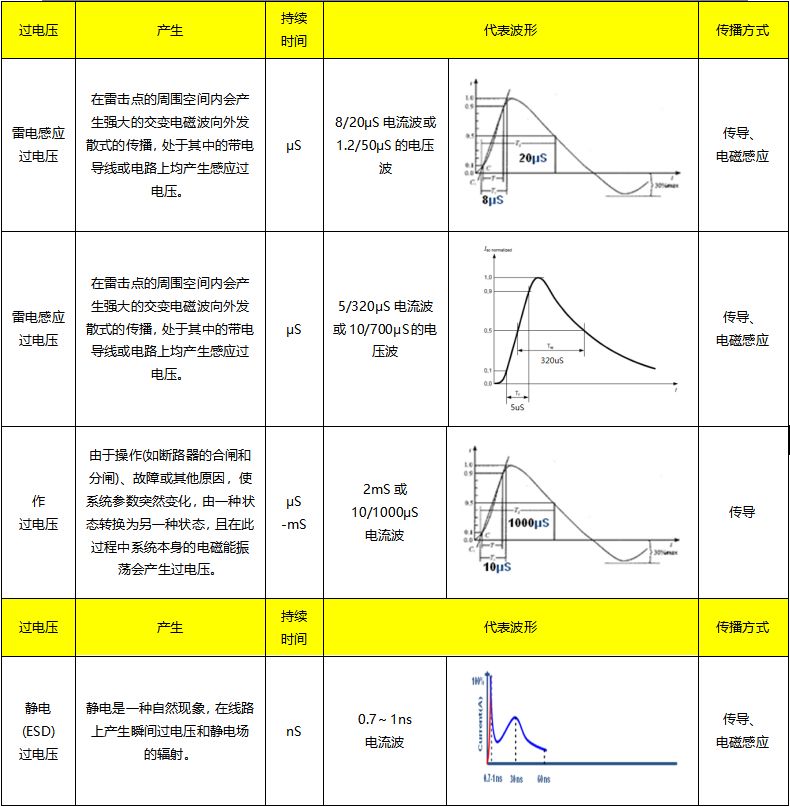

过电压类型

图片来源于顺络

Sunlord SDVL-HP系列产品介绍

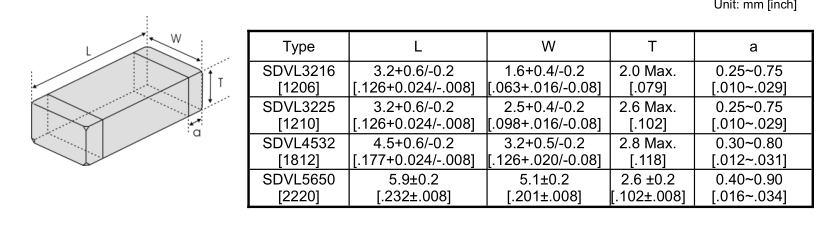

1、 产品外观尺寸

图片来源于顺络

2、 产品特性
——SDVL-HP适用于DC-DC电源高脉冲电流幅值的线路中，进行过电压抑制及浪涌吸收
——片式压敏电阻陶瓷属热良导体，具有很好的散热能力，在高达125℃ 时仍保持脉冲电流稳定的温度特性
——压敏电阻具有内阻，能够吸收部分能量，降低脉冲电流幅值及di/dt，在线路中具有EMC功能
——相较于常规的SDVL-SD系列，通过材料优化，具有更大通流，更高可靠性，产品一致性好


3、 电性规格

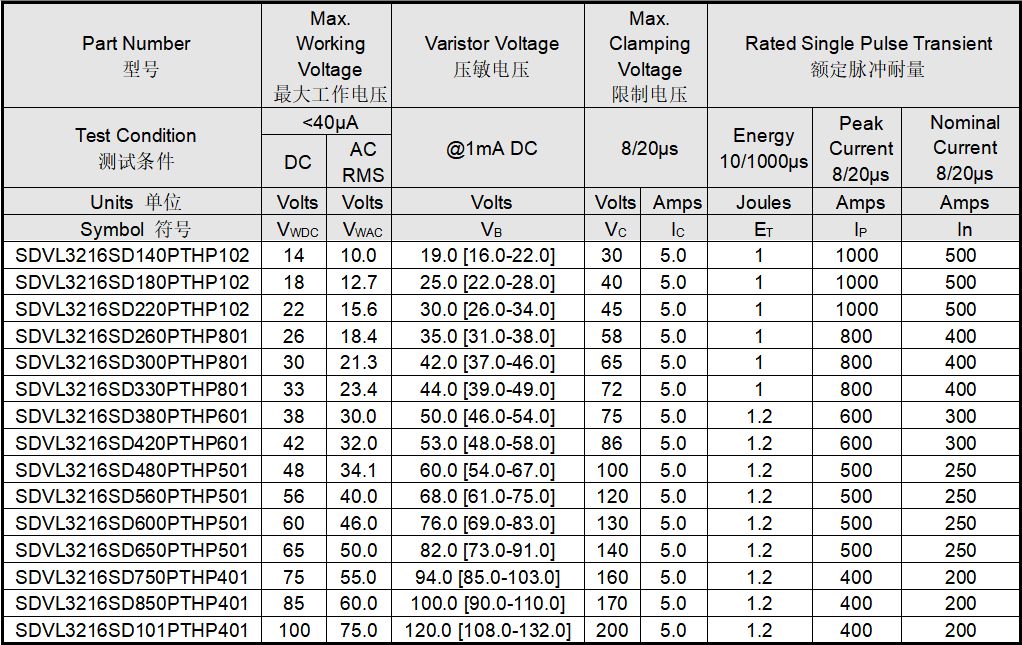

SDVL3216SD-HP Series

图片来源于顺络

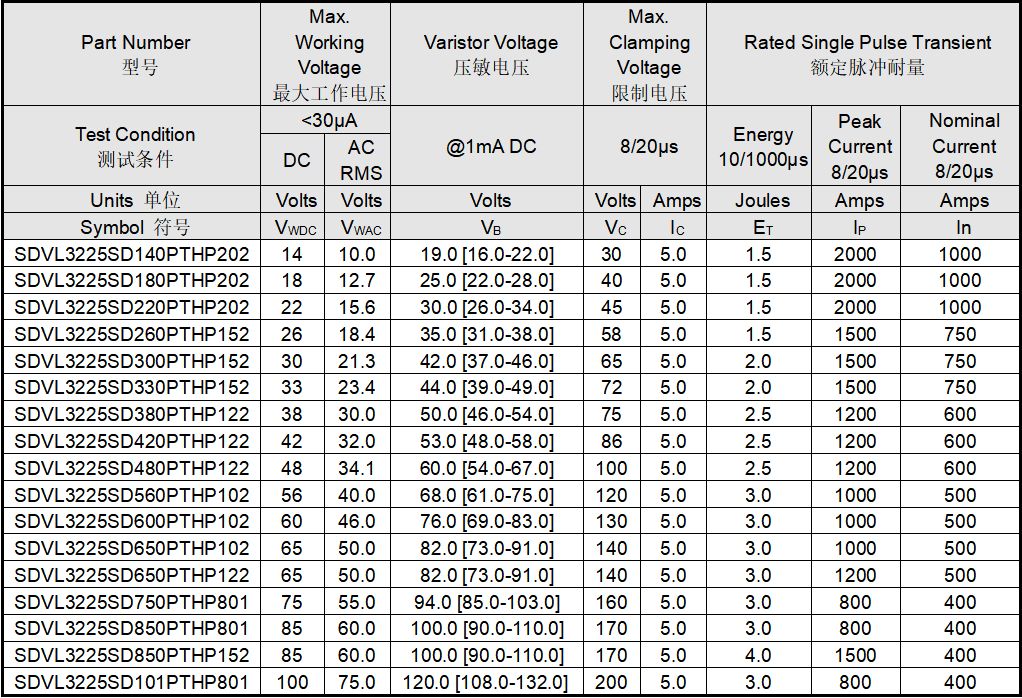

SDVL3225SD-HP Series

图片来源于顺络

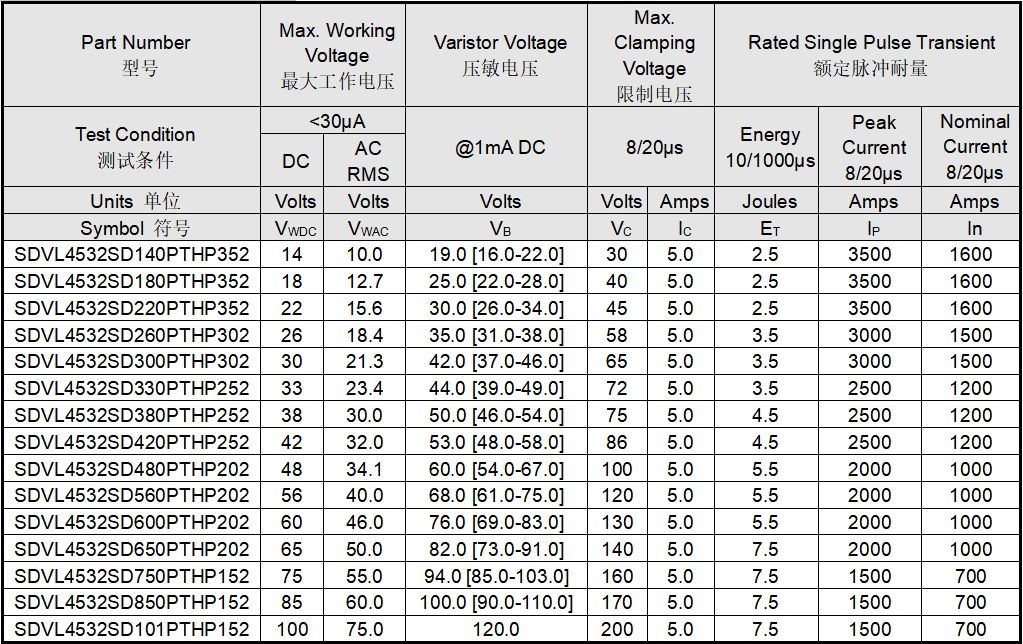

SDVL4532SD-HP Series

图片来源于顺络

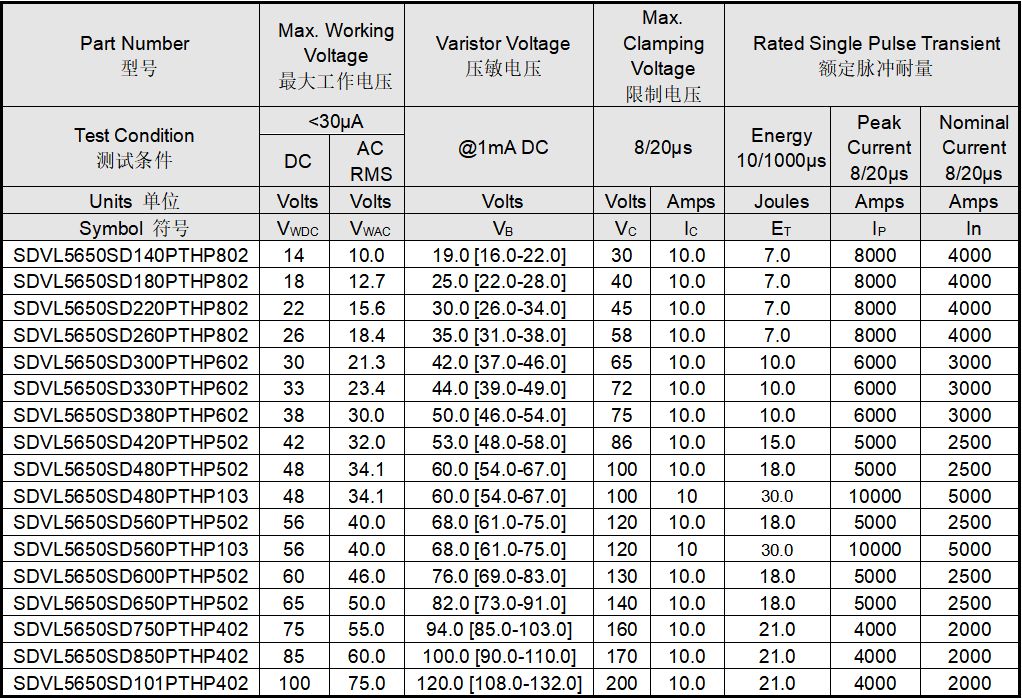

SDVL5650SD-HP Series

图片来源于顺络

4、 应用案例

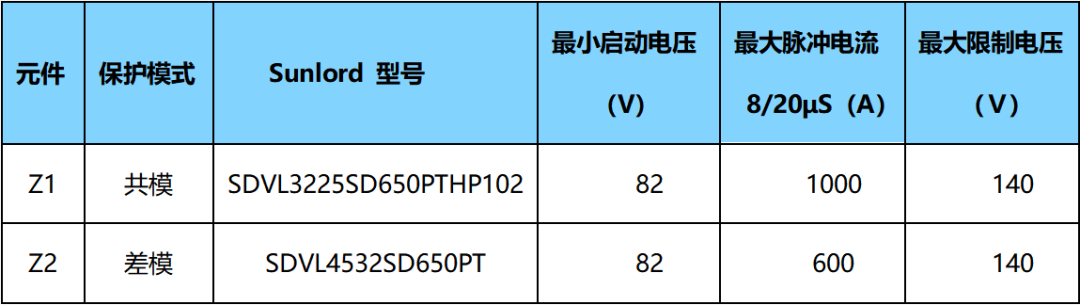

POE供电端口雷电防护

图片来源于顺络

图片来源于顺络


欲知更多规格参数烦请登录公司网站http://www.sunlordinc.com查询。
