Abaqus 分析过程中会生成大量不同的文件类型，如表1所示，详细介绍如下：

表1 Abaqus 中的文件类型

文件类型	功能
*.abq	状态文件，仅用于 Abaqus/Explicit 分析，重启动分析时需要此文件
*.cae	模型数据库文件，记录模型信息、分析任务等
*.cid	自动释放文件，包含服务器继续和暂停运行所需要的信息
*.dat	数据输出文件，记录模型预处理信息和输出数据信息
*.eig	Lanczos 特征向量文件
*.env	环境文件
.f 和 .for	用户子程序文件或其他用途的 Fortran 文件
*.fil	结果文件，可被其它应用程序读入，从而可以继续进行分析
*.inp	输入文件，Abaqus 命令支持计算的文件，可导入 Abaqus/CAE 中，但是某些关键词可能 Abaqus/CAE 不支持
*.ipm	内部处理过程信息文件，包含 Abaqus/Standard 和 Abaqus/Explicit 传送给 Abaqus/CAE 的信息
*.jnl	日志文件，记录了建模过程中每个操作所对应的 Abaqus/CAE 命令，可用于复制已存储的 cae 模型文件
*.lck	阻止并发写入 ODB 文件，关闭 ODB 文件后则自动删除
*.log	日志文件，包含了 Abaqus 执行过程的起止时间等信息
*.mdl	模型文件，在 Abaqus/Standard 和 Abaqus/Explicit 中进行数据检查后生成的文件，用于重启动分析
*.msg	记录了分析过程的详细信息，包括分析计算中的平衡迭代次数、计算时间、警告信息等
*.odb	输出数据库文件，在Visualization 功能模块中打开
*.ods	场输出变量的临时操作运算结果文件，运行完毕后自动删除
*.pac	打包文件，包含了模型信息，仅用于 Abaqus/Explicit 求解器中，用于重启动分析
*.prt	部件信息文件，包含了部件和装配件信息，用于重启动分析
*.rec	记录了 Abaqus/CAE 命令，可用于恢复内存中模型数据库
*.res	重启动文件，在 Step 功能模块中定义相关参数
*.rpy	记录几乎所有的 Abaqus/CAE 命令文件
*.sel	用户选择输出的结果文件，仅适用于 Abaqus/Explicit 求解器，用于重启动分析
*.sta	状态文件，包含分析过程信息
*.stt	状态文件，用于重启动分析
*.sup	子结构文件，仅适用于 Abaqus/ Standard 分析
*.023	通信文件

对几种常用文件类型的说明如下：

1）INP 文件是前后处理器 Abaqus/CAE 与求解器 Abaqus/Standard 和 Abaqus /Explicit 之间的联系桥梁，图1给出了它们之间的关系。

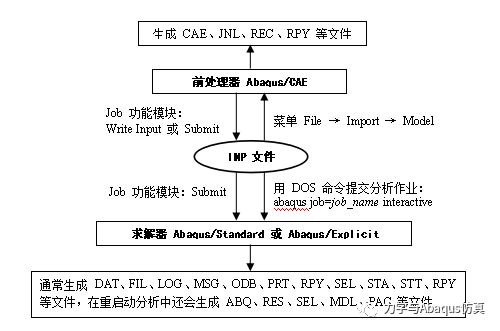

图1 INP 文件与Abaqus/CAE、Abaqus/Standard、Abaqus/Explicit之间的关系

2）JNL 文件记录了建模过程中每个操作所对应的Abaqus/CAE 命令，当Abaqus/CAE出现错误而异常退出时，可利用 JNL 文件恢复已存储的CAE 模型文件。在 Abaqus/CAE 中打开 CAE 模型文件时，如果不存在同名的 JNL 文件，会出现图2所示的提示信息，读者可以不必理会此信息，点击Dismiss 即可，Abaqus/CAE 将会自动生成新的 JNL 文件。

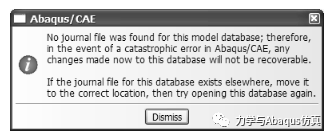

图2 如果CAE模型文件所在的文件夹下没有JNL文件打开cae文件时出现的提示信息

3）DAT 文件中记录了Abaqus 的预处理信息和读者定义的输出数据文件信息。Abaqus/Explicit 的分析结果不会写入此文件。

4）MSG 文件中记录了 Abaqus/Standard分析过程的详细信息，包括：平衡迭代次数、计算时间、警告信息、错误信息等。读者可通过此文件检查模型错误并加以改正。

5）Abaqus/Explicit 在 STA 文件中记录了分析过程中的详细信息，Abaqus/Standard 只是在 STA 文件中简单列出已完成的分析步和迭代收敛情况。

相关内容的详细介绍请参见Abaqus帮助文档《Abaqus Analysis User’s Manual》第3.5节“File extension definitions”和《Abaqus/CAE User's Manual》第9.4节“Understanding the files generated by creating and analyzing a model”
