缘  起

实话说，我掌握的网格划分软件不多，只有ANSYS meshing，ANSYS ICEM和STAR-CCM三个。ANSYS meshing我主要用来划分工程上的复杂几何网格，非结构网格。ANSYS ICEM我主要用来划分几何规整简单的结构网格，当然也用了划分网格数量少的非结构网格。但是根据我的经验，当网格数量上升到百万级以上的时候，ANSYS meshing生产网格所用的时间远远短过ANSYS ICEM。而STAR-CCM是一个流体仿真软件，但是它集成了网格划分功能在里面。我一般用它来生成多面体网格，然后这多面体网格在STAR-CCM软件中仿真或者导入到Fluent中仿真。

思来想去，老曾打算整理一份关于ANSYS meshing的系列网格划分教程。原因如下：

1、ANSYS meshing将来有很大可能成为ANSYS的主要网格划分软件；

2、ANSYS meshing能简单快速设置划分参数，容易上手。

3、ANSYS meshing划分网格效率高。

4、ANSYS meshing在ANSYS Workbench平台中划分好网格，可以直接导入到ANSYS的其他模块进行后续各种仿真，方便。

5、ANSYS ICEM在网上很多教程和案例书本，但是ANSYS meshing很少有完整的系列的案例教程。

6、STAR-CCM在以后如果有需求，可以考虑出关于它的网格划分案例。

本章是入门，由于在做仿真时，必须设定边界条件。而在ANSYS meshing划网格时，需要在ANSYS workbench中的Geometry模块中进行几何处理，边界的命名亦是在此。ANSYS meshing通常都需要和Geometry模块搭配使用。

本章是入门之一，将学会3D几何边界命名操作。

一、3D几何边界命名

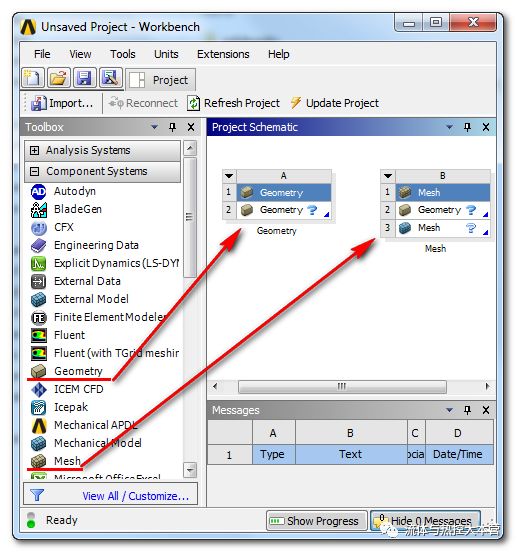

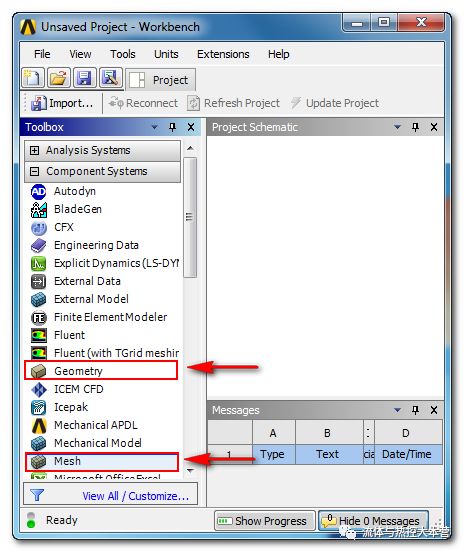

1.1 启动ANSYS workbench，可以看到左侧工具栏中有Geometry模块和Mesh模块。

1.2 鼠标左键点击Geometry模块，不要松开鼠标，将其拖拉到右边空白的工程窗口，放好位置后松开鼠标。对Mesh模块同样操作。

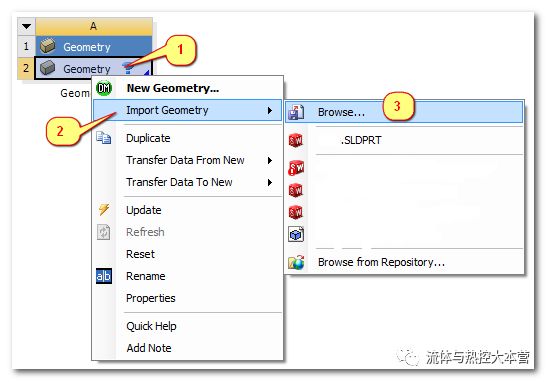

1.3 导入3D几何，鼠标右键单击Geometry模块第二栏的Geometry，弹出一个菜单栏，选择Browse并鼠标左键单击，打开3D几何所在文件夹位置。

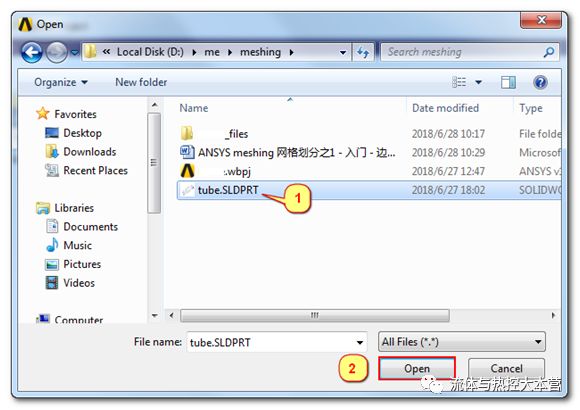

1.4 鼠标左键单击“tube.SLDPRT”3D几何文件，然后点击Open。ANSYS保存的所有文件的路径，都不能含有中文。

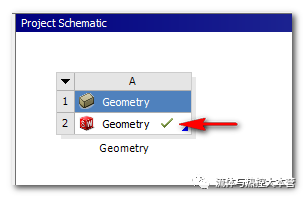

此时，Geometry模块的第二栏图标会变成打钩的图标。

对打钩的Geometry鼠标左键双击，进入Geometry模块的软件界面。此界面和其他软件界面非常类似，这里不再介绍。

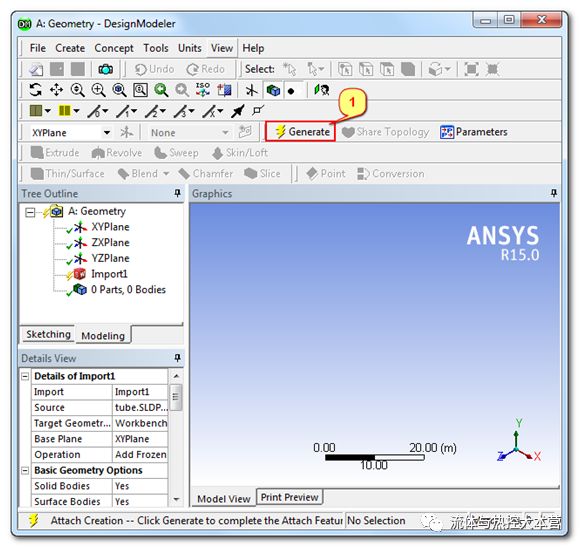

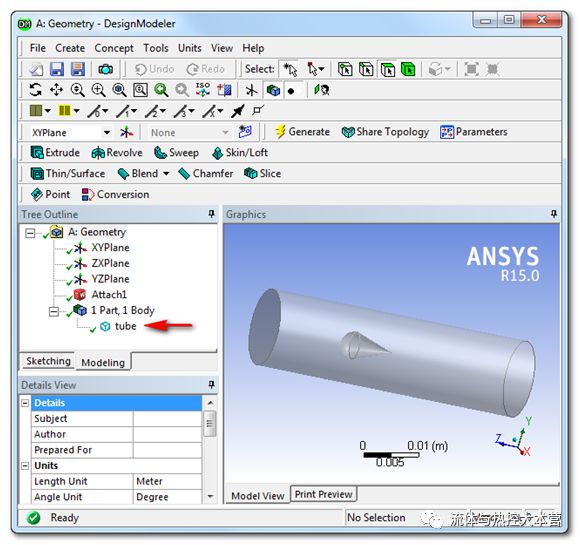

然后单击Generate按钮，或者快捷键F5，生成几何。在软件左手侧的树目录如果全部是绿色打钩，则表明成功导入，如果是其他颜色，则导入有误，需要进一步分析。此时，在软件界面的右手侧显示窗口中以半透明显示几何结构。在树目录中，展开“1Part，1Body”，会看到导入的文件几何名字，此名字就是导入到Fluent等仿真软件中的计算域了。这里有几个Body文件，那么导入到仿真软件中就有几个计算域。单击tube右键，可以进行重命名。

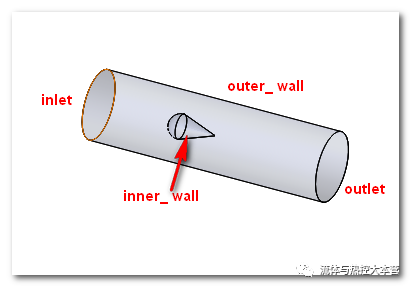

1.5 边界命名。我的经验是从几何最外面的面开始命名；Ctrl键可以同时选多个面；每命名一个边界后，隐藏该边界，这样就只显示未命名的边界了。

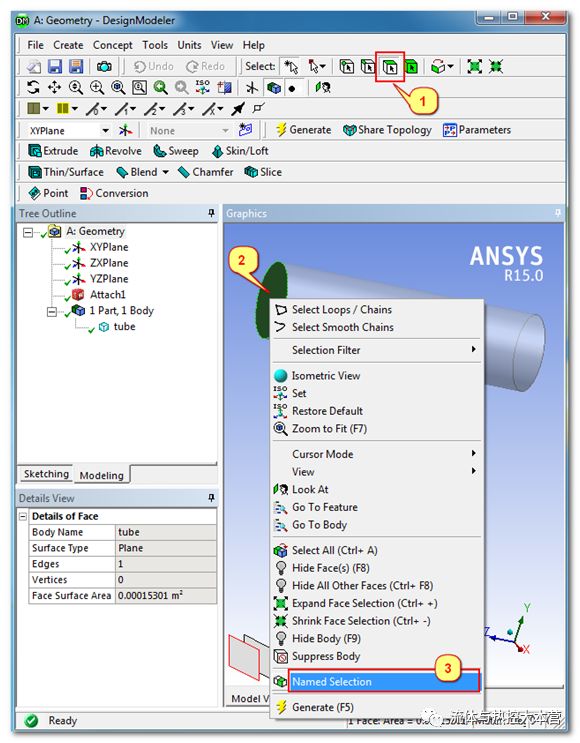

3D几何的边界命名首先要确保鼠标是面选择，如下图中的操作1，软件默认是面选择。然后在几何上左键单击选择进口面，如果是多个面同时需要选择，按住键盘Ctrl键选择。然后单击鼠标右键，选择“Named Selection”。

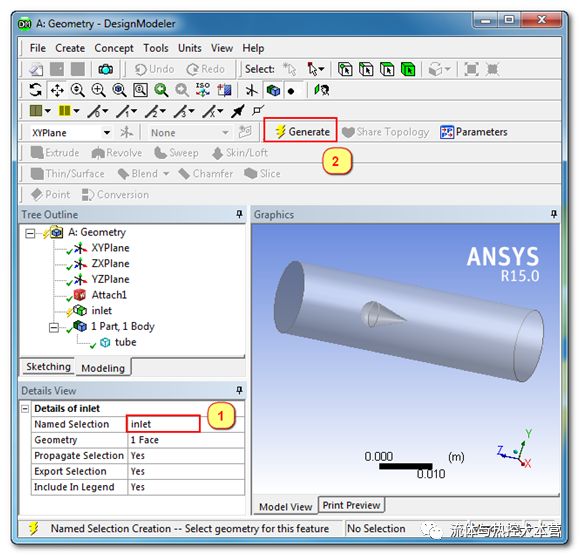

在软件左侧下方会弹出Details属性窗口，在Named Selection中输入inlet，按键盘回车键。然后点击Generate按钮，或者快捷键F5。入口的边界就指定了。

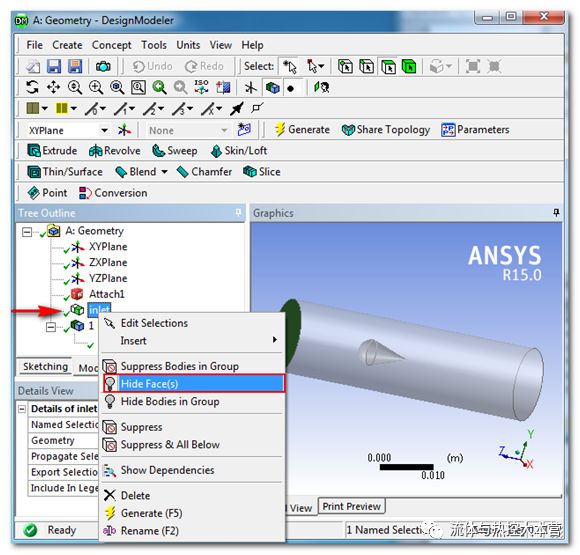

此时，树目录中就多出一个inlet的面，并且inlet前面的黄色闪电图标变成了绿色打钩，表示命名操作成功。然后鼠标右键单击inlet，选择并单击Hide Face(s)。

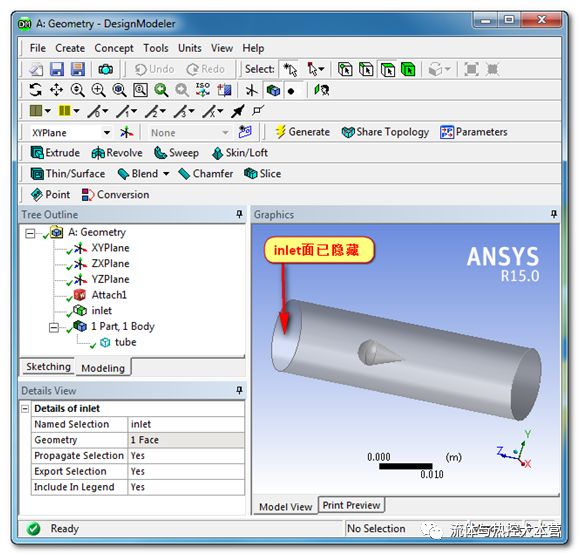

此时，在图形窗口中，inlet面已隐藏。这样的好处是图形窗口只显示未命名的面，不用担心后续的面选错。

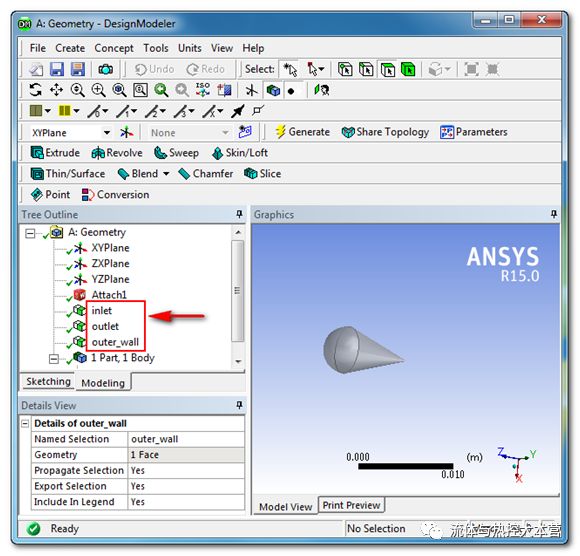

按照下面所示，同样操作将outlet和outer_wall边界命名，并隐藏。

此时，图形窗口中剩下两个面，但是都是一样的边界，命名为inner_wall。

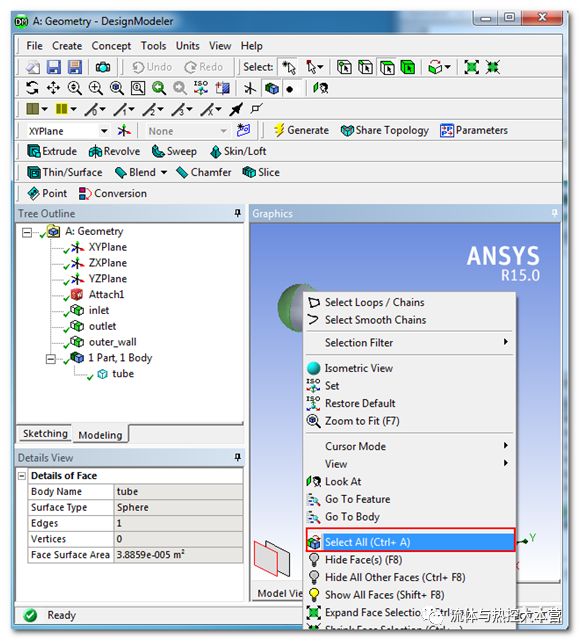

此时，在图形窗口中可以按住键盘Ctrl键，选择剩下两个面，然后命名。也可以先单击其中一个面，然后右键，选择Select All，就会将窗口剩下所以显示的面选中，然后命名为inner_wall。如果几何剩下的面特别多，同时又是同一边界类型时，特别好用。

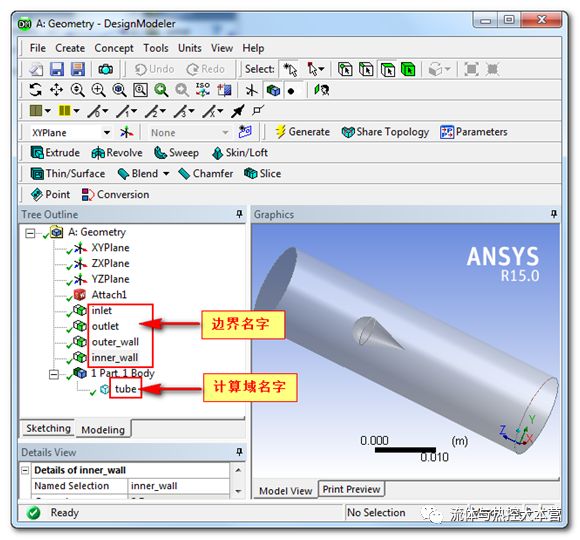

键盘快捷键Shift+F8，显示所有隐藏的面。可以看到左侧的树目录中四个面已经命名好。这四个名字就是导入到仿真软件中的边界名字了。

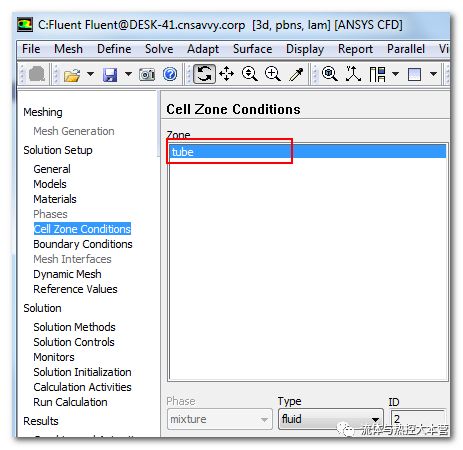

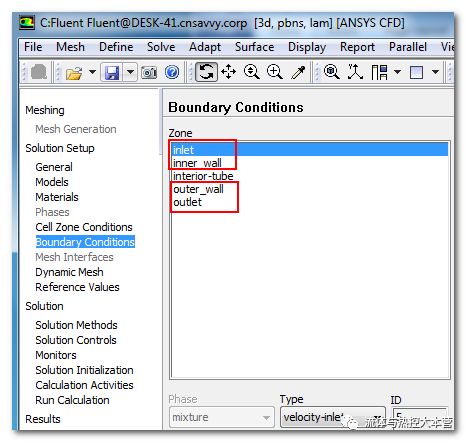

关闭退出Geometry模块软件的界面，回到ANSYS workbench界面，键盘Ctrl+s，保存，命名为tube。划分网格后，导入Fluent可以看到，计算域和边界名字和上面设置的一致。

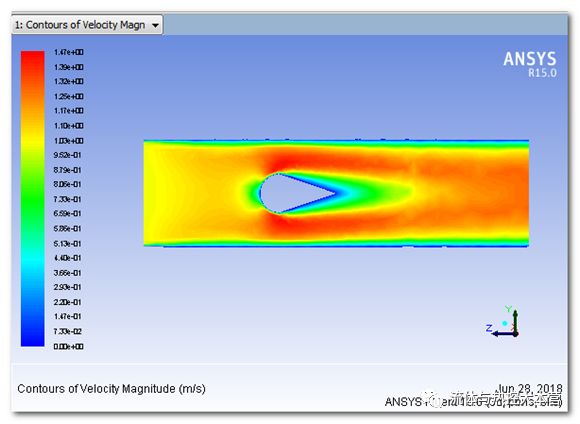

在进口速度为1m/s情况下，管子横截面的速度分布图如下：

网格的划分，会在后续的ANSYS meshing系列教程给出，敬请关注。
