AI初创公司Groq宣布世界首个1000000000000000OPS性能单芯片

原创：关注半导体的半导体行业观察 5天前

来源：内容由半导体行业观察（ID：icbank）综合自官方新闻稿和Wikichips，谢谢。

快速增长的AI芯片初创公司Groq，Tensor Streaming Processor（TSP）架构和新的类计算的发明者日前布，其TSP架构在单芯片实现上能够达到1 PetaOp / s的性能。Groq体系结构是世界上第一个达到此性能水平的体系结构，相当于每秒执行一次万亿次运算，即1e15 ops / s。Groq的体系结构还能够每秒进行多达250万亿个浮点运算（FLOPS）。

Groq的联合创始人兼首席执行官乔纳森·罗斯（Jonathan Ross）说：“我们为行业和客户感到兴奋” ，“顶级GPU公司一直在告诉客户，他们希望能够在未来几年内提供一种PetaOp / s的性能的产品，而Groq在现在做到了，并以此设定了新的性能标准。相比其他竞争者，Groq架构比其他任何推理都快数倍。我们与客户的互动证实了这一点：我们第一批芯片回片了，第一天点亮了，并运行了一周的程序，我们有信心在不到六周的时间向客户提供样片内”，Jonathan Ross说。

受软件优先思想的启发，Groq的TSP架构提供了新的范例，可实现计算灵活性和大规模并行性，而无需像传统GPU和CPU架构那样。Groq的体系结构既可以支持传统的机器学习模型，也可以支持新的机器学习模型，并且目前已在x86和非x86系统的客户站点上运行。

Groq新的，更简单的处理体系结构是专门为满足计算机视觉，机器学习和其他与AI相关的工作负载的性能要求而设计的。其执行计划在软件中进行，从而释放了宝贵的硅空间，而这些空间原本专用于动态指令执行。此体系结构提供的严格控制提供确定性处理，这对于安全性和准确性至关重要的应用特别有价值。与基于CPU，GPU和FPGA的复杂传统架构相比，Groq的芯片还简化了资格认证和部署，使客户能够简单，快速地实现可扩展的高性能每瓦系统。

Groq的首席架构师Dennis Abts说：“ Groq的解决方案非常适合用于广泛的应用程序的深度学习推理处理，但是，即使有如此巨大的机会，Groq的解决方案也可以用于广泛的工作负载。加上其简单性，使其成为处理任何高性能，数据或计算密集型工作负载的理想平台。”

谈谈TSA（Tensor Streaming Architecture）

与大多数其他初创公司和现有处理器不一样。Groq的这个架构被设计为功能强大的单线程流处理器，并配备了专门设计的指令集，以利用张量操纵（tensor manipulation ）和张量移动（tensor movements）的优势，从而可以更高效地执行机器学习模型。该体系结构的独特方面是执行单元，内存和其他执行单元之间的交互。

Groq的魔力不仅在于硬件，而且在于软件。实际上，是编译器先出现，而不是原型硬件体系结构。软件定义的硬件在这里起着重要的作用。Groq的软件将张量流模型（Tensor flow models ）或其他深度学习模型编译为独立的指令流，这些指令流可提前得到高度协调（coordinated）和精心安排（orchestrated）。工作流程来自编译器。它可以提前确定并计划整个执行，从而实现非常确定的计算。“这种确定性来自我们的编译器静态调度所有指令单元。这使我们无需进行任何aggressive speculation 来公开指令级并行性。芯片上没有分支目标缓冲区（branch target buffers ）或缓存代理（caching agents）。” Groq首席架构师Dennis Abts解释说。

它的确定性体系结构（deterministic architecture）的一大优势是消除了由于同步（synchronization）而导致的等待时间。在更传统的多核设计中，性能和扩展的限制因素是最后的响应，这可能会停滞同步（synchronization）。换句话说，参与该同步事件的最后一件事使您陷入瓶颈。

对于Groq的TSP，这是zero-overhead的同步。确定性行为还有其他好处。在对安全至关重要的应用中，从连续推断得出的可预测性能至关重要。同样，在数据中心中，Groq认为管理现代芯片组随附的电源和运行时电源交互非常复杂，例如动态频率缩放和其他复杂的电源管理技术。借助其TSP，执行和电源行为始终是相同的，并且是在编译时预先确定的。

“确定性执行使我们着迷的事情之一，是我们能够在编译时准确地知道该模型的性能，直到时钟周期为止。该性能非常可预测且可重复。因此，我们避免了复杂的hardware speculation和aggressive speculatio技术，以能够公开更多的ILP。这是一个结构化且简单得多的设计，” Abts说。因此，我们避免了复杂的硬件推测和激进的推测技术，以能够公开更多的ILP。这是一个结构化且简单得多的设计，” Abts说。

TSP存在一些有趣的挑战。边缘推理通常涉及一组任务-——能在TSP上同时完成。确定性来自其单线程流方法。根据active input，他们只需根据需要交换新数据。芯片的确定性可能会在很大程度上弥补这一缺陷。

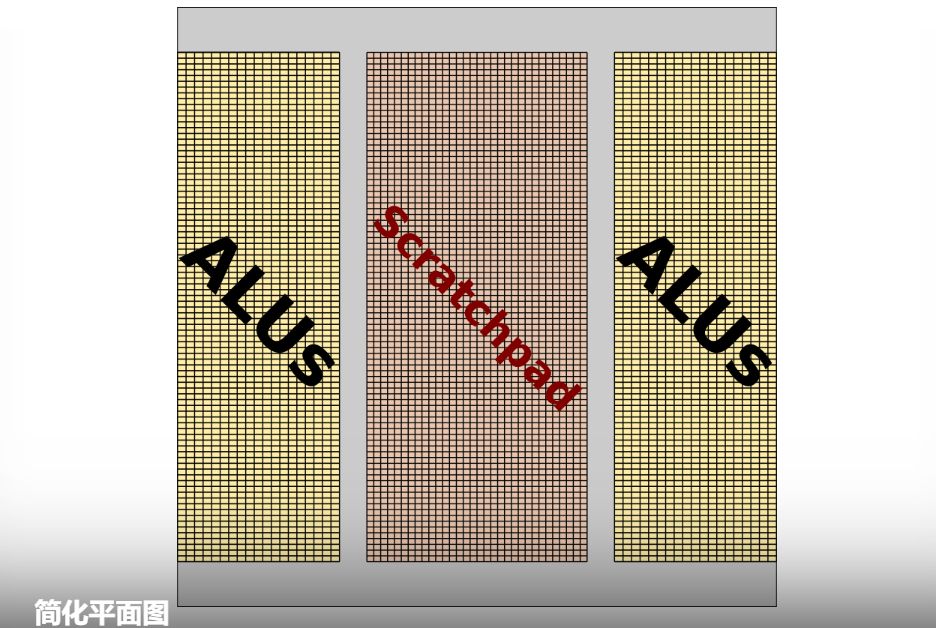

尽管该架构可以同时实现这两种功能，但其当前芯片是为推理而设计的，旨在从边缘到数据中心的所有内容进行大规模部署。他们向WikiChip显示了该芯片的照片，尽管我们目前还不能发布，但下面显示了简化的平面图。芯片本身有很多算术单元。还有大量的片上存储器，可实现非常高的带宽（每秒数十TB），旨在保持运算单元的馈送和数据路径的繁忙。

片上存储器被视为每个人都可以访问的全局共享的大型暂存器。这与更传统的多核方法不同，后者将内存分为较小的单个私有内存片。当前所有工作均保留在片上存储器中。为此，当前芯片能够进行1 petaOPS的计算。

请注意，算术单元同时包含整数单元和浮点数。对于Groq来说，这是一个非常重要的设计选择–。Groq不仅包括整数或浮点数，而且还不像大多数其他神经处理器那样采用整数或浮点数。它声称这使客户可以更轻松地构建他们的模型并计划其AI路线图。得益于其浮点运算单元，它还能够每秒进行多达250万亿个浮点运算（250 teraFLOPS）。

目前，Groq只在谈论单芯片配置。该芯片配备了高带宽芯片间接口，旨在支持扩展到更大的模型，并能够利用多个芯片之间的模型级并行性。

Tomasko解释说，其平稳开发的部分原因还在于其确定性的体系结构，这使他们可以大大减少验证时间。测试用例每次执行时都将始终以相同的方式运行，而不会出现奇怪的边缘情况，长尾或各种复杂的竞争条件，也不会影响运行时机器行为的事件组合。

目前，Groq正在使用PCIe加速卡向客户提供样品。不过，将来它可能会扩展到其他类型的平台。预计Groq将在未来几个月内进一步公开披露信息。

另外，我们还提供了了TSA架构的详细资料，想获得，请把这个文章转发朋友圈，并回复“Groq架构”，你将获得相关下载链接。
