Air720系列AT命令远程升级配置详细步骤

刘晨旭 合宙Luat 今天

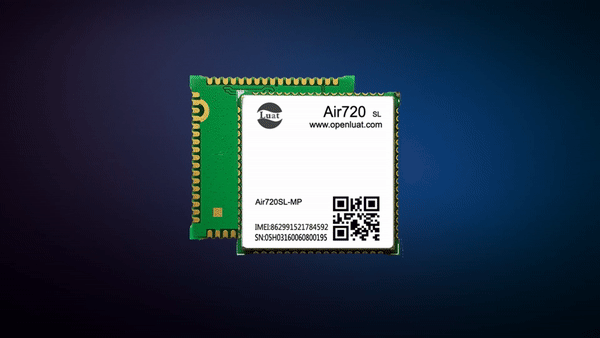

上一期合宙Luat 小尺寸4G模块Air720SL新品发布推出了买开发板送模块的福利活动，工厂已全部发出，还没收到的同学请耐心等待快递~
错过活动的同学也先别着急，工厂新一批Air720SL产品已量产上市，运营小哥哥正为大家争取新的福利活动，敬请关注本公众号最新资讯！

本期将为大家讲解Air720系列AT命令远程升级配置详细步骤。





1


升级平台的配置



首先打开升级平台：https://iot.openluat.com

使用购买模块/开发板时使用的手机号作为用户名，密码默认为888888，登陆后台。


注意，如果是合宙官方平台购买的，并且登陆后台后已经有了一个默认720项目，可以直接去执行AT命令，并且无需设置productkey参数。

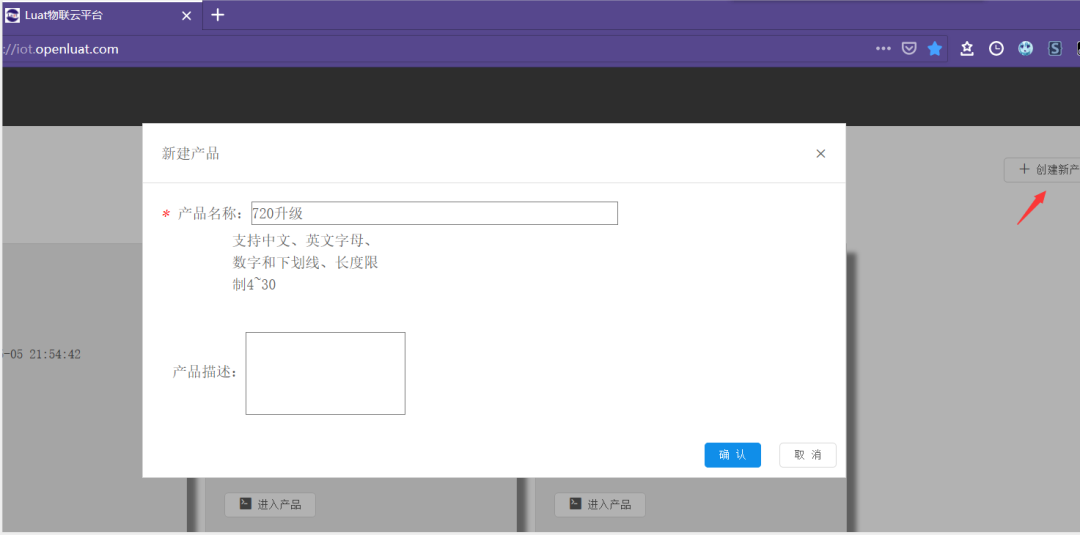

登陆后，可以看到一个默认新建好的产品，如果没有，可以点击右上角的创建新产品新建一个，产品名任意：


点击进入产品。

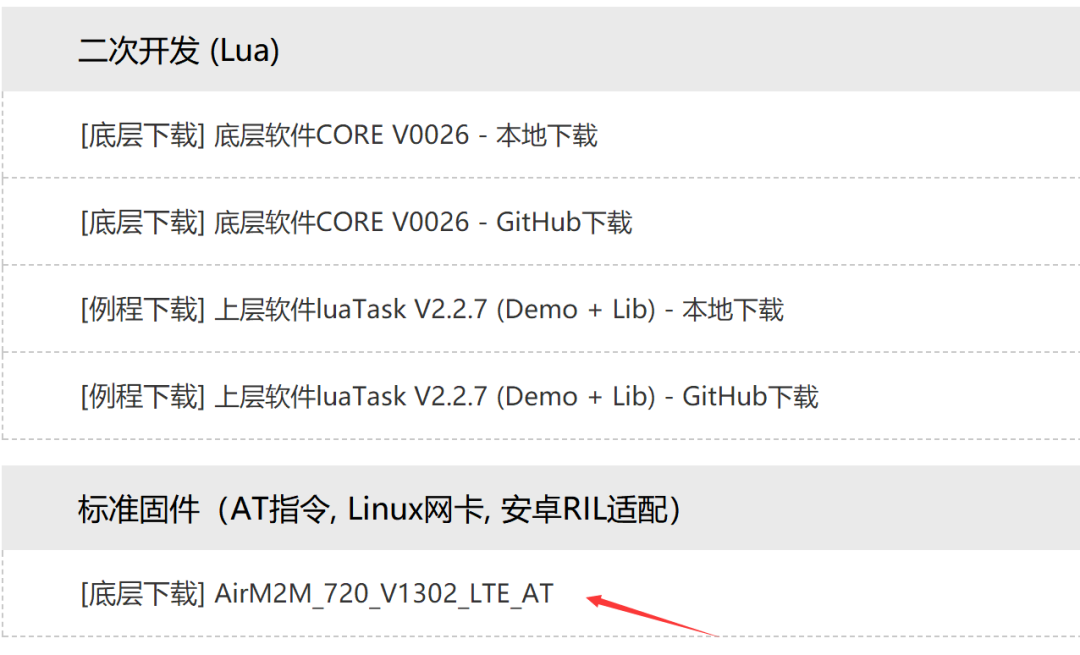

在浏览器中打开http://www.openluat.com/Product/4g/Air720H.html，选择资料下载，在列表中找到标准固件（AT指令, Linux网卡, 安卓RIL适配），直接下载此AT的zip压缩包：

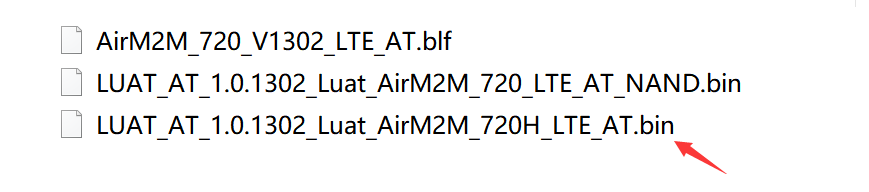

我们可以看到压缩包内有一些文件，请选择和自己模块型号相同的bin文件进行解压。

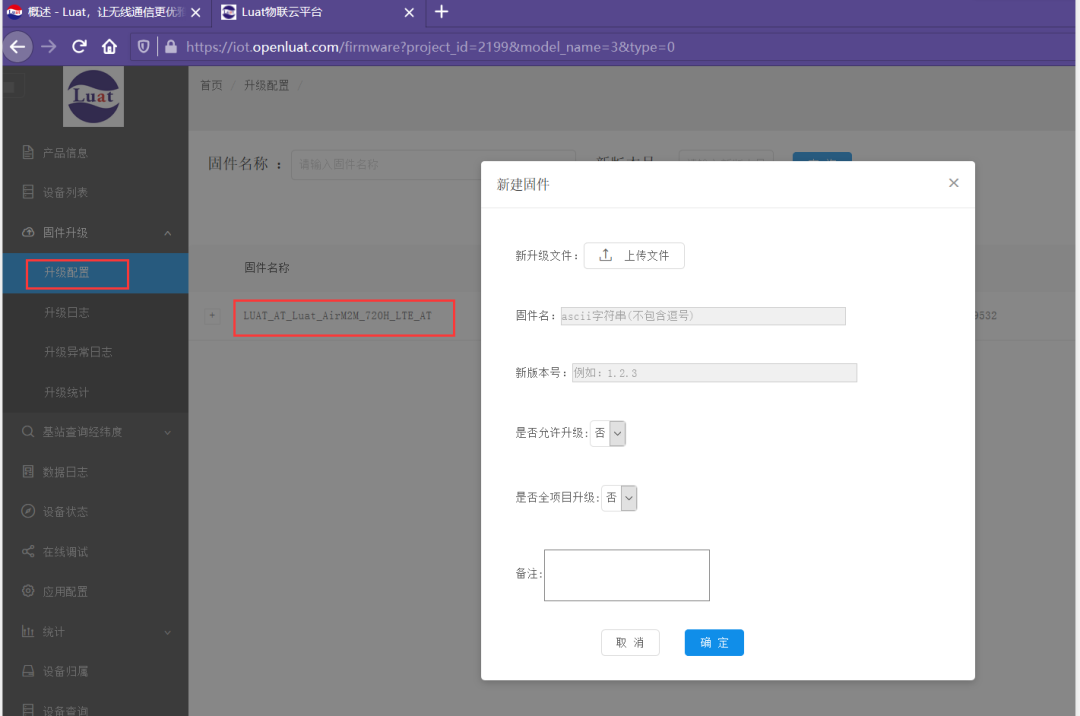

接着返回之前的iot升级平台，在左侧选择固件升级—升级配置—新建项目—选择之前解压出来的bin文件—是否允许升级选“是”—点击确定：

我们可以在新建好的项目右侧，点击添加，将我们要升级的设备imei添加进去。

也可以在上面那步勾选升级全部设备，这样所有使用该productkey的设备都会匹配升级。




2


模块AT操作





在模块开机后，使用ATI可以查看模块当前固件版本，请确保云平台设置的版本高于当前版本，才会升级：

  1. [12:28:11.121]发→◇ATI
  2. □
  3. [12:28:11.124]收←◆ATI
  4. AirM2M_720H_V1300_LTE_AT
  5. OK

请确保模块已经成功附着网络，使用AT+UPGRADE命令即可执行升级操作，下载完成后会自动进行重启，重启途中pwr灯会不停闪烁（如果模块没有绑定到任何项目，可以使用AT+UPGRADE="KEY","你的项目的productkey"来强制把无归属模块绑定到项目）：

  1. [12:28:40.576]发→◇AT+CGATT?
  2. □
  3. [12:28:40.651]收←◆AT+CGATT?
  4. +CGATT: 1
  5. OK
  6. [12:29:18.776]发→◇AT+UPGRADE
  7. □
  8. [12:29:18.781]收←◆AT+UPGRADE
  9. [12:29:19.075]收←◆
  10. OK
  11. +UPGRADEIND: 0
  12. [12:29:32.566]收←◆+UPGRADEIND: 10
  13. [12:29:41.820]收←◆+UPGRADEIND: 20
  14. [12:29:51.672]收←◆+UPGRADEIND: 30
  15. [12:30:01.163]收←◆+UPGRADEIND: 40
  16. [12:30:10.957]收←◆+UPGRADEIND: 50
  17. [12:30:20.463]收←◆+UPGRADEIND: 60
  18. [12:30:30.263]收←◆+UPGRADEIND: 70
  19. [12:30:40.213]收←◆+UPGRADEIND: 80
  20. [12:30:49.927]收←◆+UPGRADEIND: 90
  21. [12:31:14.689]收←◆+UPGRADEIND: 100
  22. [12:31:16.785]收←◆\0
  23. [12:31:19.832]收←◆
  24. +UPGRADEDL: 0
  25. [12:31:31.389]收←◆
  26. +UPGRADEDL: 10
  27. [12:31:37.050]收←◆
  28. +UPGRADEDL: 20
  29. [12:31:42.286]收←◆
  30. +UPGRADEDL: 30
  31. [12:31:47.510]收←◆
  32. +UPGRADEDL: 40
  33. [12:31:52.730]收←◆
  34. +UPGRADEDL: 50
  35. [12:31:57.922]收←◆
  36. +UPGRADEDL: 60
  37. [12:32:03.141]收←◆
  38. +UPGRADEDL: 70
  39. [12:32:08.353]收←◆
  40. +UPGRADEDL: 80
  41. [12:32:13.519]收←◆
  42. +UPGRADEDL: 90
  43. [12:32:17.617]收←◆
  44. +UPGRADEDL: 100
  45. [12:32:17.671]收←◆\0
  46. [12:32:26.256]收←◆UART Boot Completed

我们再用ATI命令检查模块版本，会发现成功升级为云平台设置的版本：

  1. [12:32:31.008]发→◇AT
  2. □
  3. [12:32:33.993]收←◆
  4. OK
  5. [12:32:37.717]收←◆
  6. +NITZ: 19/03/01,04:32:37+32,0
  7. [12:32:39.024]发→◇ATI
  8. □
  9. [12:32:39.028]收←◆ATI
  10. AirM2M_720H_V1302_LTE_AT
  11. OK




3


附:升级失败错误码



如果出错，通过AT+UPGRADE? 返回的+UPGRADE后面第四个参数为错误码。

3 ：无效的设备。找不到设备。

17：无权限。设备会上报imei、固件名、项目key。服务器会以此查出设备、固件、项目三 条记录，如果 这三者不在同一个用户名下，就会认为无权限。

25：无效的项目

26：无效的固件

27：已经是最新版本。通过了前面的检查，但版本号已是最新，或没打开升级开关、没指定imei等。



以上就是Air720系列AT命令远程升级配置的详细步骤，如有疑问或建议，请联络公众号人工客服或后台留言给我们吧~
