2020年1月1日。

农历腊月初七。

速芯微发布全新A口快充协议芯片FS116D，该芯片采用速芯微第二代“AIO”快充技术，可以最大限度的适应各类品牌手机的快充请求。熟悉速芯微FS112/FS116B的客户肯定对第一代“AIO”快充技术的体验赞不绝口，我们承诺的是，在快充技术方面，FS116D作为FS112/FS116B的升级，将快充体验推向到一个巅峰。

更重要的是FS116D可以作为A+C双口降功率的最佳伴侣芯片。这里，老顾将对FS116D的应用做一个介绍和剖析。

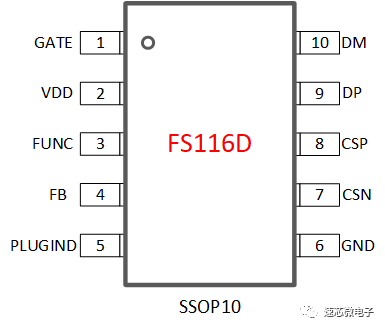

封装和引脚

FS116D采用SSOP10封装，该封装尺寸和SOP8一致，适合各种小尺寸空间。

单口应用

在单口应用中，FS116D自带恒流功能，按照各种快充协议的特点进行恒流管理，对前端芯片没有特别的要求。客户可以根据需要选择恒压、恒功率或者恒电流的各类前端芯片。

单口应用中，第五脚可以配置为快充指示，外接LED。

在一般应用中，第一脚GATE，可以悬空。

第三脚FUNC，外接200K电阻到地，可以适配4.5A的系统电流，FUNC悬空适配4A以及以下的系统电流。

A+C降功率应用

第五脚作为PLUGIND，指示是否有插入。该引脚使用OD（Open-Drain）输出，当插入设备时，接地（FS116DB）或者悬空（FS116D），老铁们可以根据实际需要选择。当检测到电流小于200mA，5s后将恢复为未插入状态。

第三脚FUNC，接地将屏蔽快充功能。

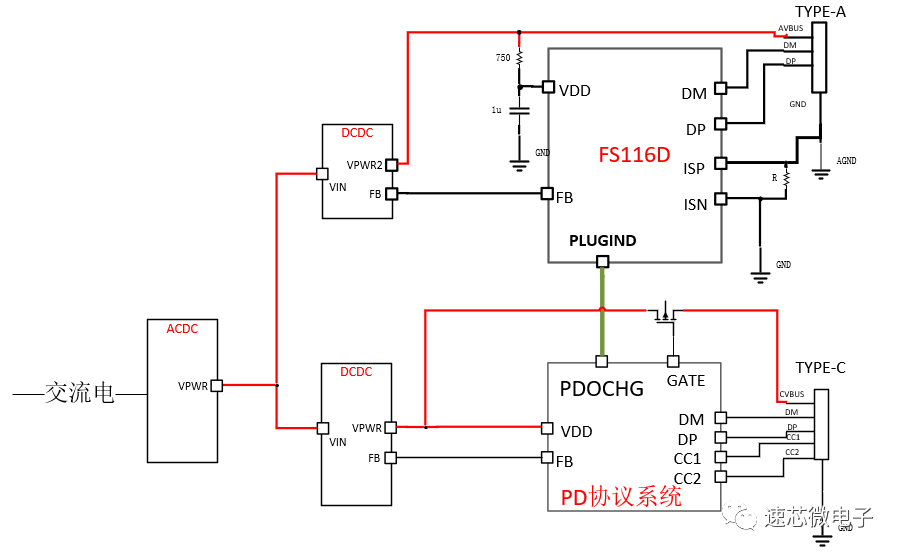

下图为FS116D搭配PD芯片，实现双口降功率的示意。当A口插入设备后，PLUGIND输出悬空或者接地，通知PD系统的PDOCHG引脚，改变PDO，实现降功率。

在A+C方案中，我们不限制客户使用的PD协议系统，此处仅仅抛砖引玉，客户可以举一反三，做更多差异化定制。

样品和货源信息

样品可以从速芯微（微信/电话：18001853071）或者速芯微的核心代理商获取。

2020年可以预见芯片供应链依然紧张，速芯微难以置身于外。我们将秉承优先顺序，承诺保障量产排名靠前的客户的产品供应。简言之，各位看官，数量有限，花开堪折直须折，莫待无花空折枝。

关于FS116D的更多信息分享，敬请期待并关注fastsoc公众号。
