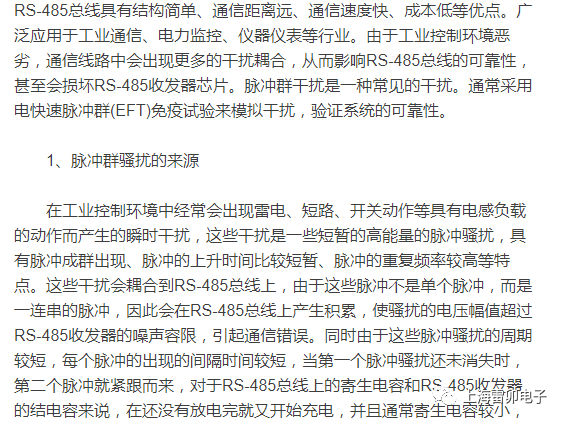

较小的能量就可以达到较高的电压，容易损坏RS-485收发器，影响RS-485总线通信可靠性。

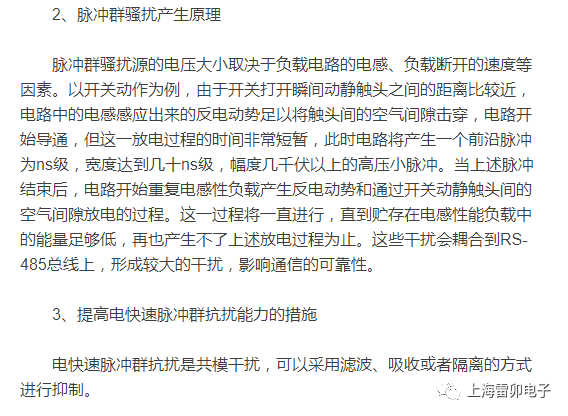

　　RS-485总线隔离

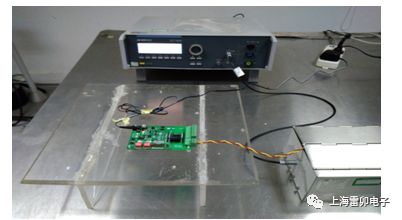

　　例如致远电子的隔离RS-485收发模块RSM485PHT(自动收发)、RSM485PCHT、RSM485PCT以及RSM485ECHT等，模块集成了信号隔离和电源隔离功能于一身，在不加外部保护电路的情况下，可以达到IEC 61000-4-4 ±2kV(B等级，RS-485端口浮地情况下进行测试)，如果需要更高的等级可以根据实际情况再增加以下保护措施。如图 1所示为RSM3485PHT隔离收发模块进行EFT测试图，模块外部未增加保护电路，即可通过IEC 61000-4-4 ±2kV(B等级)。

　　图 1 RSM3485PHT模块EFT测试图

　　增加铁氧体磁环吸收干扰

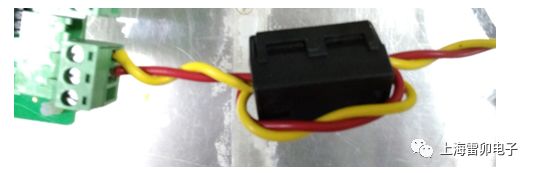

　　在设备入口端增加铁氧体磁环可有效吸收干扰，同时增加通信线在铁氧体磁环中的匝数可以增加干扰的吸收效果，如图 2所示，在待测设备RS-485接口附近增加铁氧体磁环。

　　图 2 通信线增加铁氧体磁环

　　使用屏蔽双绞线

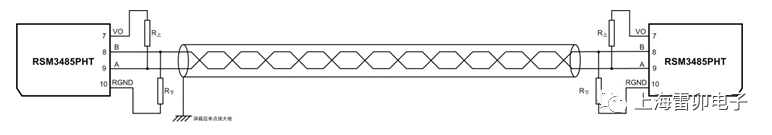

　　如图所示，在实际应用中，RS-485通信线可以使用屏蔽双绞线，并且屏蔽层单点接大地，可以有效抑制电快速脉冲群骚扰耦合到通信线上。

　　图 3 使用屏蔽双绞线

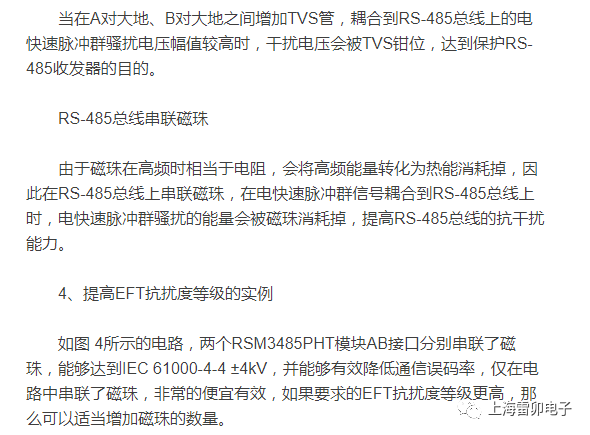

　　增加RS-485总线对地TVS

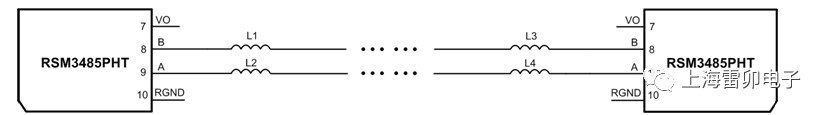

　　图 4 通信线串联磁珠
