Mentor PCB | 创建易用 PCB 设计的六大原则
本期分享
越来越多的领先设计创建工具供应商正在潜心研究软件可用性的提升，以帮助企业应对这些挑战。无论采用何种设计规程，软件设计都应满足用户的期望，说到底，就是应该易于使用。
本期我们将探讨了易于使用的 EDA 软件的价值，并且提出了一套有助于实现此目标的重要原则。而后，我们还会提供一些示例来展示Mentor如何将功能落实到 Xpedition® 设计创建工具中，以满足这些易用原则。
易用的六大原则
通常来说，设计工程师可以花在 EDA 工具上的时间非常的少，因此我们总结了工具应遵循的六大原则， 以便帮助工程师充分利用设计创建流程中的每一分钟。
1. 清晰易辨
清晰易辨不仅限于应用程序中的文本；包括文本、图片以及 Layout 在内的整个界面都必须“清晰可辨”。如果各项功能清楚明了，则可以最大限度减少寻求外部资源（如培训或其他文档）的需要。
2. 行为可预测
工具行为应当贴合用户的预期。功能布局应合理妥当，并以最自然的方式发挥作用。
3. 简约
人们常说“简约成就非凡”，这是对简约原则的最佳描述。如果有多种方式可实现同一个目标，工具就会显得混乱而难以记忆。
4. 高度自动化
这类易用性更强的工具可以自动完成简单的任务，从而加快设计的输入过程，并帮助设计人员避免出错。
5. 流程引导
工具应能引导用户完成隐含的工作流程，而不会造成任何障碍。此流程中的每一步都应明确界定，但同时，工具不应限制工作流程。
6. 高效
通过采用上述原则，设计工具可实现更高的效率，并为用户提供更高的质量。
通过根据您的期望和行为设计工具，对新手和生手的要求也就相应降低了，因此他们可以将更多注意力放在工程设计任务上，而不是用于执行任务的工具上。这样就能够提升效率和质量，同时降低拥有成本，因为所需的培训减少了，并且不常使用软件的人也不必花费大量时间重新学习他们的工具。
原则付诸实践：XPEDITION 设计创建
某个工具集要想在设计创建领域成为名副其实的标准，必须具备一系列特性。
一方面，它应该易于使用，易于部署，并且可以随时取用，以便用户立即投入工作。另一方面，该解决方案还应该具备可扩展性，从而适应不同的设计复杂性和设计团队规模。随着设计复杂性的提高，该工具应支持更强大的功能，以实现高效的团队设计，同时保持其易用性。
Mentor将这些看似矛盾的需求整合在一起，最终打造出强大的 Xpedition 设计创建工具。在打造 Xpedition 时，我们充分考虑了这六大指导原则。凭借其诸多特性，专业设计工程师不仅能完成自己的设计，而且还能实现效率最大化，同时还不会牺牲功能性和可扩展性。
高级工具提示可及时提供帮助

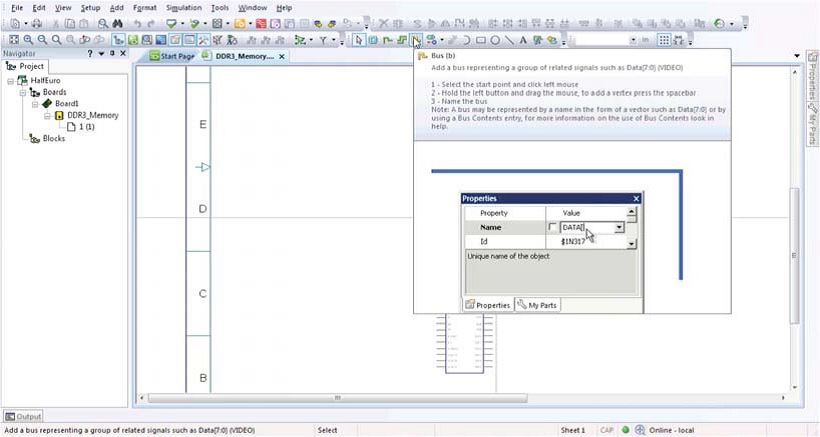

凭借增强型工具提示，用户能够在不退出工具的情况下了解命令的工作方式。与传统的帮助系统不同， 工具提示可提供包括详细说明和功能视频在内的丰富内容。
◆ Xpedition 工具提示是渐进显示的，也就是说只有当用户将鼠标较长时间悬停在工具栏按钮上时才会 显示，因此不会中断资深用户的工作流程。
◆ 工具提示可最大限度地加快您的学习速度，省去大量的培训工作。
图 1：利用工具提示，设计人员可快速获取有关命令的信息。
环境感知界面仅在有用时显示信息
Xpedition 用户界面已经过优化，可以最大限度地减少混乱情况。通过感知环境，工具仅在必要时才为用户呈现相关信息。
利用层次化模块的工具提示，用户可以预览内容，并通过双击缩略图来导航到所需图纸。
将一个多管脚元器件插入到一组已命名网络后，将会高亮显示并选中网络名称，以便根据需要将其 一键重新分配到其他网络。
图 2：轻松布局元件，并提供环境感知的元件布局协助。
功能触手可及
无需离开绘图区域便可获得输入设计所需的诸多功能，使得设计流程更加高效。
■ 内置文本编辑允许用户方便地插入或替换文本，或者执行更改字体或颜色等编辑功能。
■ 系统内总线／网络布线允许通过鼠标的上下文菜单方便地访问重要的布线功能。
■ 利用键盘快捷键，您可以快捷地更改选择模式，从选择框到重叠，甚至智能选择特定的元素，所有
这些操作都不需要更改全局设置。
图 3：通过对接进行连接，使得设计人员可以轻松地向设计添加网络。
按您的思考方式设计

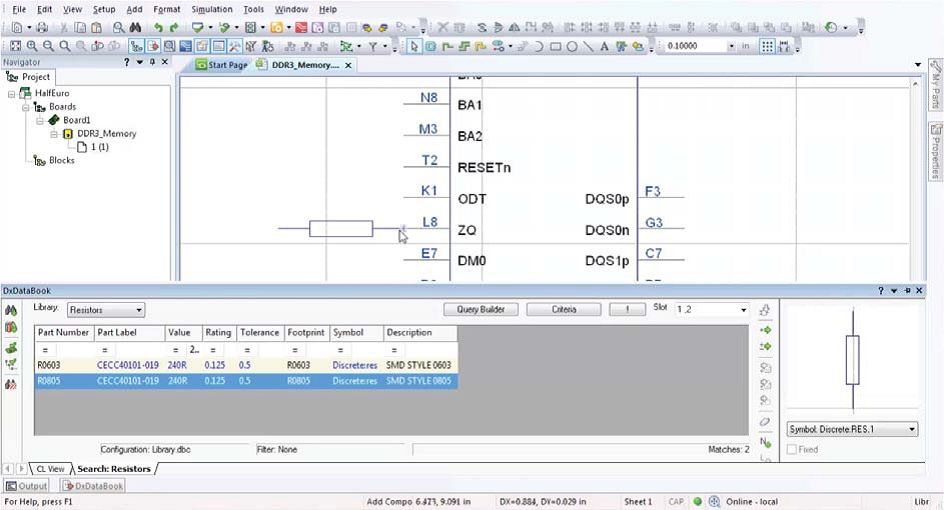

插件式对话框可用于快速访问收藏的元件、特殊元器件和最近使用的元件，以帮助设计人员快速输入设计。与有助于布局符号的动态对齐标记结合在一起后，用户能够创建明确记录的原理图，并且只需要极少的返工或清理工作即可。
图 4：插件式对话框可用于快速访问最常用的元件。
通过设计自动化提高效率
通过设强大的设计自动化可最大限度地减少连接多管脚符号所需的工作量和鼠标点击次数。
■ 按单个管脚或管脚组进行管脚选择，可提供自动管脚到管脚连接的灵活性，同时让您仍保持对网络
布线的控制。
■ 将多个串行元器件快速插入到现有网络中，或将多管脚元件插入到现有布线中，支持自动网络分
割，并且方便用户重新分配网络名称。
图 5：自动网络分割可节省设计人员的时间和精力。
不同领域采用统一的图形界面
设计人员和库管理员采用通用环境，可一致地呈现包括字体、分层图形和配色方案在内的图形对象。两种环境使用相同的图形设置，并且共用相同的自动化层。
图 6：设计人员可以自行定制 xDx 图形界面，从而方便地控制自己工作区的外观和风格。
流程引导
设计流程中的每一步都会提示用户相关的选项和后续步骤，将易用性扩展到包含设计创建任务和与 PCB
Layout 集成的整个流程。
■ 经过优化的用户界面可帮助用户完成流程中的所有步骤，从项目管理到约束输入和 PCB 的集成状态。
■ 教程、在线帮助及其他资源均可随时从起始页获取，并且提供可转至应用说明和技术说明的快速
链接。
图 7：起始页提供有快速访问教程、文档、新闻及其他资源的链接。
无缝集成
约束管理已内置到设计创建工具集中，能够将工程设计意图无缝地传递到 Layout 中，并能管理双向变更。
只要将网络添加到原理图，用户便可添加约束，同时为多用户并行输入提供全面支持。
■ 利用交通灯系统，可根据需要将变更传递到 PCB Layout 中。可以选择将设计变更与约束变更一起传递，
也可以选择仅传递约束变更，如此一来，大大提高了设计流程的灵活性。
用户还可以将复杂的 FPGA 快速集成到设计中，并根据电路板环境优化布线。
■ 内置的向导可协助元件和封装的选择以及 HDL 接口的导入，因此只需点击几下鼠标，便可将 FPGA
包括在设计中。双向接口可确保任何设计变更都会反馈到 FPGA 流程。
图 8：约束管理易于访问，可增强对设计流程的控制。
总结
在打造 Xpedition 设计创建工具的过程中，Mentor 始终坚持贯彻六大易用原则。凭借简约、清晰且行为符合预期的界面，并与高度自动化和流程引导相结合，Mentor让高产、高效的设计流程变得简单易行。利用 Xpedition，工程师可以将时间和精力集中在手里的设计任务上。
