Abaqus为用户提供了丰富的单元库，以满足不同类型问题的仿真需求。

一般单元选择涉及到以下几方面问题：单元族类（实体单元、壳单元、膜单元、离散刚体单元、梁单元、桁架单元等）；单元节点数（涉及到单元形状、单元边的几何阶次）；单元的自由度（涉及到位移、旋转自由度、温度自由度、电势能等自由度）；单元定制类型（如小应变壳单元、有限应变壳单元）；单元的积分类型（缩减积分单元、完全积分单元）；还有一些可选设置（如非协调单元、改进的表面应力可视化单元、杂交单元等）。一般用户要根据自己的需要，选择不同的单元类型。

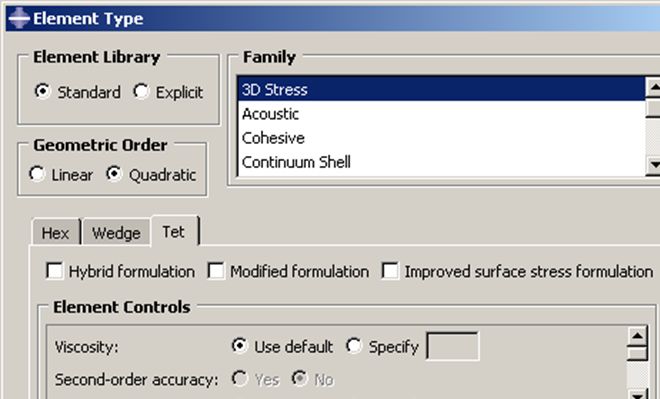

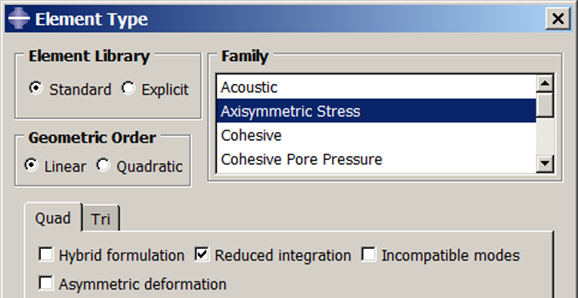

操作路径为：Mesh--> Element Type... 或者点击以下图标进行操作

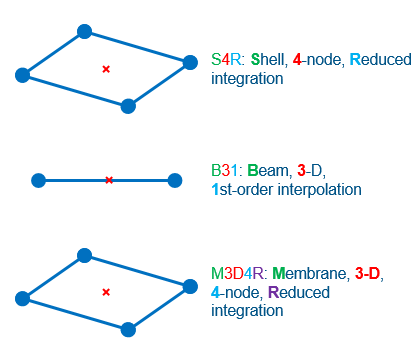

Abaqus对其所有单元有独特的命名方式：

我们之前介绍了梁单元，本次开始介绍实体单元。Abaqus提供的实体单元适用于以下分析类型：

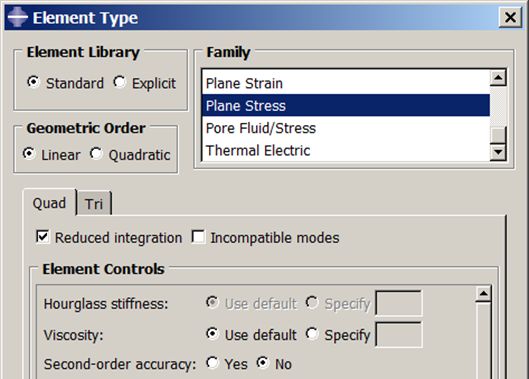

平面应力问题 （适用于薄壁结构、单元为：CPS*）

平面应力单元有以下特性：在这些单元里沿厚度方向正应力、以及剪切应力为0；当有大应变时，会使用材料不可压缩假定来计算当前单元厚度。

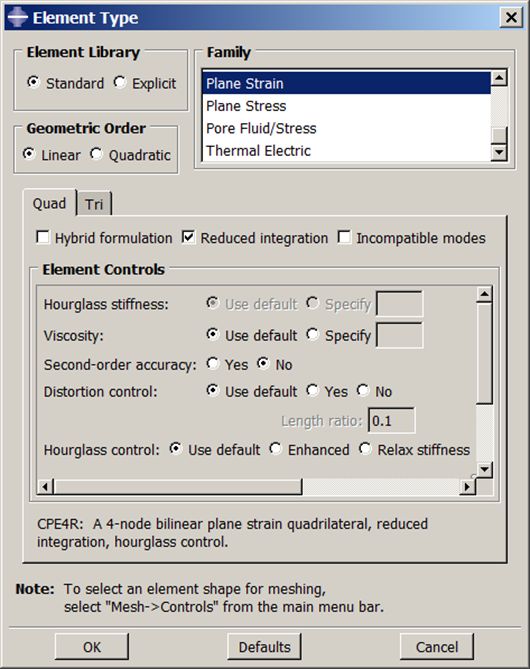

平面应变问题（适用于深度方向很厚的结构、单元为：CPE*）

平面应变单元有以下特性：在此类单元中，沿厚度方向的正应变与剪切应变为0. 适用于大坝截面应力分析，压紧的橡胶垫的应力分析等。

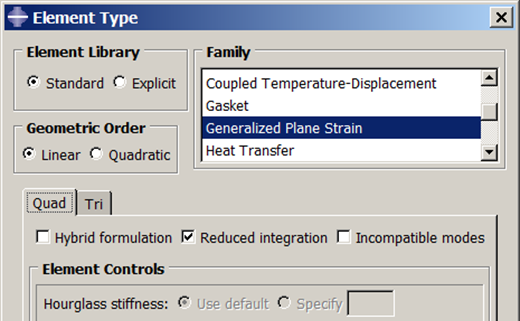

广义平面应变问题( 应用于Abaqus/Standard、单元类型：CPEG*)

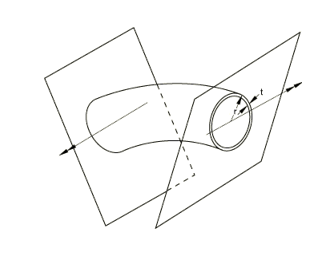

广义平面应变问题，用于双平面绑定建模；两个平面可以相对移动或者转动；同时假定模型厚度梯度变化很小。主要应用场景如下：

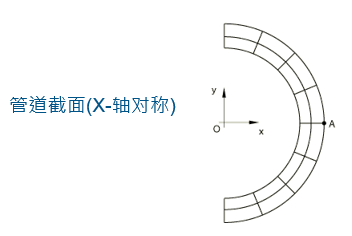

问题描述

建模

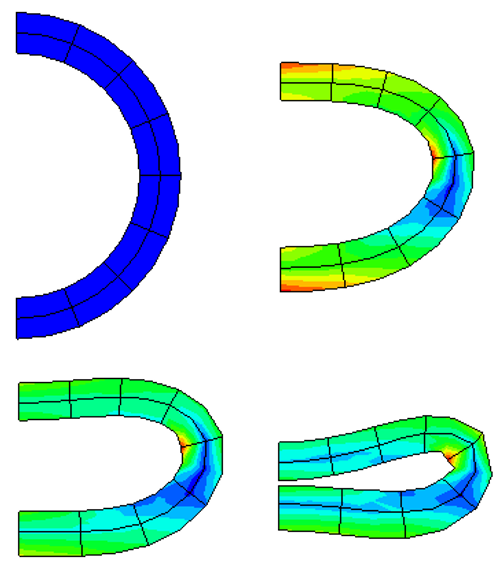

绑定面有相对转角后的计算结果

轴对称问题：平面柱坐标 R, Z 方向对应原笛卡尔坐标 X,Y 方向；平面柱坐标Z轴为对称轴；该类单元适用于施加轴对称载荷的轴对称模型分析。其单元类型为：CAX*

在使用轴对称单元时，所施加的点载荷的幅值必须是经过周向积分后的值，计算得到的RF反力等结果也是经过周向积分后获得的。至于分布载荷与常规分布载荷一致，为单位面积或单位体积所承受的载荷。

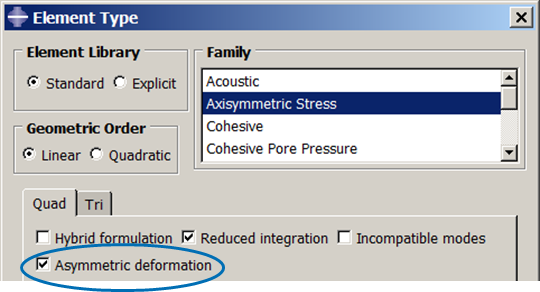

具有非轴对称响应的轴对称问题，其单元类型为：CAXA*。该类型的单元用于模拟轴对称结构承受非轴对称载荷的响应。可以用于非线性分析；经常用于含有螺旋线的连接器，如饮用水瓶口。适用于相对厚壁结构，对于薄壁圆筒、球面结构等由于不稳定而造成的高阶模态的情况是不适用的。该类单元最多可使用4阶傅里叶模态用于模拟圆周方向变形。

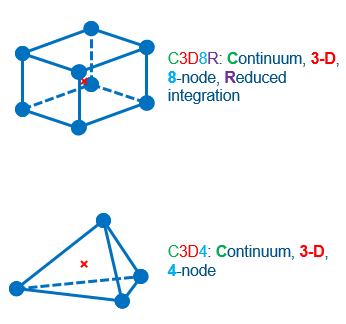

三维实体单元，单元类型为：C3D*。Abaqus提供了广泛的3维实体单元。

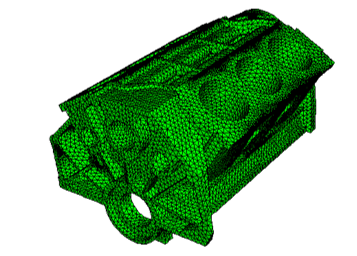

如整个发动机采用四面体单元建模：

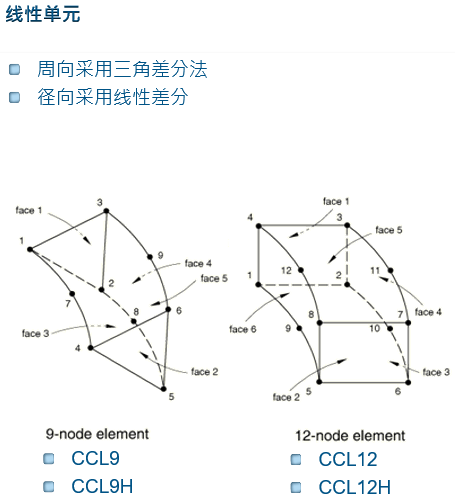

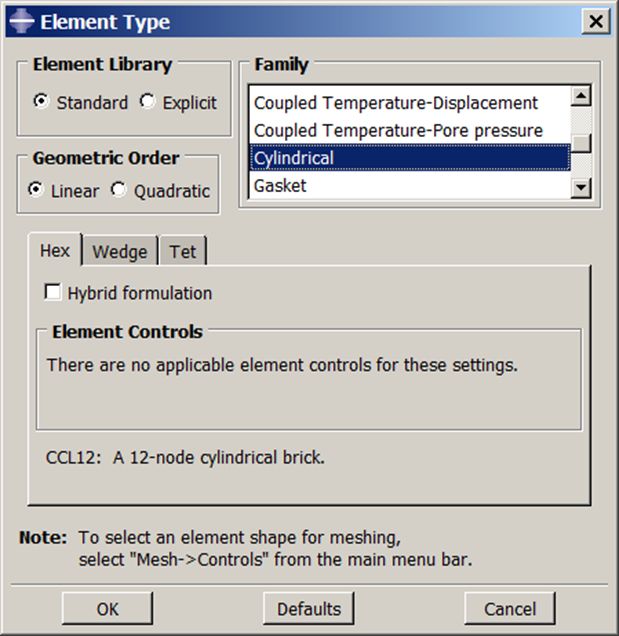

圆柱单元，单元类型：CCL*。用于初始为圆（圆环）形的结构在承受一般、非轴对称载荷作用下的响应。

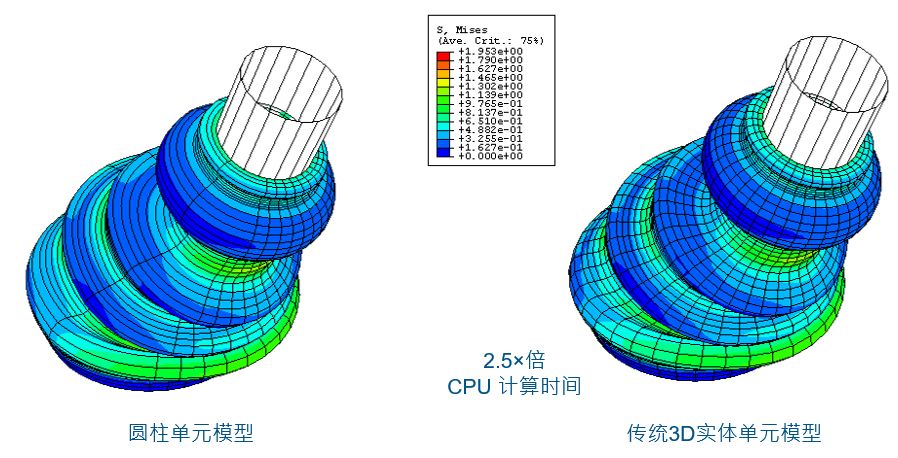

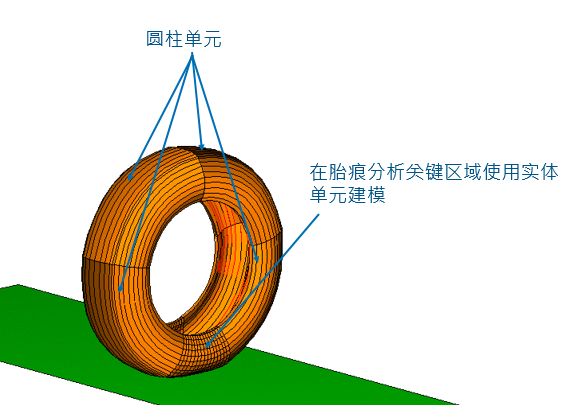

使用圆柱单元可以用非常少的网格对圆（圆环）形结构进行保证一定精度的建模。如以下轮胎模型，用少量圆柱单元（角度跨度可达0~180度）即可完成大部分建模工作，对于关注度比较高的区域（与地面接触区域）可以采用实体单元精细化建模。

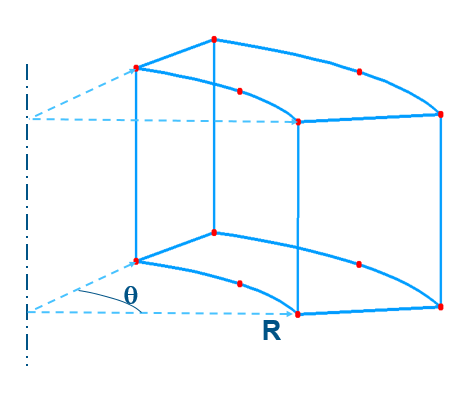

圆柱单元从单元几何形态上也有一阶单元与二阶单元之分。区别解释二阶单元不仅周向上同一阶单元一样每条边上有三个节点，其在轴向上的边上也有三个节点。

圆柱单元在保证计算精度的前提下，大大提高了计算效率。

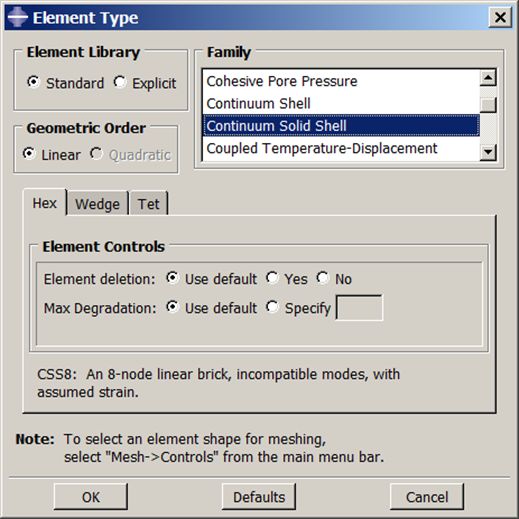

连续实体壳单元，单元类型：CSS8。连续实体壳单元（六面体壳单元）是一阶连续壳单元，采用完整的三维本构。该单元类型主要用于模拟薄壁结构，并且支持复合材料薄壁结构。特别适用于需要求解结构厚度方向上的非弹性响应的情况。求解成本上，比常规实体单元建模计算成本更经济。

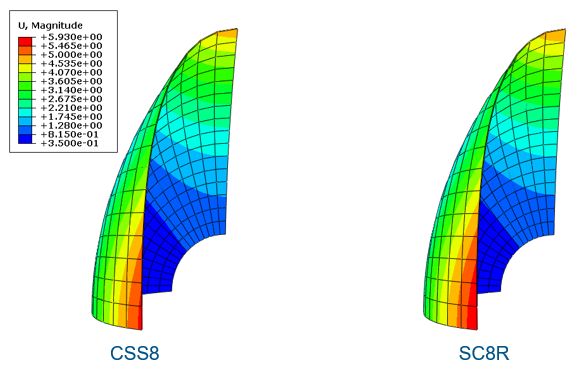

CSS8单元能够填充在两种不兼容单元之间，如实体单元C3D8I与连续壳单元SC8R之间。CSS8单元相较于实体单元C3D8I具有更好的弯曲性能。

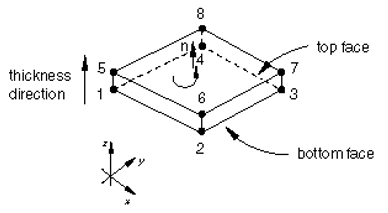

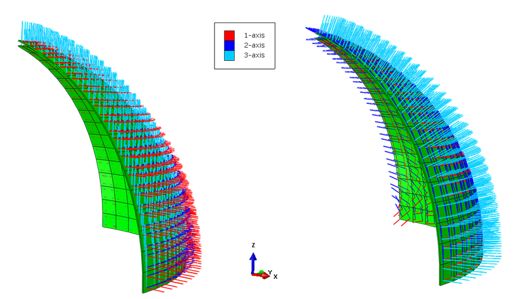

在使用连续实体壳单元的时候，要注意单元的法向定义。如果定义不正确，会影响计算结果。

无限单元，单元类型：CIN*。当需要模拟涉及到无限或者大尺度问题的时候，可以应用Abaqus提供的无限单元与常规单元共同建模。Abaqus提供的无限单元种类有：轴对称无限单元、平面无限单元、三维无限单元。

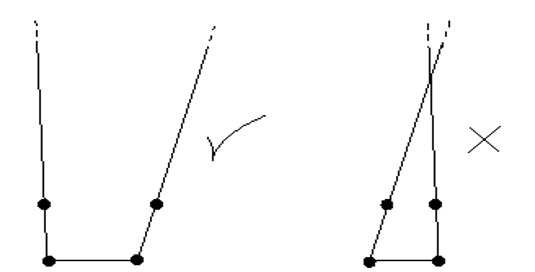

选取无限单元第二节点时需要注意，确保无限单元边的延长线不相交：

目前Abaqus/CAE不支持无限单元建模，需要使用文本编辑器在INP模型文件中进行编辑建模。

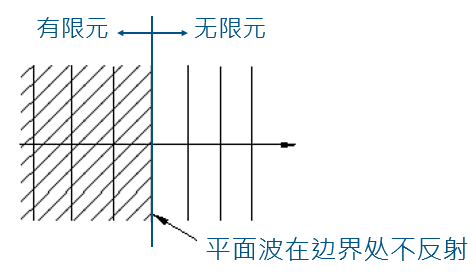

一般会在常规单元与无限元之间定义阻尼，用以消除常规单元与无限单元界面上的反射波能量：

下图中间模型采用无限单元建模，在保证模型规模不大的前提下，有效的阻止应力波反射回常规单元内部。

Abaqus除了提供以上实体单元，还提供了很多特殊的单元。如：刚体单元、质量点单元、惯性单元、粘结单元、连接器单元、弹簧单元、垫片单元、声学单元、面单元、欧拉单元、锁链单元、用户自定义单元（用户子程序）等。
