今日开始挖坑介绍ANSA前处理软件，能够通过百度找到的资料，咱们就不在这里继续赘述了，该介绍的咱们还是不能省，还得接着说。

BETA CAE Systems S.A公司总部位地希腊的赛萨罗尼奇市（Thessaloniki），是世界领先的软件工程公司之一，一直以来，致力于开发高性能的有限元分析前处理和后处理应用软件，在有限元前后处理软件的研究开发方面具有丰富的经验，ANSA产品集成了多年来公司专家解决工程实际问题中积累的经验，是高效实用的工程设计工具，它可以为客户提供更加精确和成熟的解决方案，可以完全满足客户独特的需要。

ANSA在汽车、铁路、航空、国防工业、赛车、化学工业以及高等院校方面的应用更是居世界领先地位。在大量的独立公正的第三方标准测试中，ANSA被公认为是目前最快捷的有限元前处理软件，同时也是真正能处理复杂建模任务的工具。由于BETA CAE公司不断的概念创新与发展完善，使得ANSA具有方便快捷的速度、无以伦比的性能。通过不断的技术革新，ANSA已经在有限元前处理领域处于领导地位达数十年之久。

同样市场上前处理软件还有一款是Altair公司旗下的HyperMesh款非常不错的前处理软件，ANSA与HyperMesh的比较，HyperMesh就像是一个裁缝，用的时间越久就越能够做好的网格，而ANSA就类似一个傻瓜软件，只需简单几步，就交由电脑处理，灵活性没有HyperMesh高。

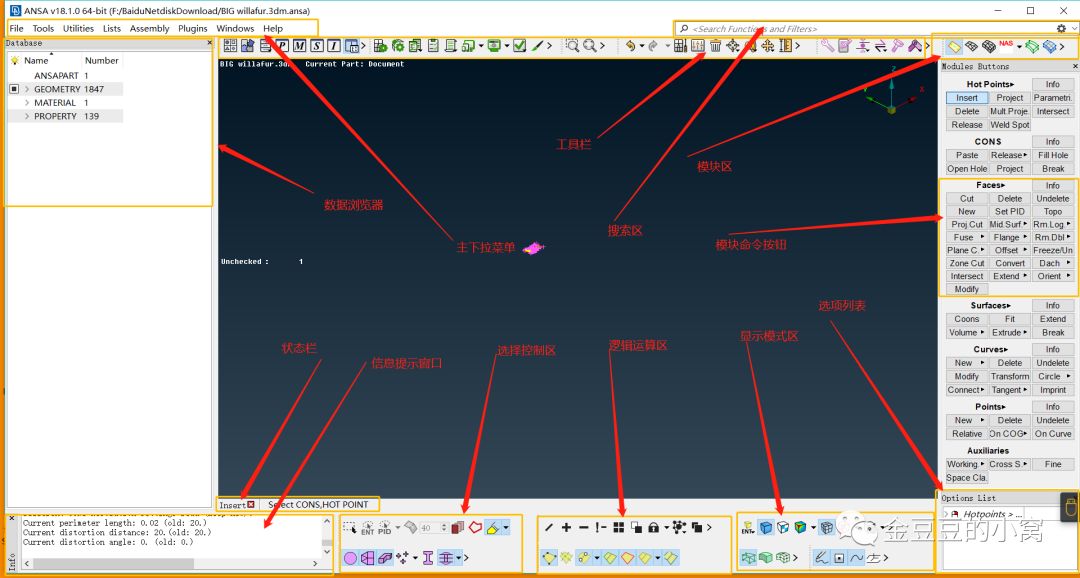

现在咱们正式开始介绍用户界面。

1.主菜单

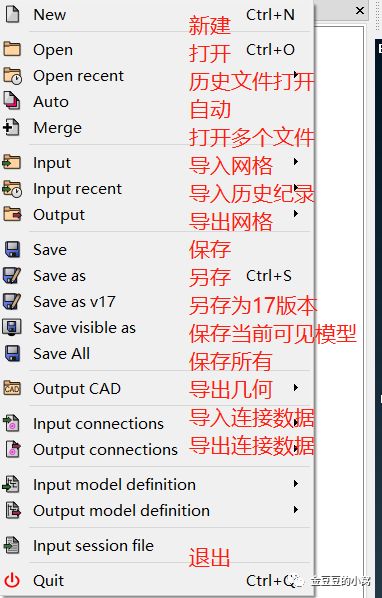

1.1文件

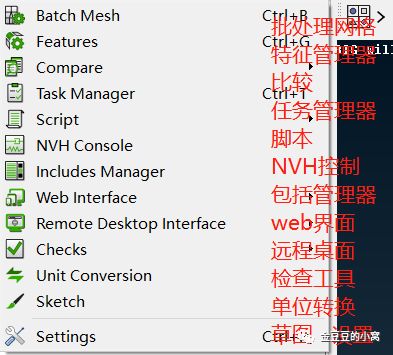

1.2工具

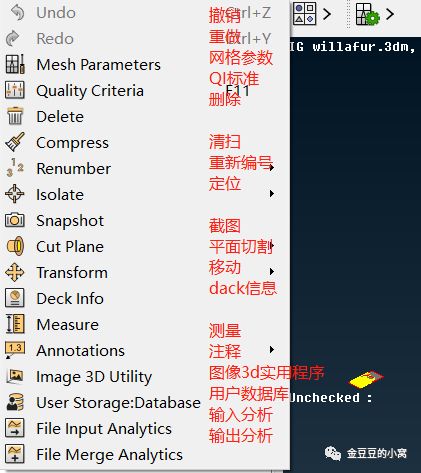

1.3实用工具

1.4管理器

1.5连接模块

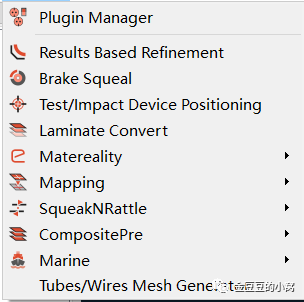

1.6插件

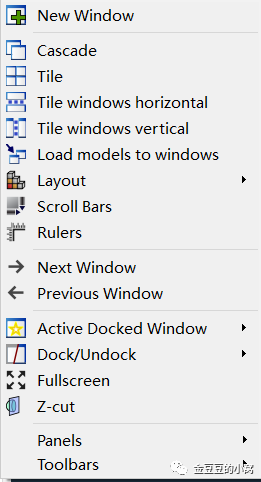

1.7窗口控制

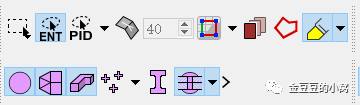

2.选择控制区

第一排从左到右

2.1多选状态下以矩形框为选区工具，有下拉菜单

2.2选取单个物体

2.3以PID选择物体，有下拉菜单

2.4以一定特征角度选择物体，角度通过方框里数值控制

2.5以path（选择首尾两个目标，自动将首尾的物体选择上），line（通过直线绘制形状选择物体）

2.6只选择可见可见物体，被遮挡住的物体不会被选择上

2.7绘制线框选择物体

第二排从左到右

2.8控制几何与网格的显示与隐藏

2.9控制壳单元的显示与隐藏

2.10控制三维单元的显示与隐藏

2.11控制网格点的显示与隐藏

2.12横截面的显示与隐藏

2.13连接单元的显示与隐藏（可通过连接类型，层次，属性等控制）

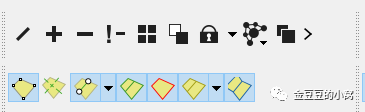

3.逻辑运算区

配合显示控制区使用

第一排从左到右

3.1仅显示

3.2增加范围显示（比如一个PID零件只有一部分显示，可以通过控制显示区选择PID,逻辑运算区选择+，整个零件会全部显示出来）。

3.3减去显示目标

3.4、NOT可以通过左键暂时隐藏一个或多个物体，在通过中间会将所隐藏物体显示而其余物体隐藏

3.5全部显示

3.6反选

3.7锁定视图，通过下拉菜单store lock可以为当前保存视图，锁定后的视图通过全部显示按钮恢复.

3.8显示周围单元

3.9显示附近物体

第二排从左到右

3.10几何的显示与隐藏

3.11几何概念面的显示与隐藏

3.12几何点的显示与隐藏

3.13几何线的显示与隐藏

3.14相邻边的显示与隐藏

3.15 自由边的显示与隐藏

3.16T型边的显示与隐藏

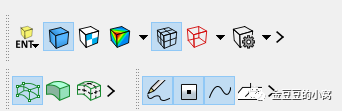

4.显示模式控制区

4.1默认显示方式—以PID着色显示—以所属材料显示—以part显示—以载荷约束显示——以model显示—以几何特征着色显示

——

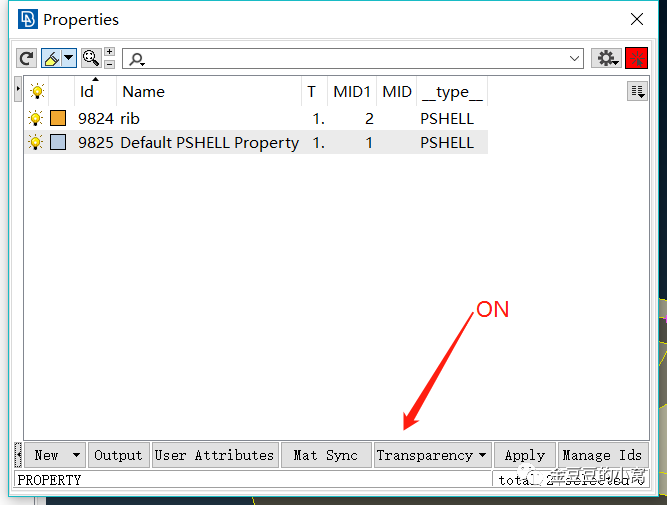

4.2控制物体真实着色显示与线框模式显示，下面是重点控制几何线框显示网格真实着色显示（1-显示方式切换到PID显示模式下，2-打开PID浏览器，3-如图所示transparency透明度控制几何显示）

4.3进入QI质量标准检查模式

4.4以厚度，变形着色等为显示模式

4.5网格线的显示与隐藏

4.6网格自由边的显示与隐藏

4.7第二排从左到右一到三为盒子的显示与隐藏（后面会介绍到BOX为何物）

4.8 3D线与点的显示与隐藏

4.9 3D点的显示与隐藏

4.10 3D线的显示与隐藏

4.11零件坐标的显示与隐藏
