前言

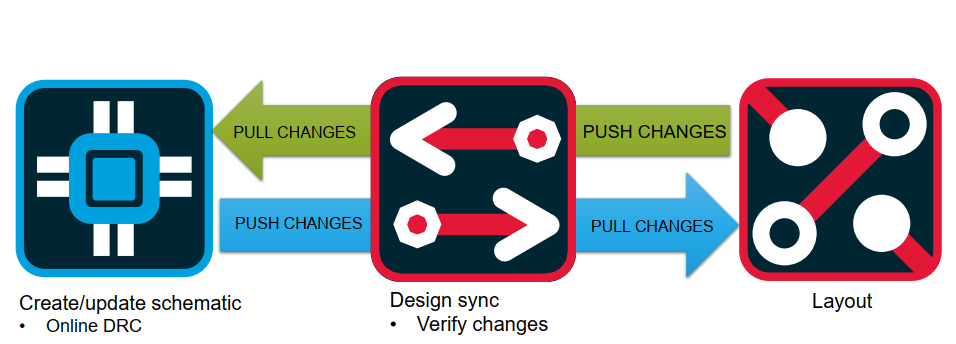

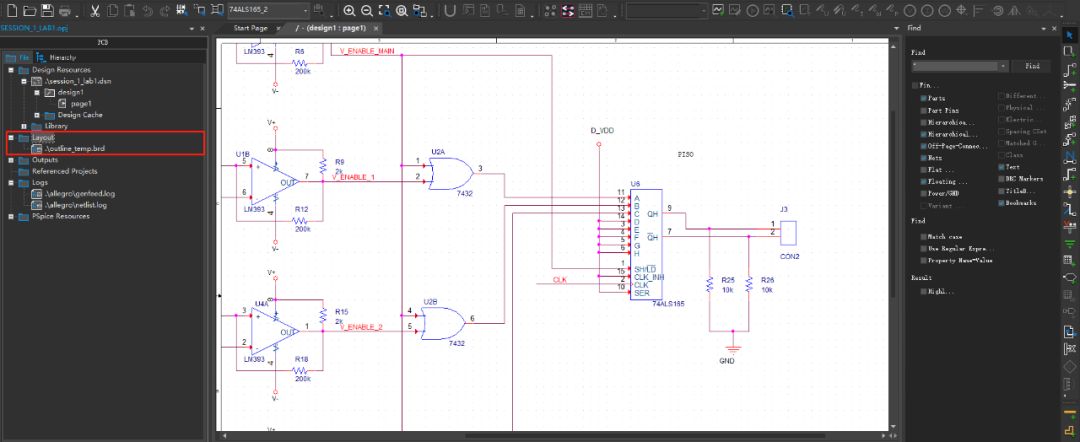

OrCAD Capture 17.4开始可以支持在原理图中创建和添加PCB Layout文件，并进行双向的同步和布局调整。如下图所示，在项目管理中已经添加有Layout的项目管理文件夹，可以在该文件夹下添加、删除、打开原理图关联的PCB Layout文件。

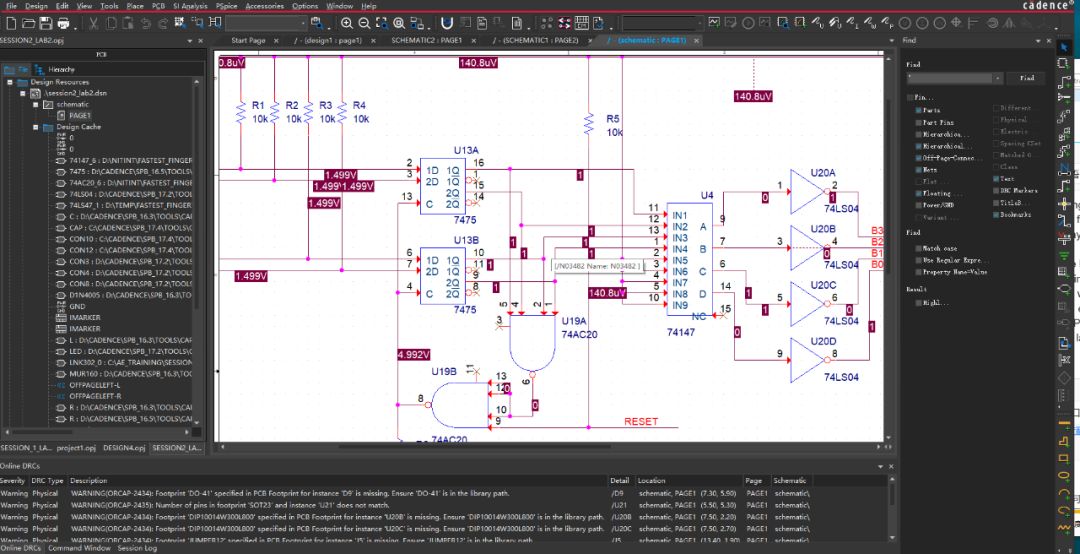

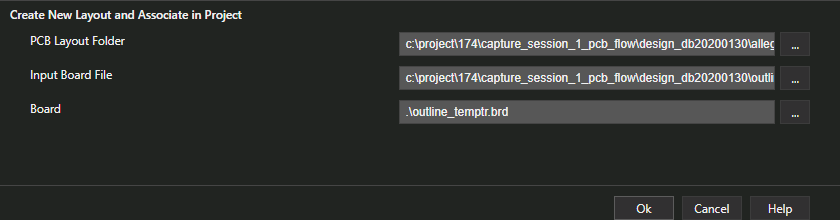

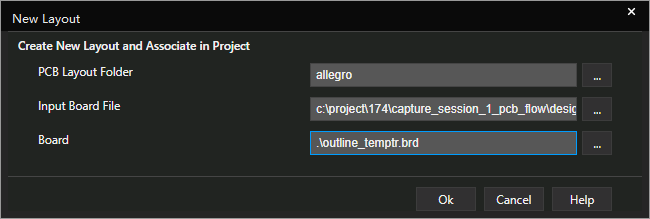

在弹出的新建PCB Layout的设置窗口中，进行参数的设置。PCB Layout Folder用来设置存放allegro网络表的路径，input Board File用来设置输入的PCB Layou文件，这个路径的设置适用于已经存在有PCB文件后的更新操作。（若之前没有PCB文件，这个地方可以空着。）

Board里面是用来设置新建的PCB文件名称和路径，比如可以设置成outline_temptr.brd的文件，这个文件名称就是将要创建新的PCB文件名称。路径的设置需要注意，路径不能有非法字符。设置完成以后点击OK，新建立的PCB就已经创建好且加入到当前的原理图工程项目中。

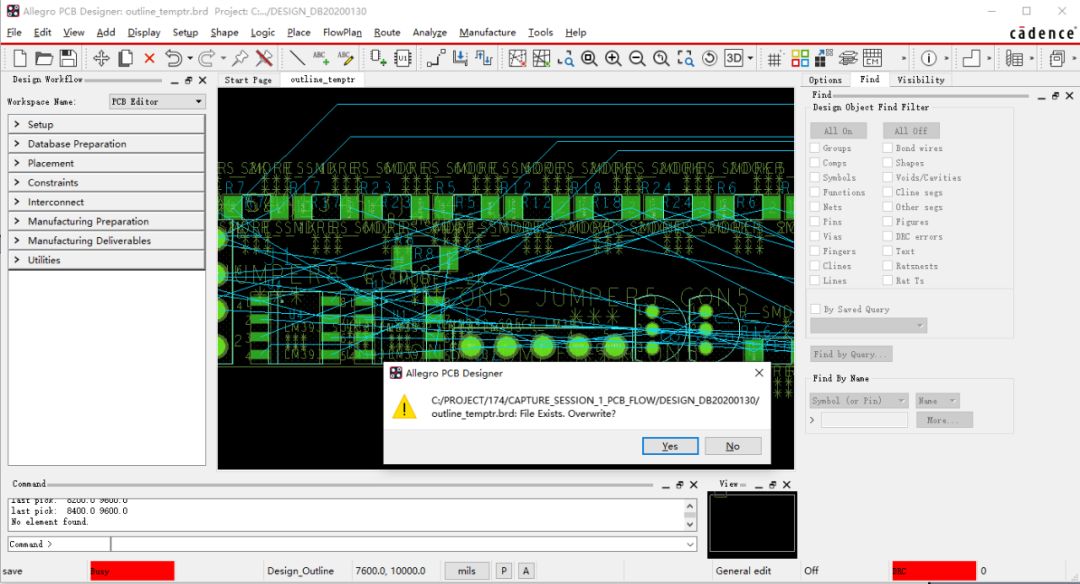

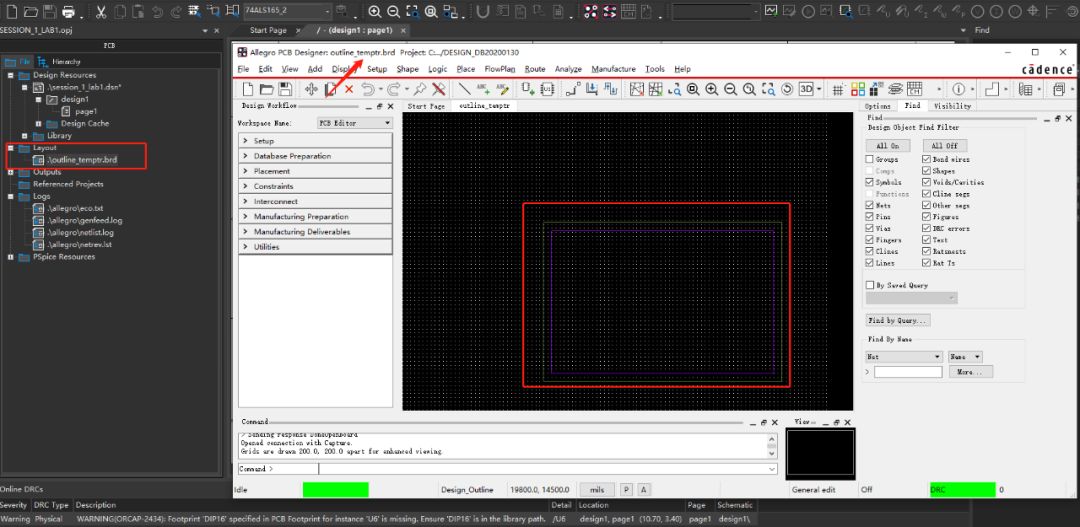

PCB文件编辑器会将新建的outline_temptr.brd文件自动打开显示。

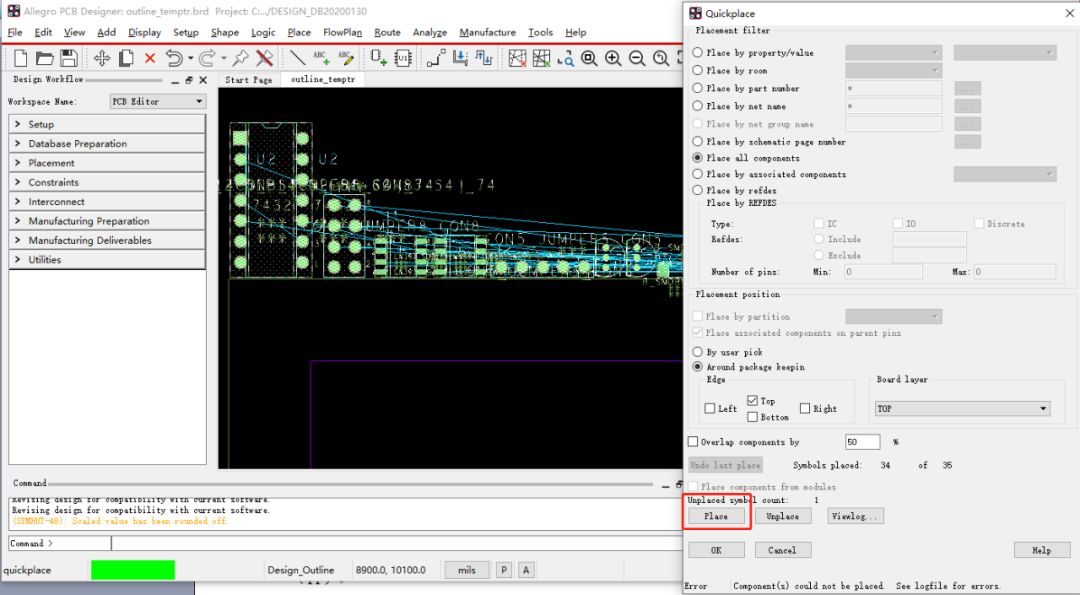

在菜单里面选择Place—Quickplace命令，弹出快速元件摆放的对话框，执行元件摆放的操作。按照电路板的轮廓位置全部摆放下所有的元件。

在电路板轮廓内点击原点快速摆放下所有的元件，所有的组件将显示在鼠标的光标上，在快速摆放元件的对话框中点击确认后完成摆放过程，保存电路板文件并关闭PCB编辑器。

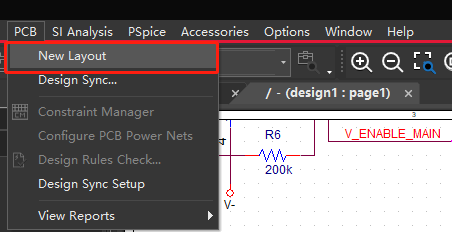

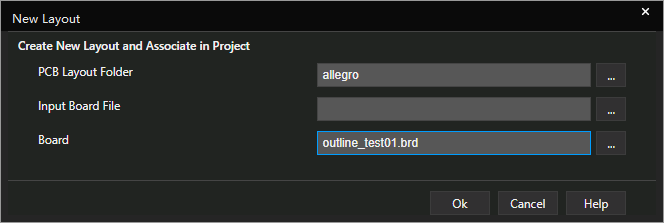

可以在菜单选择PCB—New Layout命令，该命令就是用来新建PCB文件（新建的PCB Layout文件默认是.brd格式的文件和当前的原理图配套）。同样的操作可以再次新建另外一个PCB文件outline_test01.brd。

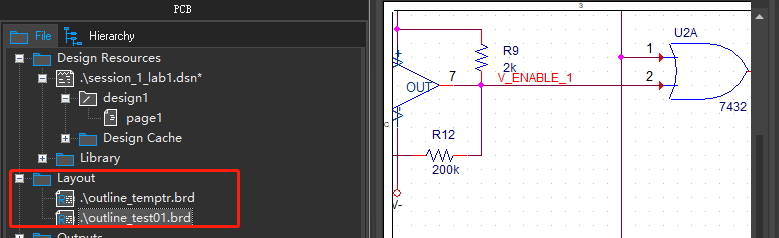

在项目管理器中刚才新建立的两个.brd文件就已经出现在项目的管理器Layout文件夹中，新建立的这两个.brd文件已经和原理图建立了链接关系。

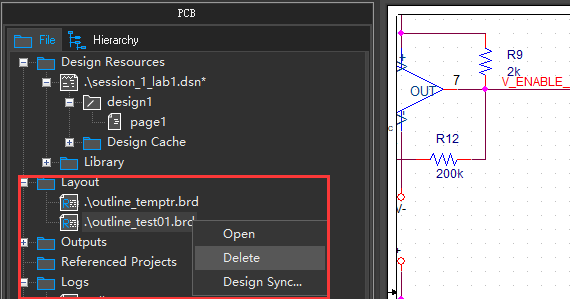

在项目管理器中点击需要操作的.brd文件，右键点击后可以弹出右键的菜单。Open命令用来打开当前已经选中的PCB Layout文件。Delete命令用来删除当前文件，但是该删除的命令是将PCB Layout文件从当前的项目管理器中移除，文件并不会从磁盘中删除。Design Sync命令用来同步，执行该命令后可以将当前的原理图网络表信息等一键同步到PCB Layout文件中去。

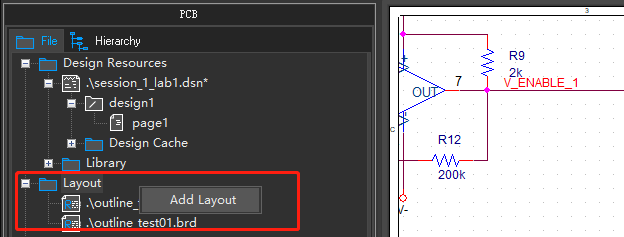

在项目管理器中的Layout文件夹上点击右键，选中弹出的Add Layout命令按钮，可以将已经存在的PCB Layout文件加入到当前的工程中。

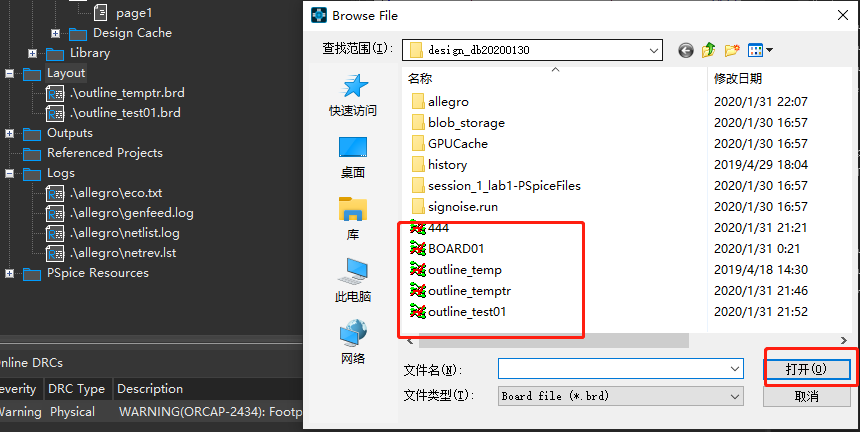

在弹出浏览路径中选中已经存在的.brd文件，文件可以加入到当前的原理图项目管理器中。

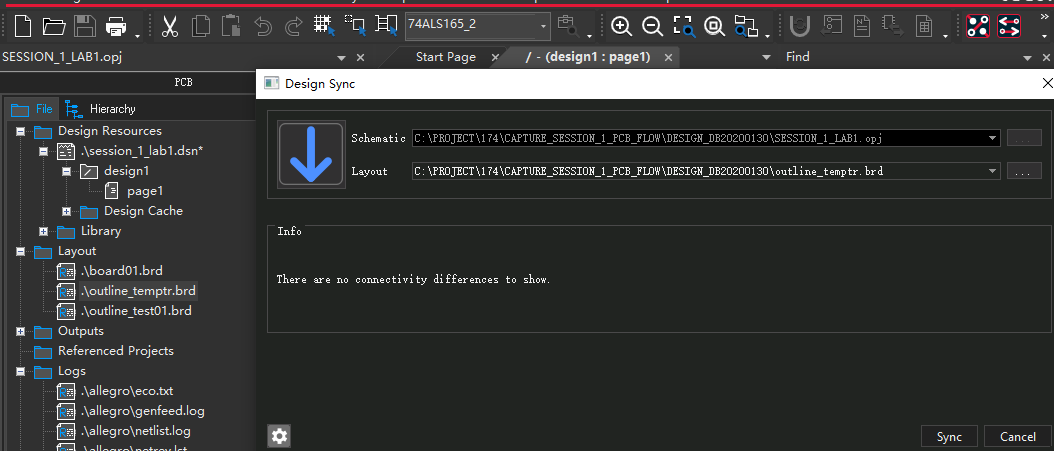

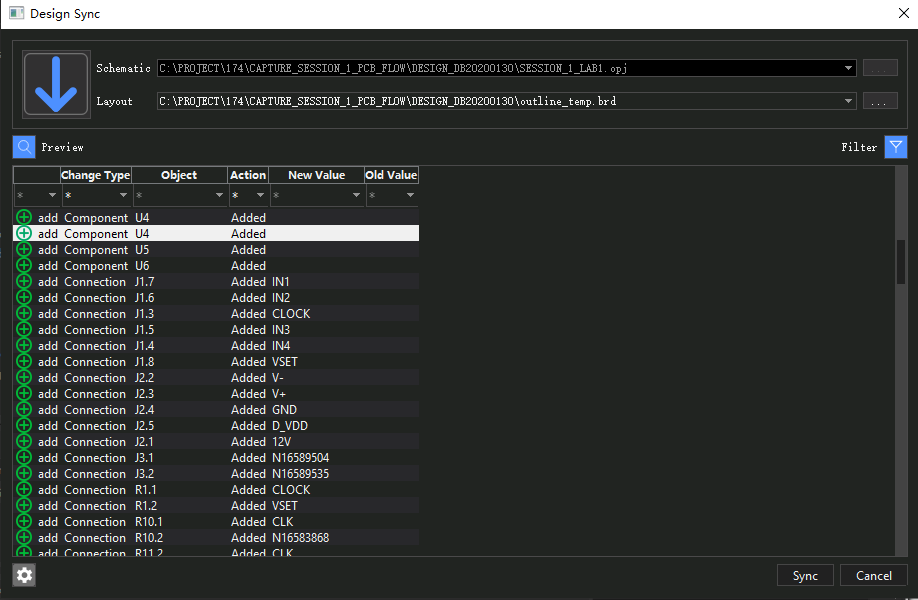

Design Sync命令用来同步，执行该命令弹出同步的对话框，schematic处用来设置原理图的文件和保存的路径，该部分的路径是在当前的情况下自动读取。Layout用来设置PCB文件和保存的路径，该部分的路径是在当前的情况下自动读取。

同步参数都设置完成以后，点击Sync按钮，就可以完成原理图到PCB Layout的同步操作。
