从产品到汽车行业，造型和设计对产品在市场上的成功扮演着重要角色。纵观“设计”专业的数字化创新技术，从3D手绘，细分曲面，A面设计到3D打印、逆向工程，再到VR/AR，可视化及体验，CATIA Design为设计创新、曲面卓越和产品体验提供全流程解决方案。



而随着3DEXPERIENCE的R2020X版本最近正式发布，CATIA Design在设计领域继续加强关键技术研发，面向创意设计师、曲面设计师和设计决策者三大用户群均有不同的新技术发布，我们将通过微信推文的形式一一说明。



xGenerative Design 介绍

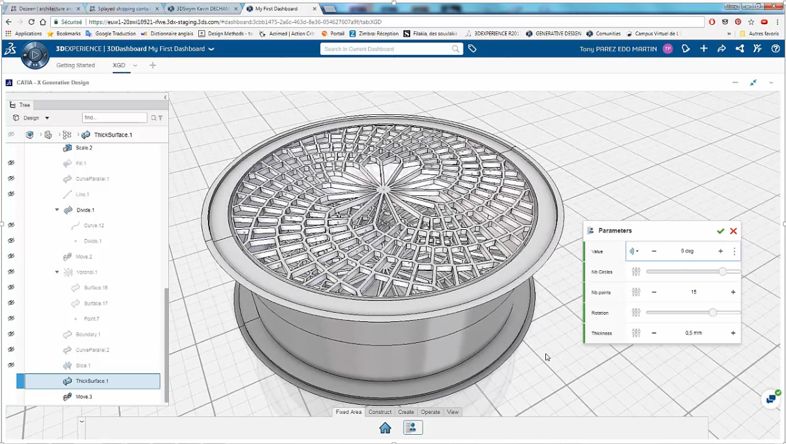

xGenerative Design （以下简称xGD）使用参数化建模来设计简单和复杂的形状和图案。无论是在3D视图中还是在图形视图中，都可以通过一组由输入和输出参数定义的操作来设计几何形状。xGD 不仅仅是用对象集合创建几何。更能通过逻辑运算设计和更新形状，并且可以在交互式3D建模和图形建模之间轻松切换，以执行基本和高级操作。

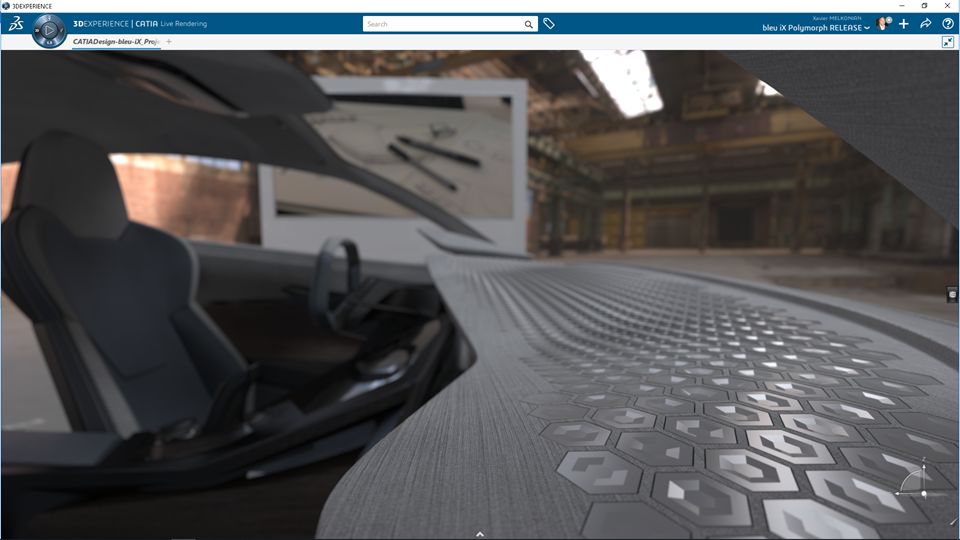

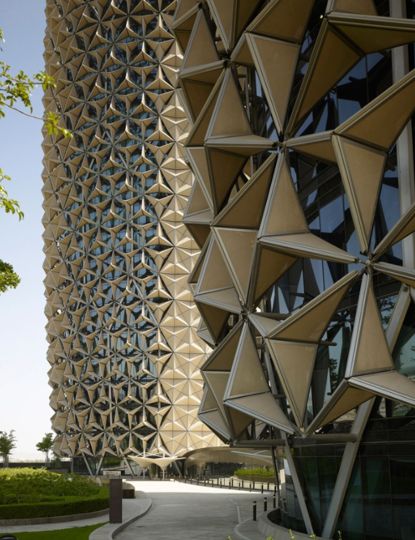

参数化建模可以用来创造很多具有独特造型的墙面，肌理等。下面我们看一下用xGD实现的一些参数化案例。

<<  滑动查看下一张图片  >>


xGenerative Design 新功能


xGD R2020x 版本从用户体验，增强功能和用户自定义等各个方面都进行了大量更新，我们下面来回顾一下其中的一些要点：

0
1

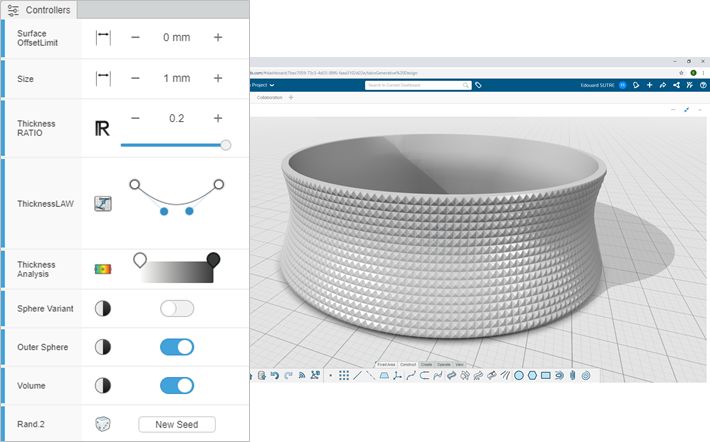

在主界面的用户体验上的更新有：



  • 将运算符结果添加到您的收藏夹中，以便快速、轻松地重用结果。
  • 将参数设置为Controller以便在Controller面板中检索它，以进行设计探索。
  • 长度/角度单位现在也显示在小部件中，作为首选项。
  • 现在在控制器面板中支持其他参数。
  • 增强了在移动/触摸设备上的可用性。



0
2
而对于我们常用的Graph Editor,xGD在用户体验上也有更新：


  • 对整体外观进行了改进，特别是下方的libaray进行了重新设计。

  • 增强了libaray的搜索功能，搜索的同时智能推荐标签辅助用户定位

  • 在右上方增加了小地图，以方便用户全览和定位节点位置

  • 增加了沉浸式搜索

  • 支持通过从已有全局变量快速地添加参数



0
3

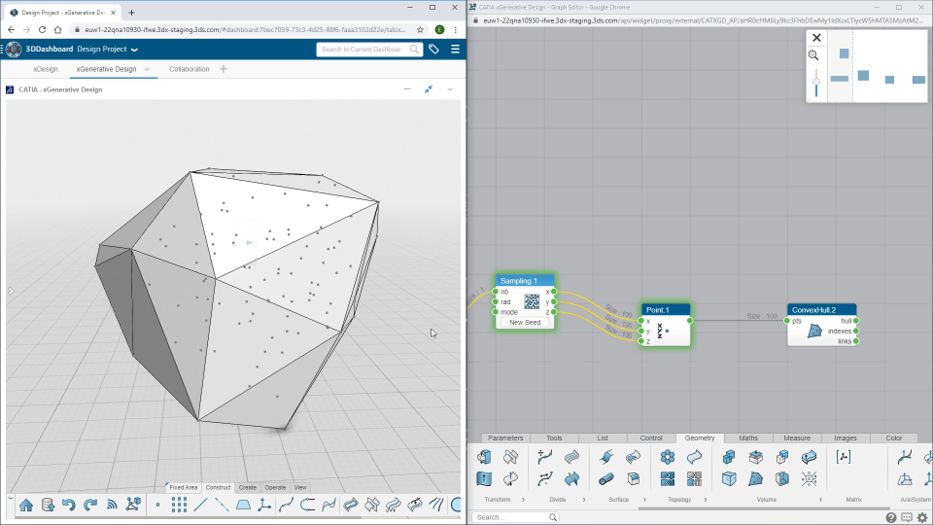

在增强功能的方面，xGD更新了：
4个新的运算符

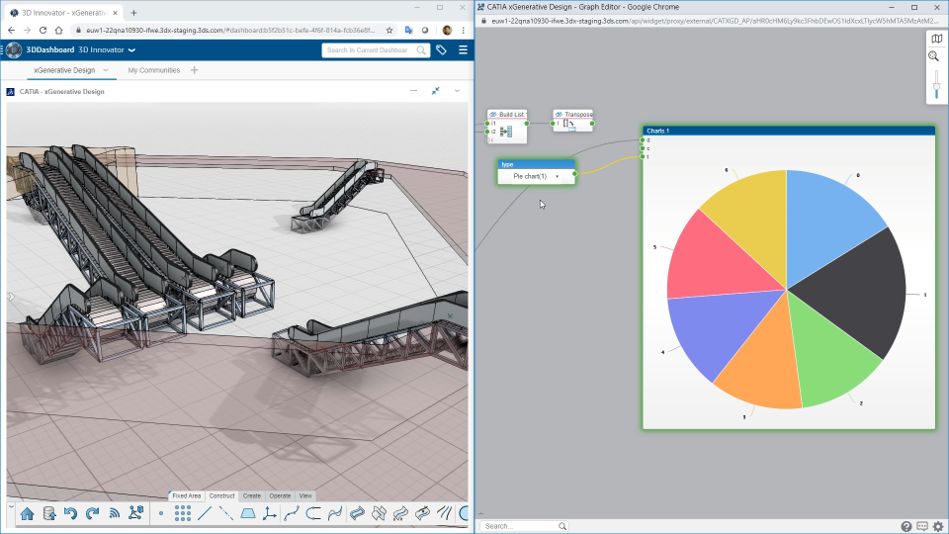

1.Charts - 图表



2.Restructure (collection) - 重组（集合）
3.Convex Hull - 凸包



4.Point ratio on Curve - 曲线上的比例分割点


增强了两个运算符的功能

1.Sweep with move profile option - 扫掠增加移动轮廓的选项

2.Distance with optional direction - 距离可选择方向

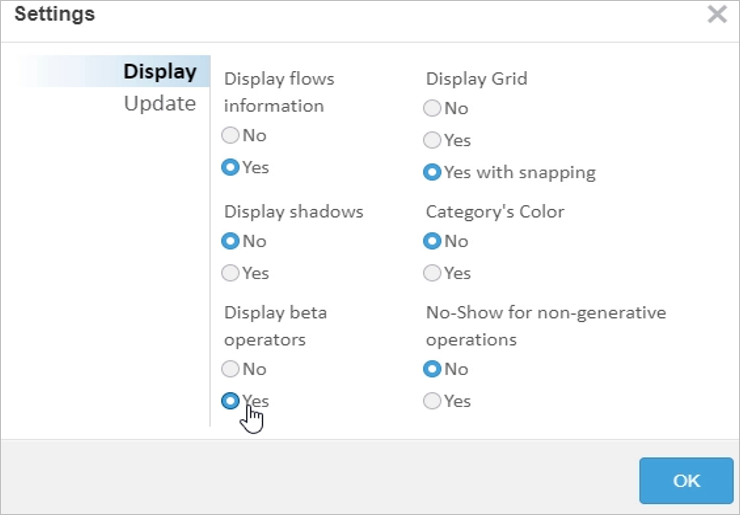

新增BETA运算符的试用项目

1.现在，每个版本中都可以使用BETA运算符进行测试

2.无法保证与下一个版本/更新的兼容性




0
4

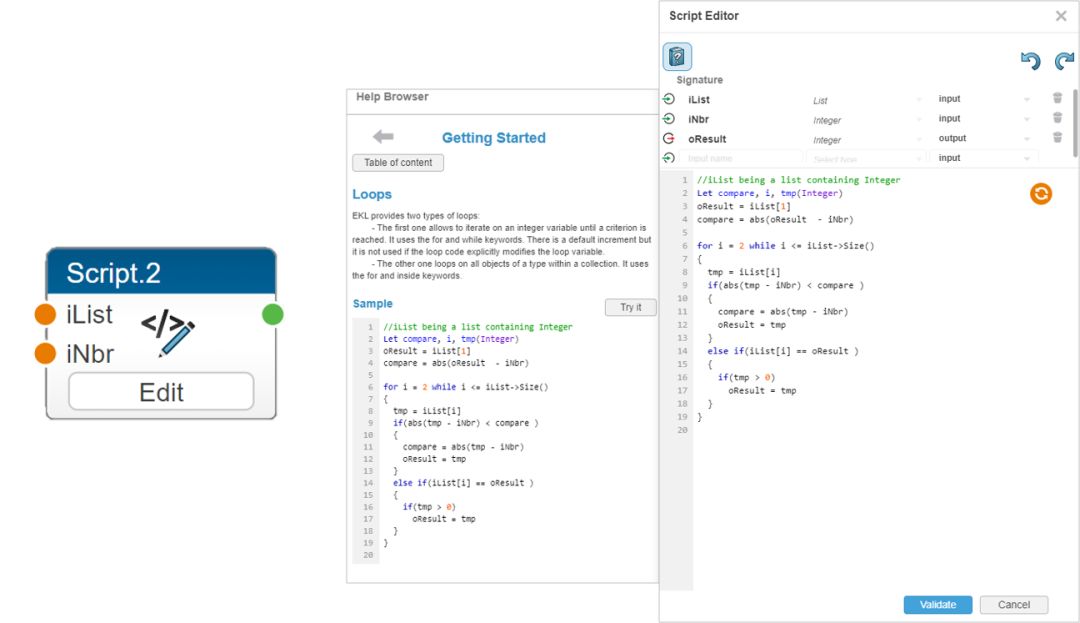

支持使用EKL编写自定义运算符：



对于高级用户，EKL是一种高级3D编程语言，具有自由创建高效算法以扩展解决方案的功能。这个新功能可用于生成几何形状，新功能的信息将会在在集成的帮助浏览器中提供（在脚本编辑器面板中也可用）。



以上是CATIA Design 2020 What's New系列的第三篇：使用 xGenerative Design 进行创成式设计。


欢迎评论，下期继续。
