企业级无线路由器拆解的接口防护介绍

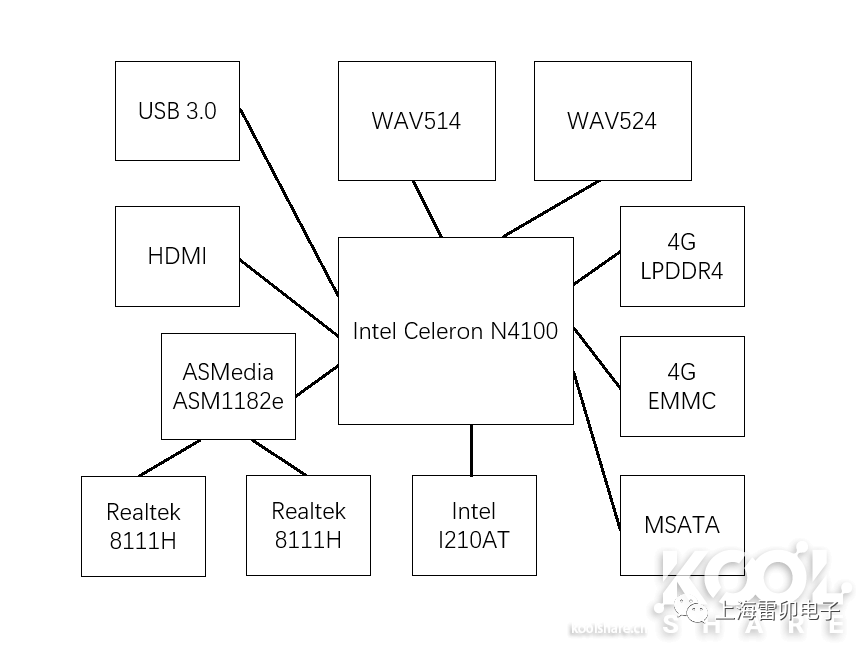

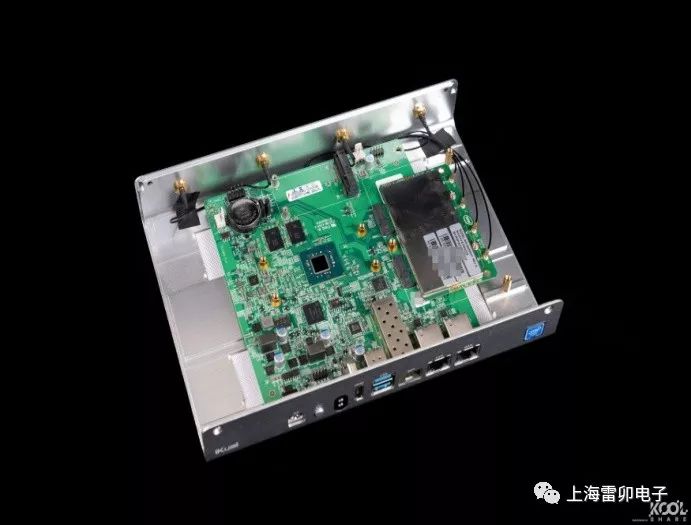

这是一款爱快的企业无线路由，面向高端家庭和企业用户的IK-GX2600，四核全千兆AC2600双频企业级网关，官方推荐带机量在400台。IK-GX2600使用Intel四核心Gemini Lake平台，支持KVM虚拟化，非常适合中小企业，网吧，高端家庭等用户使用。

本文主要拆解了该机的防护电路，看看他们的通信接口防护如何设计的。

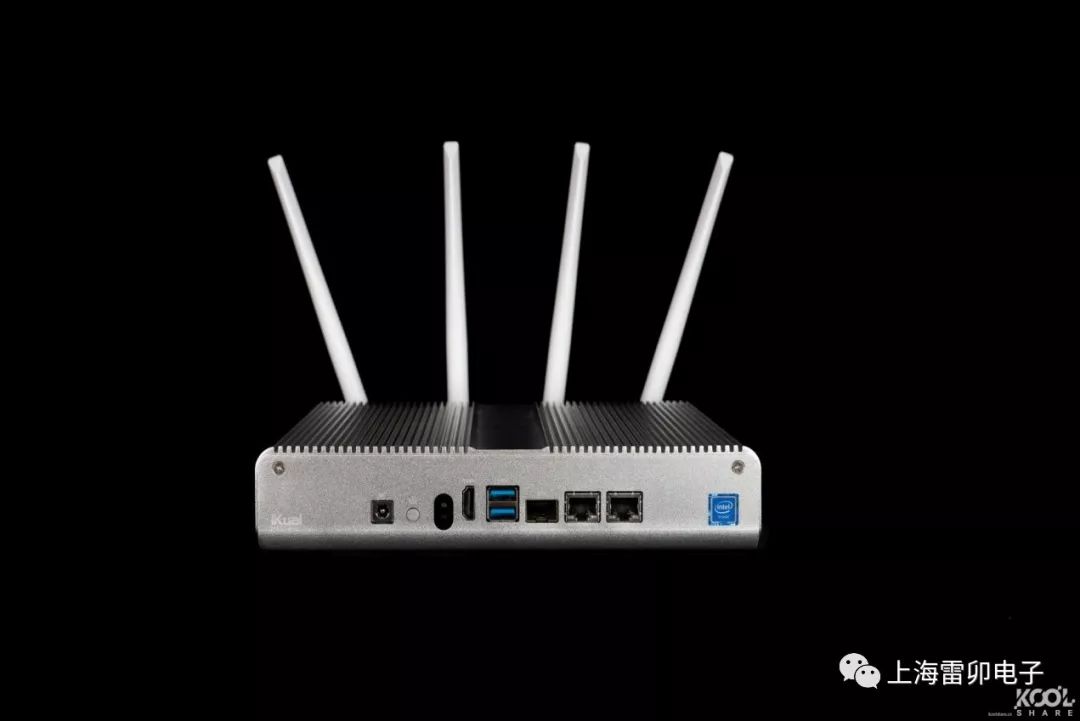

本机对外接口有如下：

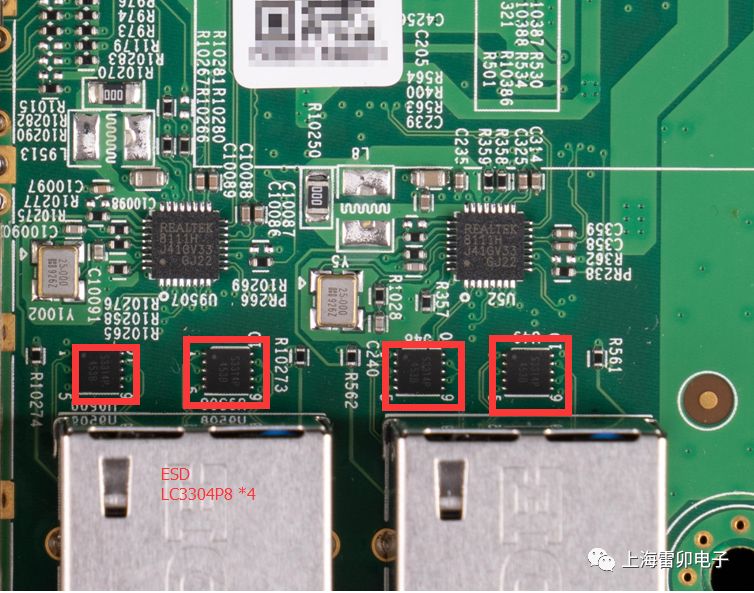

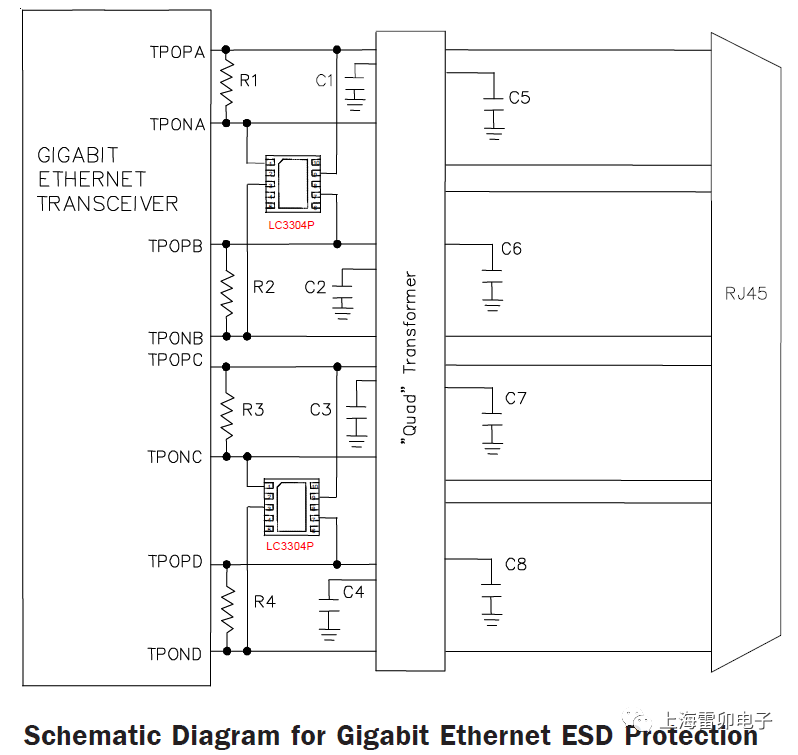

1000M网口 采用LC3304P8

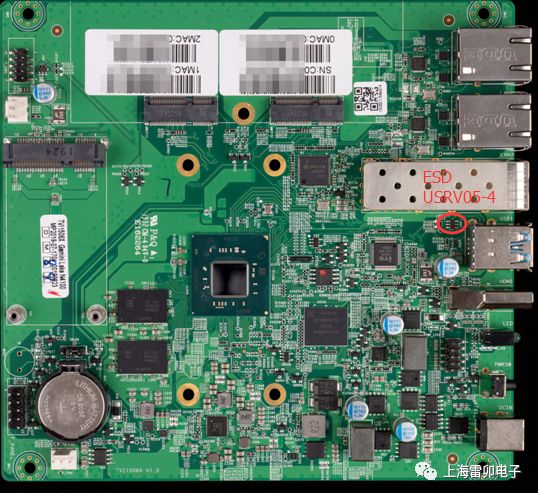

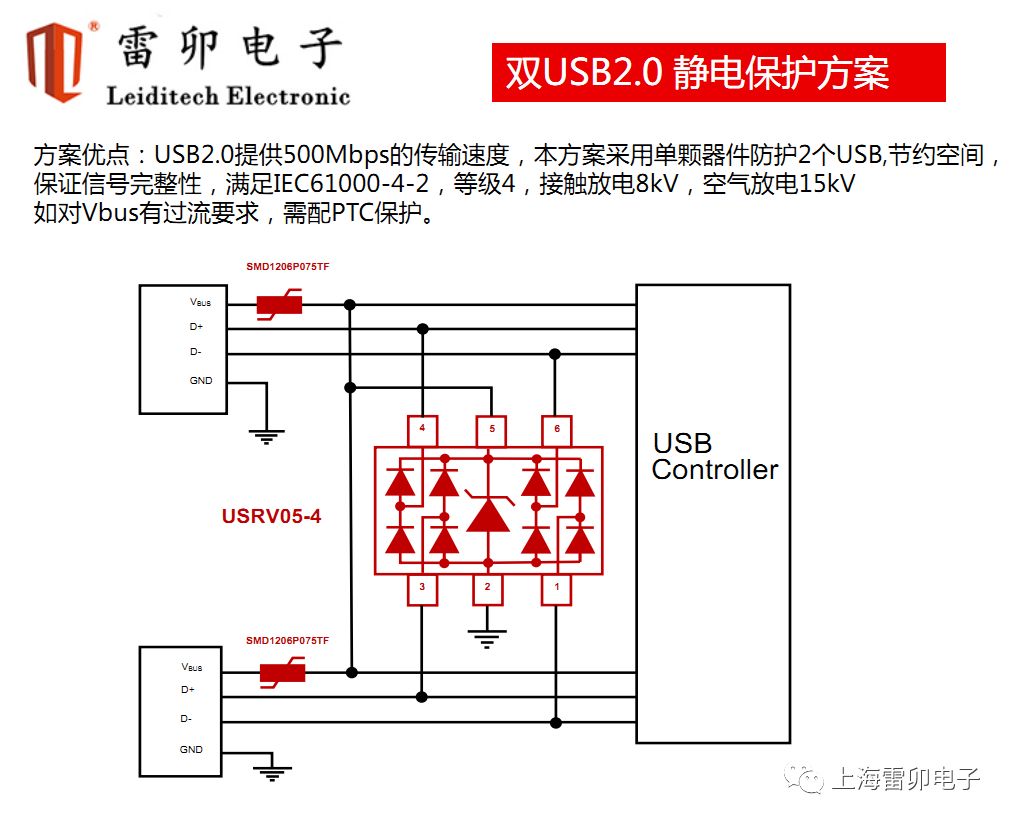

双USB 采用USRV05-4

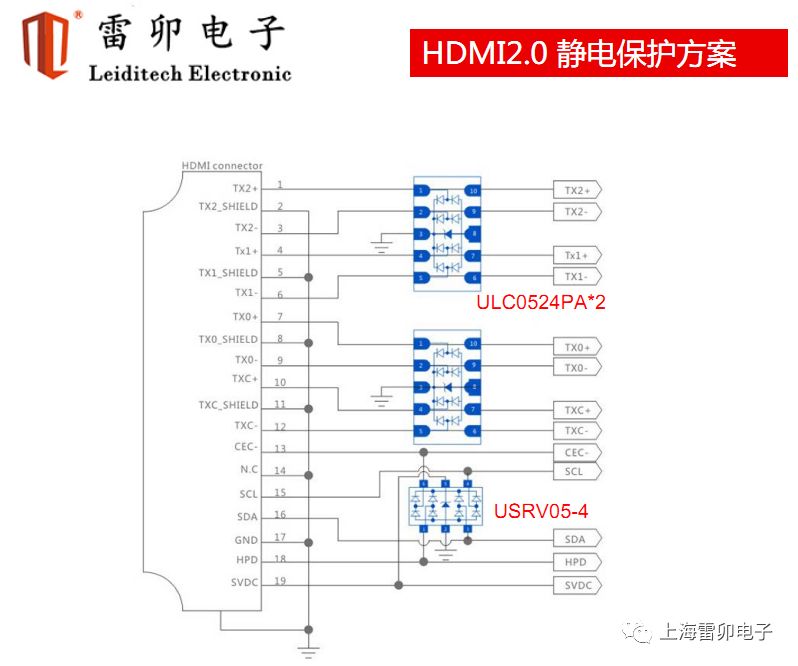

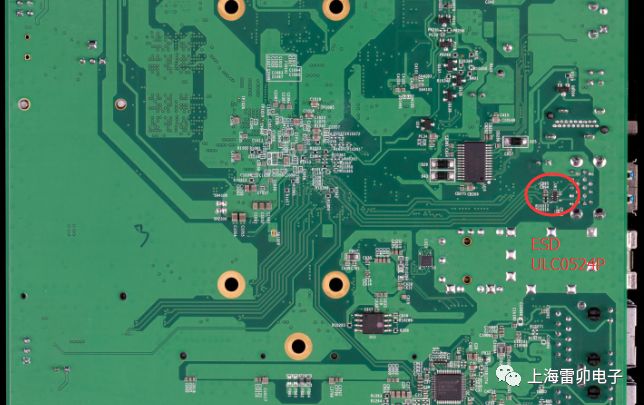

HDMI 用ULC0524P

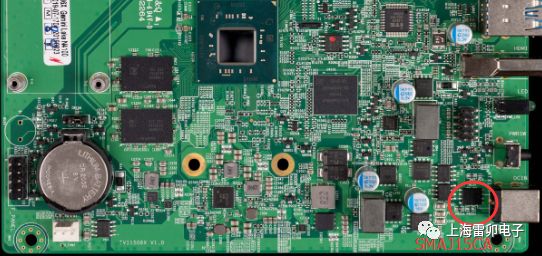

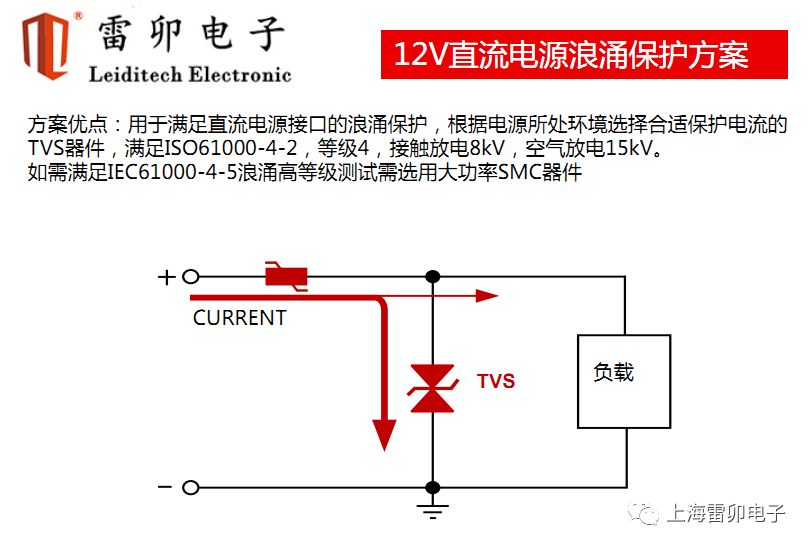

DC 12V供电

电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。

雷卯专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。

雷卯电子电磁兼容技术团队，针对各类通信产品的主芯片方案，免费提供外围静电保护设计参考电路。详见微信小程序“EMC电磁兼容社区”。
