WSRF是爱德万测试最新一代射频测试板卡。相比于前一代的PSRF射频测试子系统，它具有集成度，并行效率更高，配置更加灵活的特点。一经推出，在过去的三年中，迅速得到了全球各大用户的认可。

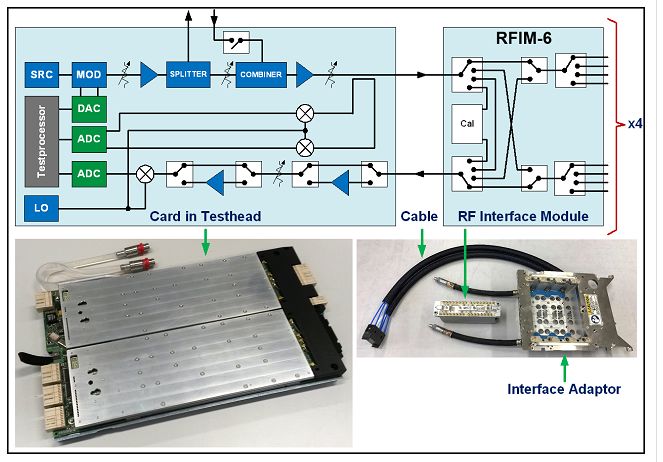

外观上来看，WSRF只是一块比A4纸略大的测试板卡，但是这样一块板卡相当于集成了4套包含射频收发的测试子系统。

每一套射频收发子系统相当于一台射频信号发生器，一台频谱分析仪和一台网络分析仪，提供8个双向的射频测试端口。自带基带AWG和 DGT，实现RF到RF的测试不需要配置额外的模拟板卡，使得它与PSRF相比有着更高的集成度。

在前端模块中，RF输入输出接口的前端，有一个叫splitch的爱德万测试专利的器件，它集成了splitter 和 switch的功能。可以通过软件来控制它工作切换至splitter模式，这样一来1路source就可以在同时扇出到4路的RF接口上同时发射出RF信号，从而实现4个Site RX的并测。

接收信号的时候如果要使用splitter的模式，可以通过FDM（Frequency Division Measure）的方法，将2~4个芯片配置在不同的工作频率，通过200MHz的基带带宽，将2~4路的信号一次采集下来分别计算，实现2~4同测的完全并行TX测试。也可以通过软件控制它工作在switch模式，4个端口可以串行接收RF信号进行测试。软件上用site-interlacing的方式来控制切换，达到几乎和并行相近的效率。

得益于这个splitter，我们可以用1/4的WSRF来时实现Bluetooth, Wi-Fi等IoT芯片的4 Site并测。

WSRF提供灵活的license，1/4的license用户可以使用其中的一套子系统，提供8个双向测试端口。1/2的license用户可以使用两套子系统，提供16个双向测试端口。客户可以根据自己芯片的测试需求，选择对应license，实现最优的测试成本。

一块WSRF包含4套子系统，一共可提供32个双向射频测试端口，可以实现16路发射和16路接收的32同测方案。

一台93K测试机，最多可以安装6块这样的WSRF射频板卡，最多可以提供192个双向的测试端口。每两套子系统之间还可以混频，提供multi-tone射频信号。

例如：用WSRF产生dual tone的信号有两种方式：一种就是用1/2 license，两个subsystem合成dual Tone；另一种是用1/4license，用一个subsystem在WSRF的BB AWG上发送dual tone 信号，经过内部上变频后发出dual tone的射频信号。

如有更多问题欢迎留言咨询，我们的ATE射频测试领域专家水晶姐在线为你解答
