本教程介绍ANSYS Fluent Meshing基于“Watertight Geometry Workflow”-密闭几何网格生成流程，旨在掌握密闭几何体网格生成流程（软件版本2020R1）。

一、Fluent Meshing启动及设置

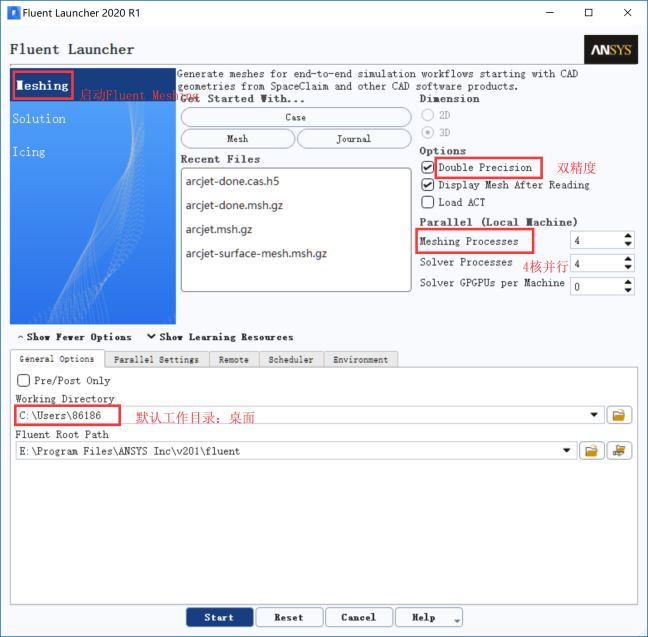

1、双击Fluent2020R1图标，进入Fluent Meshing操作界面（注：2020R1版本软件Fluent Meshing和Fluent启动界面更改）；

启动界面：

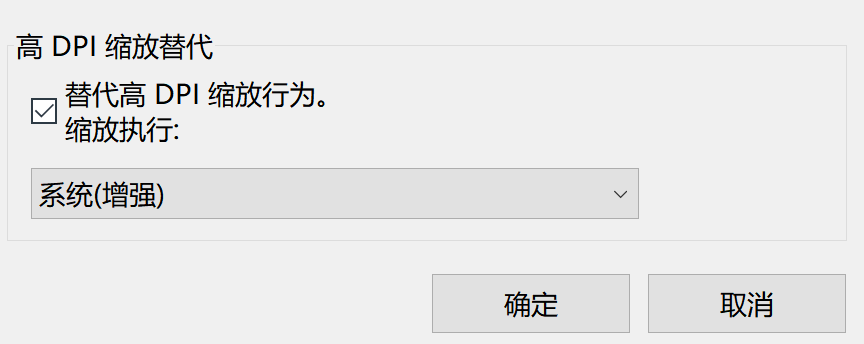

2、软件兼容性问题：导致鼠标中键移动模型和鼠标右键选中模型面“失灵”（部分用户会遇到）；右键-属性-兼容性-更改高DPI设置-勾选“替代高DPI缩放行为”，选择系统/系统（增强）；

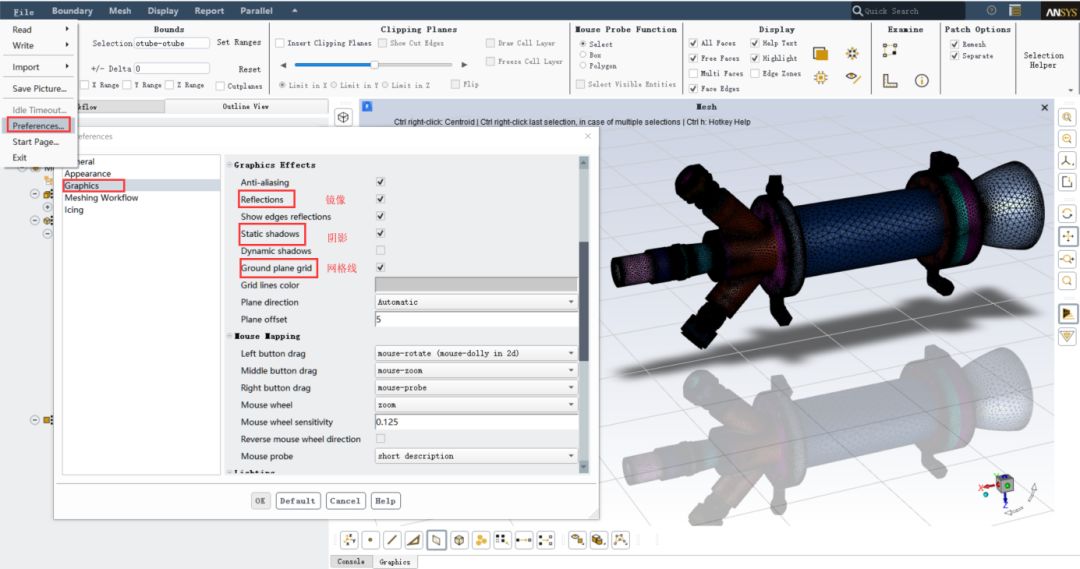

3、图形界面显示调整（允许用户根据喜好进行显示设置）：File-Preference-Graphics进行相应更改设置（去除网格线、阴影和投影效果）；

二、“W T M”-“密闭几何”网格生成流程

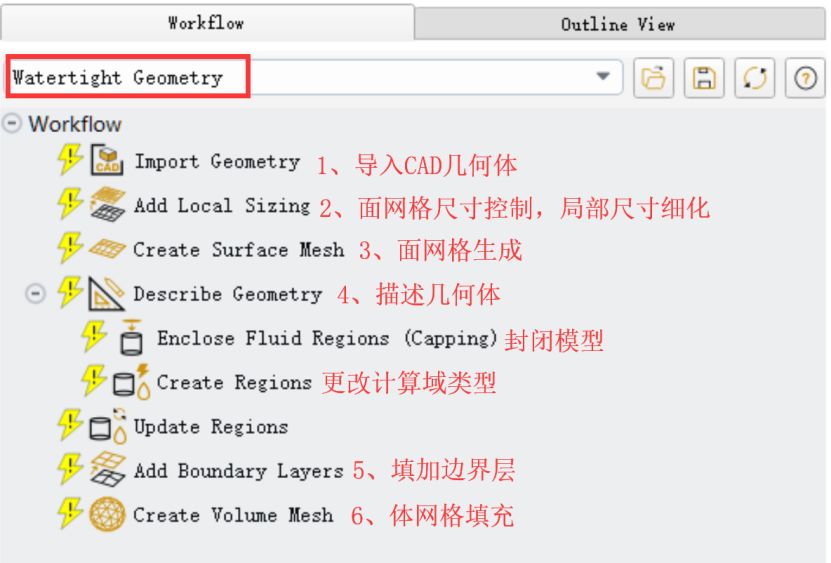

1、在“Workflow”中选择“Watertight Geometry ”导入几何体，流程化网格划分；

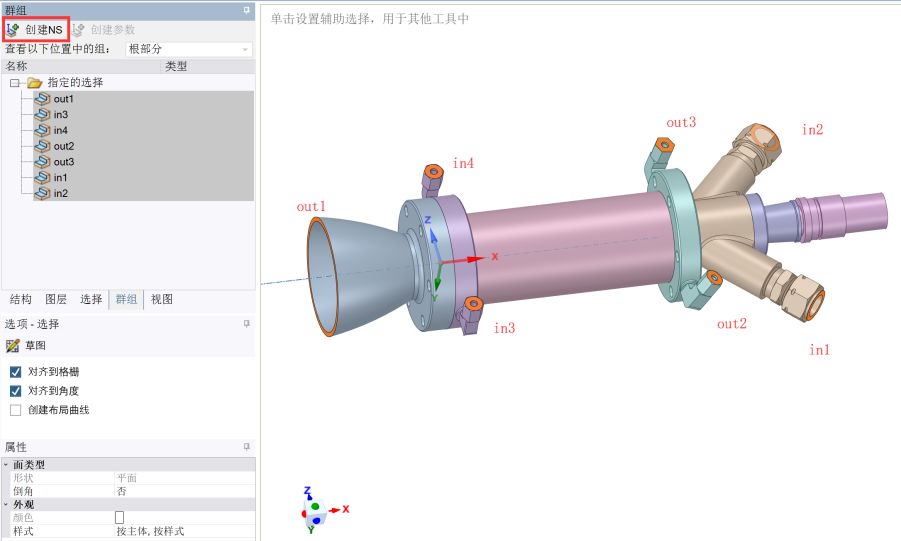

2、应用SpaceClian“群组”功能对模型进/出口边界进行定义；利用“拓扑共享”功能对多体模型进行共享拓扑，允许直接生成共节点的面网格：

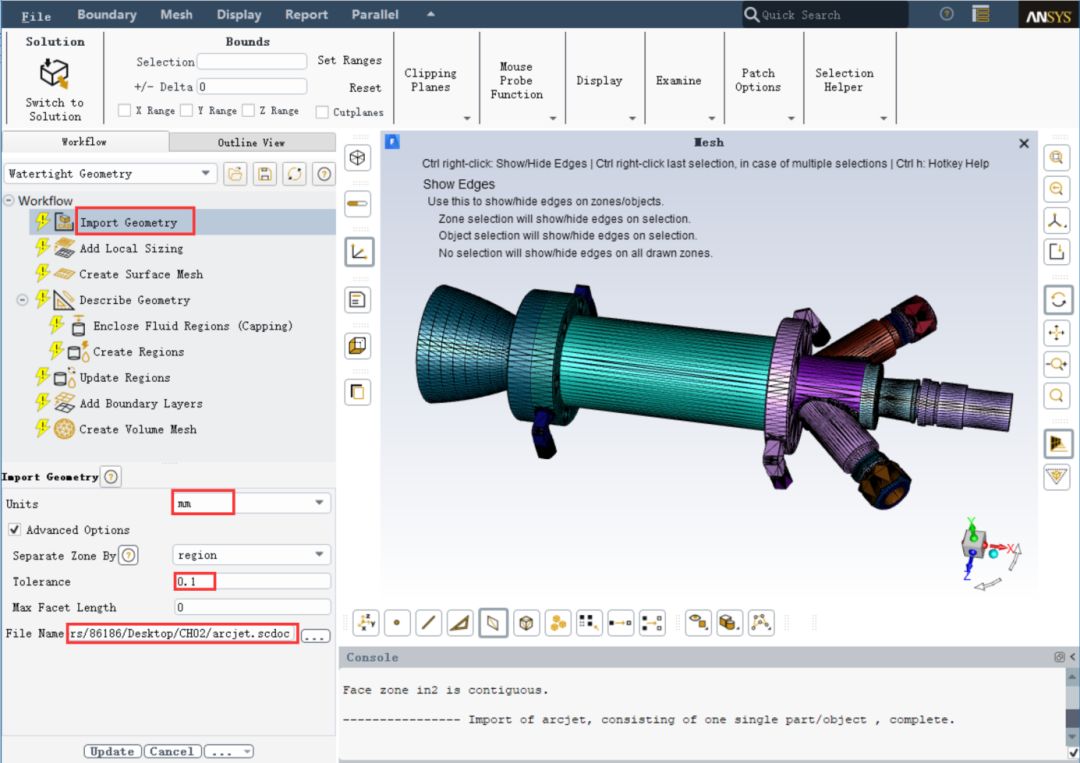

3、导入几何模型：默认单位mm；几何模型容差0.1（模型最小特征尺寸的十分之一），Update；

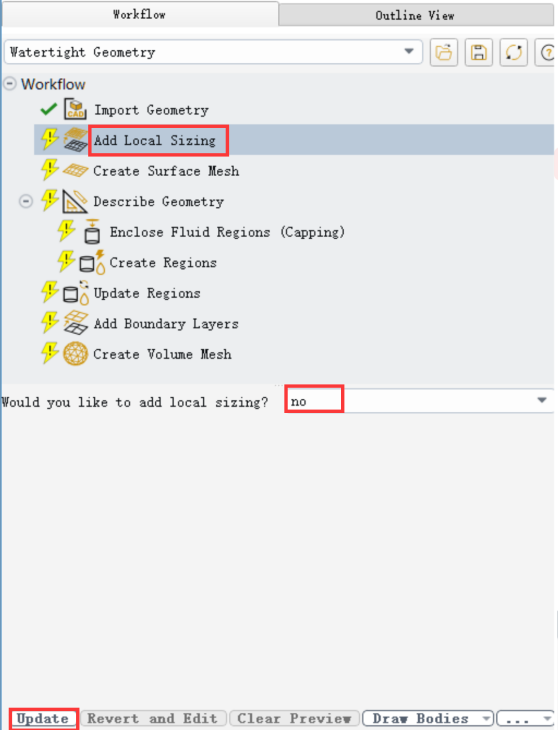

4、局部网格细化：本案例模型简单，不需要额外对局部网格尺寸进行设置；

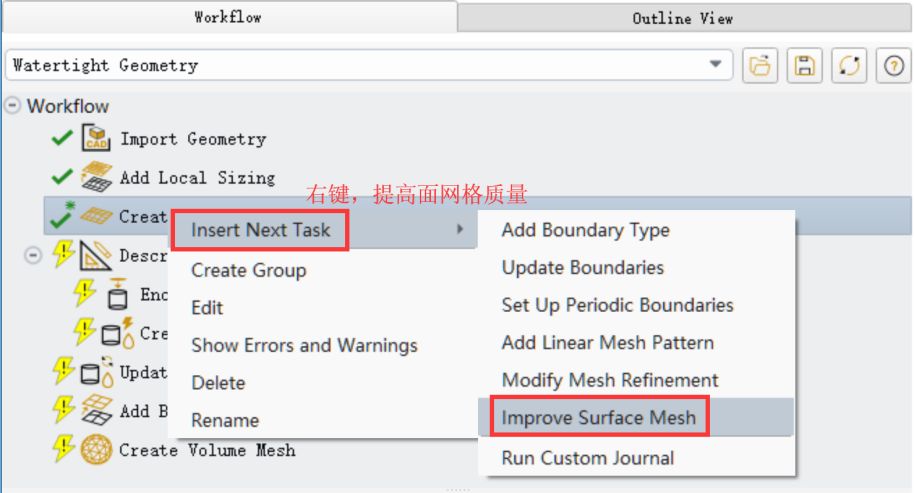

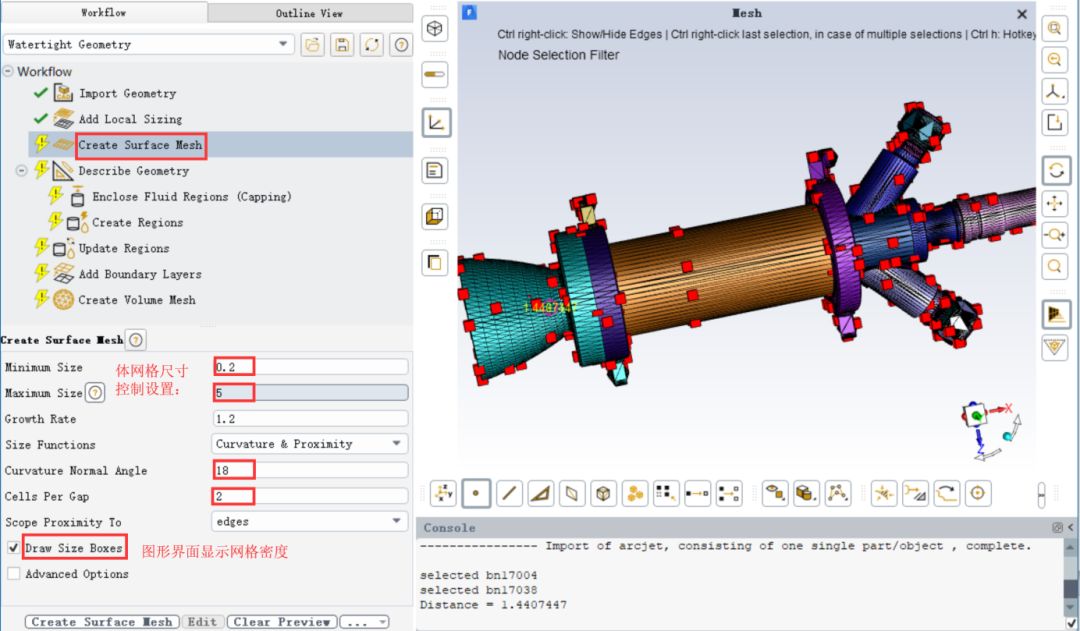

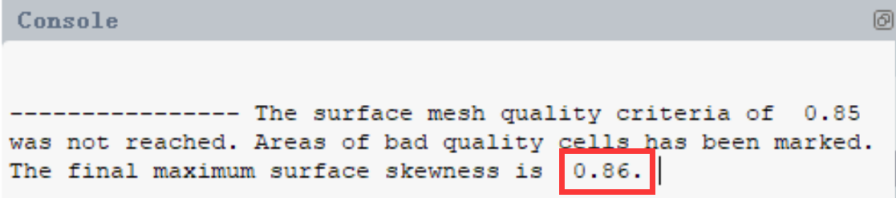

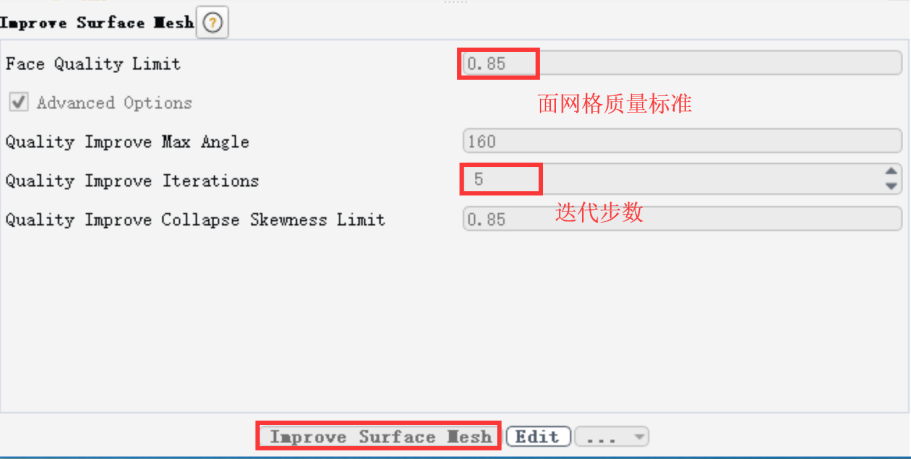

5、面网格生成：设置体网格尺寸参数，进行面网格生成；右键添加“Improve Surface Mesh”提高面网格质量，设置面网格质量偏斜率0.85为优化目标-Improve；

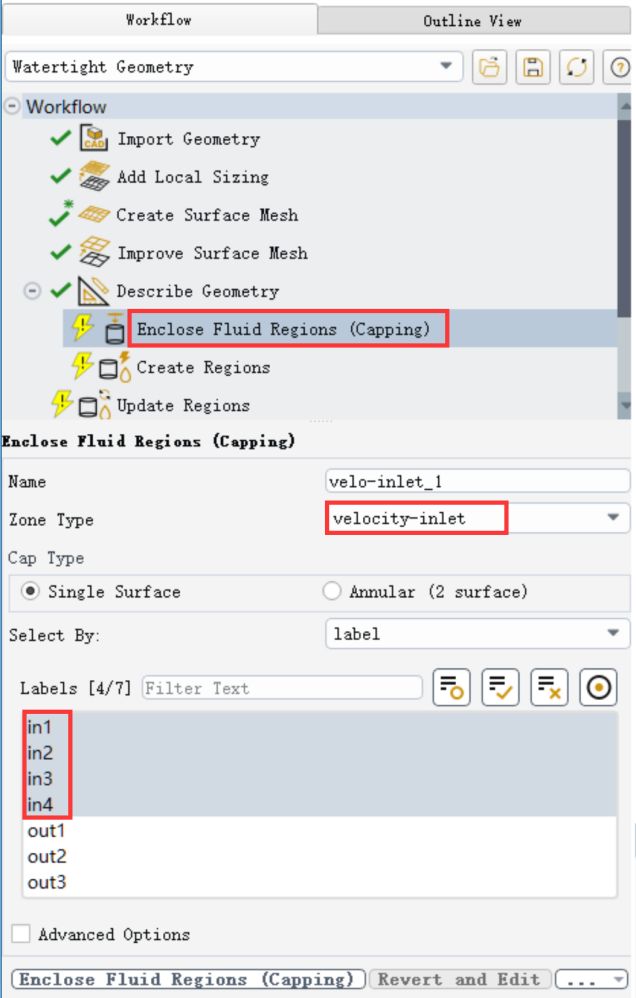

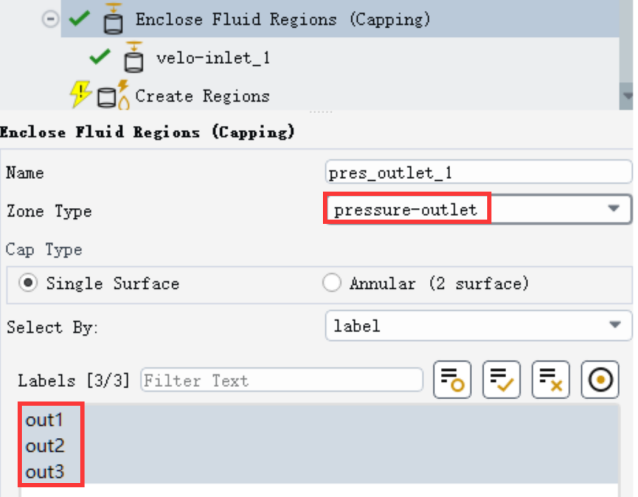

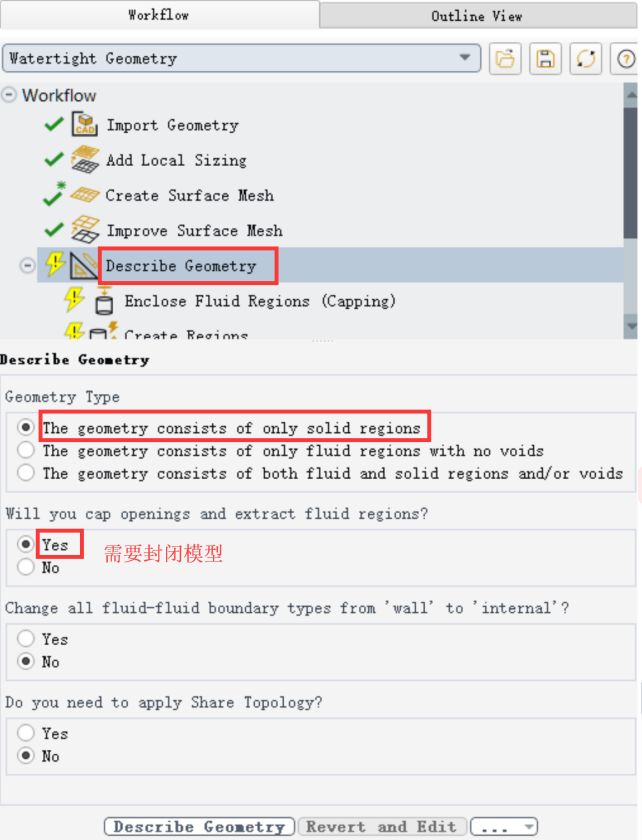

6、模型描述：选择进/出口边界对几何模型进行封闭；

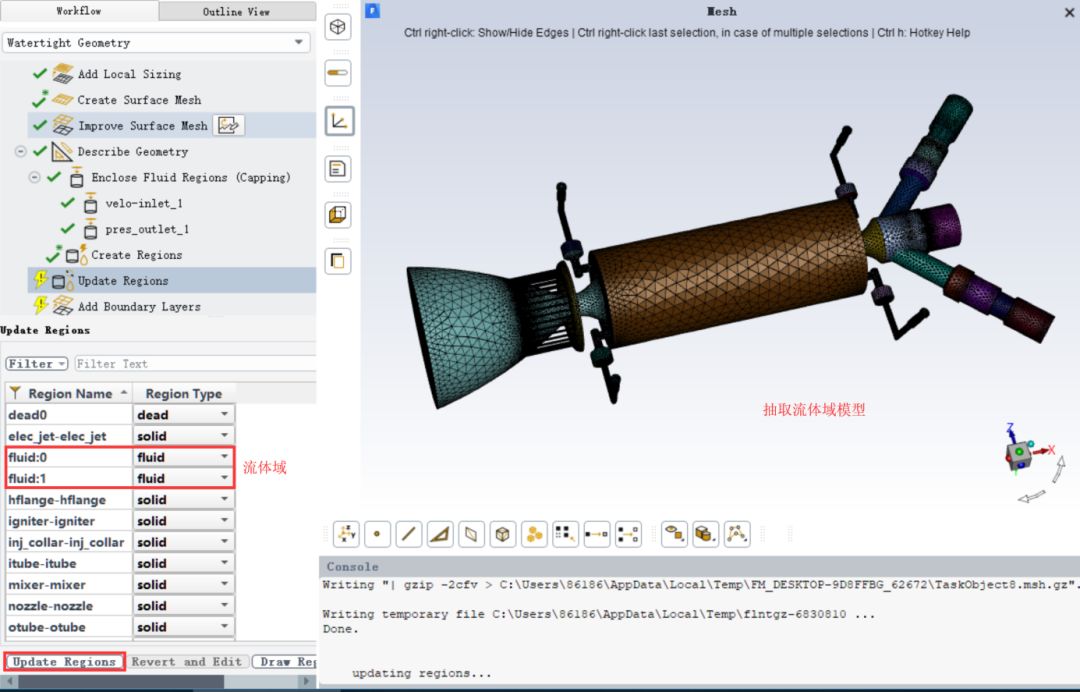

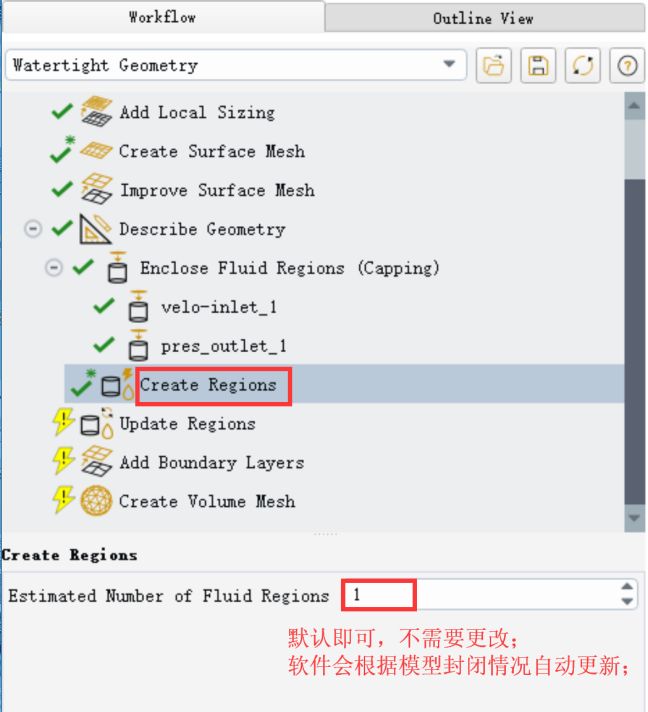

7、创建计算域并对计算域类型进行修改（主要识别流体域）；

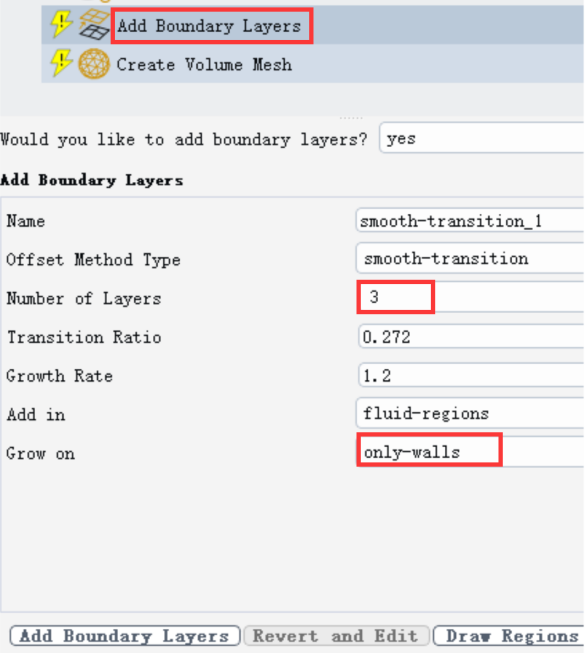

8、边界层网格生成：默认生成3层边界层网格；

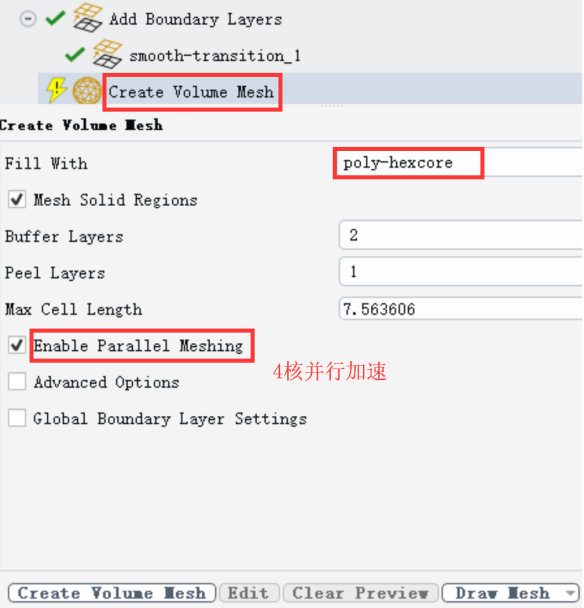

9、体网格填充：采用“混合网格”填充形式；

三、多面体网格和混合网格生成结果对比

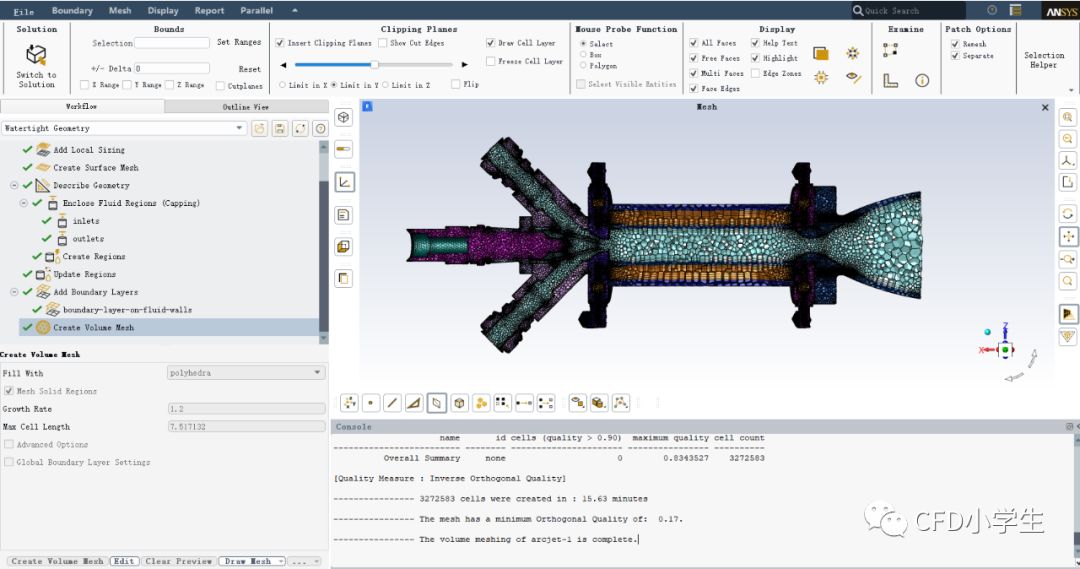

1、多面体网格网填充：体网格填充时间约16min；

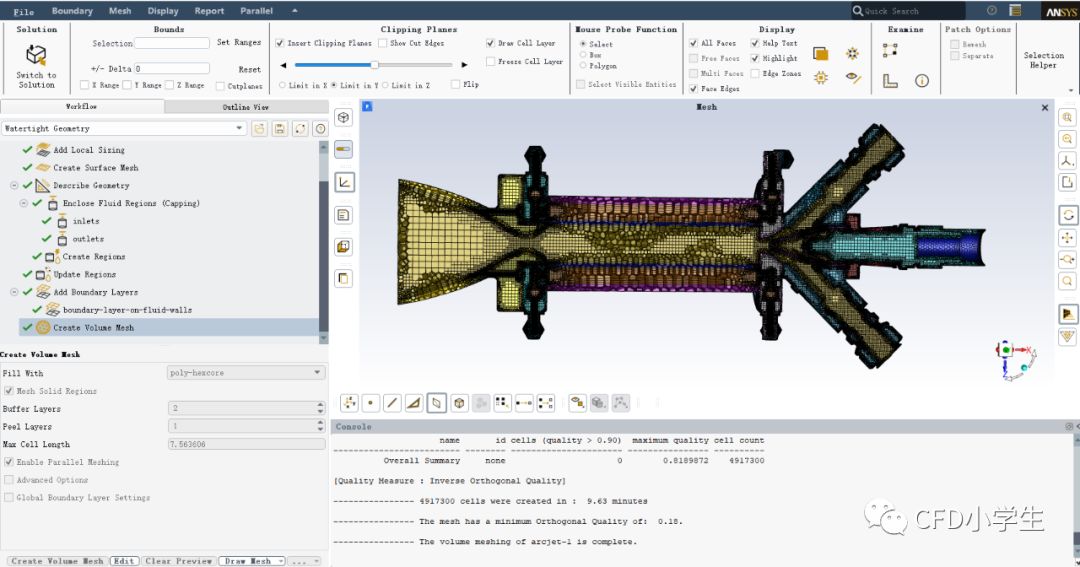

2、混合网格填充：4核并行体网格填充时间约10min；
