小米10的详细拆解，都用了什么芯片？

来源：内容由公众号【芯爵ChipLord】翻译自tech Insights 网站Xiaomi Mi 10 Teardown Analysi一文，点击阅读原文直接跳转英文版，谢谢。

我们本来在等三星Galaxy S20的发布，以便分析高通骁龙865在移动平台的应用，但小米在2月13号提前发布了米10，同样搭配骁龙865 CPU，于是我们选择米10进行拆解分析。

我们等了几天，很快拿到小米旗舰产品并送进实验室进行拆解。到目前为止，我们已经看到所有米10和10 Pro均采用高通骁龙865 CPU并支持LPDDR5 内存，我们首次拆解的手机型号是米10，配置如下:12GB LPDDR5+ 256GB UFS，这是世界上第一个商用高通骁龙865 CPU手机，也是我们见过的第一个商用LPDDR5内存。

这款手机也包含很多高科技芯片，这也是目前我们首次在实验室看到的。

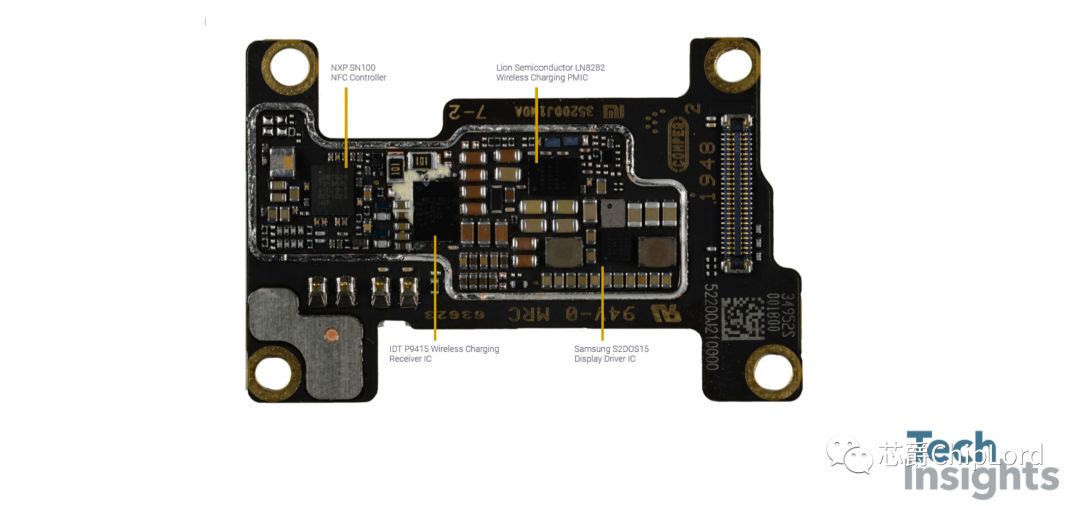

以下带注释的电路板设计精美，很有科技含量。

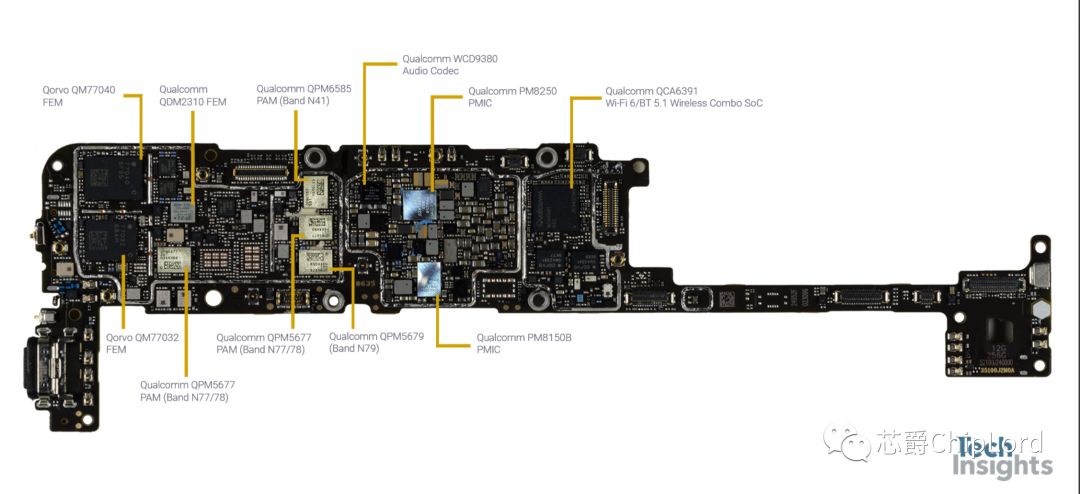

主板照片

LPDDR5内存

小米10拆解元件里面，我们第一次在消费电子中见到12GB LPDDR5内存，三星的产品，型号K3L40BM-BGCN，和高通骁龙865(SM8250)采用PoP(Package-on-Package)封装技术封装在一起。

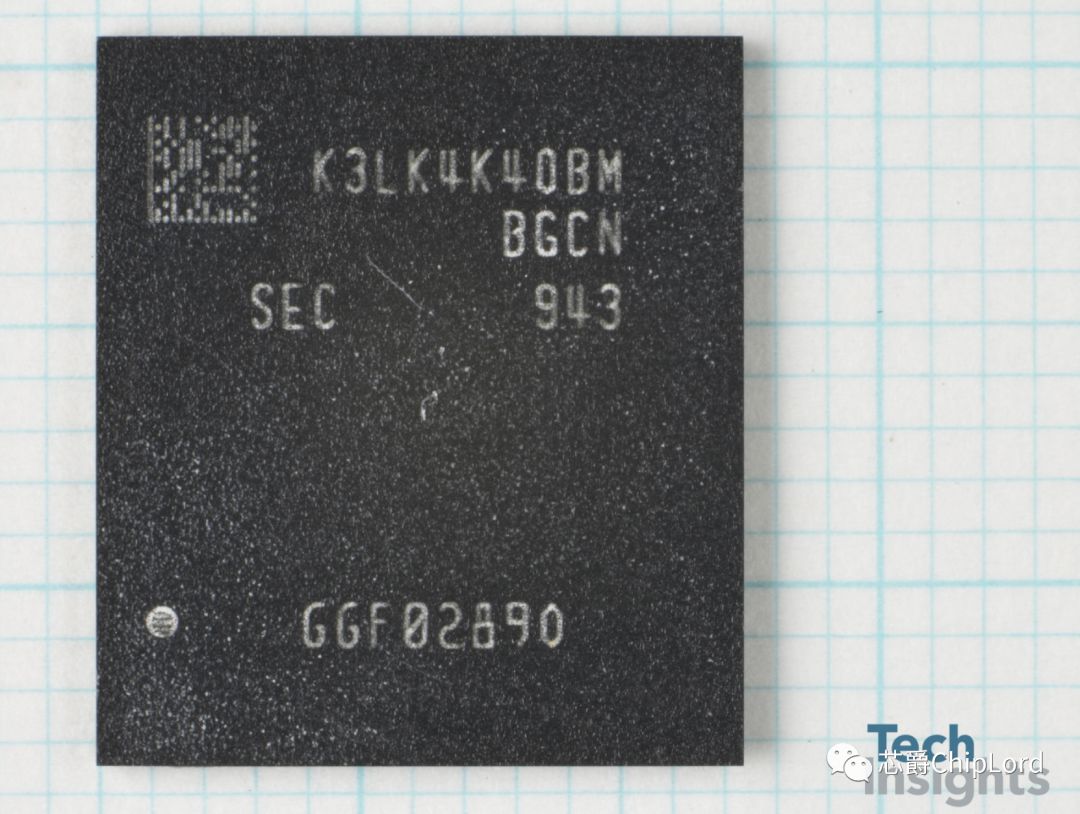

我们拆开了三星12GB K3L40BM-BGCN LPDDR5芯片，该组件由8个 12GB LPDDR5 die K4L2E165Y8组成。

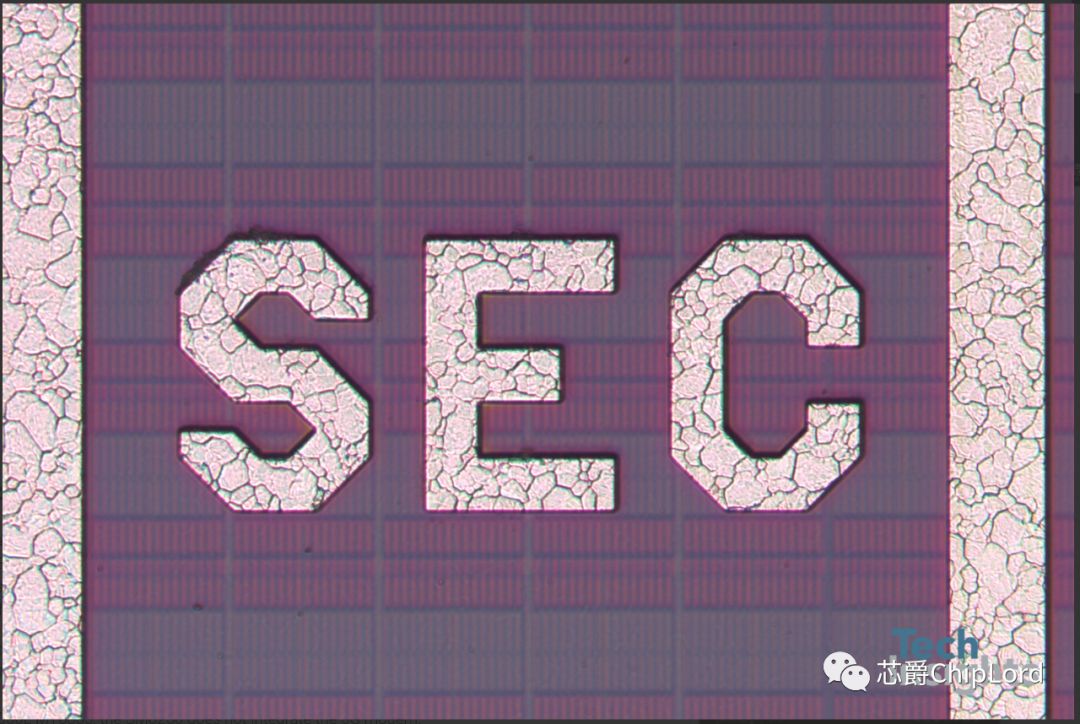

在其他两个米10手机型号中，我们发现三星8 GB K3LK3K30EM-BGCN LPDDR5芯片由8个8GB LPDDR5 die K4L8E165YE封装在一起。下图是12GB 芯片K4L2E165Y8的照片和芯片标记，die大小为4.31 mm x 12.42 mm = 53.53 mm²

在接下来的几周里，我们将对此部分进行深入分析，分析报告将对内存订阅用户公开。

处理器和调制解调器

高通骁龙 865处理器首先在小米手机上应用，由台积电N7P工艺制造。Tech Insights已经分析了台积电7FF工艺技术，包括N7, N7P和N7+，我们将在这部分为Logic订阅用户深入分析，同时我们期待台积电即将推出来的N5工艺。

标记“SM8250”表示的是高通骁龙865应用处理器，与我们分析过的其他5G SOCs 如骁龙765G，三星Exynos 980，海思麒麟990 5G或者联发科的Dimensity 1000L MT6885芯片不同， SM8250不集成5G调制解调器。

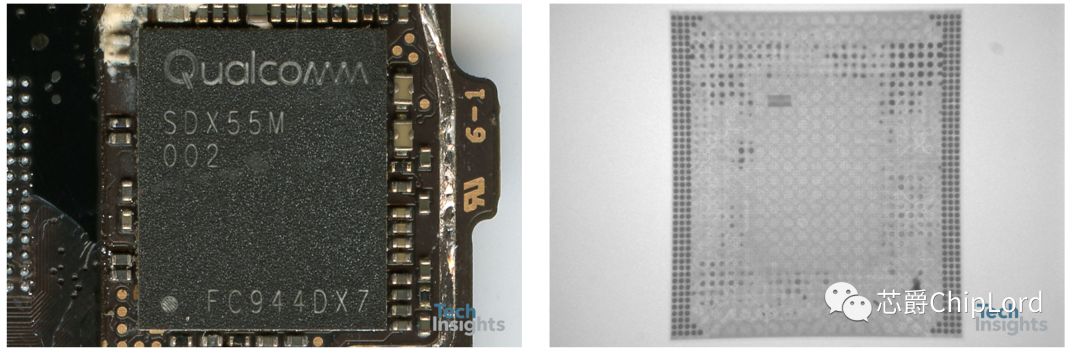

SM8250与外部5G调制解调器（高通公司的SDX55）配合使用， TechInsights将把新的X55与之前的X50调制解调器进行对比，我们将会很快发布数字化平面图分析报告。

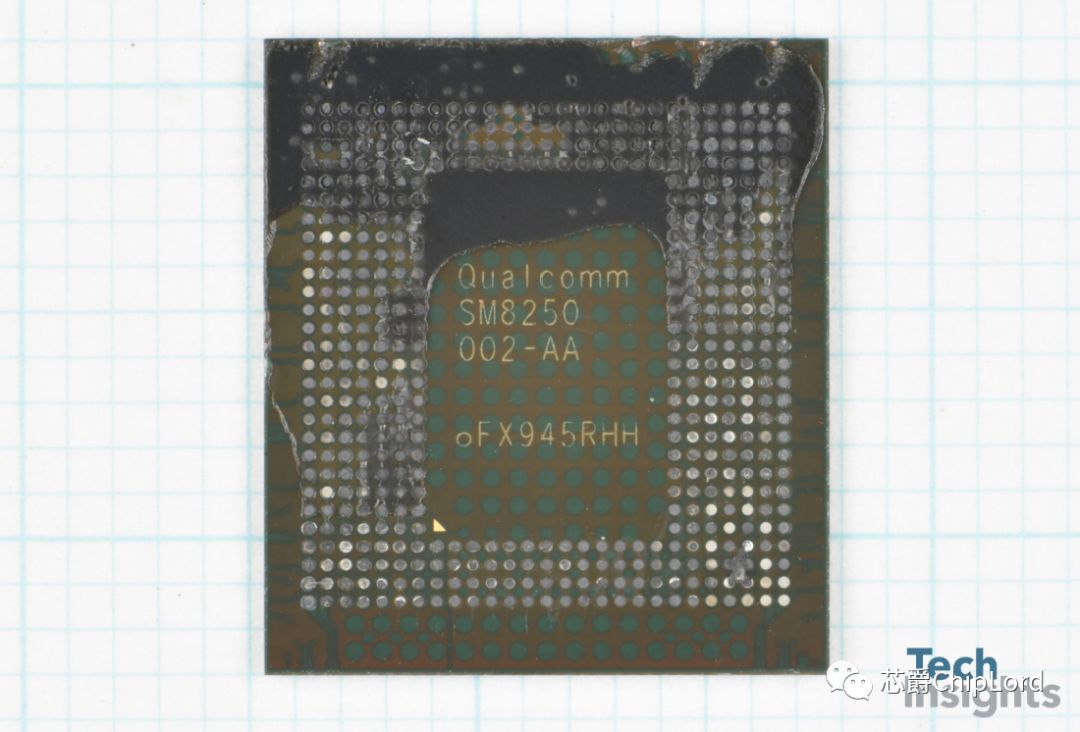

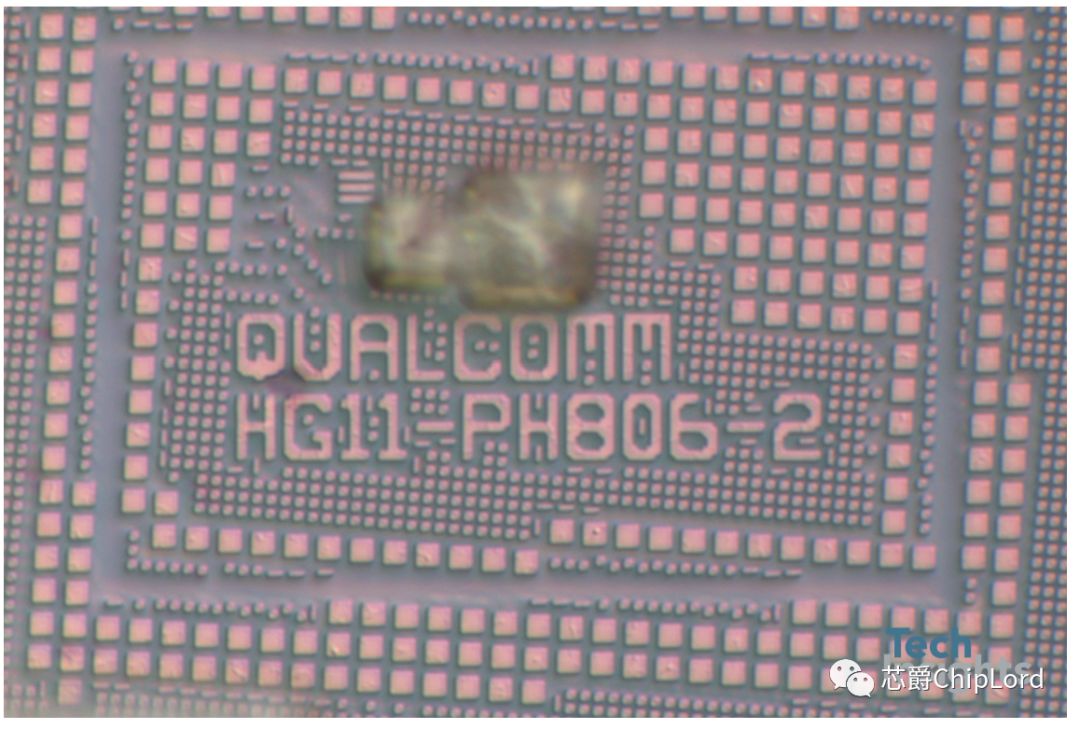

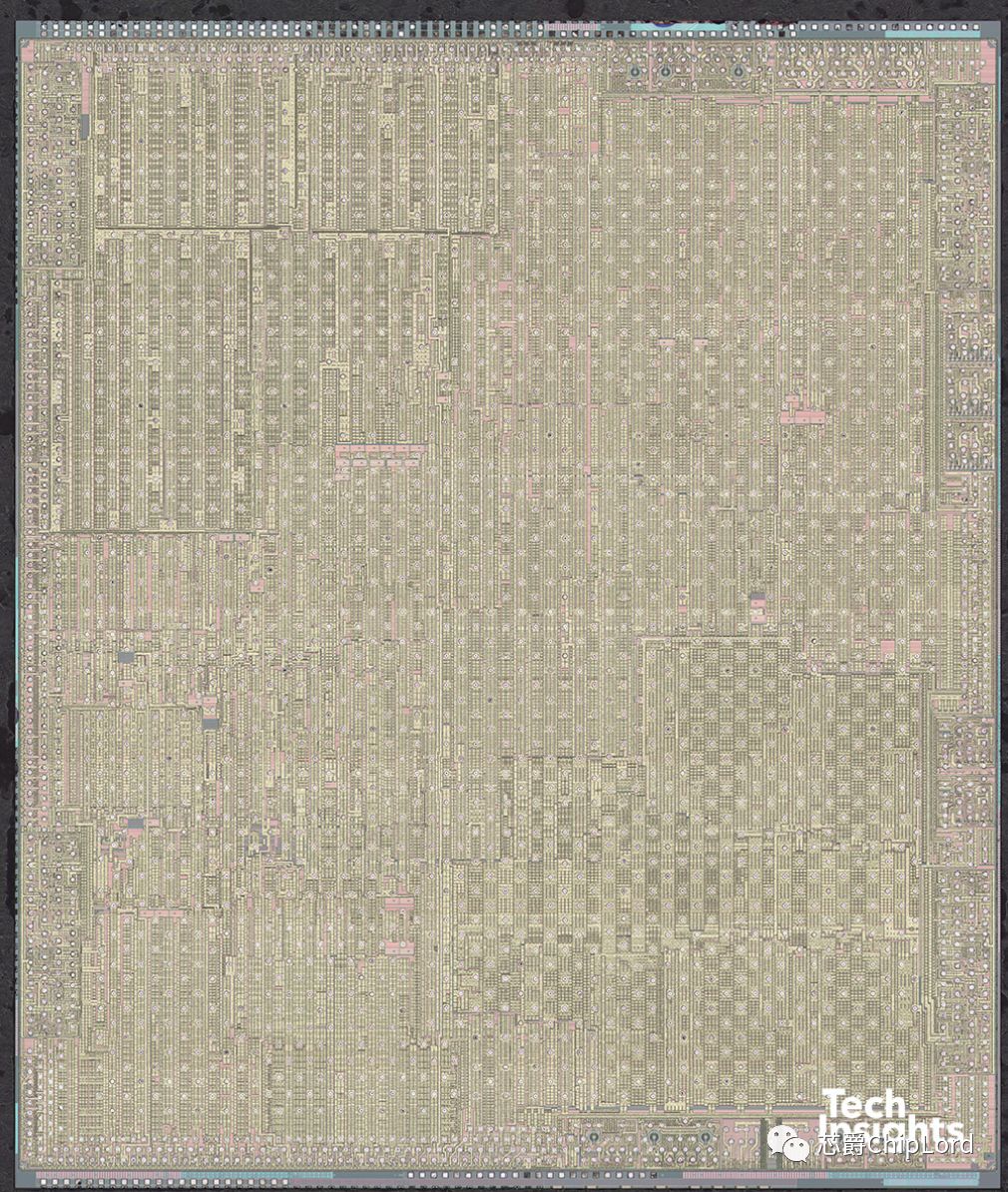

我们已经准备好高通骁龙865处理器(SM8250)也即是 die HG11-PH806-2的照片，芯片尺寸为 8.49 mm x 9.84 mm = 83.54 mm²，与之前台积电N7工艺制造的骁龙855(SM8150) 也即是dieHG11-PC761-2 相比，芯片尺寸增长了14.02%

Wi-Fi/BT

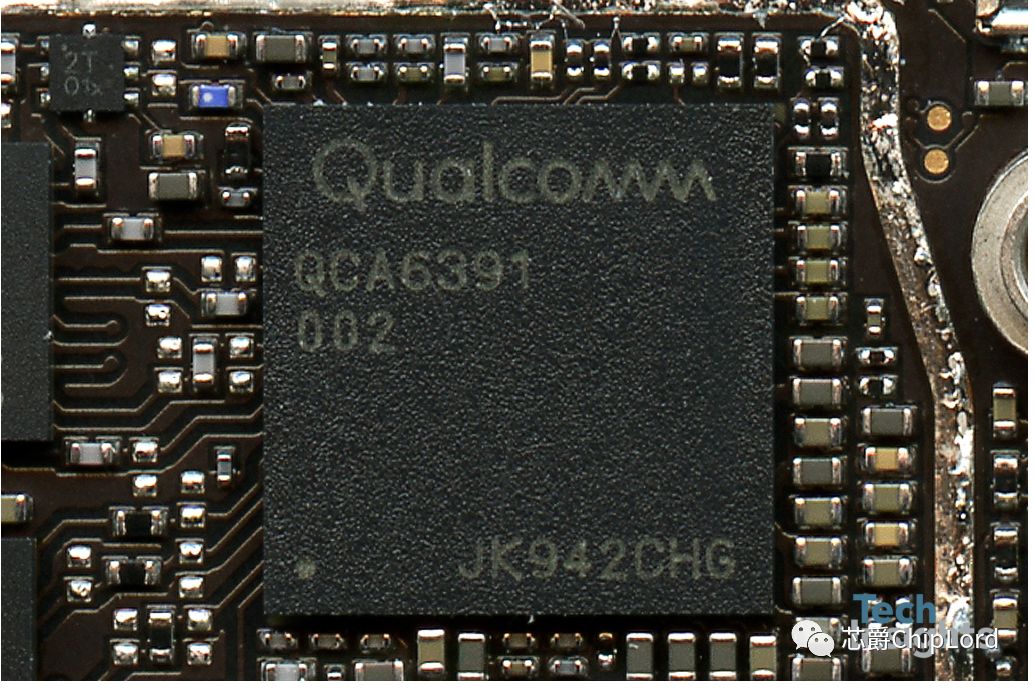

我们发现高通另外一个新产品是Wi-Fi 6/BT 5.1 无线组合SOC QCA6391，这似乎是高通的FastConnect 6800系列产品的一部分，TechInsights将会发布basic floorplan分析报告。

制造成本

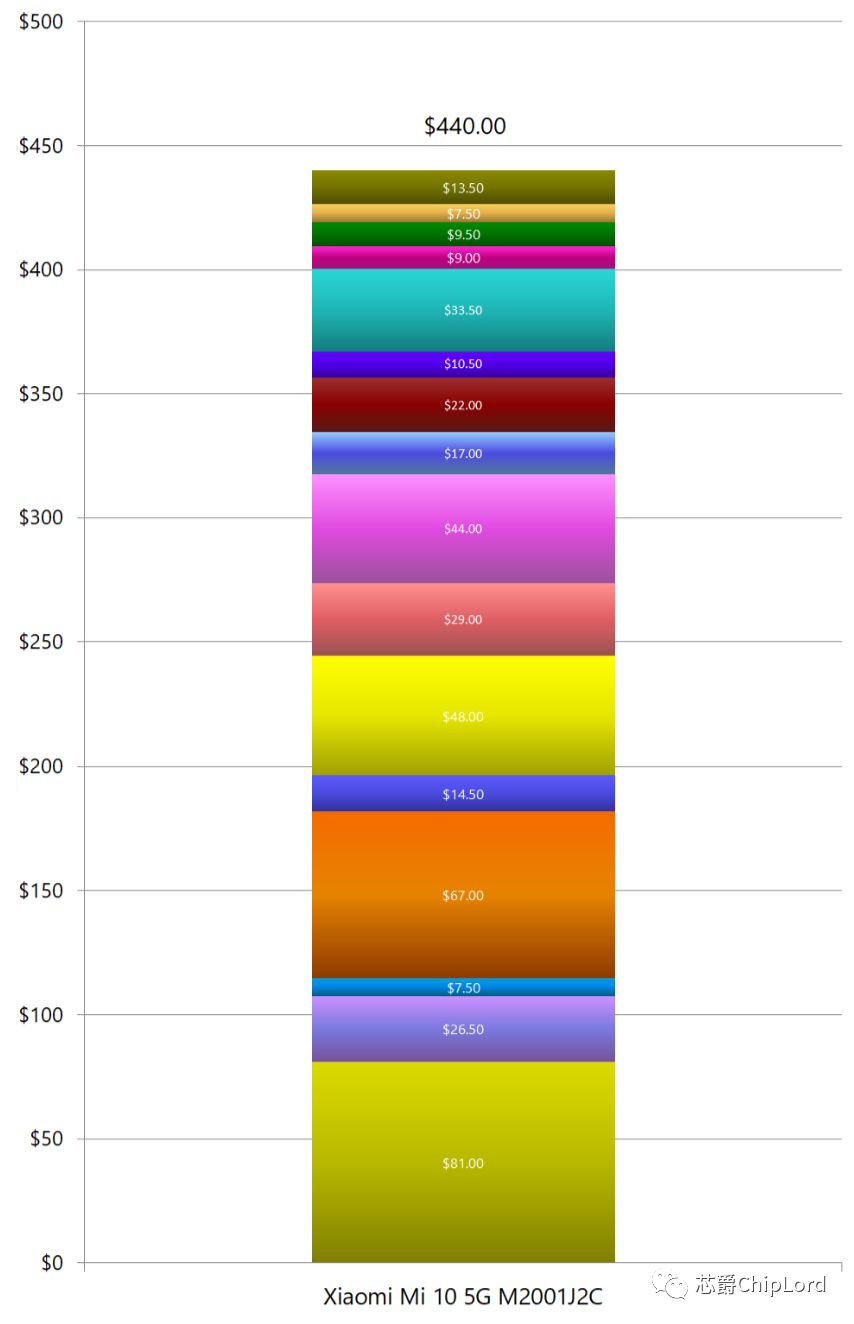

我们对手机中的组件的初步成本分析已经完成。根据我们的估计，米10 5G的制造成本大约为$440，摘要中包含了我们评估的不同成本类别的高级细分，该摘要可在此页面下载。

后续分析

我们将在一段时间内继续分析小米10系列手机，正如小米和美光宣布的那样，我们期待下次能看到美光LPDDR5内存。

这款旗舰系列手机中包含很多全新的芯片，我们将会根据订阅用来来分析不同部分，包括memory, logic, Mobile RF, Power, loT SOC等待。

在未来，我们将在此添加更多新的发现，敬请关注。

个人总结

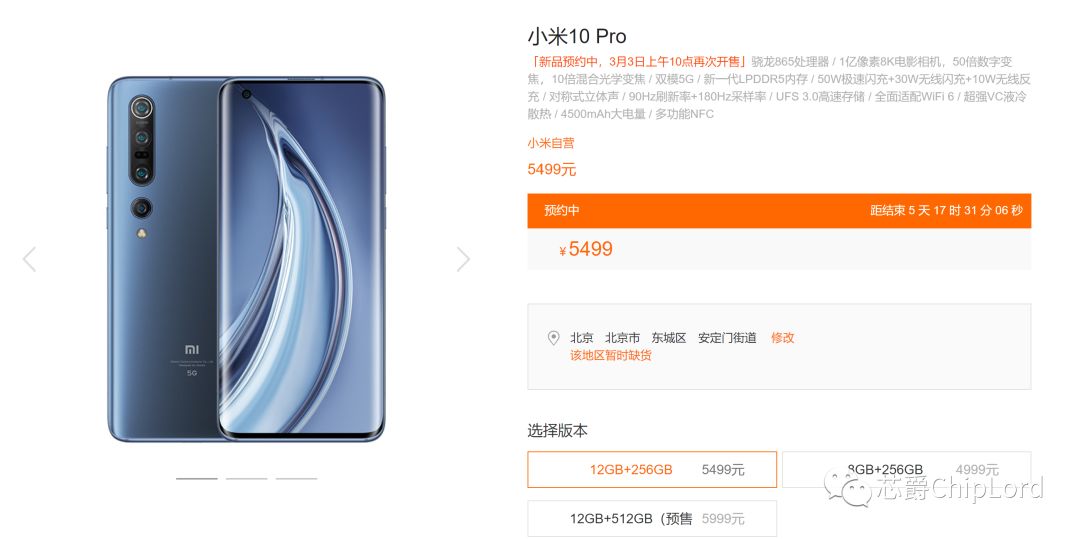

看完分析报告后，我特地去小米官网研究了下，这款手机号称是小米十周年梦幻之作，拆解型号的价格为5499 RMB。

接下来简单介绍下骁龙865 CUP和LPDDR5内存。

骁龙865目前在Android领域备受关注，作为高通骁龙800系类最新产品，采用台积电7nm工艺，和上一代855产品，性能提升25%(官方宣称)

，在各大跑分平台成绩远胜麒麟990，Exynos980以及联发科天玑1000系列，但与苹果A13仍有差距。

LPDDR5其实是一套存储标准，目前是RAM上最新标准，上一代是LPDDR4，其支持每秒6400MT的I/O速率，相比LPDDR4第一版提升了50%，此外LPDDR5还增加了低功耗功能，调整了核心和I/O的动态平和电压等多个特性。

还有个问题就是，小米10采用了高通全套芯片，这与华为手机大量采用海思自研芯片形成了鲜明的对比，不知各位如何看待？

个人观点，我们可以支持并鼓励产业升级，但不能道德绑架，厂商出于商业原因选择国外供应商，无可厚非。对于一款手机，看自己预算，喜欢就买，不喜欢勿喷，反正我没用过小米手机，哈哈。
