达晨Family | 锐石创芯推出全球首创极具性价比优势的5G射频前端解决方案

锐石成立于2017年4月，是一家射频前端供应商，专注于高性能的通信终端射频前端产品的研发及销售，以满足手机厂商在4G、5G和物联网市场对射频前端产品的需求。

锐石于2020年1月完成了1.5亿的B轮融资，获得了来自于华勤通讯、顺为资本、恒信华业等战略合作方及投资方的投资，同时本轮老股东上海临芯投资跟投。此前，锐石已完成了多轮融资，其中，在2018年8月完成的Pre-A轮融资是由达晨财智领投。

5G除了对原4G频段进行重耕以外，还引入了n41、n77、n79等5G NR频段，在系统架构上采用SRS、MIMO等技术，使得5G射频前端系统变得异常复杂。同时伴随的是PCB布板面积和成本的增加。据客户反馈，5G手机射频前端的PCB布板面积是4G的3倍以上(增加功率放大器、滤波器、天线调谐、双工器、开关、低噪放、MIMO接收模块等)。因此，射频前端的成本也从4G时代的不到5美金上升到22美金(1T4R)，手机厂商将面临PCB布板面积、成本、天线设计复杂性等重大挑战。

为了应对手机厂商对5G射频前端成本及布板面积的巨大挑战，锐石创芯推出了业内首创能同时支持5G SA和NSA ENDC技术的射频前端产品RR88643-91。RR88643-91是业内首颗兼容5G N41及支持N41/B41 PC2的射频前端模块。也同样支持NSA模式下的LB+n41和MB+n41等ENDC模式。尤其针对中移动Band3+n41 EN-DC组合，RR88643-91进行了深入的设计优化以解决双PA工作模式下的交调信号（IMD4、IMD6）带来的B3 RX de-sense问题。

RR88643-91在NSA模式下省去一颗外置N41频段发射模块的需求，在节省面积和成本方面RR88643-91优势凸显。其中RR88643-91的中频段放大器采用差异化设计架构，支持30dBm (Vcc=3.4V)的线性功率以弥补5G前端架构带来的额外损耗。高频段B40、B41在非升压模式下支持30dBm的线性功率，升压模式下支持32dBm的线性功率。在同等功率下，RR88643-91效率优势明显，有利于降低5G应用的功耗。

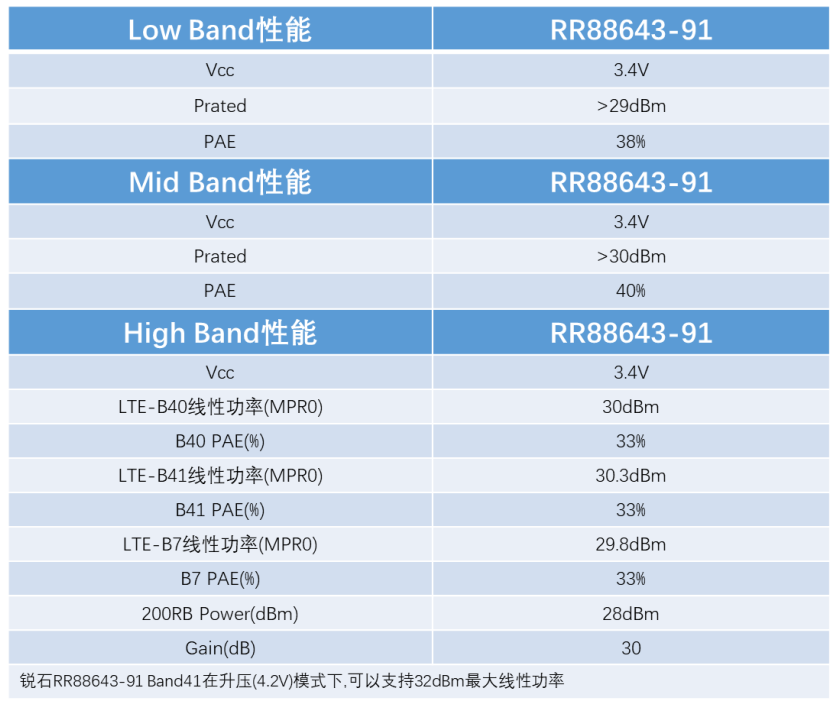

4G性能表

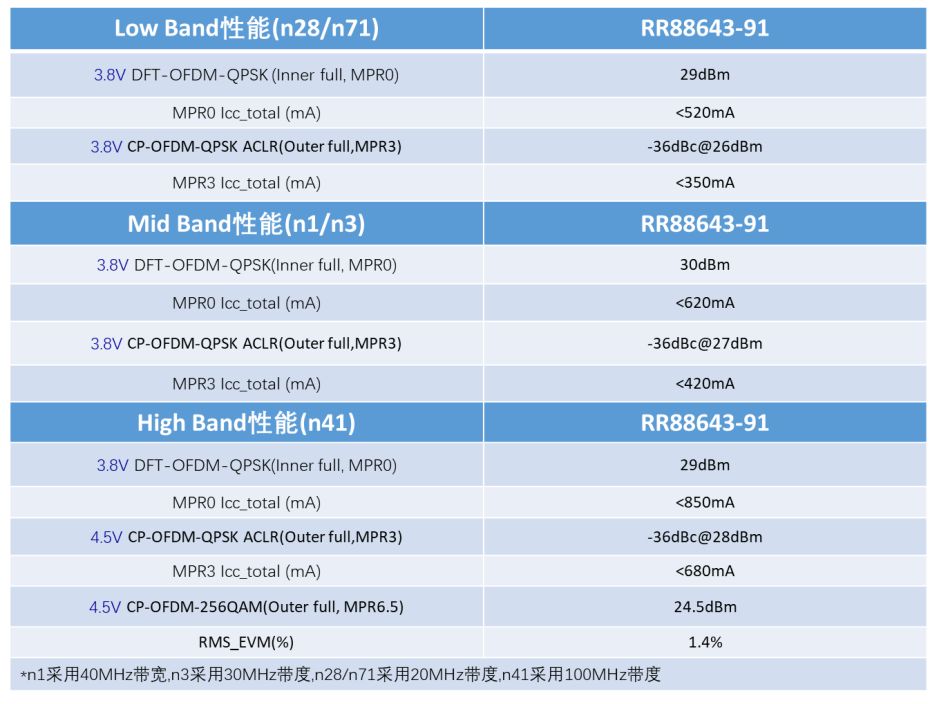

5G主要性能表

R88643-91采用独特的射频架构技术，实现在单一模组内两颗PA同时工作，同时也解决客户最为关心的几个关键问题：

1、集成Dual MIPI2.1，可实现HB一路MIPI总线控制，LB和MB一路MIPI总线控制。

2、两颗PA在一个模组内双开的散热问题。

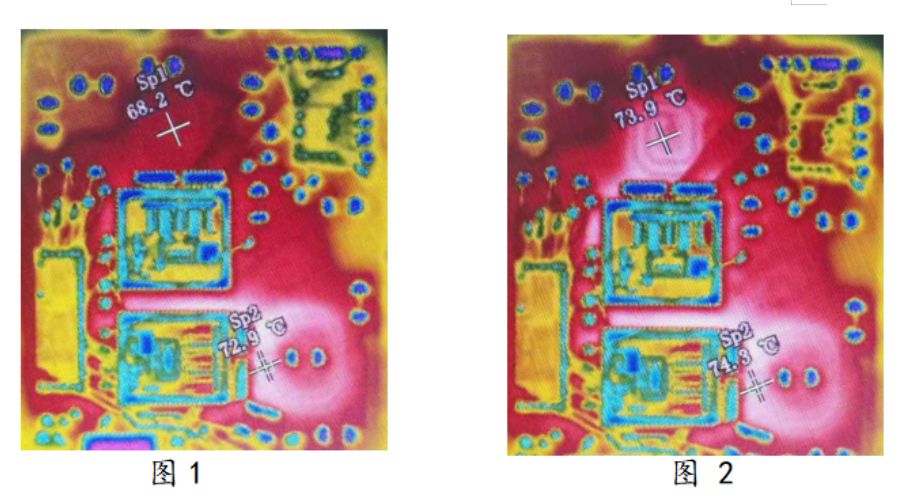

图1所示为单PA工作下的热成像。MB PA工作，功率28.5dBm。同时HB PA关闭。图2所示为双PA工作下的热成像。MB和HB PA同时工作，功率均为28.5dBm。

从对比数据可以看出，对比单PA工作状态，双PA工作状态对于MB PA的温度增加不超过2度。双开状态的热差异不会对系统应用如不同模式下的校准等形成问题。

3、两颗PA同时工作的效率问题。

RR88643-91的中频和高频PA采用差异化的设计架构，在功率输出及效率上有着显著的优势。

4、 Band3+n41 EN-DC模式下带来的系统交调问题。

由于在Band 3和n41的ENDC情景下，IMD4和IMD6直接落在Band 3的RX频段，造成潜在的Band 3 RX de-sense风险。因此，如何有效的控制交调产物，是该产品的难点之一。

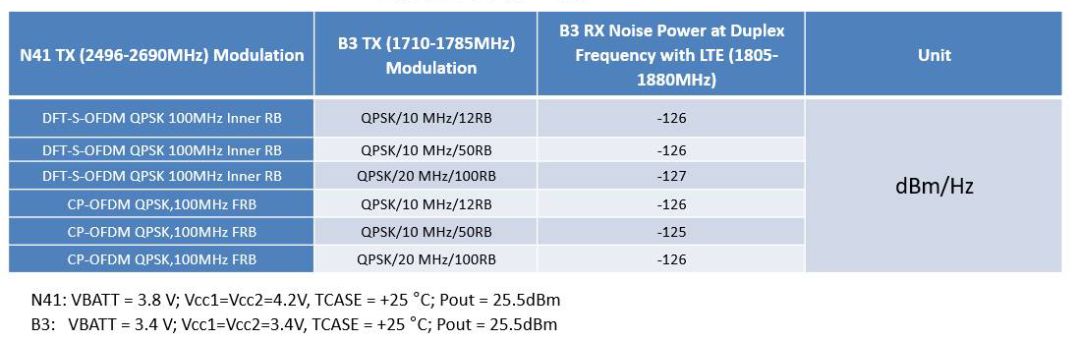

上图所示为实测的双调制下的交调结果，考虑到Band 3双工器的隔离，RR88643-91即使在Band 3和n41的ENDC模式下，也不会造成Band 3的de-sense问题。

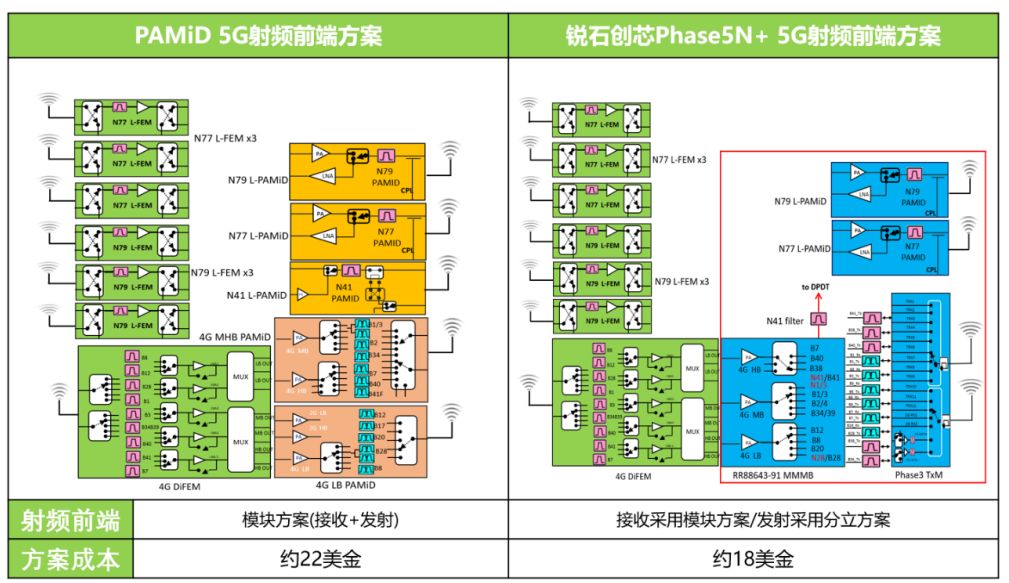

同时锐石创芯推出基于Phase2架构的5G射频前端方案Phase 5N+，满足了手机终端客户对成本的诉求,同时也为行业提供了多元化的5G解决方案。图4所示为锐石推出的Phase 5N+方案与全PAMiD 5G方案的对比，Phase 5N+复用了绝大部分的4G供应链资源，在成本、灵活度等多方面有着显著的优势。

达晨财智投资总监陈泽认为：“2020年将是5G商业化应用的元年。由于5G系统复杂度的提升，无线通信终端中的射频前端器件成本比重将进一步提高，其复杂度也将随之提升，给器件研发提出了新的要求。具体来说，HPUE、载波聚合和MIMO将是射频前端将面临的三大关键技术挑战。锐石创芯团队务实专注，锐意进取，具备丰富的产业经验，并经历了严苛的市场检验，在充分发挥技术创新、迭代效率等核心竞争优势的基础上，也得到了化合物半导体供应商的战略性支持，质量、成本优势进一步凸显，走在了国内同行的前列，未来必将成为国内射频器件领域最具竞争力的创业团队之一。”
