极致PCB设计全流程网课计划 I 基础一：设计图纸导入

耀创深圳 今天

以下文章来源于Cadence楷登PCB及封装资源中心 ，作者郑凤仙

Cadence楷登PCB及封装资源中心
Cadence楷登PCB及封装资源中心

Cadence是唯一一家为整个电子设计链提供专业技术、工具、IP及硬件的公司。产品应用于消费电子、云数据中心、汽车、航空、物联网等行业领域。Cadence创新的 “智能系统设计” 战略助力客户优化设计、缩短开发周期、打造行业领先产品。


点击上方蓝色字订阅内容


PCB设计启动，原理图、结构图的设计信息导入PCB设计工具时，您是否会有以下疑惑：

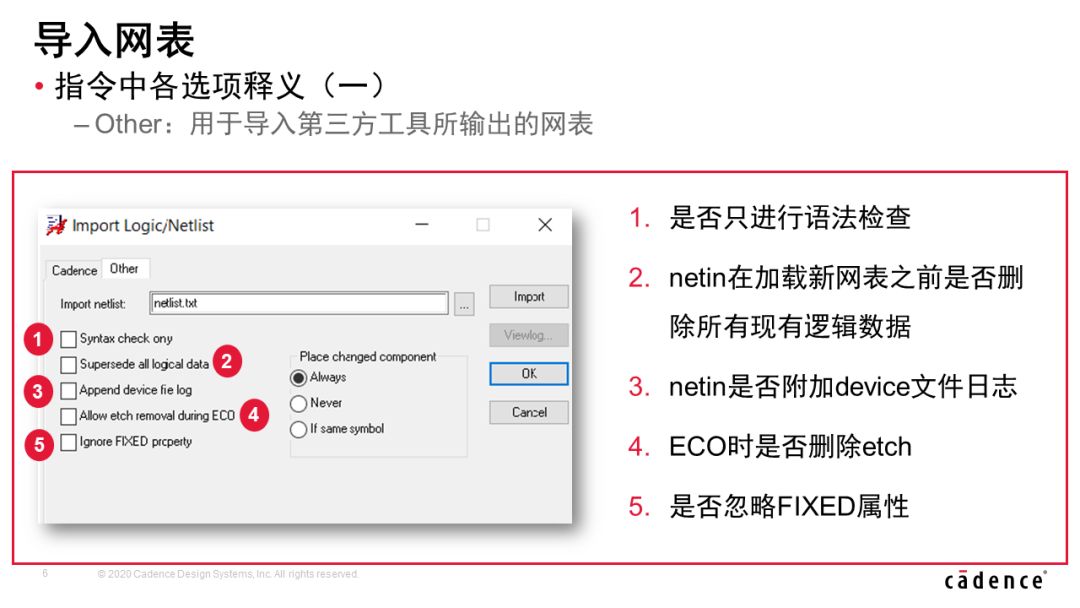

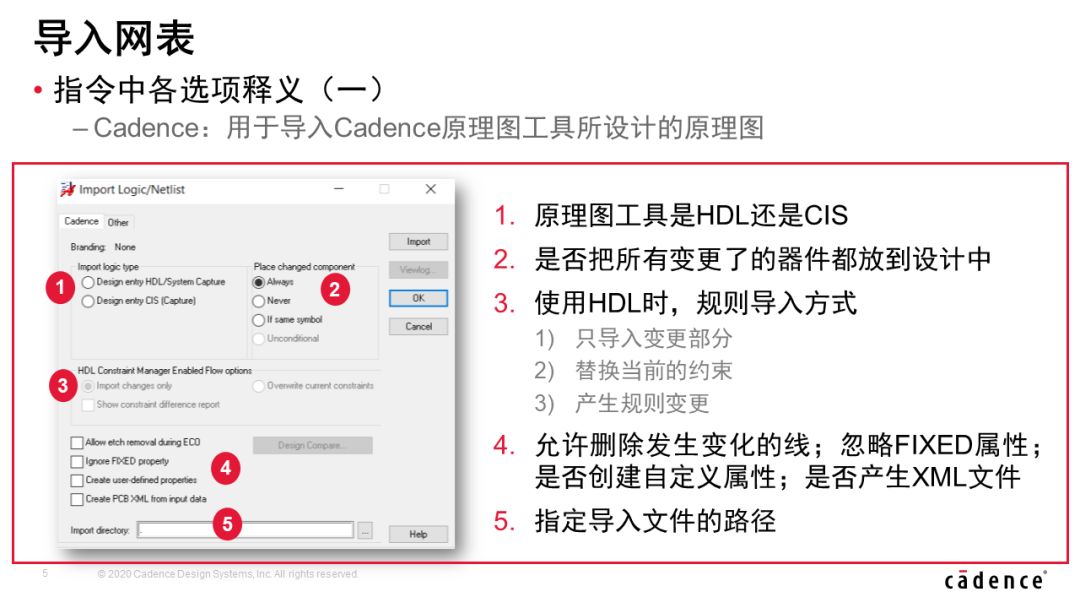

  • 执行命令时，每个选项有什么意义？

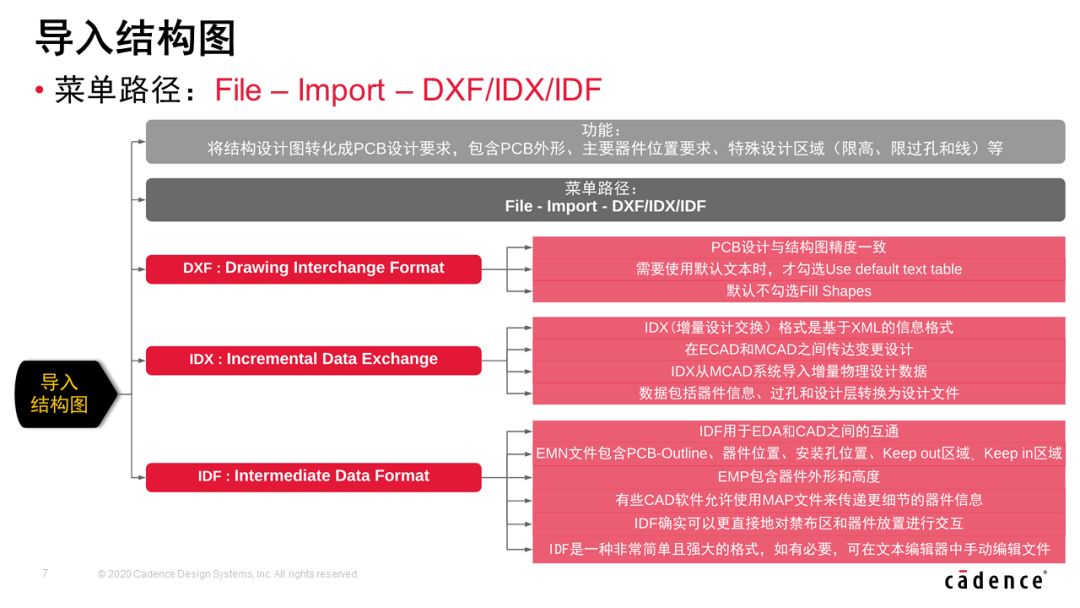

  • DXF、IDX…这些文件都是什么？

  • 如何选择才能保证快速高质量完成PCB设计？

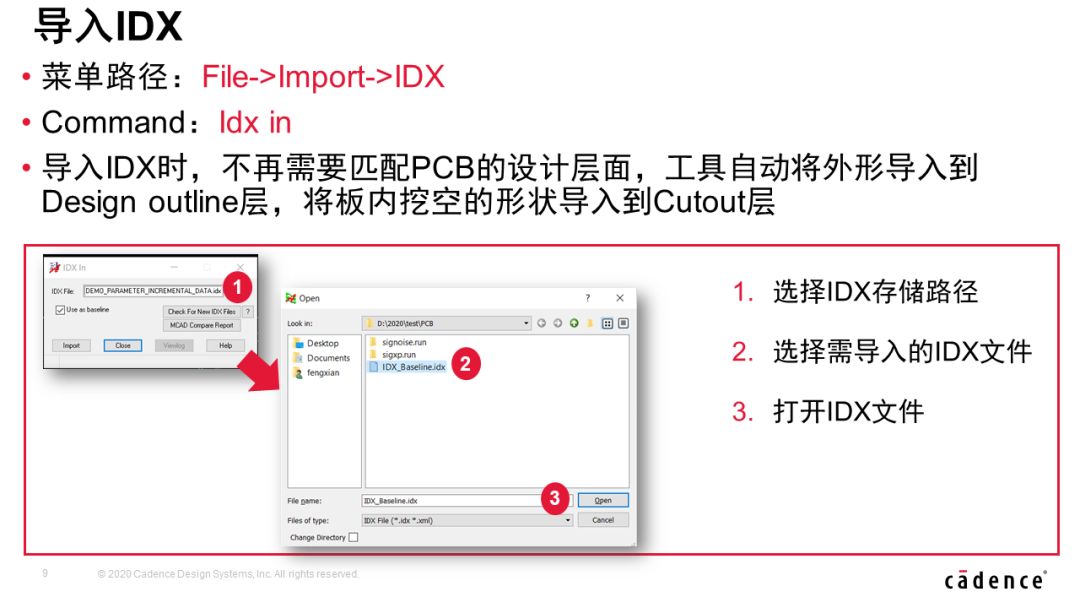

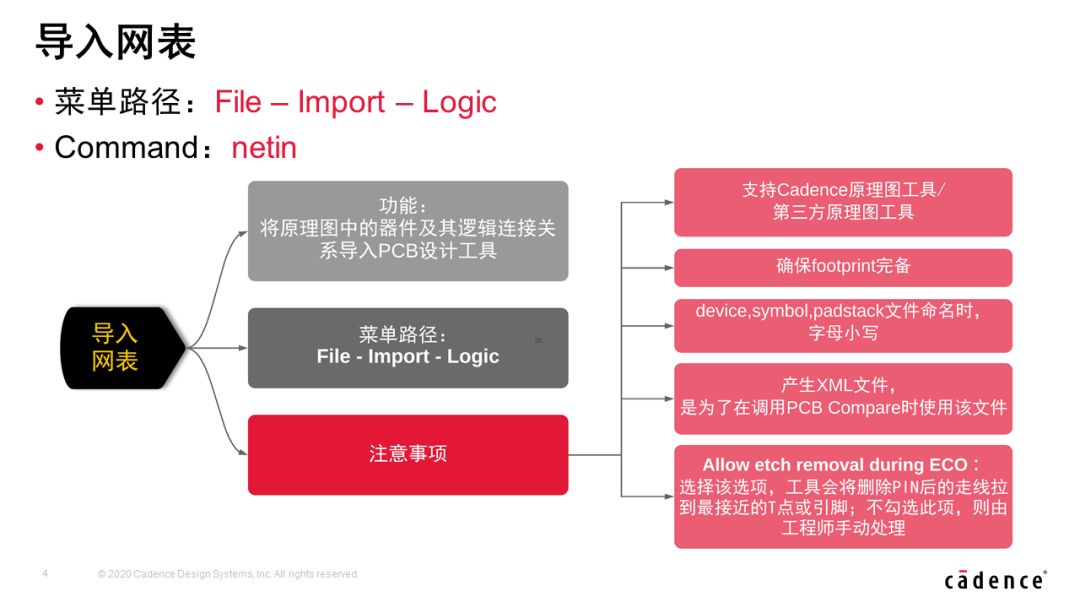

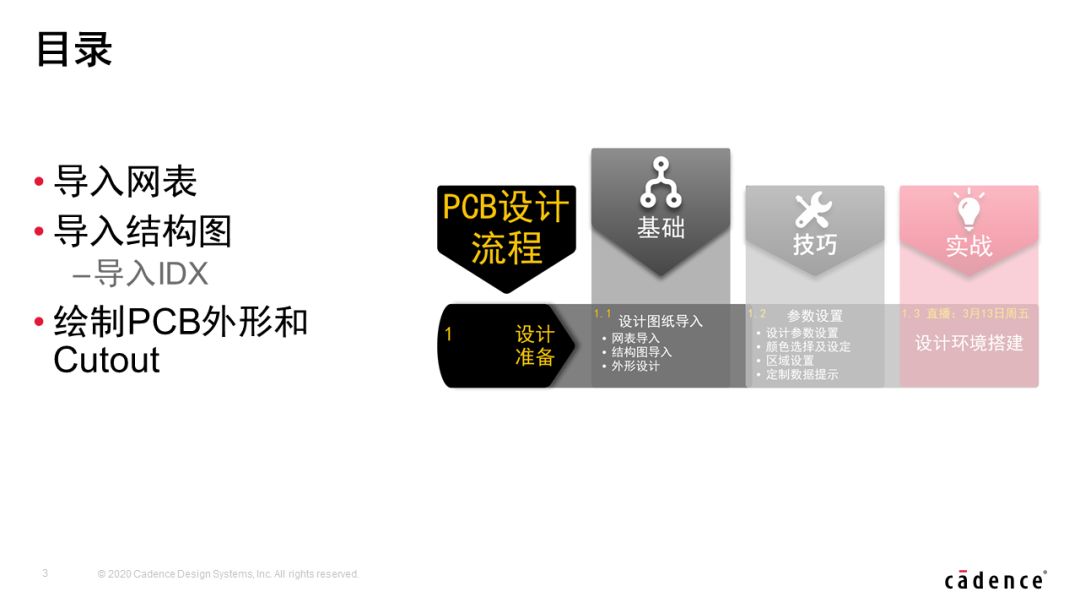

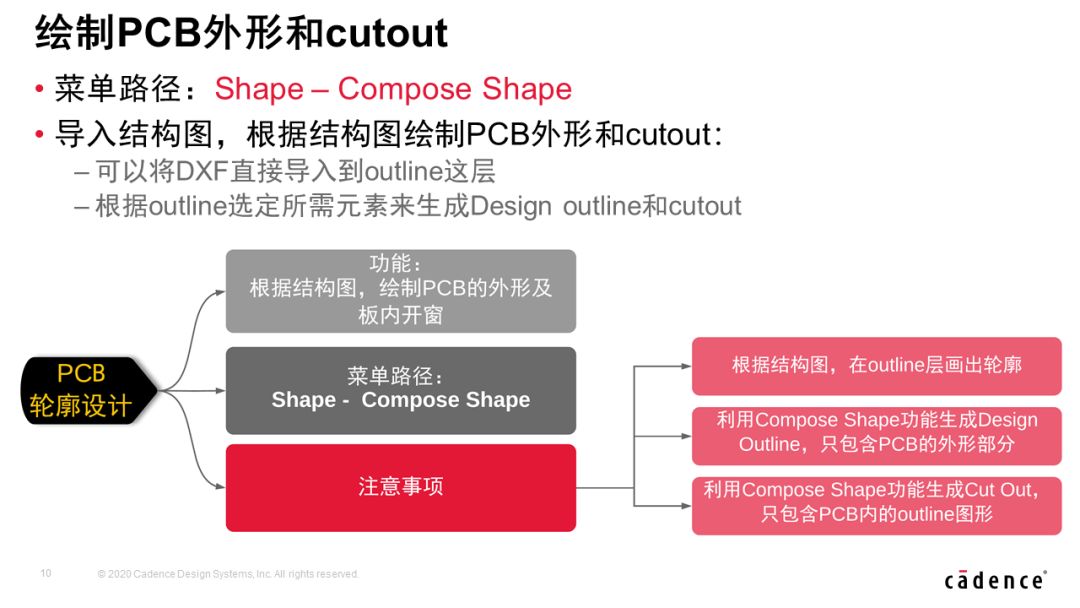

“极致PCB设计全流程”第一期基础篇“设计图纸导入”为您答疑解惑。


Cdence楷登PCB及封装资源中心微信后台回复关键词“PCB全流程”即可get完整课程计划与资料汇总页面链接，快快添加收藏吧~



点击图片可查看清晰大图

建议横屏阅读












点击“阅读原文”下载PDF版完整内容

电脑阅读护眼又方便~



下周预告：

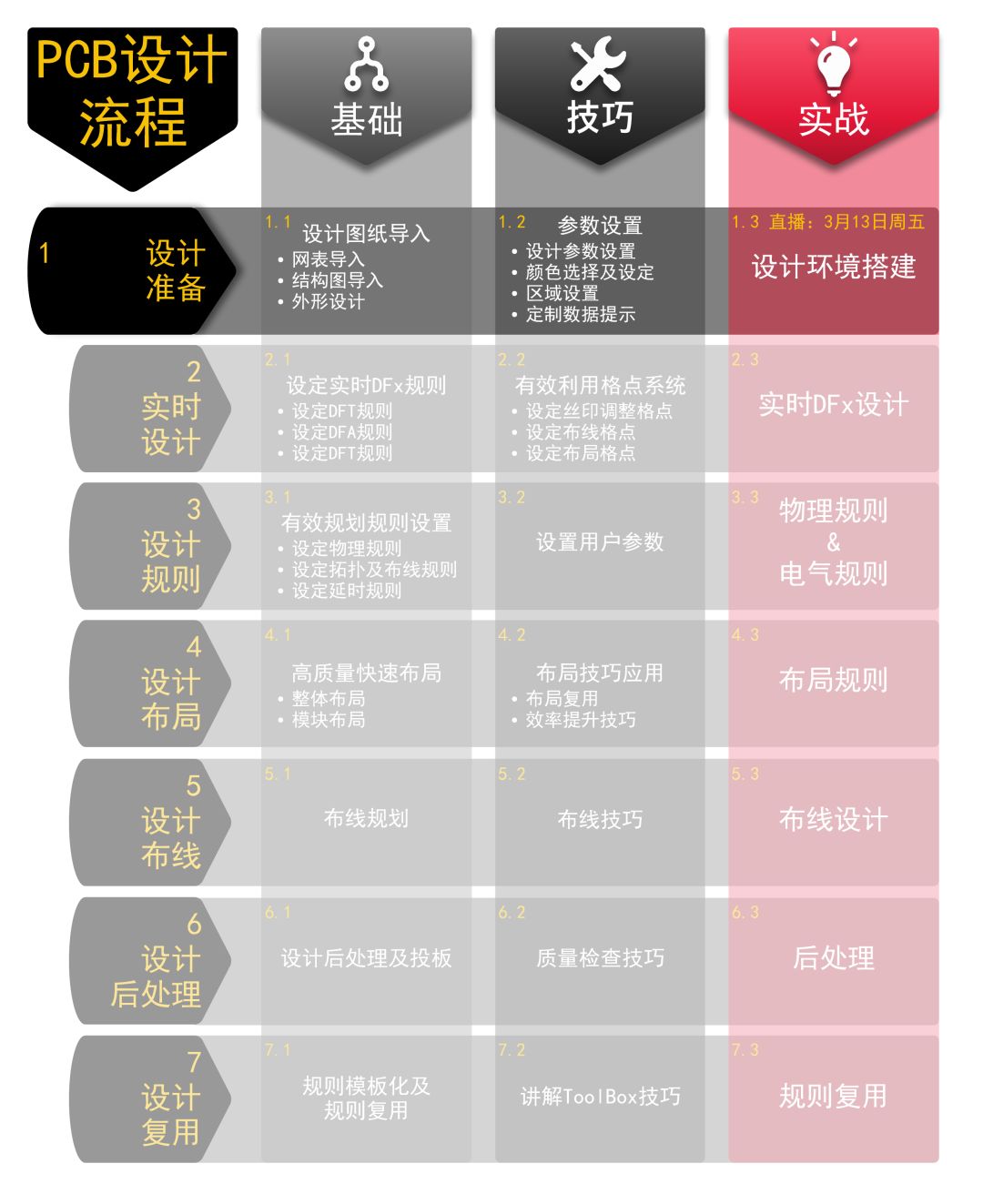

“极致PCB设计全流程”第一期技巧篇，7大设置帮助您定制最佳视窗！




“设计环境搭建”实战直播，在demo演练中导入设计图纸，获取Cadence专家一手tips！


长按识别下图二维码，即刻报名！






在抗击疫情的特殊时期，大家可以通过以下方式与我们沟通联系。宅家、充电两不误。



1

售后技术支持：china_crc@cadence.com



2

Cadence官方培训网站：http://learning.cadence.com/

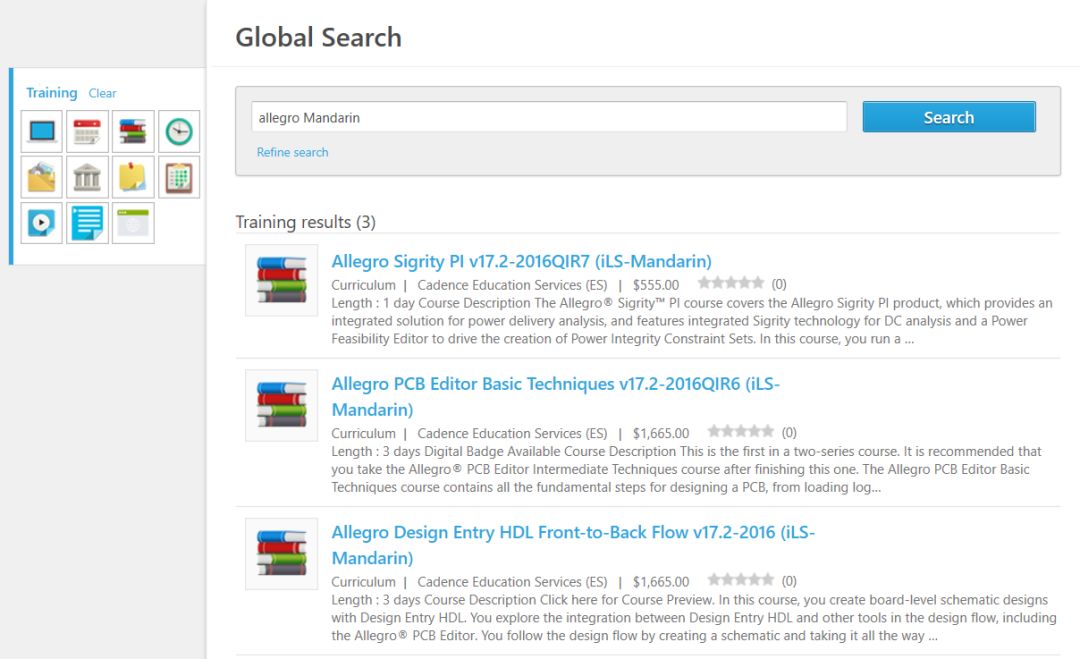

登陆后在搜索窗口中输入关键词“Mandarin”，可查看中文配音、字幕课程：
