CMOS工艺集成电路中电源、地、输入和输出管脚可能会遭受各种浪涌信号和ESD静电脉冲信号，它们构成多种触发方式，各种触发方式都可能产生衬底电流，只要这些衬底电流足够大，都有可能触发寄生NPN和PNPN结构，并导致闩锁效应。
本章侧重介绍闩锁效应的触发分类和触发方式。
4.1闩锁效应的触发机理分类------------------（不发布）4.1.1 NW旁路电流触发--------------------（不发布）4.1.2 PW旁路电流触发--------------------（不发布）4.1.3 NW和PW旁路电流同时触发 -----------（不发布）4.2.1输出或者输入管脚的浪涌信号引起PN结导通4.2闩锁效应的触发方式[1]

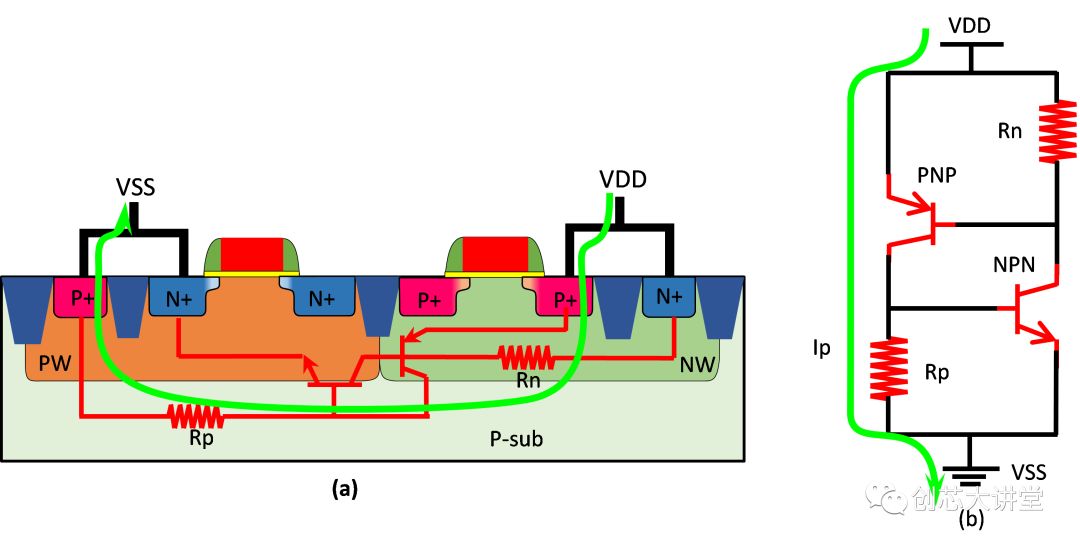

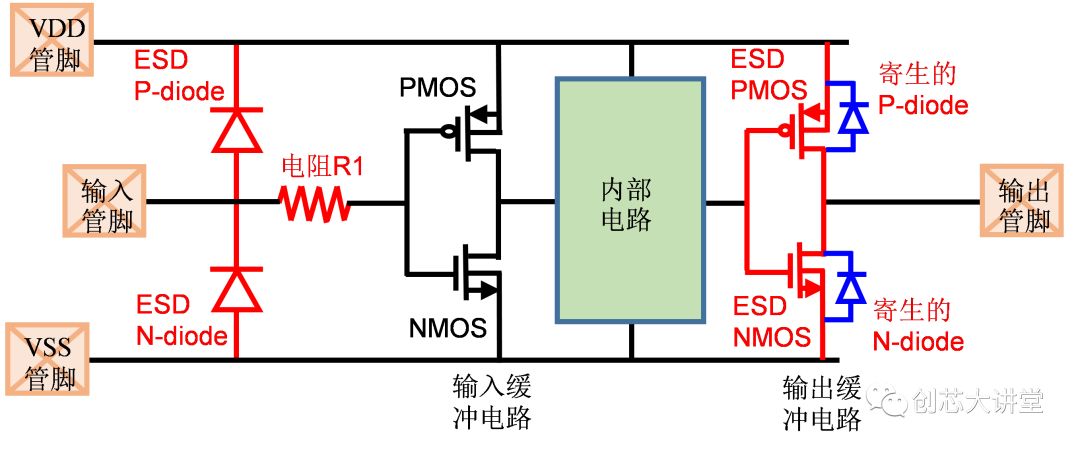

图4-5所示的是带有电源、地、输入和输出管脚的电路简图，这些管脚会遭受各种各样的瞬态激励或者ESD静电脉冲，导致相应的电路被导通或者击穿，从而产生瞬态电流，如果这些瞬态电流足够大，有可能触发CMOS工艺集成电路的寄生NPN或者寄生PNPN结构的闩锁效应。例如浪涌信号出现在输出或者输入管脚，就可能导通寄生PN结，产生瞬态电流。或者浪涌信号出现在电源管脚导致NW和PW之间的PN结雪崩击穿、NW到NMOS n+有源区的穿通、漏极雪崩击穿等，都会产生瞬态电流。
图4-5 带有电源、地、输入和输出管脚的电路简图
扫描二维码可以购买本书作者在创芯大讲堂《CMOS集成电路闩锁效应》视频教程。
添加微信ssywtt获取创芯大讲堂课程内部价格

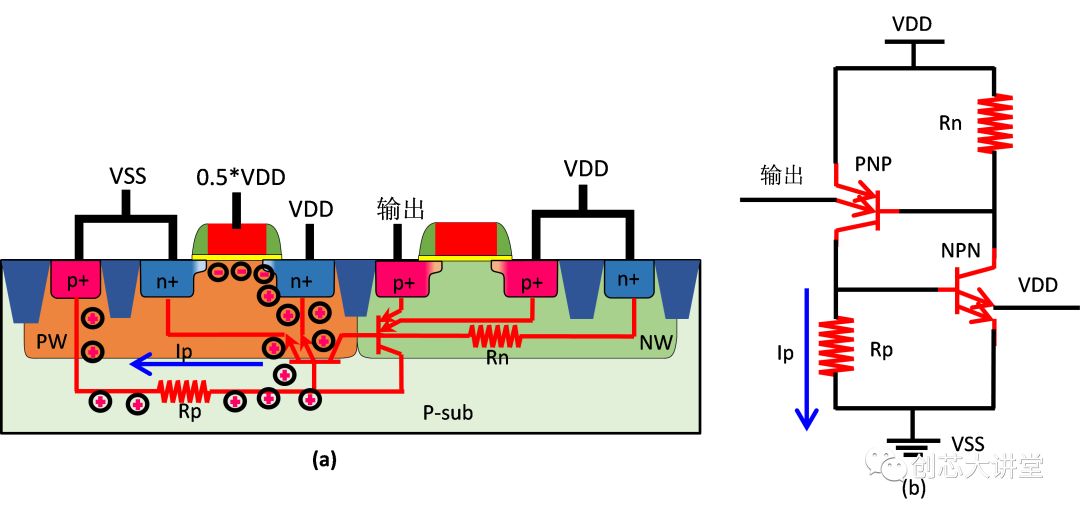

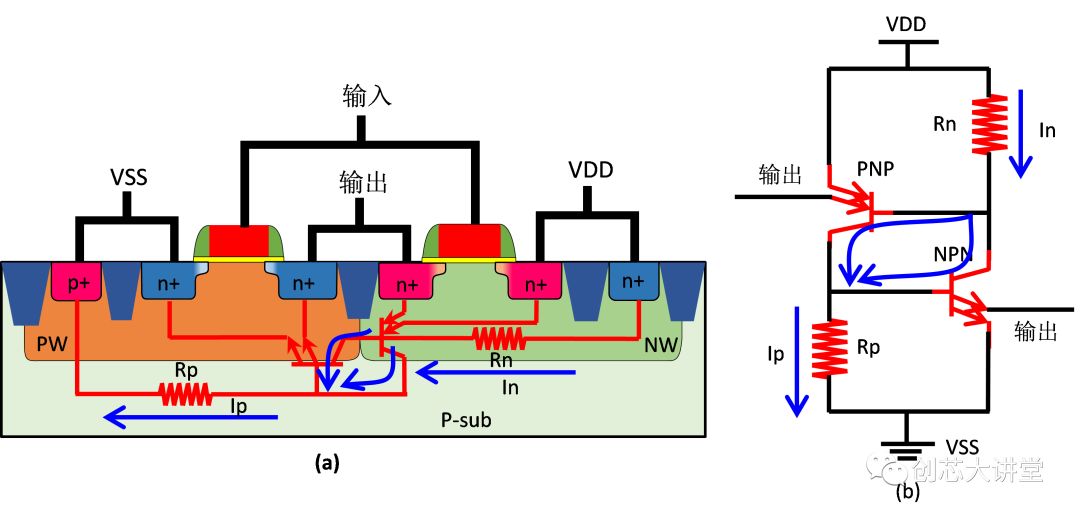

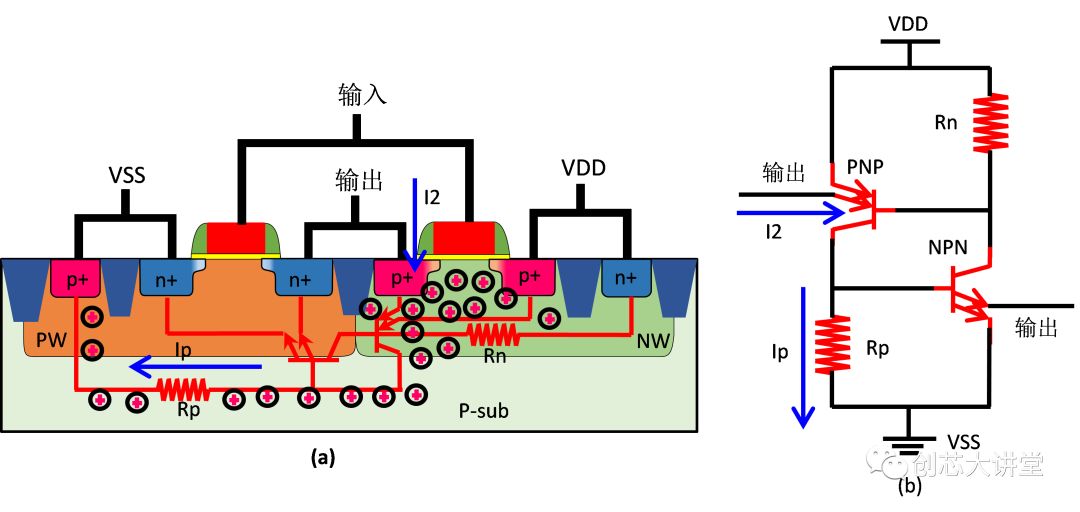

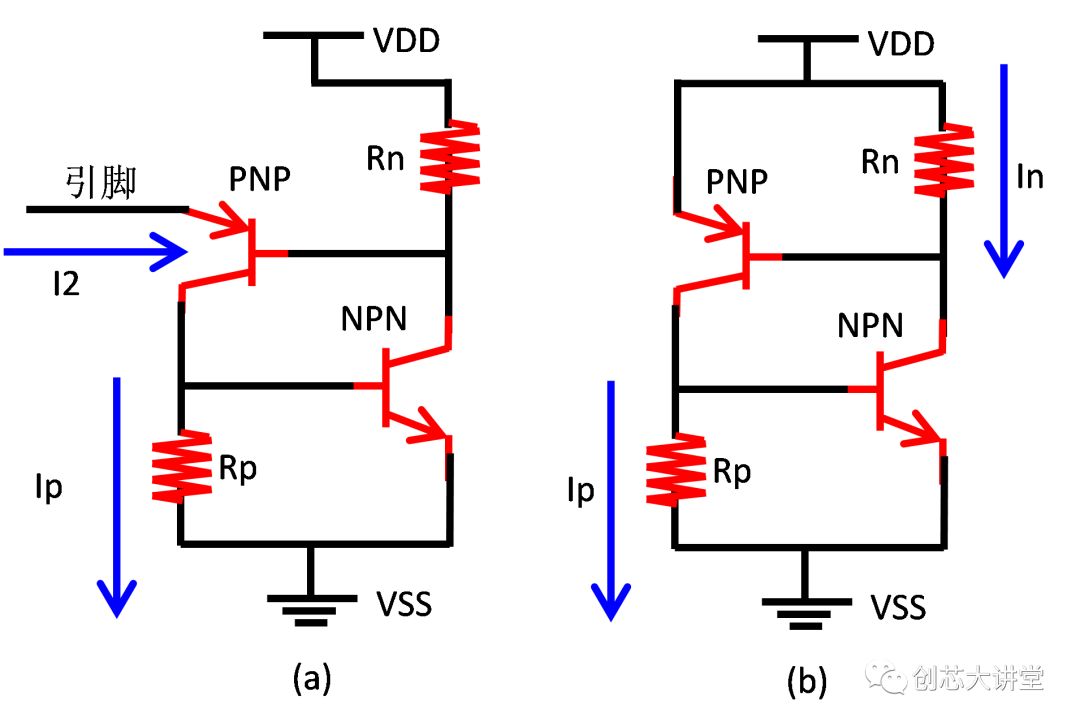

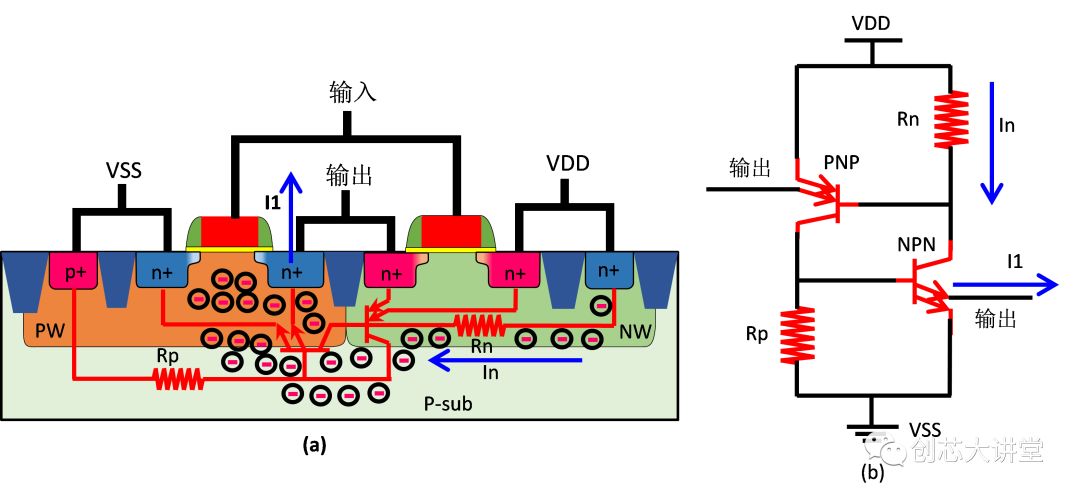

4.2.1输出或者输入管脚的浪涌信号引起PN结导通图4-5所示输出管脚是用ESD P/NMOS做ESD保护的，当输出管脚的瞬态电压突然下冲，并比连接到PW电压VSS低0.6V时，连接输出管脚的NMOS漏极n+有源区与PW之间的PN结正偏，也就是寄生NPN发射结正偏，寄生NPN导通，NMOS漏极n+有源区将电子注入到PW衬底中，电子在PW衬底中是少子，依据双极型晶体管原理，这些注入的电子有一部分会与空穴复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分电子会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被NW收集，形成In电流，该电流会在NW衬底的等效电阻Rn上形成欧姆压降In*Rn，如果In*Rn>0.6V，PMOS源极p+有源区与NW之间的PN结正偏，也就是寄生PNP的发射结正偏，寄生PNP导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-6所示的是输出管脚NMOS漏极n+有源区将电子注入到PW衬底。图4-7所示的是输出管脚信号的下冲引起“输出”闩锁和“主”闩锁。“输出”闩锁是在瞬态激励出现时被触发，触发引起的低阻通路可能产生瞬间大电流，并烧毁芯片，而瞬态激励消失后，“输出”闩锁也消失。“主”闩锁是在瞬态激励出现时被触发，触发引起的低阻通路也会产生瞬间大电流，并烧毁芯片，如果瞬态激励消失后，“主”闩锁也消失，那么“主”闩锁不具有自持能力，如果瞬态激励消失后，“主”闩锁依然存在，那么“主”闩锁具有自持能力。图4-6输出管脚NMOS漏极n+有源区将电子注入到PW衬底图4-7输出管脚信号的下冲引起“输出”闩锁和“主”闩锁与输出管脚的瞬态电压突然下冲类似，当输出管脚的瞬态电压突然上升，并比NW电压高0.6V时，连接输出管脚的PMOS漏极p+有源区与NW之间的PN结正偏，也就是寄生PNP发射结正偏，寄生PNP导通，PMOS漏极p+有源区将空穴注入到NW衬底中，空穴在NW衬底中是少子，依据双极型晶体管原理，这些注入的空穴有一部分会与电子复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分空穴会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被PW收集，形成Ip电流，该电流会在PW衬底的等效电阻Rp上形成欧姆压降Ip*Rp，如果Ip*Rp>0.6V，连接输出管脚的NMOS源极n+有源区与PW之间的PN结正偏，也就是寄生NPN的发射结正偏，寄生NPN导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-8所示的是输出管脚PMOS漏极p+有源区将空穴注入到NW衬底。输出管脚信号的上冲也会引起“输出”闩锁和“主”闩锁，图4-9所示的是输出管脚信号的下冲引起的“输出”闩锁和“主”闩锁。图4-8输出管脚PMOS漏极p+有源区将空穴注入到NW衬底图4-9输出管脚信号的上冲引起“输出”闩锁和“主”闩锁图4-5所示输入管脚是用ESD P/N-diode做ESD保护的，当输入管脚的瞬态电压突然下冲，并比连接到PW电压VSS低0.6V时，连接输出管脚的ESD N-diode导通，由ESD N-diode与NW形成的寄生NPN导通，N-diode将电子注入到PW衬底中，电子在PW衬底中是少子，依据双极型晶体管原理，这些注入的电子有一部分会与空穴复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分电子会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被NW收集，形成In电流，该电流会在NW衬底的等效电阻Rn上形成欧姆压降In*Rn，如果In*Rn>0.6V，连接输入管脚的PMOS源极p+有源区与NW之间的PN结正偏，也就是寄生PNP的发射结正偏，寄生PNP导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-10所示的是输入管脚N-diode将电子注入到PW衬底。图4-10 输入管脚N-diode将电子注入到衬底与输入管脚的瞬态电压突然下冲类似，当输入管脚的瞬态电压突然上升，并比NW电压高0.6V时，连接输出管脚的P-diode导通，由ESD P-diode与PW形成的寄生PNP导通，P-diode将空穴注入到NW衬底中，空穴在NW衬底中是少子，依据双极型晶体管原理，这些注入的空穴有一部分会与电子复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分空穴会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被PW收集，形成Ip电流，该电流会在PW衬底的等效电阻Rp上形成欧姆压降Ip*Rp，如果Ip*Rp>0.6V，连接输入管脚的NMOS源极n+有源区与PW之间的PN结正偏，也就是寄生NPN的发射结正偏，寄生NPN导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-11所示的是输入管脚P-diode将空穴注入到NW衬底。

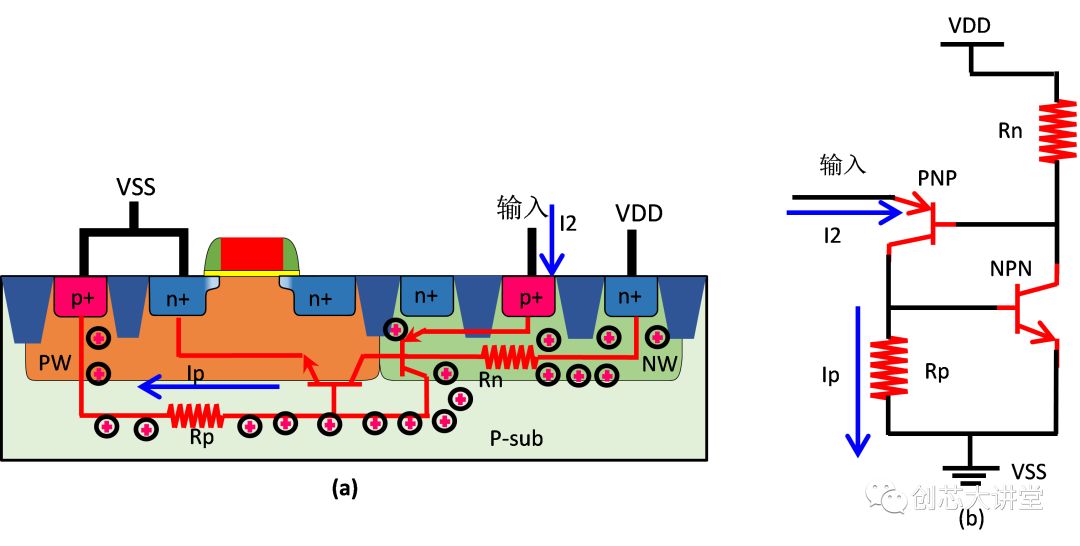

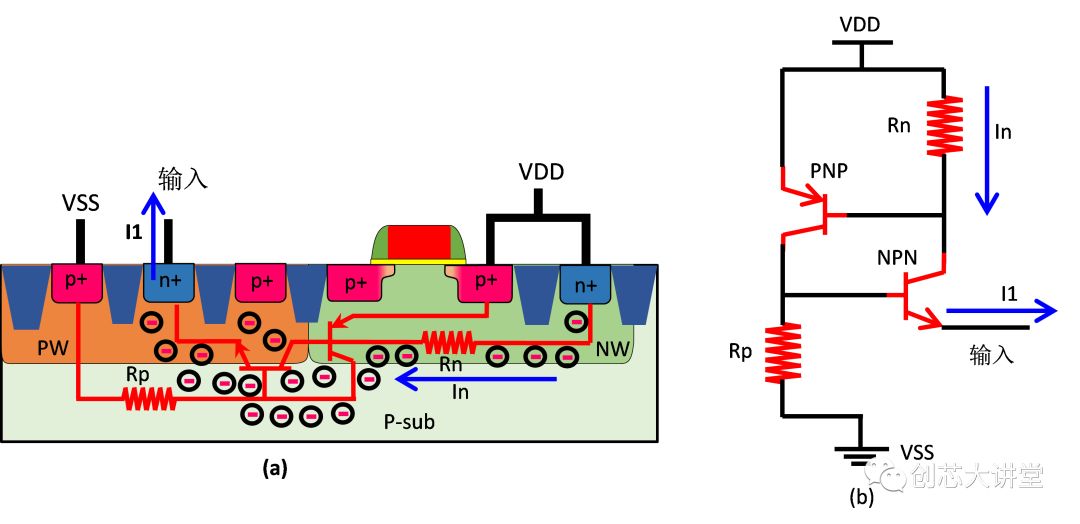

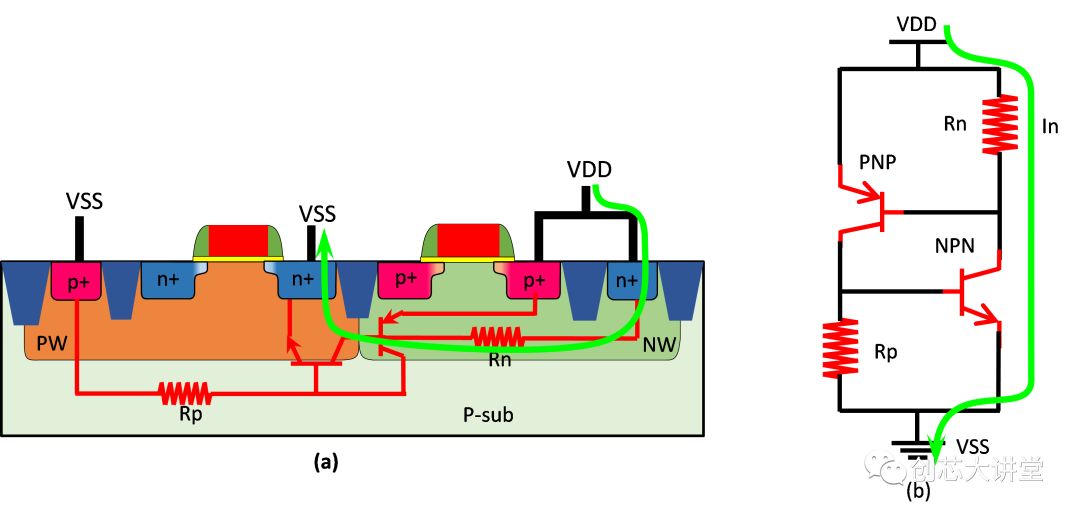

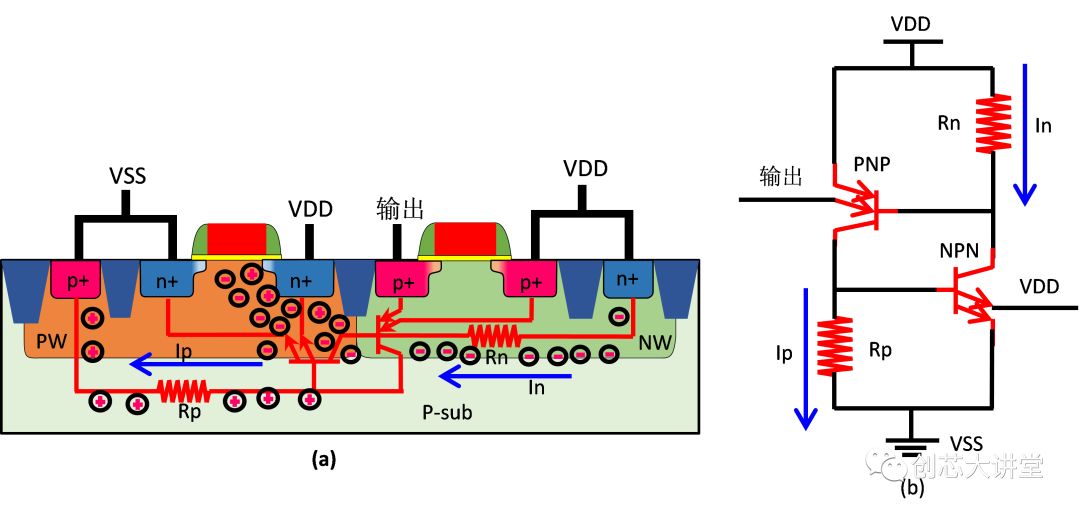

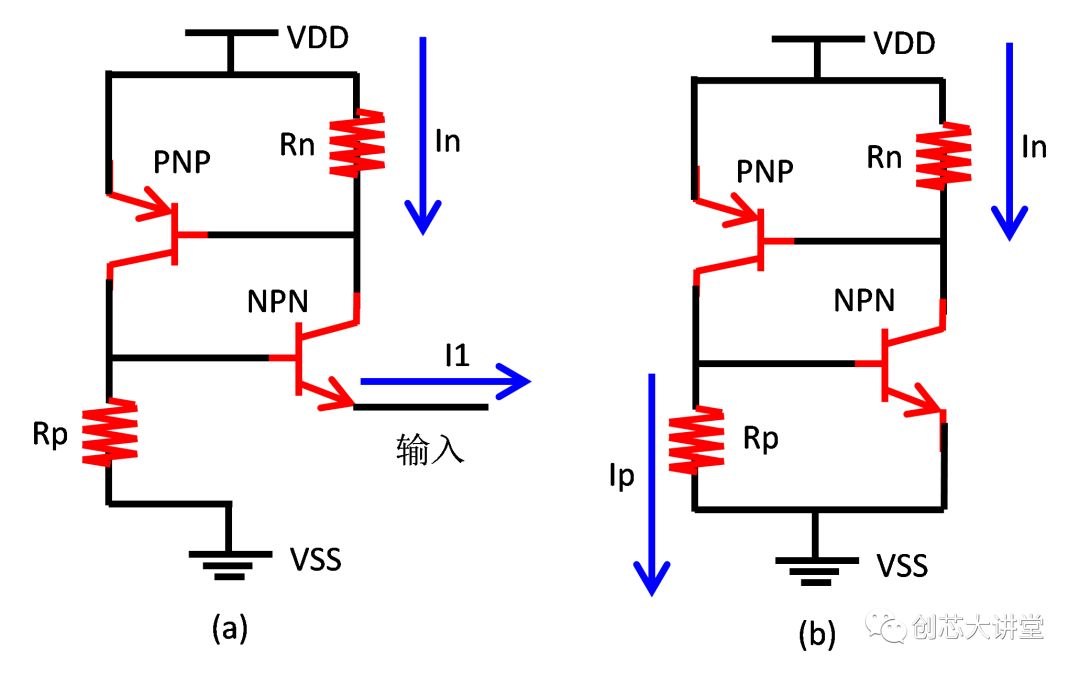

图4-11 输入管脚P-diode将空穴注入到NW衬底对于CMOS工艺集成电路，正常情况下电源电压全部都加载在NW和PW之间反偏的PN结上，如果电源管脚出现瞬间很大的浪涌信号，有可能引起该PN结雪崩击穿，产生的电流同时流过NW和PW的两个等效旁路电阻，形成正反馈，如果正反馈电压Ip*Rp >0.6V和In*Rn >0.6V，那么寄生NPN和PNP会同时导通，并形成闩锁效应。图4-12所示的是NW和PW之间的PN结雪崩击穿。如果NW距离PW的n+有源区距离很近，电源管脚出现瞬间浪涌信号，除了会使NW和PW之间的PN结发生雪崩击穿，还会使该PN结的耗尽区与PW的n+有源区穿通，从而产生的电流In流过NW旁路电阻Rn，并产生欧姆压降In*Rn，如果该反馈电压In*Rn>0.6V，那么PMOS源极P+有源区与NW之间的PN结正偏，由PMOS源极P+有源区与PW形成的寄生PNP导通，PMOS源极P+有源区将空穴注入到NW衬底中，空穴在NW衬底中是少子，依据双极型晶体管原理，这些注入的空穴有一部分会与电子复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分空穴会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被PW收集，形成Ip电流，该电流会在PW衬底的等效电阻Rp上形成欧姆压降Ip*Rp，如果Ip*Rp>0.6V，连接输入管脚的PMOS漏极p+有源区与NW之间的PN结正偏，也就是寄生PNP的发射结正偏，寄生PNP导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-13所示的是NW到PW的n+有源区的穿通。如果NW的结深很浅，P-sub衬底到NW的p+有源区距离很近，电源管脚出现瞬间浪涌信号也会使NW与P-sub之间PN结的耗尽区与NW的p+有源区穿通，从而产生的电流Ip流过PW旁路电阻Rp，并产生欧姆压降Ip*Rp，如果该反馈电压Ip*Rp>0.6V，PMOS源极p+有源区与NW之间的PN结正偏，也就是寄生PNP发射结正偏，寄生PNP导通，PMOS源极p+有源区将空穴注入到NW衬底中，空穴在NW衬底中是少子，依据双极型晶体管原理，这些注入的空穴有一部分会与电子复合，有一部分会扩散到PW与NW之间反偏PN结边界附近，这部分空穴会被加载在PW与NW之间的强电场加速进入集电区，最后被集电区收集，也就是被PW收集，形成Ip电流，该电流会在PW衬底的等效电阻Rp上形成欧姆压降Ip*Rp，如果Ip*Rp>0.6V，连接输出管脚的PMOS漏极p+有源区与NW之间的PN结正偏，也就是寄生PNP的发射结正偏，寄生PNP导通，此时PNP和NPN同时导通，PNPN结构形成低阻通路，并发生闩锁效应。图4-14所示的是输出管脚PMOS漏极p+有源区将空穴注入到NW衬底。

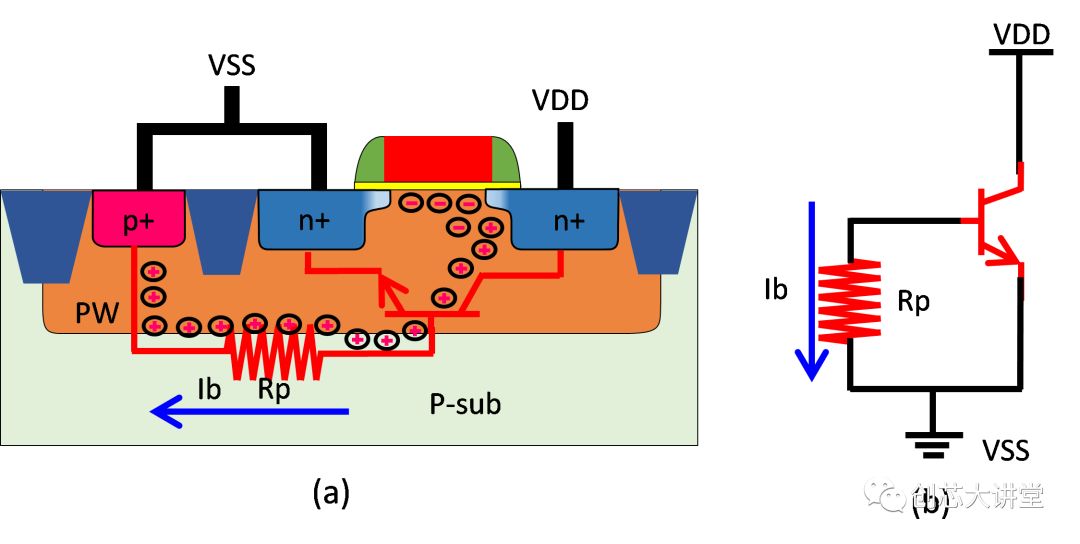

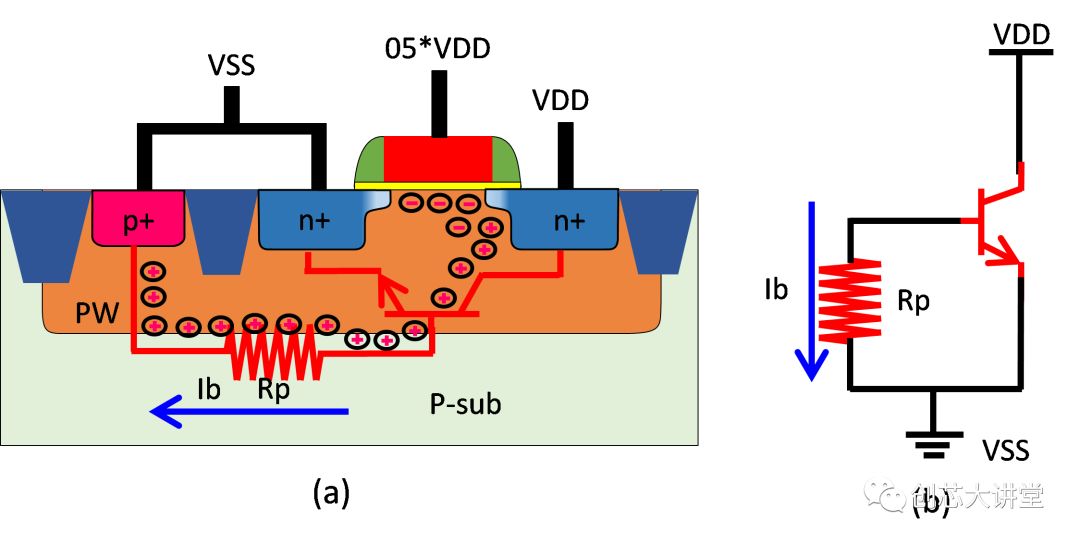

通常把ESD NMOS作为电源ESD钳位保护电路，在该电路中，NMOS的漏极接电源VDD，NMOS的衬底PW和源极接地VSS。如果VDD管脚的瞬态ESD脉冲电压大于NMOS漏极的雪崩击穿电压时，NMOS漏极雪崩击穿会在PW衬底内产生电子空穴对，电子被漏极收集，空穴在PW衬底是多数载流子，会被PW衬底收集形成衬底电流Ib，并在PW衬底等效电阻上形成压降Vb=Ib*Rp。如果反馈电压Vb>0.6V，该反馈电压导致PW衬底与NMOS源极n+有源区之间的PN结正偏，并使NMOS自身寄生NPN导通，如果Rp足够大，在瞬态ESD脉冲电压消失后，寄生NPN依然导通，它也会形成闩锁效应。图4-15所示的是NMOS雪崩击穿。

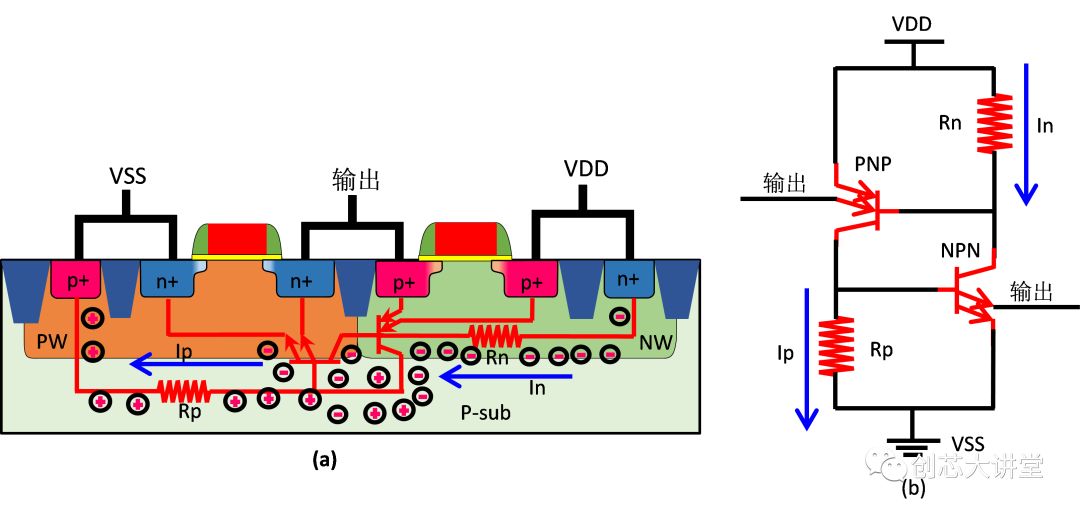

图4-15 NMOS雪崩击穿如果NMOS附近存在PMOS，NMOS漏极的雪崩击穿也会引起NMOS与PMOS之间的PNPN结构发生闩锁效应。NMOS漏极雪崩击穿会在PW衬底内产生电子空穴对，空穴在PW衬底是多数载流子，会被PW衬底收集形成衬底电流Ip，并在PW衬底等效电阻上形成压降Ip*Rp。如果反馈电压Ip*Rp>0.6V，NMOS源极n+有源区与PW衬底之间的PN结正偏，并使NMOS与NW的寄生NPN导通。而电子会被NW收集形成电流In，在NW的等效电阻上产生欧姆压降In*Rn，如果In*Rn>0.6V， NW衬底与PMOS源极p+有源区的PN结正偏，PMOS与PW的寄生PNP导通，此时寄生NPN和PNP同时导通，PNPN结构形成低阻通路，形成闩锁效应。图4-16所示的是NMOS雪崩击穿导致PNPN结构导通。

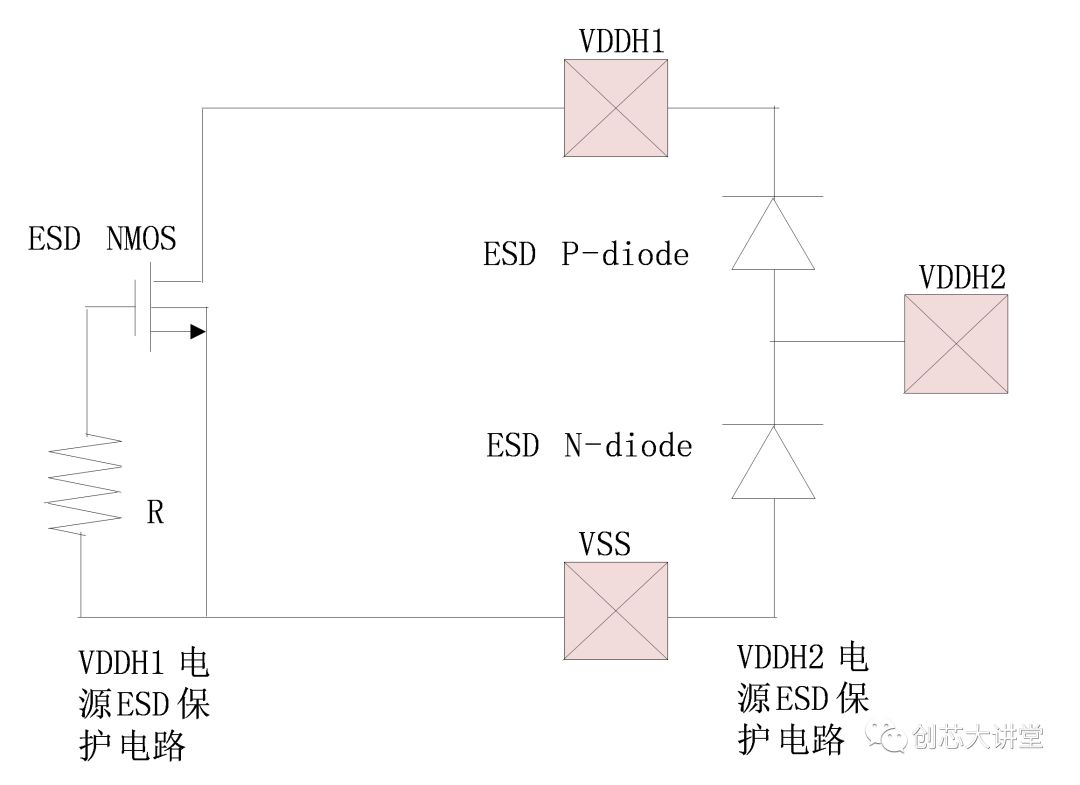

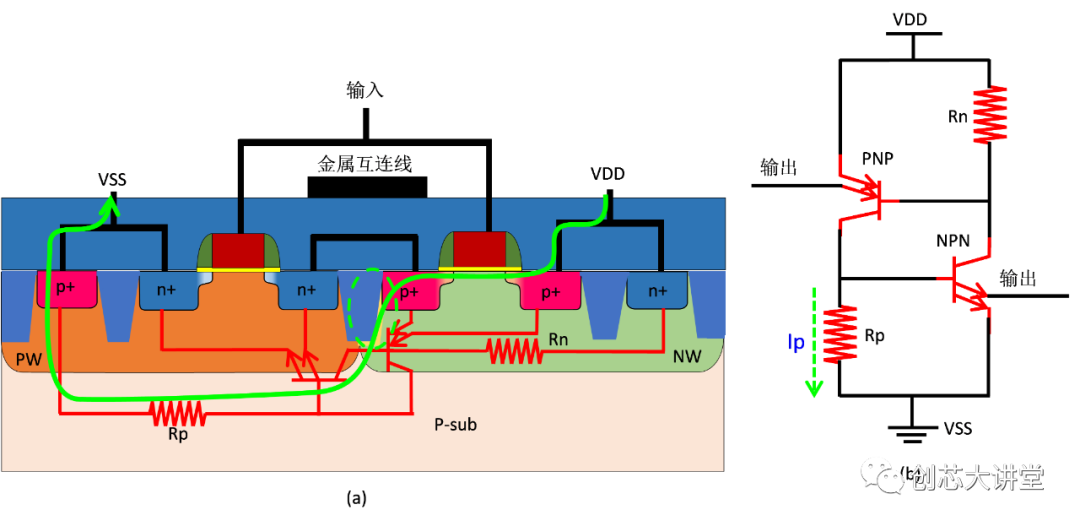

图4-16 NMOS雪崩击穿导致PNPN结构导通芯片非正常的上电顺序会触发正常的ESD保护电路的二级管或者是寄生的二极管，从而触发寄生NPN和寄生PNP，导致闩锁效应。图4-17所示的是电源的ESD保护电路，当VDDH2先于VDDH1上电时，VDDH2与VDDH1之间的ESD P-diode会被导通，VDDH2把空穴注入到衬底中，如果该ESD P-diode距离其它的NMOS足够近，它们形成的PNPN结构就有可能被触发。就像寄生晶体管是CMOS固有的一样，寄生场区晶体管也是CMOS固有的。在CMOS工艺中，Poly层和金属层都可以作为互连线，Poly层和金属层就可以作为寄生场区效应晶体管的栅极，互连层与衬底之间的隔离氧化层作为栅氧化层，被poly层和金属层覆盖区域的衬底受到互连层电压的影响，场区隔离氧化层与衬底的边界聚集电荷，当互连层电压足够大时隔离氧化层下的衬底就会反型并产生沟道，从而把互连层两边的有源区连起来，形成电流通路。对于正的Poly层和金属层偏压，寄生场区效应晶体管NMOS可能导通。图4-18所示的是寄生场区效应晶体管NMOS。NMOS的漏极是它的源极，NW是它的漏极，当金属互连线的电压足够大时，该寄生场区效应晶体管NMOS导通，CMOS反向器中NMOS输出的信号会因为该寄生场区效应晶体管NMOS的存在，而把信号传递到VDD，In是该寄生场区效应晶体管NMOS导通后的电流，电流In在NW等效电阻Rn上产生欧姆压降In*Rn，如果该反馈电压In*Rn>0.6V，那么PMOS源极p+有源区与PW之间的PN结正偏，PMOS与PW的寄生PNP导通。寄生PNP在VDD与VSS形成通路，并产生电流Ip，电流Ip在PW等效电阻Rp上产生欧姆压降Ip*Rp，如果该反馈电压Ip*Rp>0.6V，那么NMOS源极n+有源区与PW之间的PN结正偏，NMOS与NW的寄生NPN导通，此时寄生NPN和PNP同时导通，形成闩锁效应。对于负的Poly层和金属层偏压，寄生场区效应晶体管PMOS可能导通。图4-19所示的是寄生场区效应晶体管PMOS。PMOS的漏极是它的源极，PW是它的漏极，当金属互连线的负电压足够大时，该寄生场区效应晶体管PMOS导通，CMOS反向器中PMOS输出的信号会因为该寄生场区效应晶体管PMOS的存在，而把信号传递到VSS，Ip是该寄生场区效应晶体管PMOS导通后的电流，电流Ip在PW等效电阻Rp上产生欧姆压降Ip*Rp，如果该反馈电压Ip*Rp>0.6V，那么NMOS源极n+有源区与NW之间的PN结正偏，NMOS与NW的寄生NPN导通。寄生NPN在VDD与VSS形成通路，并产生电流In，电流In在NW等效电阻Rn上产生欧姆压降In*Rn，如果该反馈电压In*Rn>0.6V，那么PMOS源极p+有源区与NW之间的PN结正偏，PMOS与PW的寄生PNP导通，此时寄生NPN和PNP同时导通，形成闩锁效应。各种形式的辐射均能在CMOS工艺集成电路的整个衬底中产生电子空穴对，光生空穴在P型衬底是多数载流子，被PW收集形成电流Ip，并在PW等效电阻Rp上形成欧姆压降Ip*Rp，如果该电压Ip*Rp>0.6V，那么NMOS源极n+有源区与PW实际的PN结正偏，NMOS与NW的寄生NPN导通。光生电子在P型衬底是少数载流子，根据双极型晶体管工作原理，这些光生电子有一部分会与空穴复合，还有一部分会扩散到PW与NW的边界附近，并被强电场加速进入集电区，最后被集电区收集，也就是被NW收集，形成NW电流In，并在NW等效电阻Rn上形成欧姆压降In*Rn，如果该电压In*Rn>0.6V，那么PMOS源极p+有源区与NW实际的PN结正偏，PMOS与PW的寄生PNP导通。此时寄生NPN和PNP同时导通，形成闩锁效应。图4-20所示的是CMOS工艺集成电路内的光生电流。NMOS热载流子注入效应在衬底内产生电子空穴对，空穴在PW是多数载流子，会被连接到VSS的PW接触收集形成衬底电流Ib，同时热空穴会到达源极，每一个到达源极的空穴都会引起大量电子注入衬底，这些电子被漏端收集。电流Ib在PW衬底等效电阻上形成压降Vb=Ib*Rp。如果反馈电压Vb>0.6V，该反馈电压导致PW衬底与NMOS源极n+有源区之间的PN结正偏，并使NMOS自身寄生NPN导通，形成闩锁效应。图4-21所示的是NMOS热载流子注入。如果NMOS附近存在PMOS，NMOS热载流子注入也会引起NMOS与PMOS之间的PNPN结构发生闩锁效应。NMOS热载流子注入会在PW衬底内产生电子空穴对，空穴在PW衬底是多数载流子，会被PW衬底收集形成衬底电流Ip，并在PW衬底等效电阻上形成压降Ip*Rp，电流Ip在PW等效电阻Rp上产生欧姆压降Ip*Rp，如果该反馈电压Ip*Rp>0.6V，那么NMOS源极n+有源区与NW之间的PN结正偏，NMOS与NW的寄生NPN导通。热电子会被NW收集形成电流，同时寄生NPN在VDD与VSS形成通路，也会产生电流，它们的总电流为In，电路In在NW等效电阻Rn上产生欧姆压降In*Rn，如果该反馈电压In*Rn>0.6V，那么PMOS源极p+有源区与NW之间的PN结正偏，PMOS与PW的寄生PNP导通，此时寄生NPN和PNP同时导通，形成闩锁效应。图4-22所示的是NMOS热载流子注入导致PNPN结构导通。图4-22 NMOS热载流子注入导致PNPN结构导通本章内容主要介绍了CMOS工艺集成电路闩锁效应的触发分类和触发方式。正常情况下，CMOS是通过沟道传递电流，衬底不会出现大量电流。但是各种形式的浪涌信号和ESD脉冲信号会造成衬底出现大量的空穴或者电子，它们被PW或者NW收集形成电流，并在PW或者NW的等效电阻上形成欧姆压降，使寄生NPN和PNP导通，导致闩锁效应。本质上来说，闩锁效应的问题是衬底出现大量空穴或者电子的问题。参考文献：
