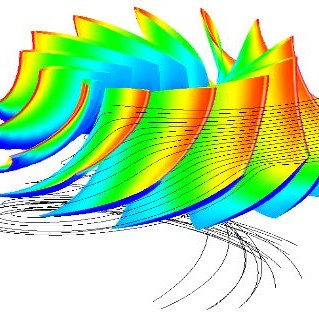

Vista是针对流体机械（泵，压缩机，风机，涡轮）的设计模块，它提供了叶轮的性能估算，并创建叶轮/蜗壳几何数据。
Vista整合在ANSYS Workbench中，可以方便的传递数据给Blade modeler模块进行参数化设计。
Vista由位于英国伦敦的PCA Engineers limited开发。PCA是一家国际工程咨询有限公司，专门从事涡轮机设计、涡轮设计软件和燃气轮机分析设计软件的研发, PCA服务于许多世界著名的轴向和径向涡轮机械制造商――包括航空燃气轮机、工业燃气轮机、汽轮机、空气压缩机、涡轮增压器、气体压缩机、膨胀机和水泵)
1. 首先打开ANSYS Workbench，创建一个新的Vista CPD模块。（双击Vista CPD系统或将其拖到Workbench视图中。）
2. 双击Vista CPD可以进入CFD的参数设计界面
3. 指定所需的输入设置：一般输入：转速，体积流量和密度；泵效率；几何约束，例如轴的最小直径系数
4. 在此一维设计过程中可以更改的一些几何设置（例如，叶片数量）。
5. 单击“ catuclate”来计算现有设计下的泵的特性。
6. 评估结果。
7. 继续修改输入数据并刷新（重新生成）结果，直到获得令人满意的一维设计。

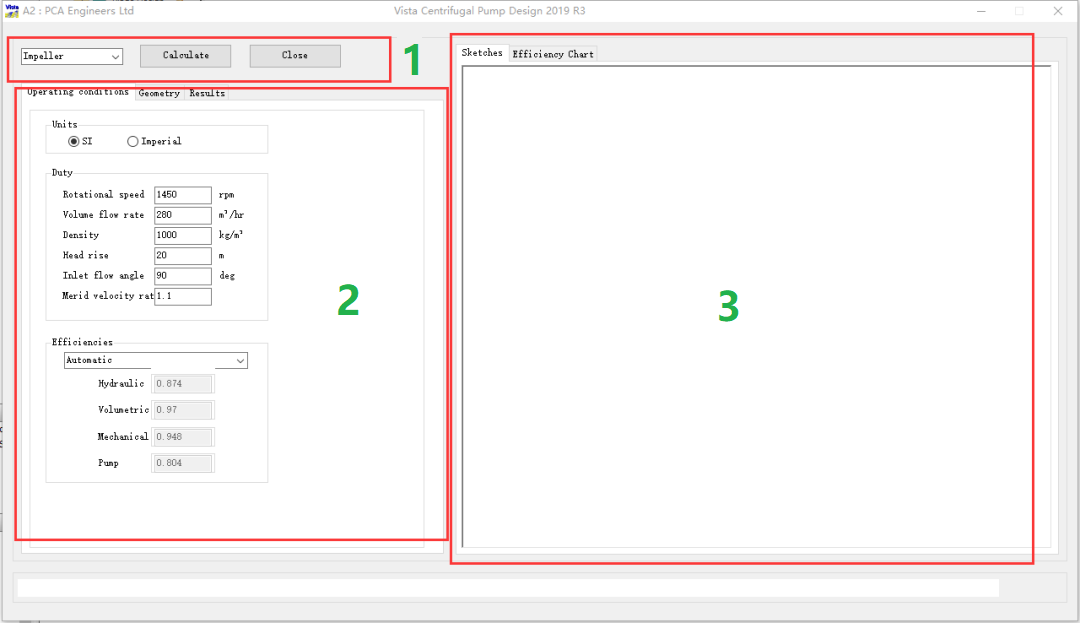

1. 是全局控制：你可以选择你设计的是叶轮还是蜗壳，并进行计算。
2. 是输入参数控制，在这个里面你需要输入泵的设计参数。同时也有几何结果的显示。

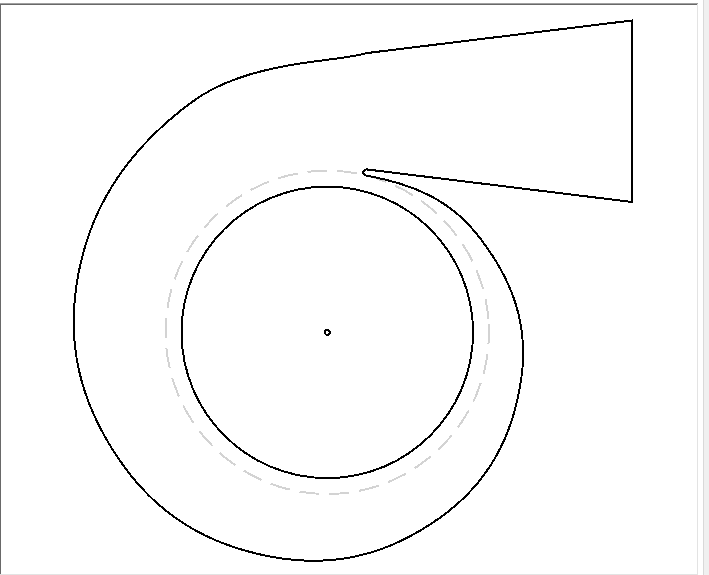

3. 是结果的图形显示；比如叶轮/蜗壳的形状显示（子午面）以及外特性曲线。

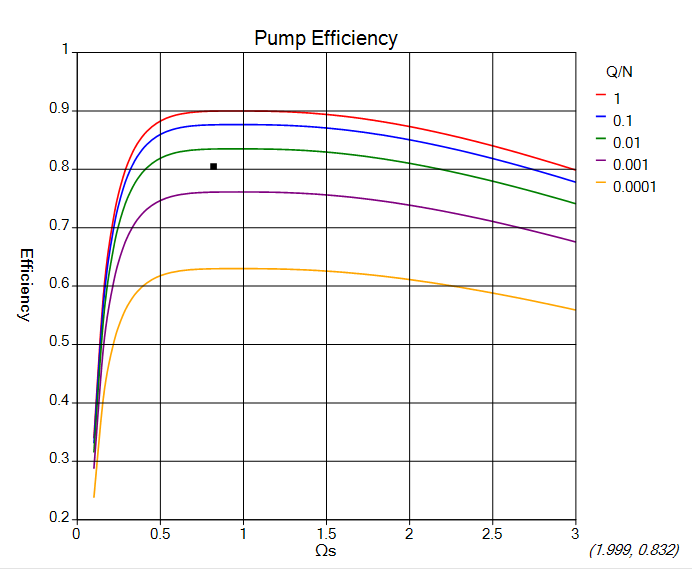

泵效率图表显示在Efficiency Chart选项卡下的图形显示中。该图显示了速比（没搞清楚这个定义）（Q / N）在0.0001至1.0之间时，无量纲流量下总泵效率。当前设计在图中用黑色正方形表示。
然后输入以下参数：
转速
体积流量
介质密度
扬程
进口流动角度：一般我们认为进口来流是没有预旋（进口90°来流），一般的进口确实没有，但是加了诱导轮/导叶之后，进口就不是无旋的了，会有一定的流动角度，那么这时候就得说一下进口速度三角形（在没有导叶/诱导轮的情况下，一般的吸入室的进口，Cu1都是等于0的，对于有导叶/诱导轮的情况，Cu1可以根据导叶的出口角度和诱导轮的出口角度来确定，一般我们就把α1叫做进口流动角）

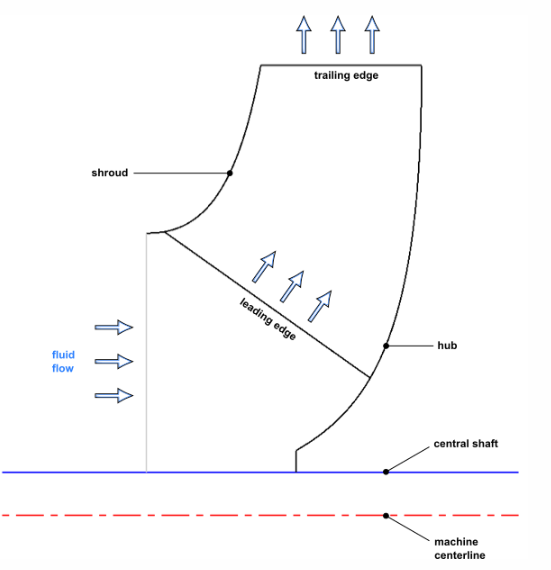

子午面速度比：这个描述的就是从后盖板面（HUB）到前盖版面（shroud）的速度梯度。一般的1.1就认为前盖版面上（shroud）的速度大于后盖板面上的速度，值小于1就认为后盖板面上的速度大于前盖版面上的速度，如果是1，两个速度就是相等的，讲道理，一般shroud面的速度一般都是大于hub的。
效率：我们都知道流体机械一般都有三种损失：容积损失、机械损失、水力损失（CFD能计算出来），其他两个损失CFD计算不出来。
