SHODA TECHTRON V-CUT 机实现精准V槽
SHODA TECHTRON是一家以切断、切割、研磨装置的生产销售为基础不断发展的日本公司。其中印刷线路板加工装置业务有：从作为印刷线路板基础的原板的剪切到多层后的剪切与倒角、印刷线路后的V槽加工、刻印以及各种监测装置的生产。1979年，该公司第一台V-CUT机面世，也是全球第一台V-CUT机，分别有MVP手动型系列和MVC自动型，PCB厂家量身定制V槽规格。

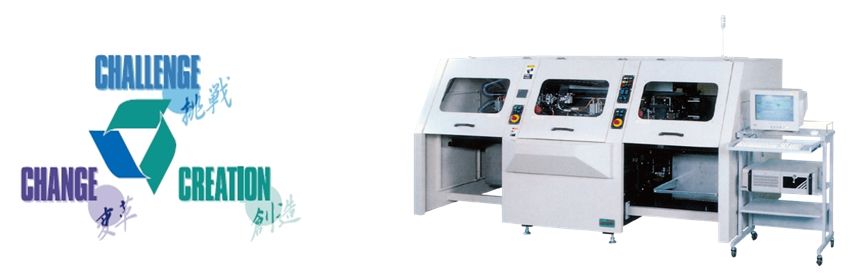

下面重点介绍一下MVP-630A和MVC-630C机型：
操作简单，易于掌握。是PCB生产加工的理想选择。工作精度可达到±0.03mm。结构稳定，易于维护。
MVP系列和MVC系列机型V刻机是为满足线路板生产的下一道工序的要求，专为线路板生产设计，用于加工线路板V槽的钻(PIN)基准式自动V槽切割机。该设备依靠光学尺及伺服马达可以准确地在线路板上V出客户所需的V槽。
操作原理：MVP-630A是以线路板上的工具孔和设备上带销钉的专用夹具精密地固定线路板的位置，同时配以高精密度的钻石刀和线性马达对线路板进行V槽加工，在加工过程中辅以专利的压板装置，确保加工的高精度和高稳定性，解决了薄板在加工过程中因刚性不足而造成精度不良的问题。采用一体化框架和S&M控制系统，实现精准V槽切割。而MVC-630C全自动机型则采用CCD识别靶标点，自动上下板和自动切换XY方向。
MVP-630A和MVC-630C设备主要规格及参数：
| 加工板尺寸： | Max. 630mm×630mm Min. 150mm×150mm |
加工板厚度： | 0.3~3.2mm |
加工精度： | 间隔精度：±0.03mm（定位孔到切割线的精度依靠钻孔的精度） |
| 间隔平行度：±0.03mm | |
| 残厚精度：±0.03mm | |
| 切割速度： | Max: 40m/min (需要就板的材料而定） |
| 标准工作速度：25~30m/min | |
| 跳刀工作速度：15~20m/min | |
| 跳刀切割次数 | Max: 10次 |
| 定位PIN的位置： | 5~12×5~12mm（固定PIN） |
| 5~12×145~615mm（移动PIN） | |
| 定位PIN的规格： | 3.0mm~5.0mm (标准为：3.175mm） |
| V刻线 | X/Y方向各100 |
优势特点：
1、安全面积感应器，保护PCB板及机器不受损坏
2、由伺服系统控制刀具的高度及V刻深度
3、专为薄板设计的夹板功能
4、跳刀功能
5、操作简单，易于掌握
6、结构设计稳定，维修少
机身整体日本进口，一体框架，整体铸铁，S&M控制系统是加工品质、效率及稳定性的绝对保障。在机械加工过程中，全自动的V-CUT机在操作过程较简单，而且又能完成各种复杂的加工操作，这样的优点备受厂商的青睐，各大PCB厂都能见其身影，SHODA TECHTRON公司一直以挑战、创造、变革为使命，不断优化和创新，使技术及品质遥遥领先！
手动MVP系列和全自动MVC系列还有多种规格选择，满足各种尺寸的PCB板V槽加工，选择SHODA TECHTRON V-CUT机，让您实现精准V槽加工！
