避免触发CMOS集成电路中寄生PNPN或者NPN结构进入低阻闩锁态的措施,实际就是保持它们工作在高阻阻塞态的安全区。通常有三种方式实现这个目的:第一种是合理的版图布局设计;第二种是抗闩锁工艺技术;第三种是合理的电路设计

本章侧重介绍版图级、工艺级和电路级抗闩锁措施。


请同学们随时关注EETOP创芯大讲堂,将为大家提供优惠购买渠道及免费阅读机会。相关咨询添加微信:ssywtt


本章侧重介绍闩锁效应的触发分类和触发方式。

第八章:闩锁效应的改善方法

8.1版图级抗闩锁措施

8.1.1减小Rn和Rp

8.1.2减小bn和bp

8.1.3加少子和多子保护环

8.2工艺级抗闩锁措施(不发布)

8.2.1外延CMOS技术(不发布)

8.2.2 NBL深埋层技术(不发布)

8.2.3 SOI CMOS技术(不发布)

8.2.4 深沟槽隔离技术 (不发布)

8.2.5 倒阱工艺技术(不发布)

8.2.6 增大NW结深(不发布)

8.3电路级抗闩锁措施(不发布)

8.3.1串联电阻(不发布)

8.3.2 反偏阱(不发布)

8.4小结(不发布)



扫描二维码可以购买本书作者在创芯大讲堂《CMOS集成电路闩锁效应》视频教程。

添加微信ssywtt获取创芯大讲堂课程内部价格

8.1版图级抗闩锁措施[1]


芯片的实际版图是千变万化的不规则图形,制定一套完整的对所有工艺的避免闩锁效应设计要求是不现实的,只能根据CMOS工艺技术的特点制定一些简单的通用的设计建议,但是这种通用的设计建议的精确性很差,没有数据支撑,也没有统一的要求,通常建议留足够的设计窗口,使芯片工作在高阻阻塞态的安全区。


8.1.1 减小Rn和Rp

减小Rn和Rp,从而减小由它们形成的正反馈回路的压降,避免寄生NPN和PNP导通,达到避免闩锁效应的目的。降低Rn和Rp的方法有紧邻设计或紧邻接触、增大阱接触有源区的面积和环状的阱接触有源区。


对于PMOS,紧邻设计是用金属化互连线把PMOS源极p+有源区和NW接触n+有源区连接起来,并且PMOS源漏极p+有源区和n+有源区要用最小的设计规则,从而减小它们的距离,最终达到减小它们的寄生等效电阻Rn的目的。甚至在设计上允许的情况下,采用紧邻接触设计,把PMOS源极p+有源区和NW接触n+有源区紧贴在一起。

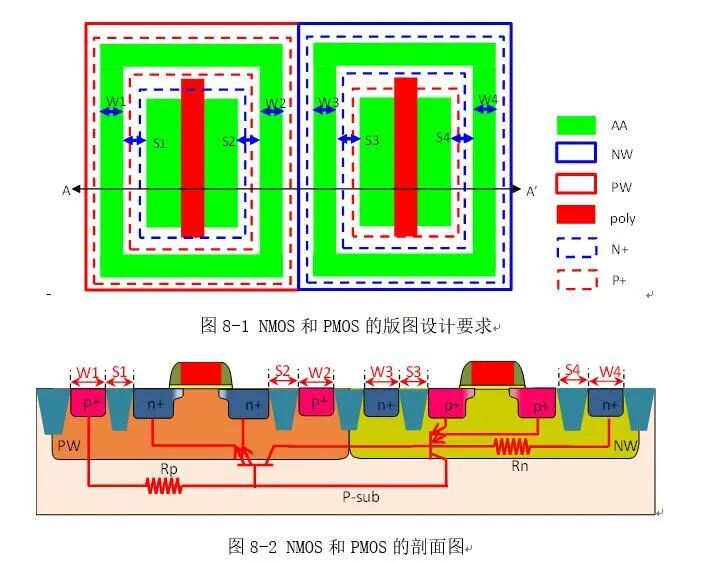

对于NMOS,紧邻设计的设计要求也是类似的,用金属化互连线把NMOS源极n+有源区和PW接触p+有源区连接起来,并且NMOS源漏极n+有源区和p+有源区要用最小的设计规则,从而减小它们的距离,达到减小它们的寄生等效电阻Rp的目的。如果NMOS的源极与PW衬底的电位一样,采用紧邻接触设计,把NMOS源极n+有源区和PW接触p+有源区紧贴在一起。图8-1所示是NMOS和PMOS的版图设计要求,S1~S4利用最小的设计规则设计版图。图8-2所示是NMOS和PMOS的剖面图。


增大阱接触有源区的面积可以实现增大阱等效电阻的横截面积,从而减小阱等效电阻Rn和Rp的目的。可以通过增大图8-1中阱接触有源区的宽度W1~W4,从而达到减小阱等效电阻Rn和Rp的目的。

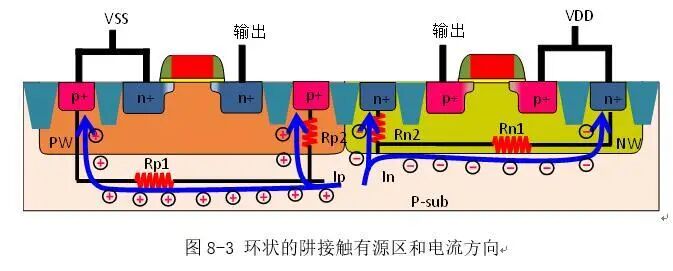

环状的阱接触有源区是用一个完整的环形阱接触有源区包围NMOS和PMOS的源漏有源区,这种设计不但可以增大阱接触有源区的面积,达到减小阱等效电阻等效Rn和Rp的目的,同时环形阱接触有源区可以有效吸收NW或者PW中少数在载流子,削弱衬底注入的载流子到达PW与NW边界的效率,另外环状的阱接触有源区也可以分流收集区电流,避免电流集中流向某一阱接触有源区,从而避免了阱局部电压过高,造成寄生双极型晶体管导通。例如NW环形阱接触有源区可以增强空穴在NW中复合,减小空穴到达PW边界和被PW收集形成电流Ip的可能,另外NW电流In也被分流成多个方向,避免NW局部电压过高。与NW环形阱接触有源区的情况类似,PW环形阱接触有源区可以增强电子在PW中复合和分流Ip。图8-3所示是环状的阱接触有源区和电流方向。

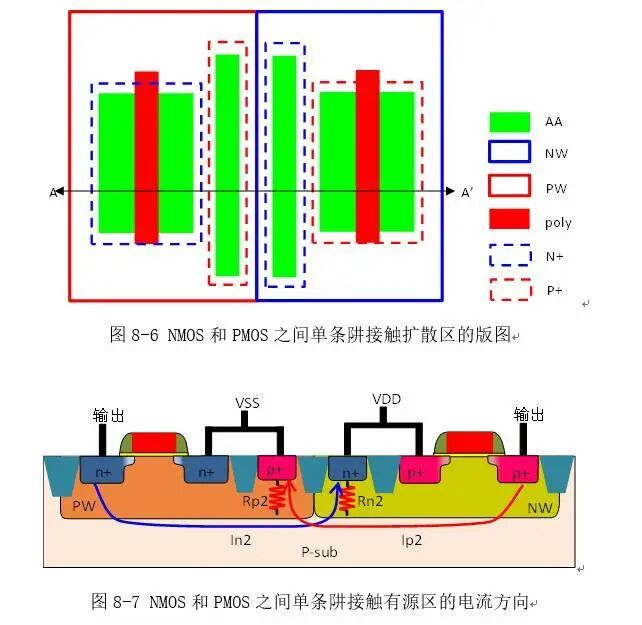

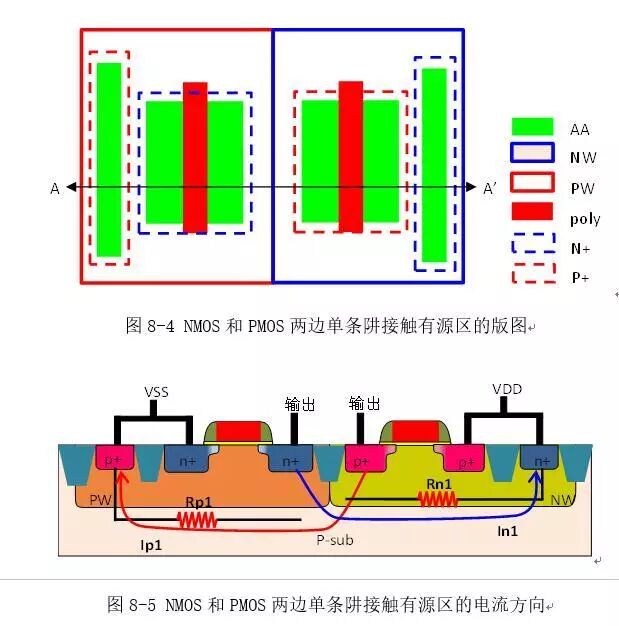

图8-4 所示是NMOS和PMOS两边单条阱接触有源区的版图,图8-5所示是NMOS和PMOS两边单条阱接触有源区的电流方向。它是PW和NW收集电流的方向,NW收集电流In1横跨整个NW里面的寄生PNP发射结,PW收集电流Ip1横跨整个PW里面的寄生NPN发射结。图8-6所示是NMOS和PMOS之间单条阱接触扩散区的版图,图8-7所示是NMOS和PMOS之间单条阱接触有源区的电流方向。它是PW和NW收集电流的方向,NW收集电流In2在NW边缘就被迅速收集,PW收集电流Ip2在PW边缘就被迅速收集,可以有效的削弱到达寄生NPN和寄生PNP发射极正下方面的电流,同时PW和NW等效电阻Rp2和Rn2也小于Rp1和Rn1,最终反馈电压也会进一步减小,所以在改善闩锁效应方面图8-6的版图要优于图8-4的版图,但是图8-6的版图没有用环形阱接触有源区,它比图8-1的版图要差。


8.1.2 减小bn和bp


bnbp <1是防止CMOS寄生PNPN发生闩锁效应的必要和充分条件。最直接的减小bn和bp的方法是增大寄生双极型晶体管的基区宽度。


图8-8所示是NMOS和PMOS的版图,图8-9所示是NMOS和PMOS的剖面图。S1是NMOS源漏有源区到NW的间距,增大S1可以增大寄生NPN的基区从而减小bn。S2是PMOS源漏有源区到PW的间距,增大S2可以增大寄生PNP的基区从而减小bp,但是寄生PNP是纵向的,它的基区主要是由NW结深决定的。通常NW结深小于3um,当S2>3um时,增大S2对PNP的bp的影响非常小,所以主要依靠增大S1来减小bnbp的值,实际上bnbp的值主要由NMOS与PMOS之间的源漏有源区的间距决定的。


8.1.3加少子和多子保护环

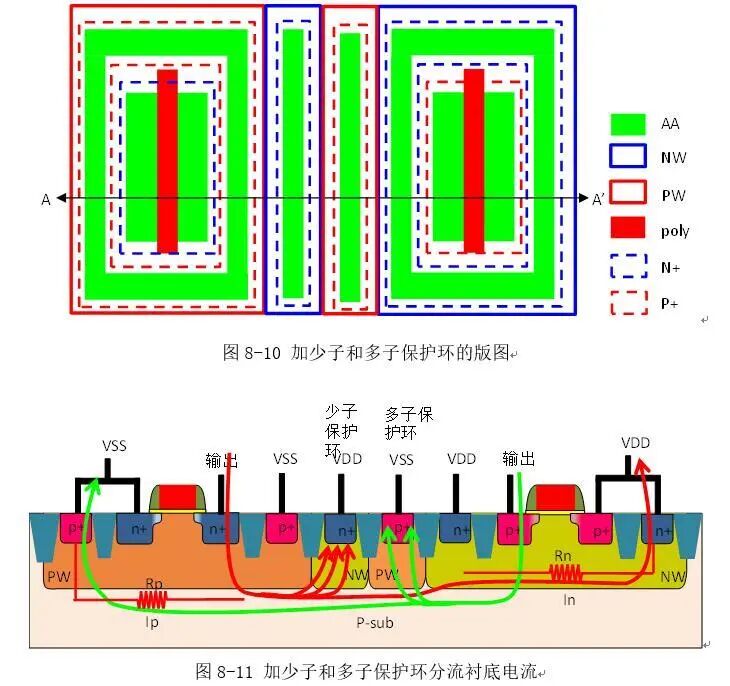

反偏少子和多子保护环可以提前收集衬底的少子和多子。图8-10所示是加少子和多子保护环的版图。NW保护环是P-sub的少子保护环,它作为伪收集区可以提前收集P-sub的少子电子,防止少子电子被附近的PMOS的衬底NW收集,被PMOS的衬底NW收集的电子会在寄生PNP的发射结形成正反馈电压,使寄生PNP导通,最终导致PNPN导通。PW保护环是P-sub的多子保护环,它作为伪收集区可以提前收集P-sub的多子空穴,防止多子空穴被附近的NMOS PW接触有源区收集,被NMOS PW接触有源区收集的空穴会在寄生NPN的发射结形成正反馈电压,使寄生NPN导通,最终导致PNPN导通。图8-11所示是加少子和多子保护环分流衬底电流。多子保护环除了提前收集空穴,还可以增加PW接触有源区的横截面积,从而减小PW的等效电阻
