根据量子物理学的基本原理，原子是按照不同电子排列顺序的能量差，也就是围绕在原子核周围不同电子层的能量差，来吸收或释放电磁能量的。

这里电磁能量是不连续的。当原子从一个“能量态”跃迁至低的“能量态”时，它便会释放电磁波。这种电磁波特征频率是不连续的，这也就是人们所说的共振频率,同一种原子的共振频率是一定的—例如铯133的共振频率为9.192631770GHz。因此铯原子可以用作一种振荡器来保持高度精确的时间。

本次拆解的是铷原子钟，精度比铯原子钟差些，但是价格便宜许多。大多用于通信基站的频率基准。

一、外围电路部分

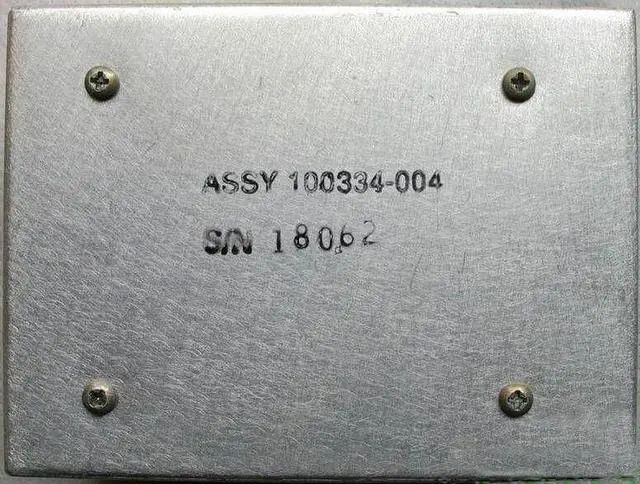

1、正面

2、打开后盖

3、拆下16颗螺丝后变成这样

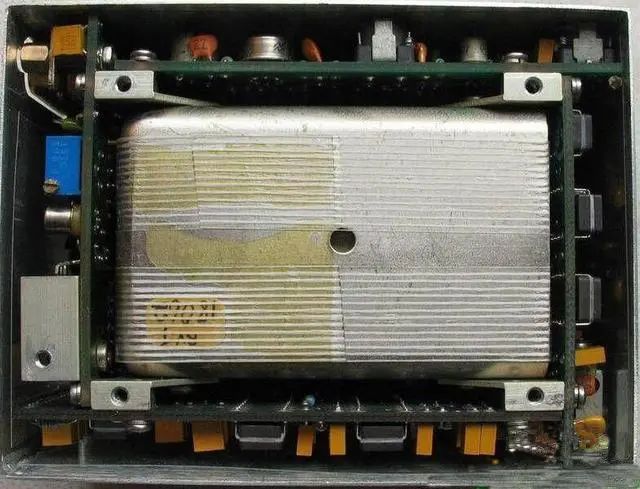

4、铷模块核心显露了出来

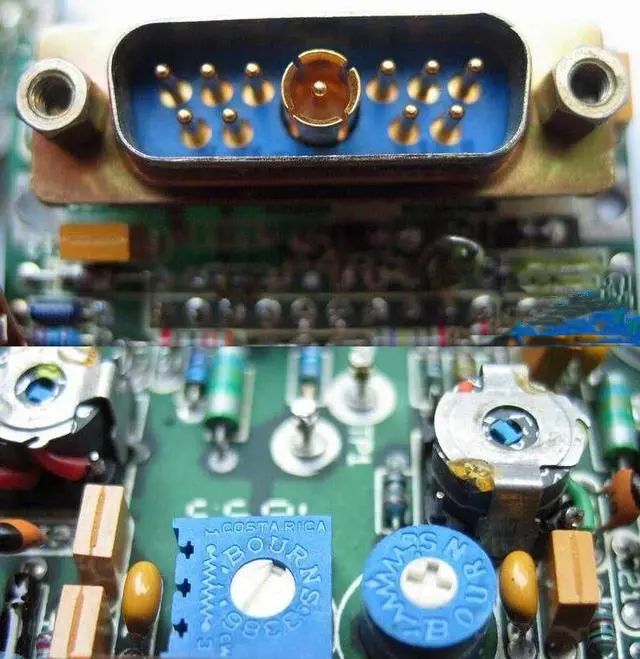

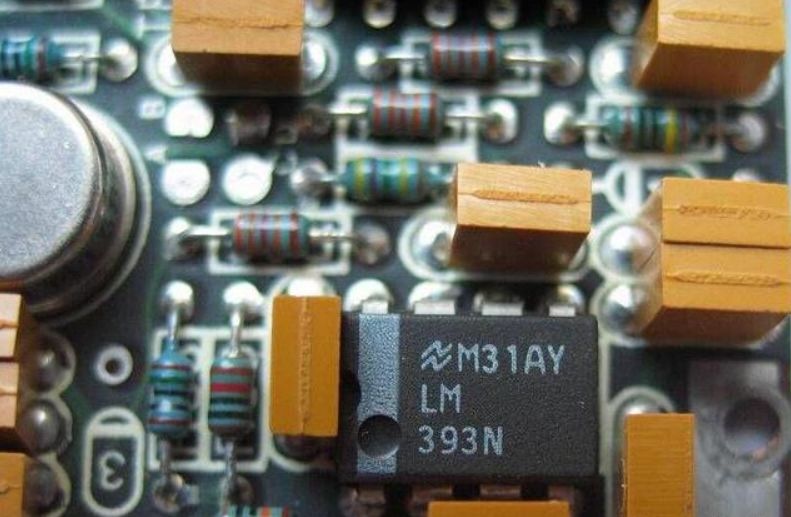

5、电路细节，分立元件使用很多

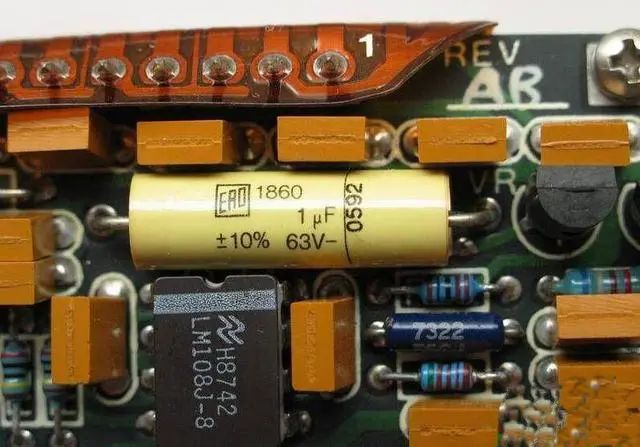

6、德国ERO电容

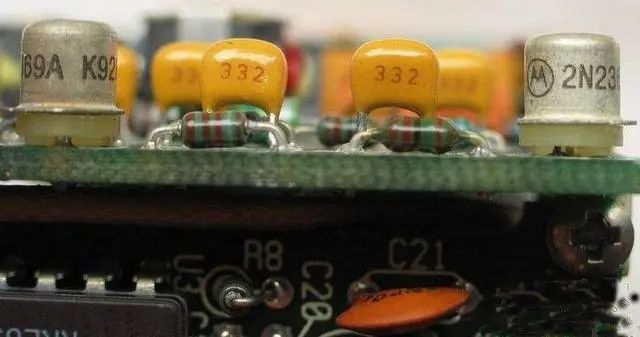

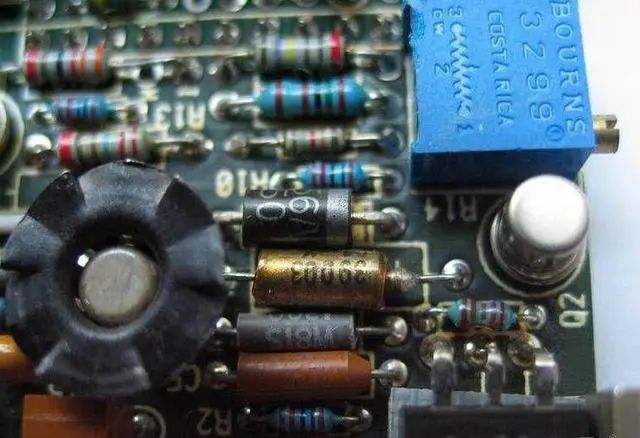

7、油浸电容，戴帽子的三极管

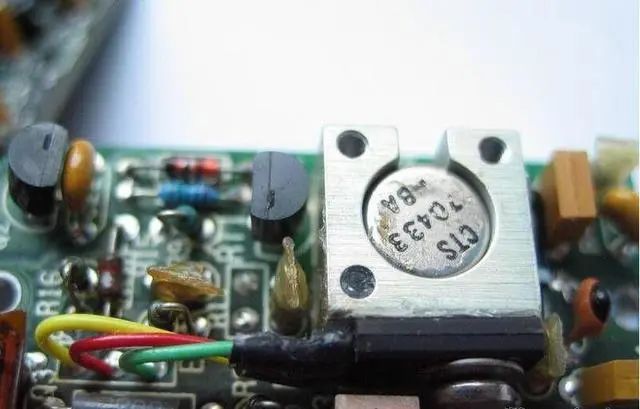

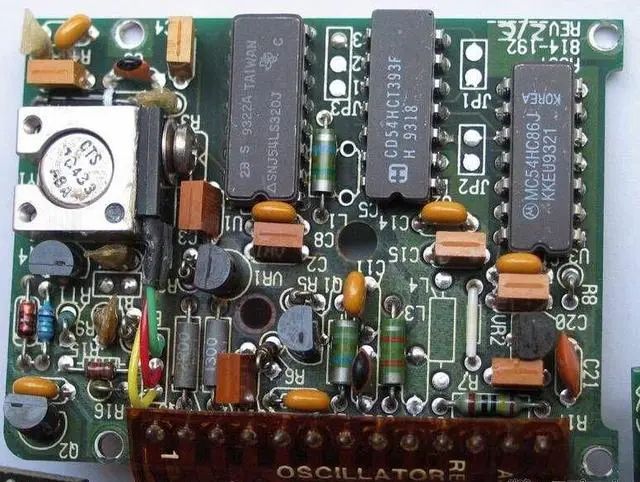

8、设计特别的恒温晶振

9、方块钽电容

二、模块核心部分

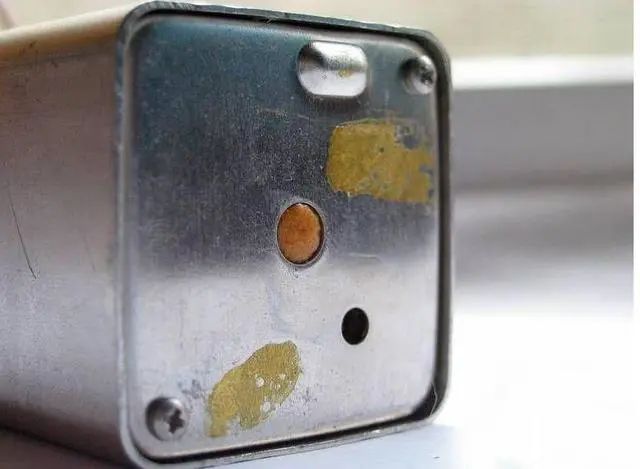

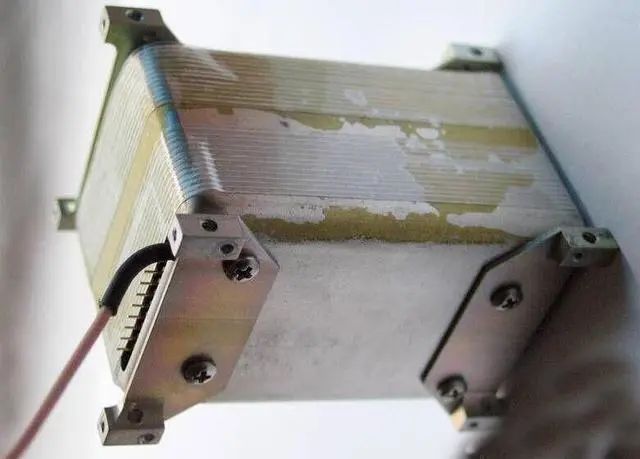

1、金属盒子

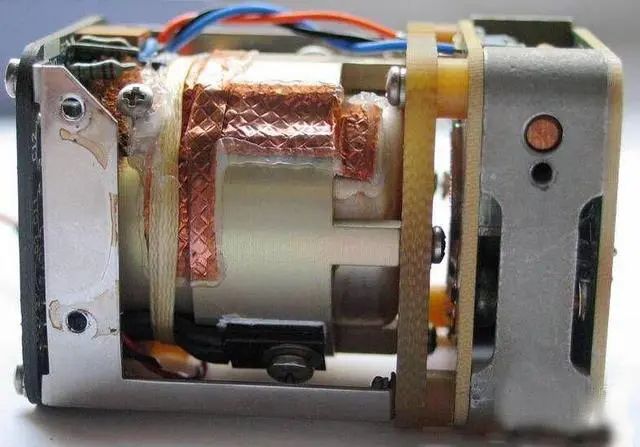

内部结构展现出来了

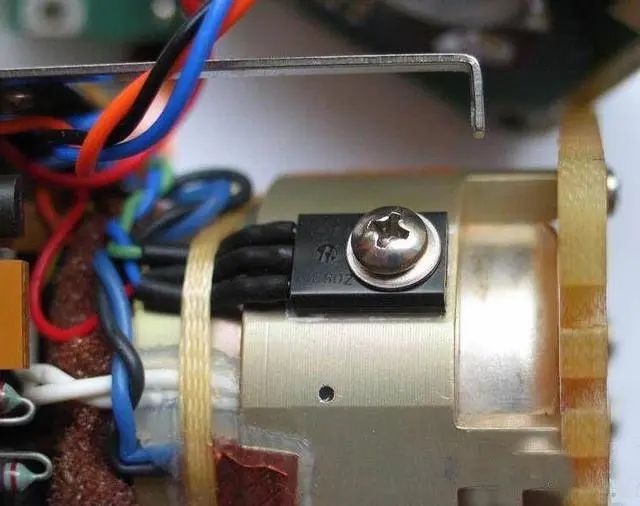

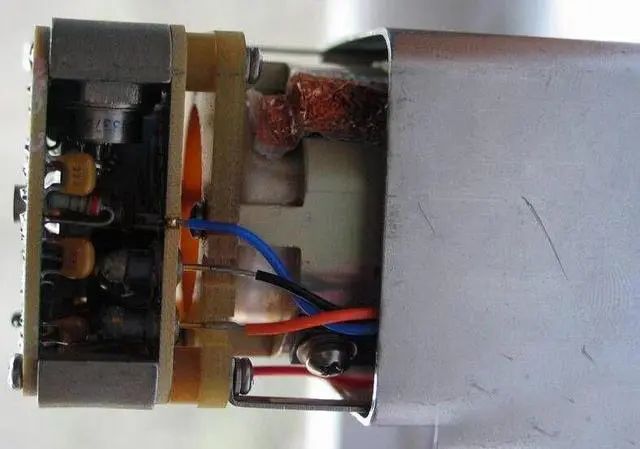

高频加热功率管

吸收式加热功率管

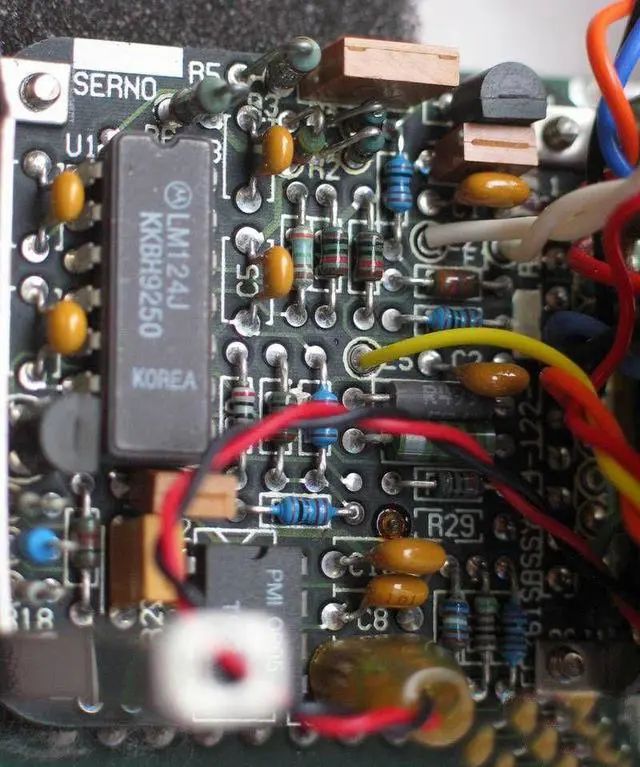

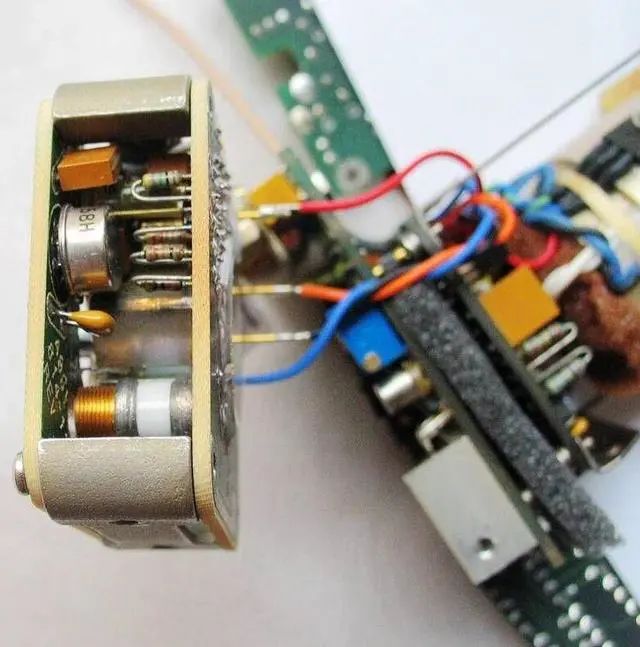

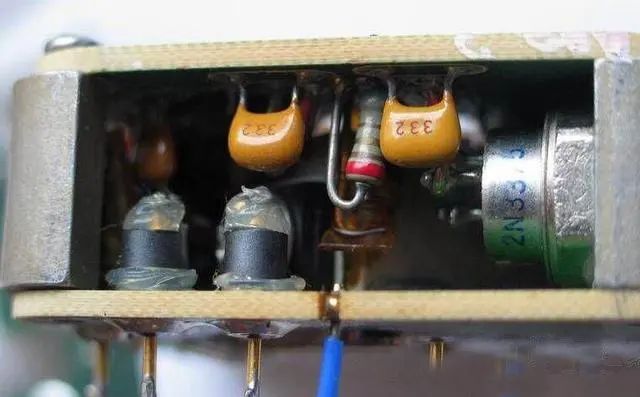

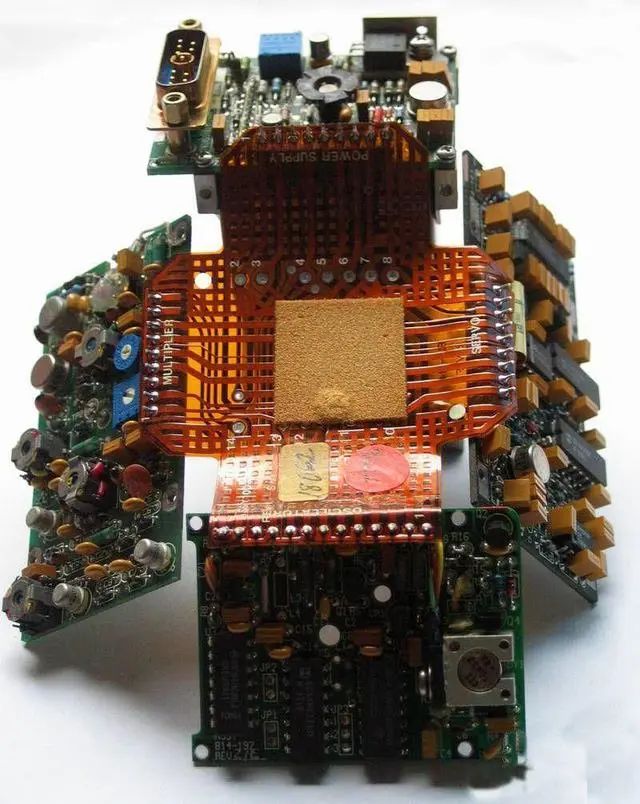

内部电路部分

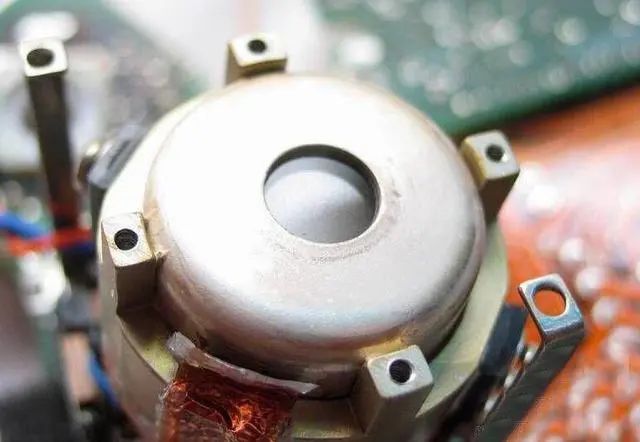

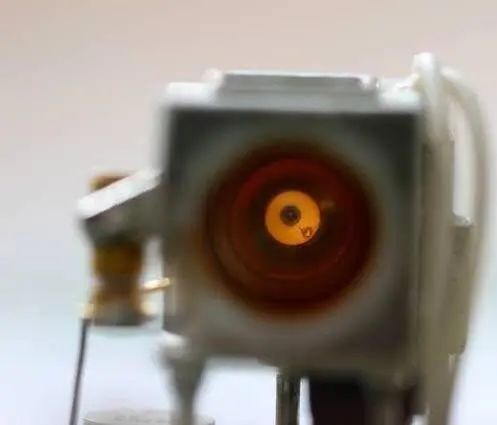

铷原子吸收室

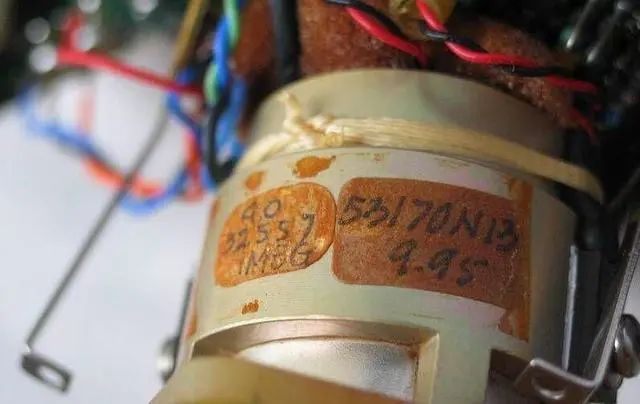

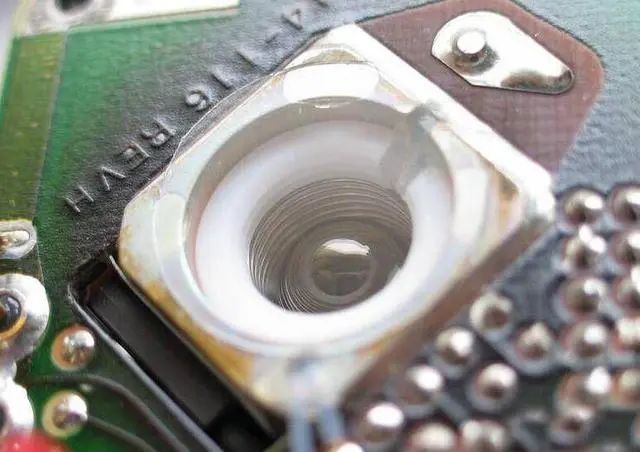

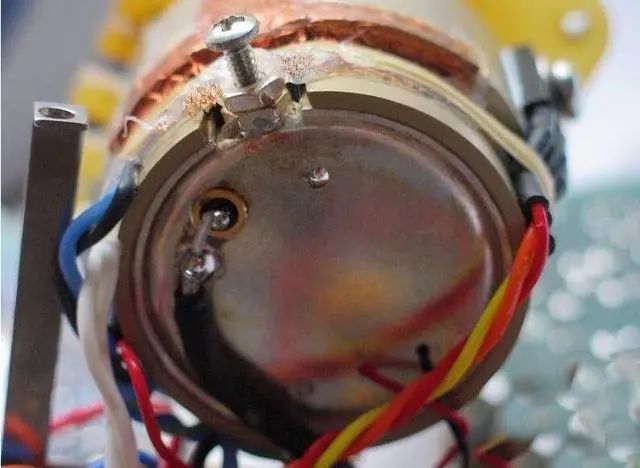

铷泡加热部分

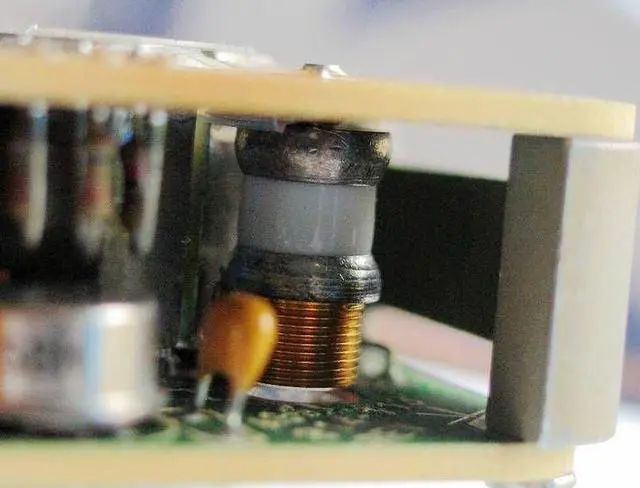

加热谐振电容

铷泡，玻璃泡内封装着微量的金属铷元素

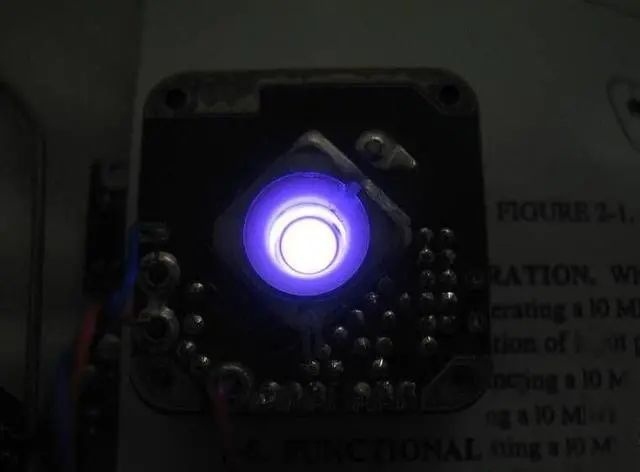

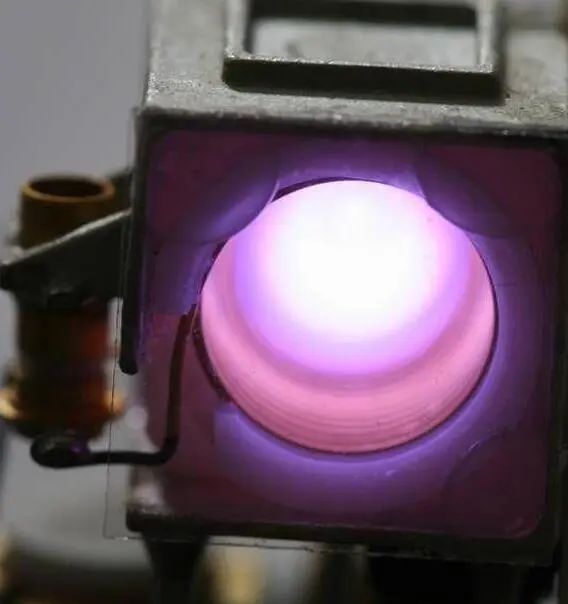

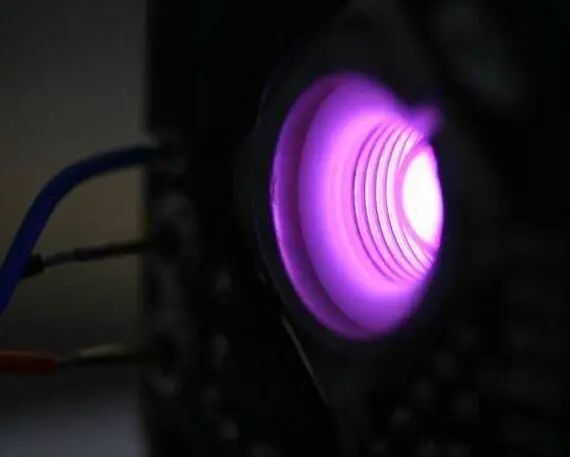

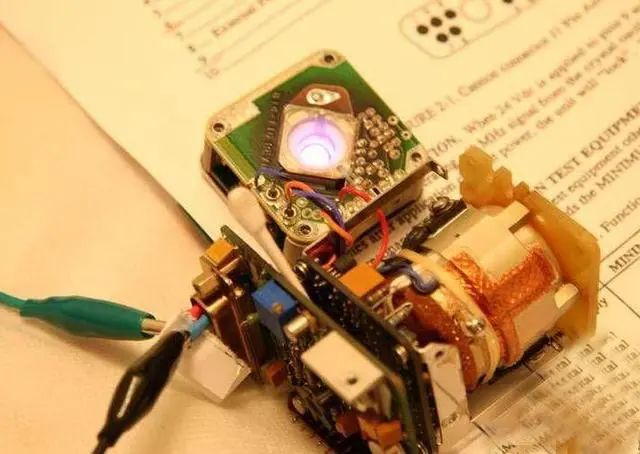

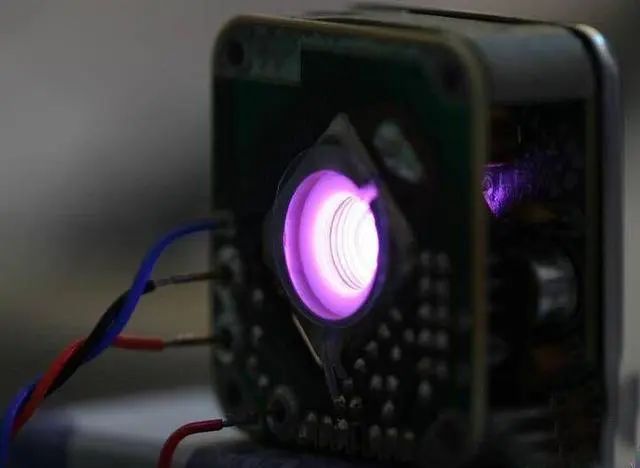

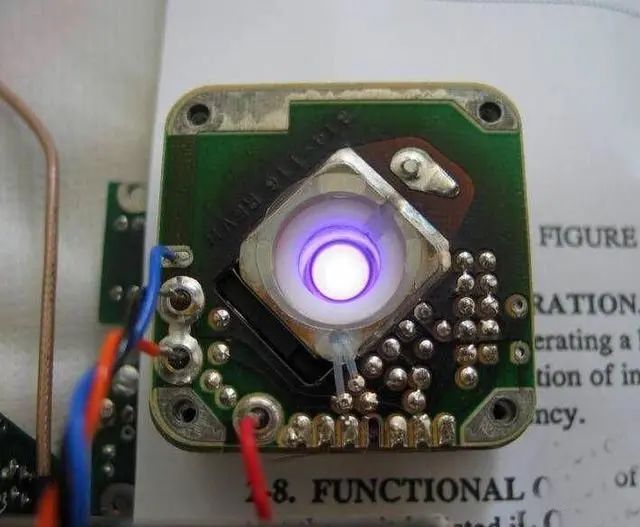

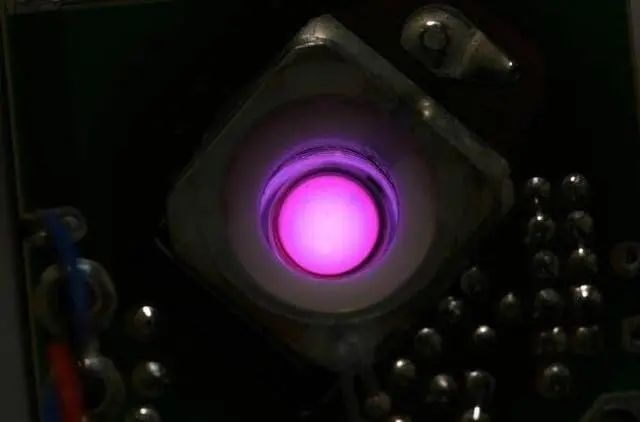

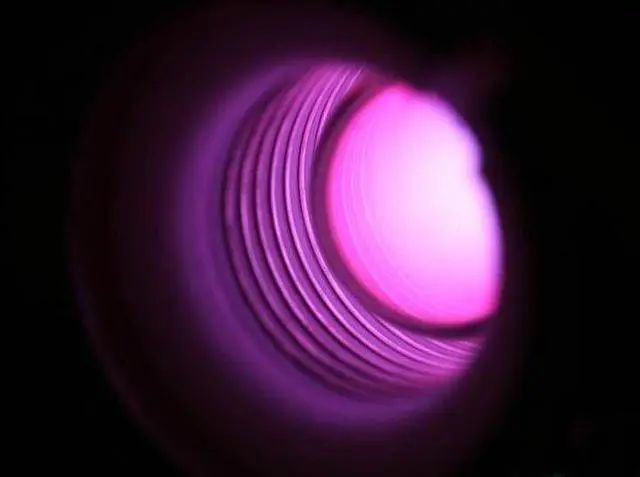

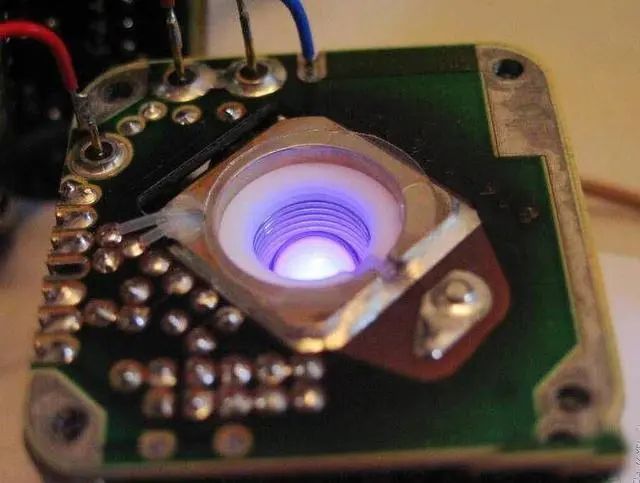

美丽的原子光，工作状态是模块通过高频电场加热金属铷，使之等离子化发出美丽的紫色光芒。

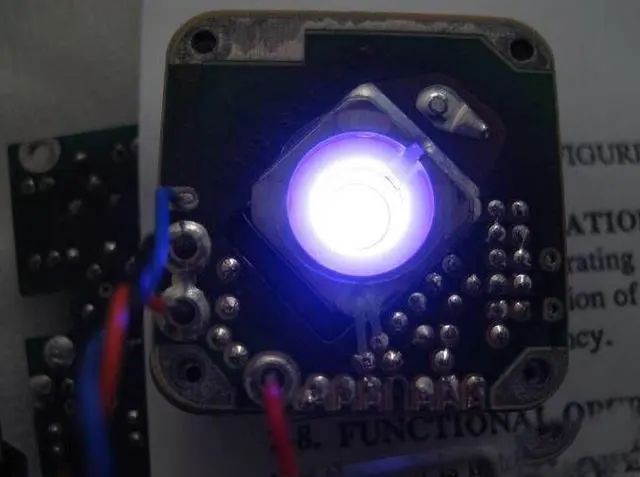

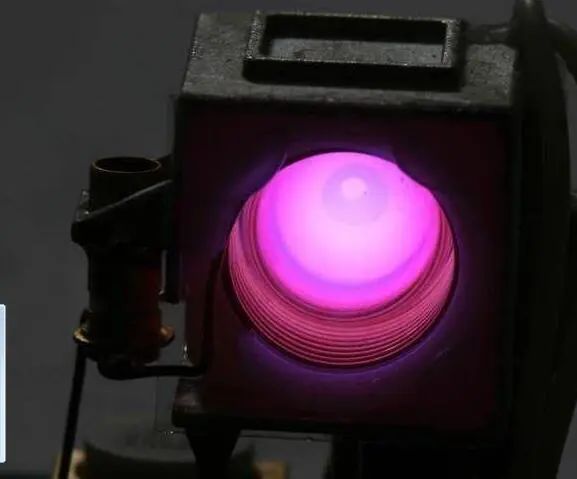

上面几张偏蓝，更换专业设备拍摄，更接近真实色彩

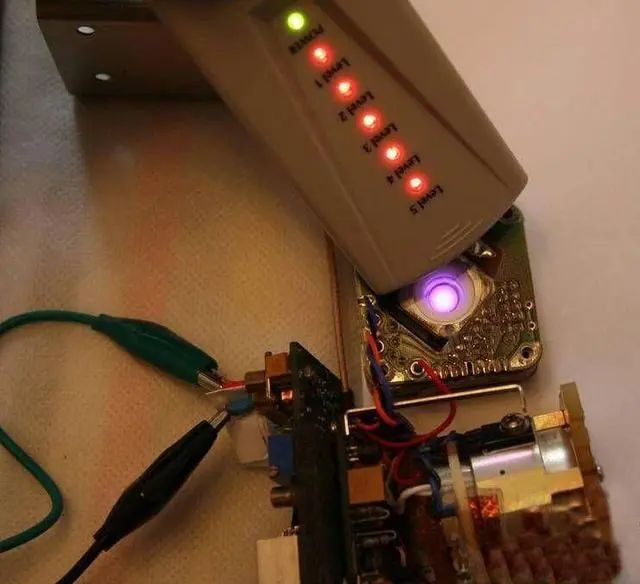

简易电磁辐射计，满表了……
