展锐虎贲T7520强在哪？6nm EUV全场景覆盖增强

只有引入EUV技术的6nm才是真正的6nm，而这项技术也将伴随未来可能的5nm、4nm、3nm、2nm、1nm一路前行。

自1965年英特尔创始人之一的戈登·摩尔提出摩尔定律以来，半导体领域就一直在遵循着“当价格不变时，集成电路上可容纳的元器件的数目,约每隔18个~24个月便会增加一倍，性能也将提升一倍”的规律前行。技术人员一直在研究开发新的IC制造技术，以缩小线宽、增大芯片的容量。

EUV光刻机的出现，就是一个重大突破。它实现了高速，低功耗和高集成的芯片生产工艺，满足了5G高性能、超带宽、低时延和海量连接的需求。

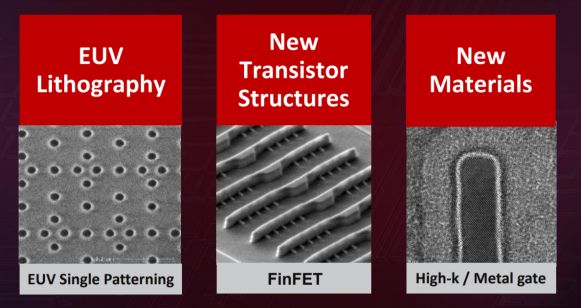

图片来源：台积电陈平在紫光展锐2020春季线上发布会演讲

这么厉害的EUV，原理是什么？

光刻技术基本上是一个投影系统，将光线投射并穿透印有电路的光罩，利用光学原理将图形打在已涂布感光剂的硅晶片上，进行曝光，当未曝光的部分被蚀刻移除后，图样就会显露出来。

在光刻技术中，提升分辨率的途径主要有三个：一是增加光学系统数值孔径；二是减小曝光光源波长；三是优化系统。EUV相较于DUV，把193nm波长的短波紫外线替换成了13.5nm的“极紫外线”，在光刻精密图案方面自然更具优势，能够减少工艺步骤，提升良率。

EUV技术的究竟难在哪儿？

光源产生难:

193nm紫外线的光子能量为6.4eV（电子伏特，能量单位），EUV的光子能量高达为91~93eV！这种能量的光子用一般的方法是射不出来的，激光器或灯泡都不行，它的生成方法光是听起来就非常变态，这需要将锡熔化成液态，然后一滴一滴地滴落，在滴落过程中用激光轰击锡珠，让其化为等离子态，才能释放“极紫外光”。这样的光源用久了就会在里面溅很多锡微粒，必须要定时清洁才行。

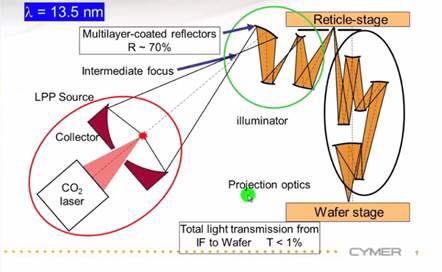

图片来源：Cymer: Extreme Ultraviolet(EUV) Lithography Light Sources

发光过程难:

EUV不仅能量高，对物质的影响也极其强大，它们可以被几乎任何原子吸收，所以传播路径必须是完全的真空。要想让EUV聚焦到合适的形状，只能用这种用6面凹面镜子组成的系统——EUV/X射线变焦系统（EUV /X-Ray focusing systems）。

有效功率转化率低:

可是就算是镜子，每一面镜子都会吸收30%的EUV，整个系统里有4个镜子用于发光系统，6个镜子用于聚焦系统。EUV光罩本身也是一个额外的镜子，形成了11次反射。这个过程中，只有大约2％的EUV来到了晶圆上。因为效率低，所以需要的功率也大辐上涨。ArF光源平均的功率为45W，而EUV的平均光源功率为500w！

成本太高：

最先进的EUV光刻机售价高达1亿欧元一台，是DUV光刻机价格2倍多，采购以后还需要多台747飞机才能运输整套系统。

此外，EUV光刻机必须在超洁净环境中才能运行，一小点灰尘落到光罩上就会带来严重的良品率问题，并对材料技术、流程控制、缺陷检验等环节都提出了更高的要求。最关键的是，EUV光刻机还极度耗电，它需要消耗电力把整个环境都抽成真空(避免灰尘)，通过更高的功率也弥补自身能源转换效率低下的问题，设备运行后每小时就需要耗费至少150度的电力。

除此之外，次级电子对光刻胶的曝光、光化学反应释放气体、EUV对光罩的侵蚀等种种难题都要一一解决。这就导致很长时间里EUV的产量极低，在之前公开的资料里，EUV的产量只有日均1500片。

虎贲T7520

结合以上的知识点，采用了6nm EUV工艺技术的虎贲T7520，真是闪耀着高技术高质量的光辉~

全场景覆盖增强技术—5G的刚需

近年来，直播、短视频等线上经济迸发出了强劲活力，同时也对网络提出了上行大带宽、低时延的新需求。

5G大带宽是通过较高频段实现的，比如中国分配给5G的频段分别是2.6GHz，3.5GHz以及4.9GHz。相对4G使用的频段，5G的高频段路径损耗大，覆盖范围小。

5G基站侧可以通过加大发射功率来提高下行覆盖，然而终端的发射功率有限，上行覆盖成为5G网络的短板。

此外，在5G小区的边缘，下行数据也需要终端上传ACK/NACK反馈。此时，不仅上行业务受影响，下行业务也会受到影响，很可能出现5G手机显示信号条满格，却无法上网或者断流的现象。

针对各种场景的覆盖增强技术，就成为5G网络覆盖的硬需求。

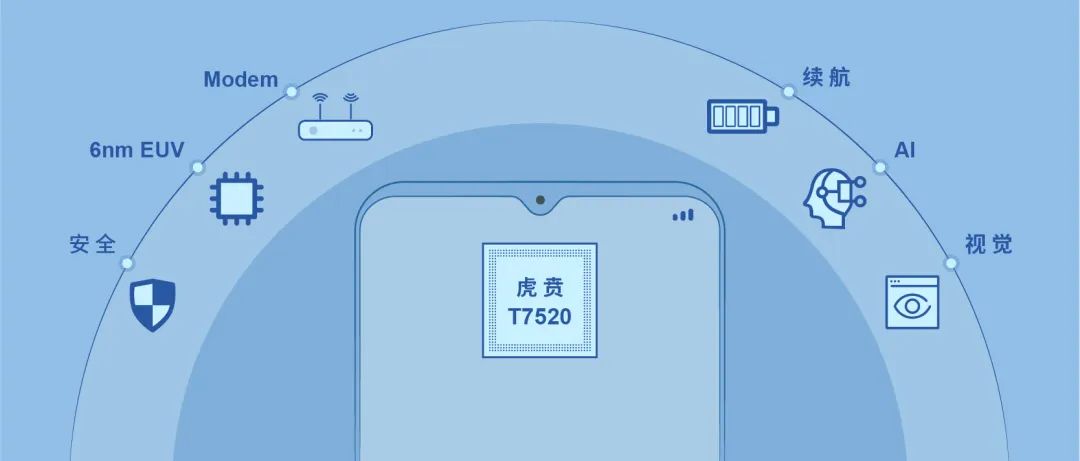

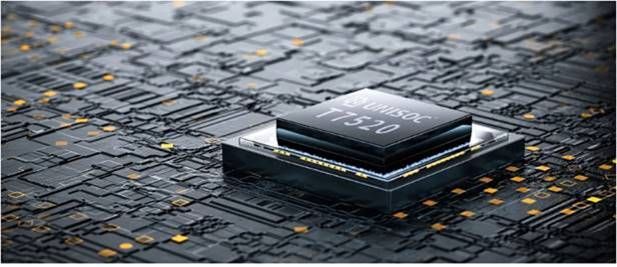

紫光展锐近期发布了采用6nm EUV工艺的新一代5G SoC“虎贲T7520”，先进的工艺、低功耗的系统设计，大幅提升的AI算力和多媒体影像处理能力，将为5G智能体验带来更好的选择。

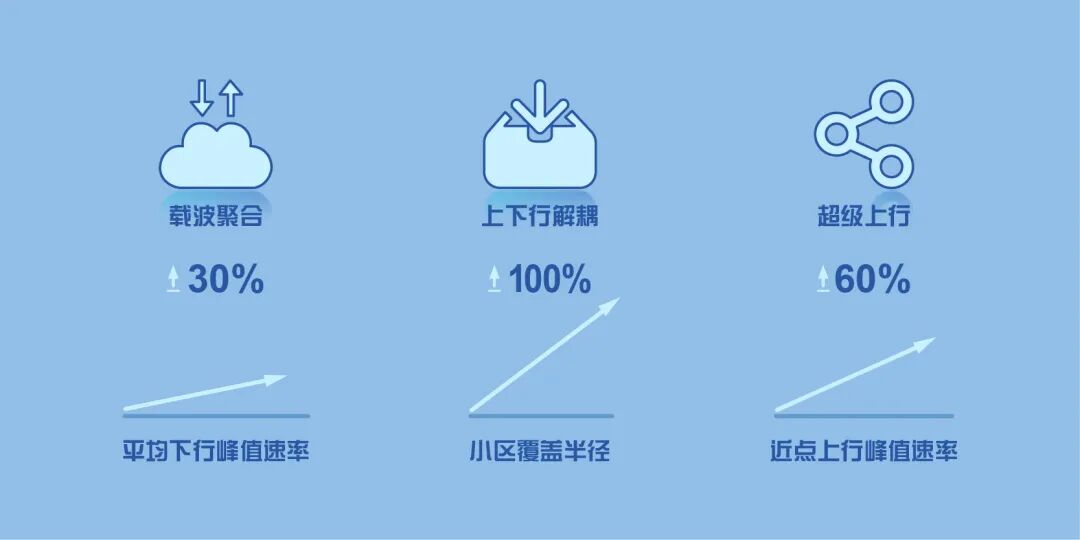

值得注意的是，基于第二代马卡鲁5G技术平台，虎贲T7520采用了全球首颗支持全场景覆盖增强技术的5G调制解调器(1)。它同时支持5G NR TDD+FDD载波聚合、上下行解耦、超级上行等技术，实现了Sub-6GHz 5G网络的全场景覆盖增强。

与没有采用全场景覆盖增强技术的平台相比，虎贲T7520可提升超过100%的覆盖范围，为小区近点提升60%上传速率。

这到底是一款什么样的黑科技？5G为什么需要全场景覆盖增强技术？它可以带来什么样的增益？且听下文娓娓道来。

5G全场景覆盖增强技术—三大金刚

在5G发展初期，运营商在现有的4G设备基础上进行5G网络部署，即NSA非独立组网模式，终端可同时连接5G基站和4G基站。这种模式下，网络可以指示终端，实现数据从LTE侧或5G NR侧的分流。技术专家们就可以利用4G LTE网络的中低频段来补充上行覆盖，这样既保证了5G下行大带宽的体验，也解决了上行高速率的需求。
