CMOS集成电路中的寄生NPN和寄生PNPN结构的低阻闩锁态可以提供低阻通路,通过合理的设计可以把寄生NPN和寄生PNPN结构用于ESD电路设计。ESD NMOS主要依靠自身寄生NPN提供ESD电流泄放通路,而寄生PNPN结构具有最大单位面积的ESD通路能力。
本章侧重介绍寄生NPN和寄生PNPN的ESD应用。
请同学们随时关注EETOP创芯大讲堂,将为大家提供优惠购买渠道及免费阅读机会。相关咨询添加微信:ssywtt
本章侧重介绍闩锁效应的触发分类和触发方式。
第十一章:寄生器件的ESD应用
11.1 寄生NPN的ESD应用(不发布)
11.1.1 NMOS寄生NPN(不发布)
11.1.2 寄生NPN非均匀导通问题
11.1.3 GTNMOS电源钳位ESD电路(不发布)
11.1.4 STNMOS电源钳位ESD电路 (不发布)
11.2 寄生PNPN的ESD应用
11.2.1 CMOS寄生PNPN
11.2.2 寄生PNPN电源钳位ESD保护电路
11.2.3 PNPN结构的设计规则
11.3 小结
扫描二维码可以购买本书作者在创芯大讲堂《CMOS集成电路闩锁效应》视频教程。
添加微信ssywtt获取创芯大讲堂课程内部价格
11.2 寄生PNPN的ESD应用
11.2.1 CMOS寄生PNPN

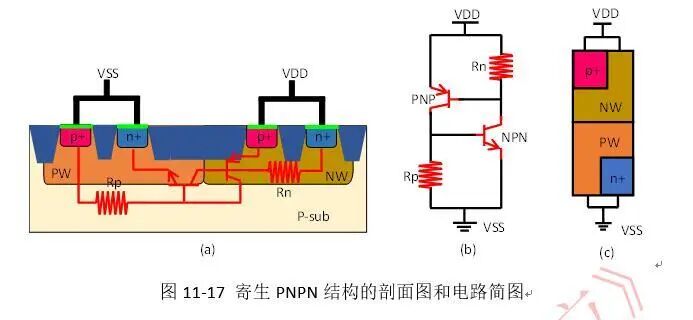

CMOS集成电路中寄生PNPN结构是由寄生的横向NPN晶体管和的纵向PNP晶体管通过PW的等效电阻Rp和NW电阻Rn耦合组成。图11-17所示是寄生PNPN结构的剖面图和电路简图。在导通的情况下,它具有非常大的单位面积通流能力,可以提供低阻旁路通路快速泄放大量的ESD静电电流,同时可以保护自身以及内部电路不被ESD电流损伤,寄生PNPN结构也被用于设计电源电压钳位ESD保护电路。
寄生PNPN结构的TLP IV曲线与图11-3所示GGNMOS的TLP IV曲线类似,它也是S型的曲线。
当加载在VDD管脚的ESD脉冲电压小于Vt1时,寄生PNPN结构会一直处于高阻阻塞态,其电流是二极管的反向偏置漏电流,高阻阻塞态的漏电流非常小,几乎可以忽略不计,IV曲线的电压几乎等于ESD脉冲电压。
当加载在VDD管脚的ESD脉冲电压大于Vt1时,寄生PNPN开启导通,从而进入BC段工作区间,形成低阻通路。AB段的曲线实际上是不存在的,寄生PNPN导通后直接进入BC段。BC段工作区间对应的电流是寄生PNPN的导通电流,电流非常大,其电压等于寄生PNPN导通放电后剩余的ESD脉冲电压,所以B点的电压小于A点电压。Vt1是NW和PW之间的PN结产生雪崩击穿所需电压的临界点,雪崩击穿电流非常大,它流过等效电阻Rp和Rn形成压降,使寄生NPN和PNP的发射结正偏,此时NPN和PNP导通并且形成正反馈回路,寄生PNPN工作在低阻闩锁态。B点为维持寄生PNPN持续开启的最小电压Vh,Vh为自持电压,BC段是寄生PNPN的稳定工作区间,电流随着电压升高而升高,BC段的斜率就是寄生PNPN导通后的电阻,它主要是由源漏极电阻和接触电阻决定,漏极有源区电阻表现为正的温度系数,当ESD电流流向某一区域时该区域温度升高,电阻也升高,表现为阻碍电流向该方向流动,电流又会流向其它方向,这样各个方向的电阻都升高,最终电流向各个方向均匀流动。工作在BC段的寄生PNPN处于热平衡状态,电流产生的热量大于等于它自身散失的热量。
当加载在VDD管脚的电压经大于Vt2时,寄生NPN进入CD段,C点Vt2为热击穿的临界点,该电压是ESD脉冲电压经过寄生PNPN放电后的剩余电压值不断升高到C点,寄生PNPN自身的温度不断升高使它进入热击穿,进入热击穿后的电流非常大,电流产生的热量大于它自身散失的热量,电场中的介质从散热与发热的热平衡状态转入非热平衡状态,并激发大量热电子,电势能产生的热量比传递散失的要多,硅衬底的温度越来越高,硅电阻表现为负的温度系数,IV曲线表现负阻态,负阻效应导致电流集中向某一方向流动,导致该方向的温度不断升高,电阻不断降低,直至出现永久性损坏,寄生PNPN被烧毁形成开路。

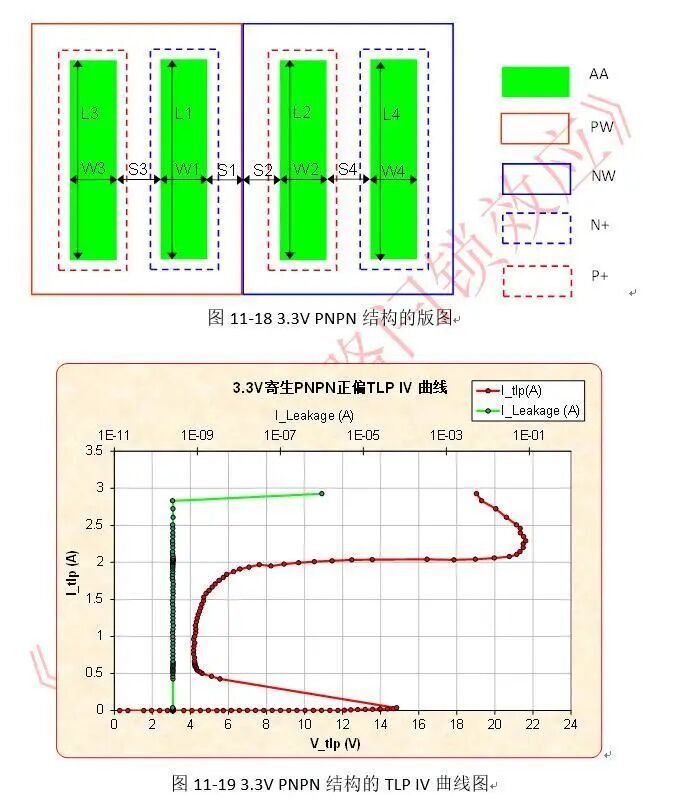

图11-18所示是3.3V PNPN结构的版图,它对应的剖面图是图11-17。图11-19所示是3.3V PNPN结构的TLP IV曲线图,它的Vt1是14.8V,Vh是4.17V,It2是2.9A。如果用该3.3V PNPN结构设计电源电压钳位ESD保护电路,它的Vt1那么大,当ESD发生时,PNPN结构还未导通,ESD静电放电可能已经击毁内部电路。虽然它的Vh只有4.17V,它不会引起3.3V的电路发生闩锁效应,但是它并不适合作为3.3V电路的电源电压钳位ESD保护电路,因为它的Vt1太高,必须降低Vt1。
如何改善寄生PNPN的ESD鲁棒性呢?寄生PNPN是由寄生PNP、寄生NPN、PW等效电阻Rp和NW等效电阻Rn组成的,有几种方式提高寄生PNPN的ESD鲁棒性:第一种方法是增大PW等效电阻Rp和NW等效电阻Rn;第二种方法是降低它的雪崩击穿电压Vt1;第三种方法是增大寄生NPN和寄生PNP的放大系数。
增大PW等效电阻Rp和NW等效电阻Rn:衬底电流在Rp和Rn上的正反馈电压分别为Ib*Rp和Ib*Rp。当Ib*Rp和Ib*Rp都大于0.6V,寄生NPN和寄生PNP导通,寄生PNPN形成低阻通路并进行ESD静电放电。增大Rp和Rn可以提高正反馈电压,从而提高寄生NPN和寄生PNP发射极的注入电流,从而提高寄生PNPN的ESD鲁棒性。要增大Rp和Rn,可以减小衬底接触有源区的宽度W3和W4,以及减小衬底接触有源区的宽度L3和L4,因为W3、W4、L3和L4直接影响衬底接触有源区的面积,也就是Rp和Rn的横截面积。增大衬底接触有源区与寄生PNPN阳极和阴极的距离S3和S4也可以增加Rp和Rn,因为增大S3和S4,实际就是增大了Rp和Rn的有效长度。
降低它的雪崩击穿电压Vt1:常规的寄生PNPN结构的Vt1是NW与PW的雪崩击穿电压,该电压高达几十伏,可以利用一个n+有源区横跨在NW与PW改善Vt1,改善后的雪崩击穿电压是n+有源区与PW的击穿电压,它接近一个ESD NMOS的Vt1,这种结构可以使PNPN结构的Vt1下降到10V左右。
增大寄生NPN和寄生PNP的放大系数:可以通过减小基区的宽度来提高NPN和PNP的放大系数,从而提高寄生PNPN结构的电流增益,达到改善寄生PNPN结构的ESD鲁棒性。也可以通过增大NPN和PNP发射区的面积,来提高NPN和PNP的放大系数。
11.2.2 寄生PNPN电源钳位ESD保护电路

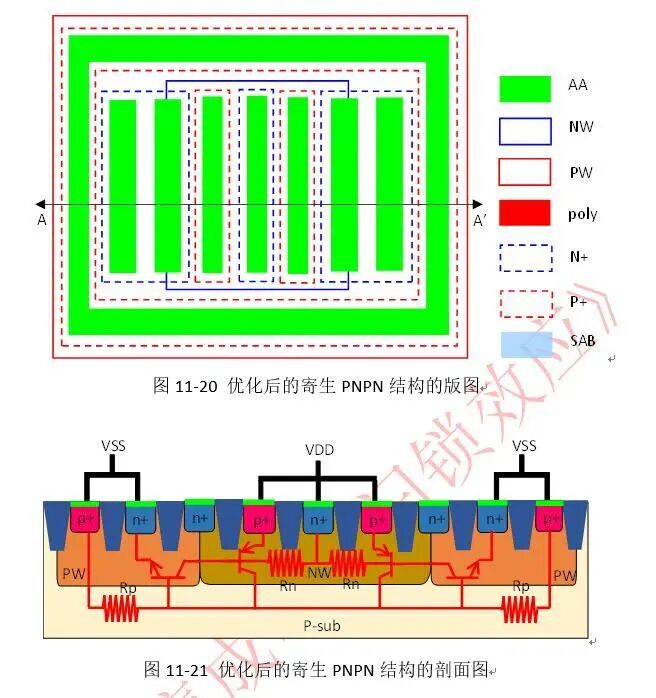

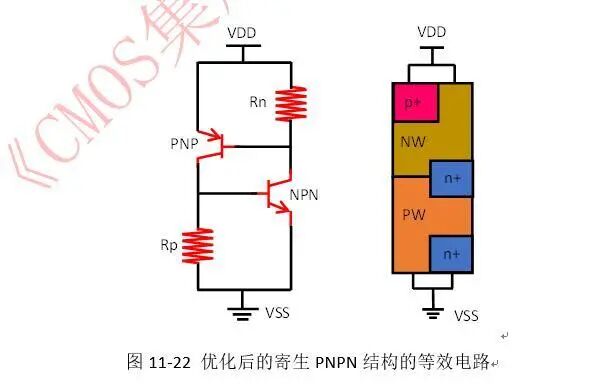

常规的CMOS寄生PNPN结构的Vt1是NW与PW之间PN结的击穿电压,NW和PW的掺杂浓度很低,其PN结的雪崩击穿电压高达12~30V,当发生ESD静电放电时,寄生PNPN尚开启前,内部电路可能已经被ESD电流损伤。可以利用一个n+有源区横跨在NW与PW改善寄生PNPN的雪崩击穿电压Vt1,使PNPN结构在比较低的电压导通,同时为了改善寄生PNPN的ESD鲁棒性,也对版图进行了优化,其结构图如图11-20所示。该结构的雪崩击穿电压是n+有源区与PW的击穿电压,所以Vt1也接近n+有源区与PW的雪崩击穿电压,它等于NMOS器件的Vt1,这种结构可以使PNPN结构的Vt1下降到10V左右。寄生PNPN结构的n+有源区与PW雪崩击穿引起雪崩电流流经PW和NW,在Rn和Rp上形成压降使NPN和PNP发射结正偏,从而触发寄生PNPN导通。图11-21所示是优化后的寄生PNPN结构的剖面图。图11-22所示是优化后的寄生PNPN结构的等效电路。

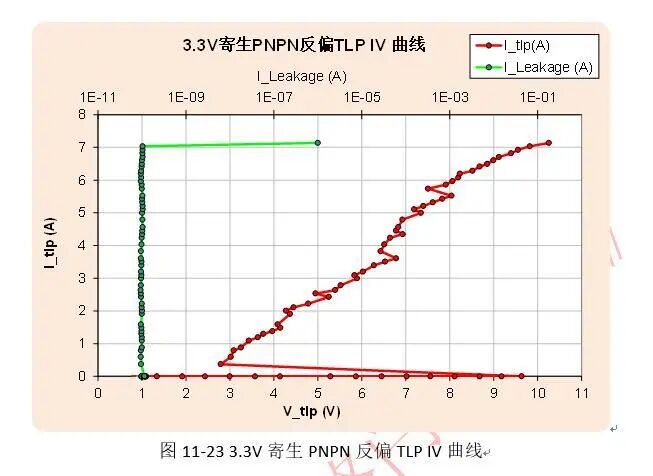

图11-23所示是3.3V寄生PNPN反偏TLP IV曲线,该TLP曲线是利用n+有源区横跨在NW与PW优化后的测试结果。它的的Vt1是9.63V。它的Vh是2.8V,如果把它用在实际电路中会导致闩锁效应,需要增大PW和NW接触有源区的面积来减小Rn和Rp阻值来提高Vh。

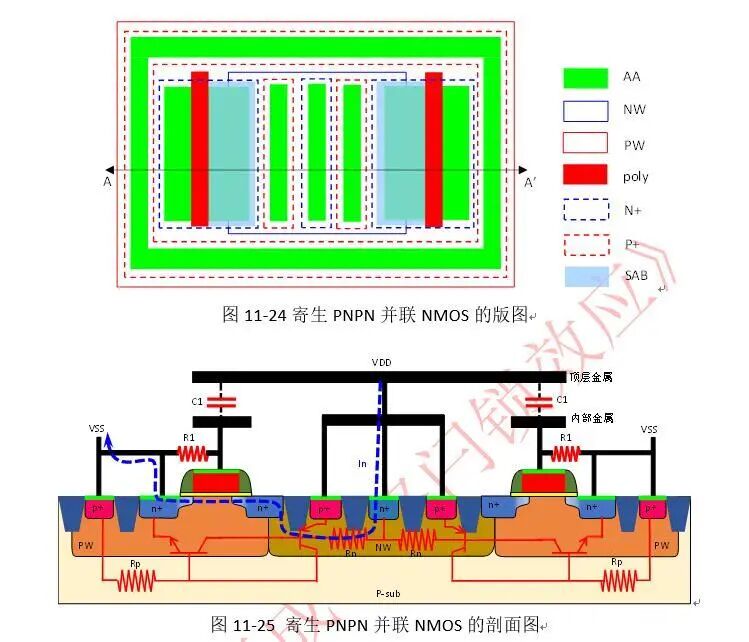

从TLP IV曲线的测试结果来看,图 11-20的版图对Vt1的改善是有限的,Vt1依然在10V左右,当发生ESD静电放电时,该结构依然不能及时泄放ESD静电电流,依然有一部分ESD静电有机会进入内部电路,烧毁内部电路器件。为了获得更低的Vt1,可以在该结构中并联一个栅耦合NMOS电路,图11-24所示是寄生PNPN并联NMOS的版图。NMOS的栅通过电阻R1接到VSS,NMOS的源极和衬底接到VSS,NMOS的漏极通过NW接到VDD管脚,C1是NMOS栅和VDD金属之间的耦合电容。PNPN是该电路的寄生器件,图11-25所示是寄生PNPN并联NMOS的剖面图,图11-26所示是寄生PNPN并联NMOS的等效电路图。

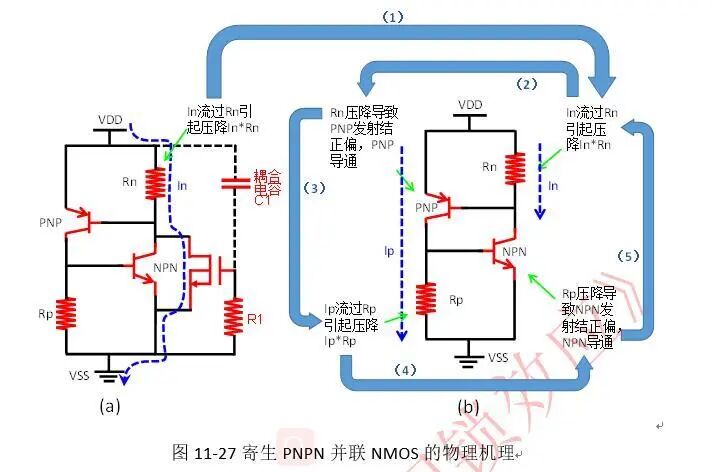

对于该寄生PNPN并联NMOS栅耦合电路,当正的ESD脉冲+VESD发生在VDD管脚时,VDD管脚对耦合电容C1充电,充电电流流过R1产生压降,此时NMOS栅电压大于VSS,也就是耦合电容C1会把一定比例的ESD电压耦合到NMOS栅,栅电压使NMOS正偏形成沟道导通,产生电流In,In流过NW等效电阻Rn,产生欧姆压降In*Rn,如图11-15和图11-27。当In*Rn>0.6V时,寄生PNP发射结正偏,寄生PNP导通,PNP导通后形成电流Ip流过PW电阻Rp,并在PW电阻Rp上形成欧姆压降Ip*Rp,当Ip*Rp>0.6V时,寄生NPN发射结正偏,寄生NPN导通,此时寄生PNPN形成低阻通路。寄生PNPN的Vt1是In*Rn和Ip*Rp 同时大于0.6V时对应的电压。当负的ESD脉冲-VESD发生在VDD管脚时,VDD管脚对对耦合电容C1放电,放电电流流过R1产生压降,NMOS栅电压小于VSS,也就是耦合电容C1会把一定比例的ESD电压耦合到NMOS的栅,并且电容C1耦合到ESD NMOS栅的电压为负,ESD NMOS栅与源的电压Vgs小于VSS,ESD NMOS工作在关闭状态。但是-VESD电压会使电路中NW和PW形成的寄生N型二极管导通,ESD静电电流通过这个NW和PW寄生的N型二极管导通泄放掉的。

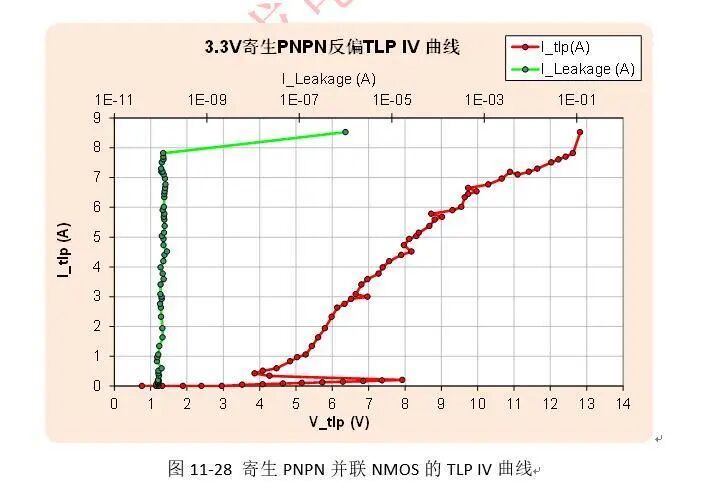

图11-28所示是寄生PNPN并联NMOS的TLP IV曲线。该测数据与图11-23相比,Vt1变小,同时通过增大PW和NW接触有区的面积减小Rn和Rp,优化了Vh。寄生PNPN并联NMOS栅耦合电路的Vt1=7.9V,Vh=3.86V。另外当ESD电压大于3V时,NMOS已经导通通过沟道进行ESD放电。
寄生PNPN不需要额外的工艺处理步骤及光罩,但是它的缺点是不容易设计,它强烈依赖于版图,要依据测试结构的实际数据来提高寄生PNPN的特性,并且防止闩锁效应发生。
11.2.3 PNPN结构的设计规则

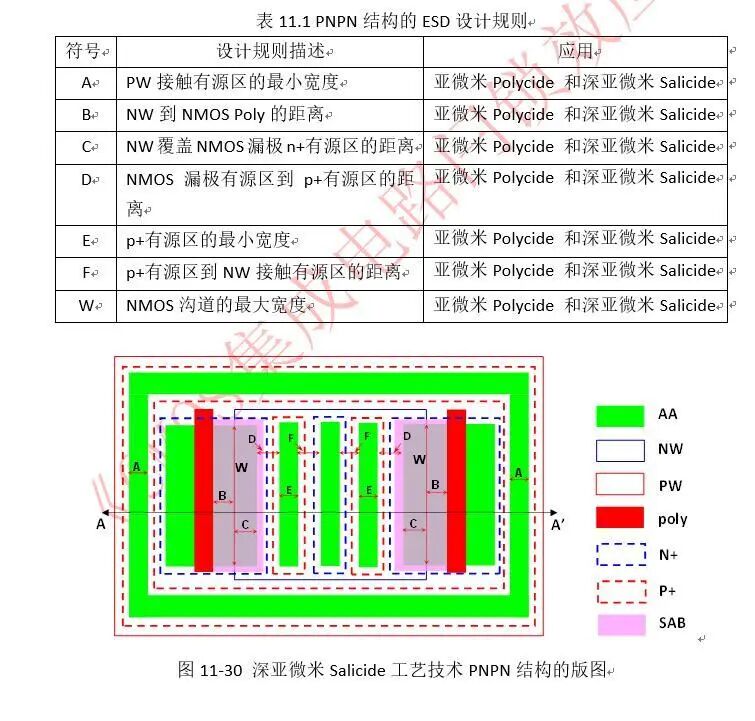

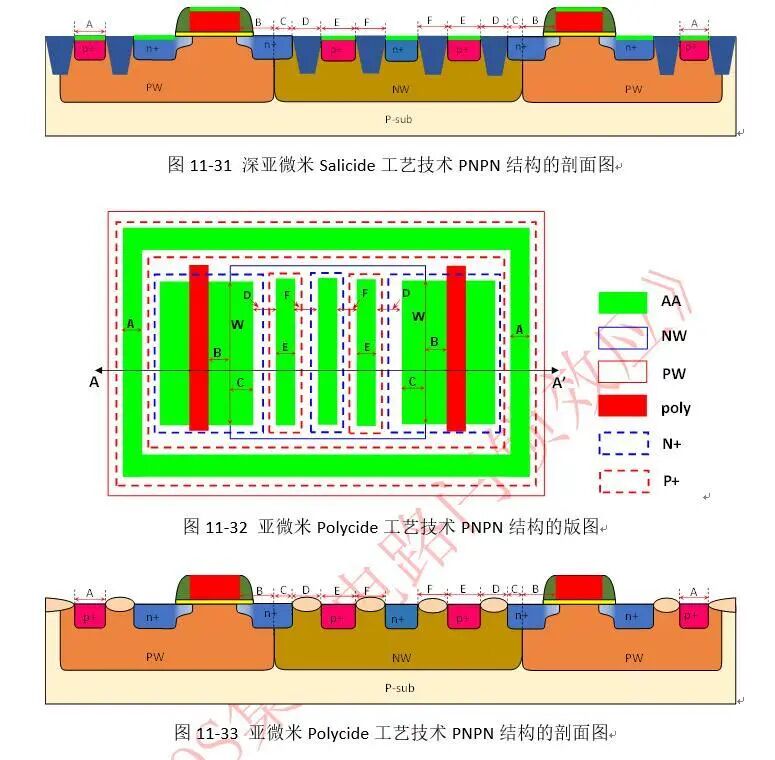

表11.1是PNPN结构的ESD设计规则,表中列出来的设计规则都是直接影响PNPN结构的Ron和It2的关键设计规则,表中没有列出来的设计规则只要满足Foundry提供的常规设计就可以了,因为它们不是影响PNPN结构的ESD鲁棒性的主要因素。图11-29所示的是深亚微米Salicide工艺技术PNPN结构的版图,图11-30所示的是深亚微米Salicide工艺技术PNPN结构的剖面图,它是沿AA’方向的剖面图。图11-31所示的是亚微米Polycide工艺技术PNPN结构的版图,图11-32所示的是亚微米Polycide工艺技术PNPN结构的剖面图,它是沿AA’方向的剖面图。
