3D成像与传感:后置3D传感应用迎蓬勃发展
国际电子商情
3天前
随着iPhone X上市,
Apple
为消费领域的3D传感技术和使用带动新趋势。
Android
手机制造商即另辟蹊径,以
ToF
技术
取代
结构光
。如今,
ToF
正在重塑3D传感模组的价值…

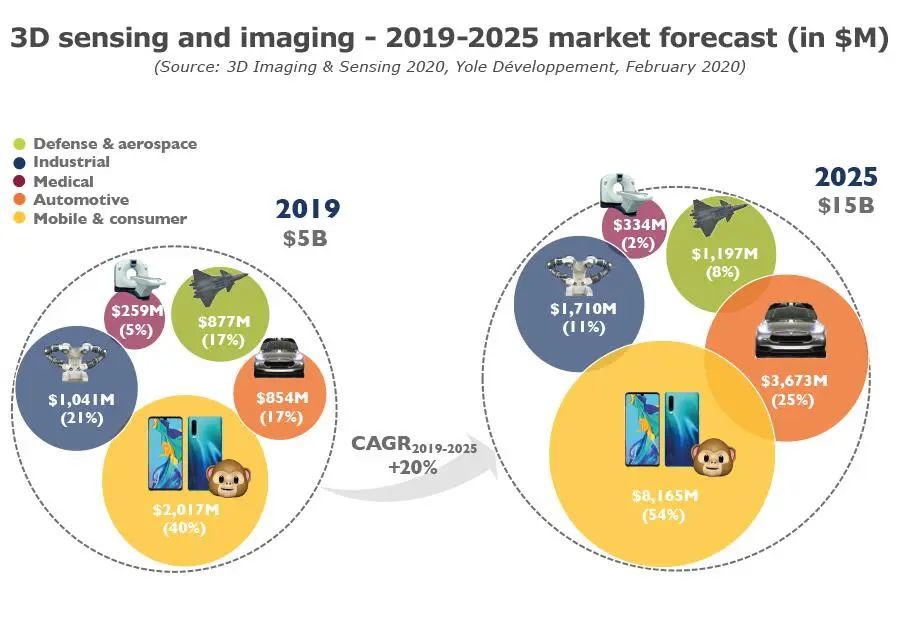

根据市场研究公司
Yole Développement
的最新调查显示,全球3D成像与传感市场将以20%的年均复合成长率(CAGR)从2019年的50亿美元成长至2025年达到150亿美元。
自2017年9月iPhone X上市后,苹果(
Apple
)在消费领域为3D传感设立了技术与用例标准。两年后,
Android
手机制造商另辟蹊径,采用飞时测距(
ToF
)相机取代
结构光
,并将其置于手机背面。
Yole
光电
、传感与显示业务技术与市场分析师
Richard
Liu补充道:“相较于
结构光
,
ToF
模组在发射端只需一个垂直
共振腔
面射型
雷射
(
VCSEL
)和一个
扩散
片,降低了复杂性。藉由背照式(BSI)感光技术,
ToF
传感现在已有了大幅改善。成熟的生态系统也为他们带来了成本优势。这就是ToF之所以能赢得
Android
手机厂商青睐的主要原因。”
毫无疑问,3D传感的主要趋势是从手机前部到后部的转变以及
ToF
相机的大量采用。Yole在其年度成像技术与市场分析《3D成像与传感》报告中指出,后置将超过前置,其市场渗透率将在 2025年达到近42%。
3D后置传感应用多元化
移动
设备
上的3D后置传感技术应该增加应用用例的多样性。它最初被用于照相,以提高散景(bokeh)和变焦性能,现在将扩展到扩增实境(
AR
)和游戏领域。除了智能手机,
ToF
相机模组面前还有着广阔的应用市场,包括
自动驾驶
、
机器人
、
智能家居
、智能电视、智能监控和
VR
/
AR
等。目前
ToF
传感技术在这些领域中的应用仍然处于起步阶段。
3D传感市场的重要性意味着从成像到传感的转变正在发生。由
人工智能
(
AI
)驱动的
设备
和
机器人
开始对其周围环境更加了解,并发展出更深层次的人机互动。用于先进驾驶助系统(
ADAS
)的立体相机就是3D成像与传感技术备受期待的应用之一。
Liu解释,“目前已有许多供应商聚焦于这项应用中最重要的元件——
光达
。市场上也有大量可供选择的
LiDAR
技术,使得这一领域竞争日趋激烈。”
除了车用
ADAS
,物流业中的工业自动导引车(AGV)以及商业领域中的
脸部辨识
和刷脸支付也都十分成功。3D传感技术就这样变得越来越无处不在。包括全域快门
图像
传感器
、
VCSEL
、射出成型以及玻璃
光纤
、绕射
光学
元件(
DOE
)和半导体
封装
技术等供应商们正从中获益。
ToF
重塑3D传感模组价值

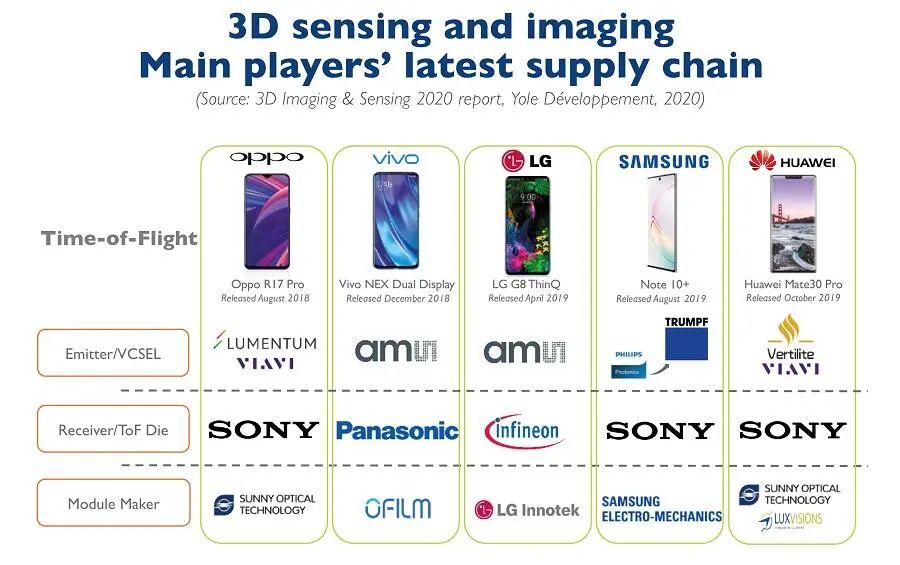

那么,
ToF
的应用对于供应链有何影响?
Yole成像业务总分析师Pierre Cambou指出,“移动
设备
3D传感供应链正快速变化中。就像2017年
结构光
技术被导入iPhone一样,包括
Lumentum
、
艾迈斯
(ams)和
意法半导体
(STMicroelectronics )赢得了第一轮。接下来,
Princeton Optronics
(ams旗下子公司)和
Finisar
已经准备好进军
VCSEL
市场,因此市场确实很快就会充满竞争。”
2019年,工程
材料
和
光电
元件供应商
II-VI
Incorporated收购了
Finisar
,并协助其巩固了现有的工业业务。在此期间,还另外发生了几起大型并购案,如Philips Photonics被创浦(Trumpf)收购,ams买下
欧司朗
(OSRAM)。Trumpf和ams正积极向
Android
阵营的3D相机供应链迈进,分别为三星(
Samsung
)和
华为
(Huawei)提供
VCSEL
。
此外,还有另一家中国公司也正进军3D传感生态系统:用于
ToF
的泛光发射器之
VCSEL
输出光束无需编码,因此更容易产生。这有助于中国供应商纵慧芯光(Vertilite)加入该市场,同时还赢得了
华为
的2019年3D
传感器
订单。此举也受到在中美贸易冲突期间中国培养当地供应链的政策推动。
对于移动
设备
后置3D传感来说,
ToF
阵列是关键的元件。ToF相机技术在201年首先应用于Phab 2 Pro智能手机,它采用的是pmd和英飞凌(
Infineon
Technologies)两家公司的
ToF
阵列。在此之前一年,
Sony
买下了比利时手势辨识公司SoftKinetic,取得其知名的DepthSense
ToF
传感系统。到2019年ToF相机模组起飞之时,此举已让Sony在3D传感接收器芯片市场的占有率从零攀升至45%。凭借其强劲的技术实力和供应产能,预计Sony将保持其于ToF领域的领导地位。
然而,由于
CMOS
图像
传感器
(CIS)芯片制造业一直竞争不断,这一领域的竞争也将随之加剧。pmd则与英飞凌联手推出一款可以与之匹配的芯片。Yole分析师预计CIS巨擘三星和
意法半导体
将在今年各自推出间接
ToF
阵列
传感器

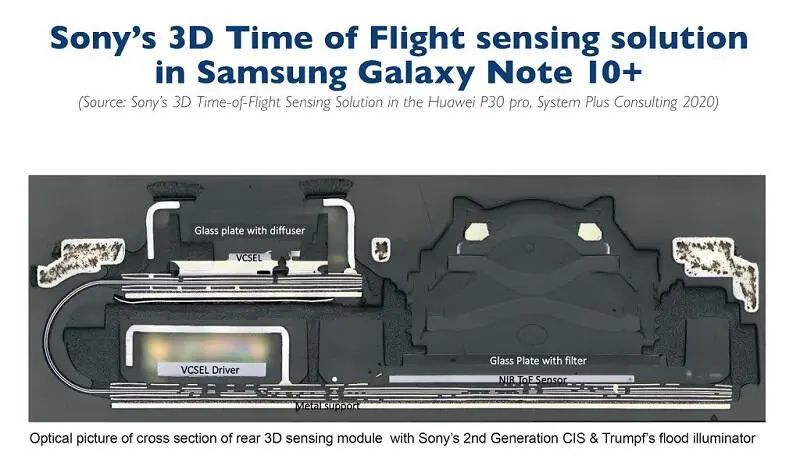

。三星已在其Galaxy Note 10+中采用了
ToF
技术
。System Plus Consulting已在其反向工程与成本分析报告《
三星Galaxy Note
10+ 3D飞时测距技术深度传感相机模组》一文中对其进行了深入分析。
整体而言,这场竞争在一小群CIS厂商中依然相当激烈。从中期来看,Yole预计随着汽车
LiDAR
应用可能加入,将会出现更多的并购(M&A)机会。届时将有大量极具竞争力的新兴公司,其中还包括几家中国新创公司,如
禾赛科技
(Hesai Technology)、
速腾聚创
(RoboSense)和
镭神智能
系统有限公司(LeiShen Intelligence),提供大致上相同的
基本半导体
产品,包括CIS芯片、
VCSEL
、
MEMS
、
晶圆
级
光学
元件等。
