继续介绍layout control面板里面的Power，Overlay菜单栏

Power这一栏里东西小编自己也比较陌生，自己花了点功夫研究了一下。

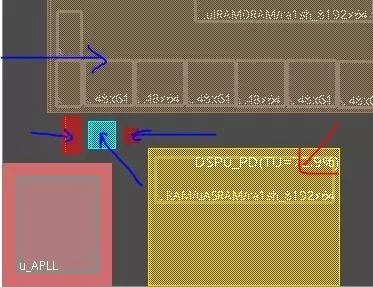

Power Domain：显示传统意义上的power domain（电压域）。下图中箭头指示的各种颜色区域即为不同的power domain

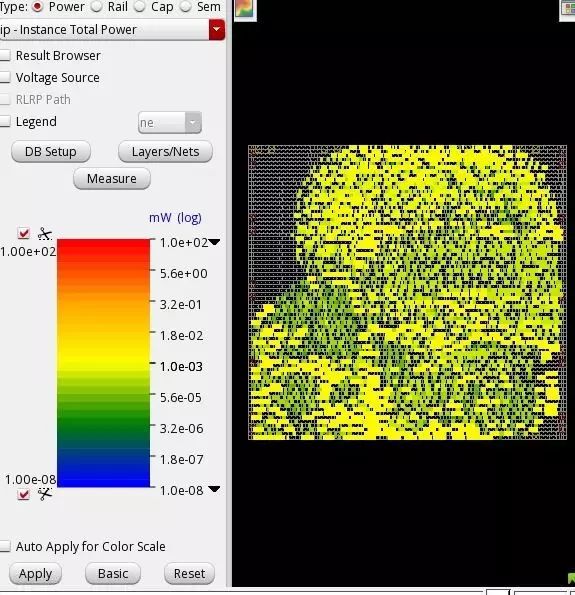

Power Graph：显示instance power的分布图吧，这个要做好Power plots之后才能看到。

Sub.Noise：显示substrate noise. 这个应该是指noise net的分布图，但是我暂时还没找到合适的design.

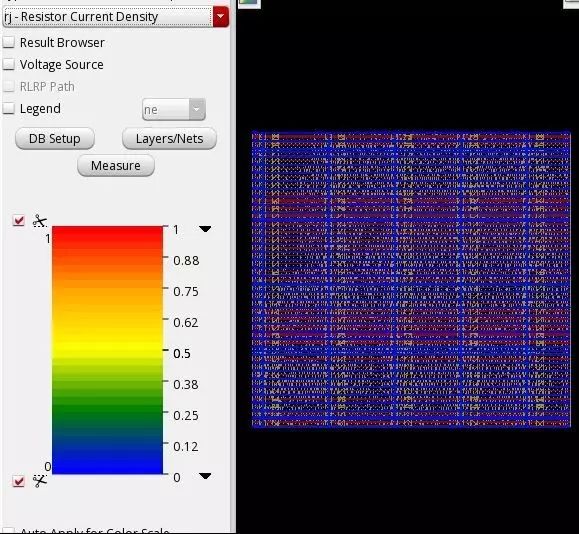

IR drop& EM：显示IR drop和EM分布图，这个是要做完Rail analysis之后才能看到，EM分析选择rj-resistor current density.

Overlay也是平时较少用到的一栏，但其实这一栏是蛮有用的，简单来说，就类似一个二维的密度分布图一样，非常直观形象，遗憾的是准确性有待提高。

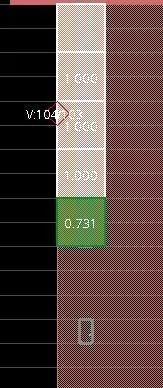

Density map: Placement density的分布图，它会将core区域按照你设置的grid分割成块，每一块区域都会标上density数值，对应着左边的颜色条，相应的颜色代表着颜色上显示的数值，可以按照自己的选择去调整颜色条，这样就很方便观察到core中density较高的区域

Pin Density: pin density的分布图，和placement density原理一致，只不过对象换成了pin，不过多解释了。

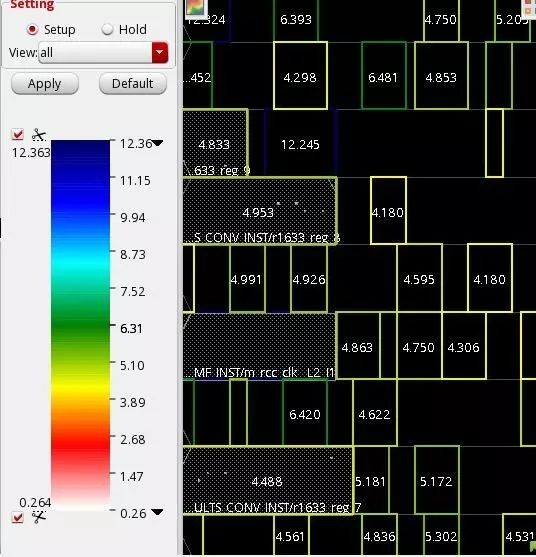

Timing Map：Timing slack的分布图，可以选择分析setup或者hold, 工具会在每个stdcell上标上经过它的所有path上中slack数值最差的一条,对应着颜色条，做成slack的分布图

Power Density：前文有介绍过，就是power&rail analysis的分布图，不重复介绍了。

Congestion: 子菜单有两个，分为route congestion和channel congestion.

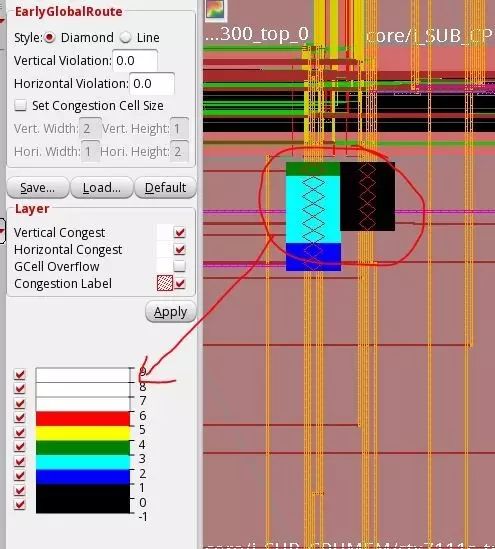

route congestion：显示design中routing conestion的分布图，会以Gcell作为单位，统计出每个Gcell中track的使用率，超过相应数值就按照左边的颜色条作为congestion label的标记。

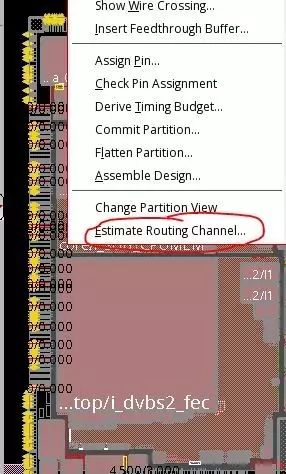

channel congestion：显示design中channel的congestion, 通过trialRoute来预估channel中track的使用数量，超过一定比例会打上mark. 如果需要查看channel congestion, 需要打开Partition下面的Estimate Routing Channel菜单， 但是该菜单已经不推荐使用，建议使用以下命令预估channel congestion:

【每天学命令<adjustFPlanChannel>】

下面一篇继续介绍Track，Net，Route，Layer，Bump，Grid，Miscellaneous菜单栏~~
