Cat.1到手了，怎能没有Luatools V2.0？

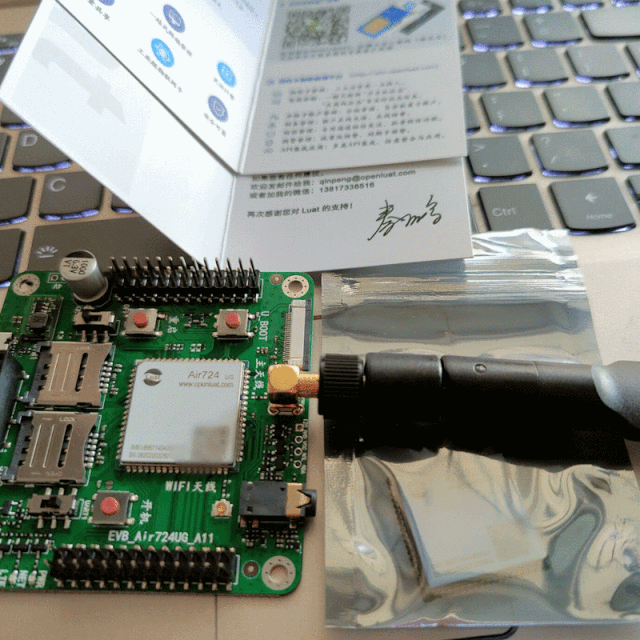

轰轰烈烈的团购之后，相思般盼来快递小哥，抑不住内心的小激动双手颤抖着开箱拆包，然后。。。
问题来了：Cat.1怎么下载程序？？？
这是社群内不少新朋友的真实写照。今天我们将特别分享Cat.1模块烧写教程，让大家真正开启Cat.1新世界。
下载支持Cat.1的Luatools工具

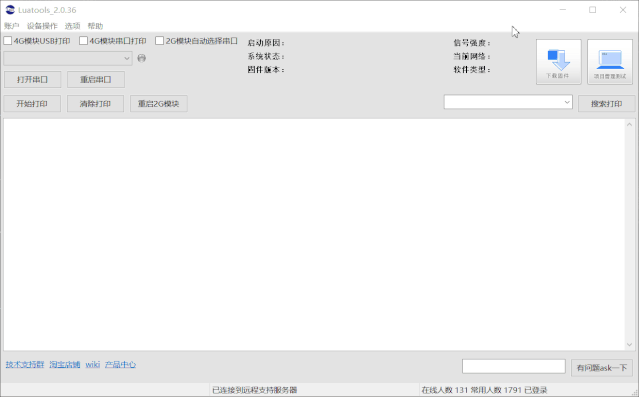

Luatools是合宙基于Luat 2G/4G系列模块自主开发的全功能软件工具，集下载与调试于一体，简单易用。
Luatools具备以下功能：
加密脚本功能；
下载官方底层；
下载Lua脚本进行二次开发；
用App验证开发板是否为良品；
对模块打印trace进行输出分析；
生成量产文件进行远程升级/批量生产。
请通过以下链接下载Luatools V2.0：
http://www.openluat.com/Product/file/luatoolsV2-redirect.html
注：原V1版本不支持Cat.1，需下载V2.0新版本安装。

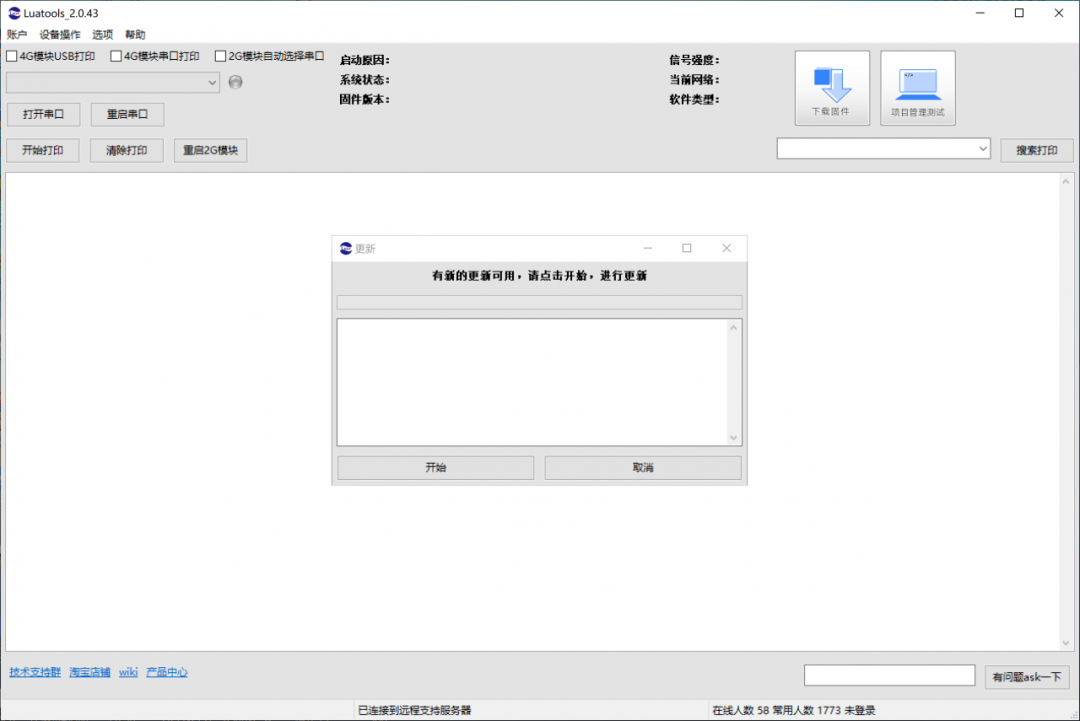

下载安装后会进行自动升级检测，这个工具基本上是持续使用，不会出现版本过旧的问题。
4G模块烧写教程
Luatools V2.0 支持合宙Luat 2G/4G系列模块，本文仅展示4G模块烧写教程，包含Cat.1系列与Cat.4系列，方便大家对比。以下为详细教程：
一、模块型号与芯片对应关系
因为工具内的固件与脚本都是按芯片型号分别存放在文件夹里的，所以需要对应一下，以便更快查找。
| 模块 | 芯片 |
|---|---|
| Air720x系列 | ASR1802 |
| Air720Sx系列 | ASR1802S |
Cat.1系列 Air723UG/Air724UG/ Air720UG/Air720UH/ | UIS8910 |
二、安装对应驱动
Air720x/Air720Sx模块（Cat.4）请参考这篇文章：
Air720Ux模块（Cat.1）驱动请复制以下链接：
http://www.openluat.com/Product/file/uis8910dm/sw_file_20200303181718_8910_module_usb_driver_signed%20_20200303_hezhou.7z
注：Win7打开DriversForWin78，Win10打开DriversForWin10，请根据自己电脑的位数点击相应的exe安装驱动。
三、连接模块到电脑
这里我们使用官方开发板作为演示，首先需要将开发板按如下方式连接电脑：

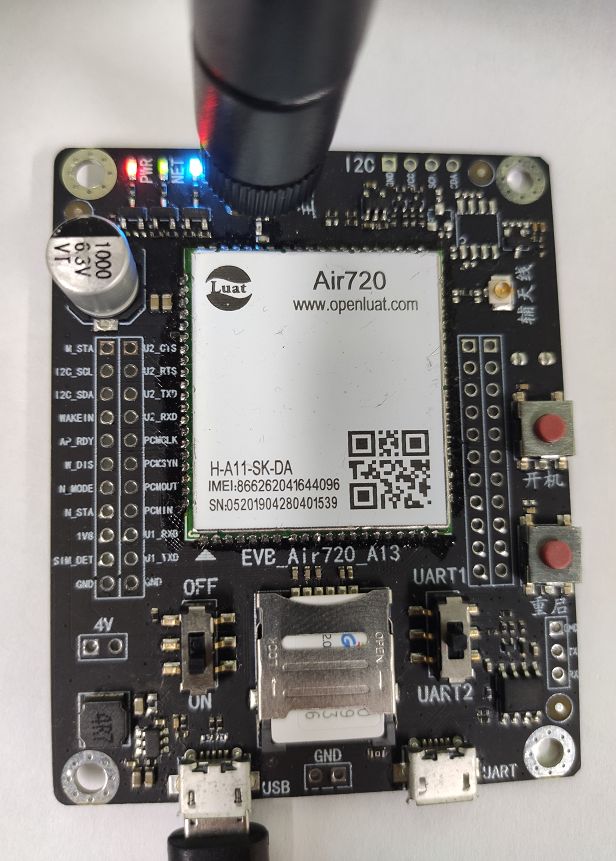

- Air720系列 -

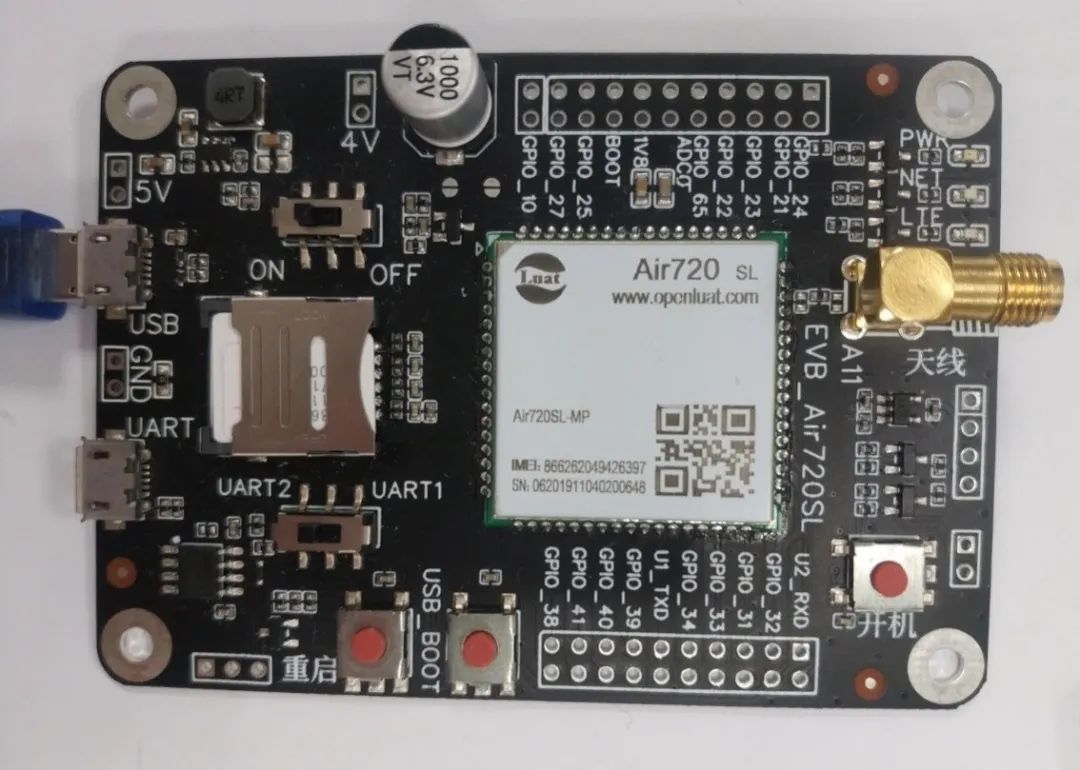

- Air720S系列 -

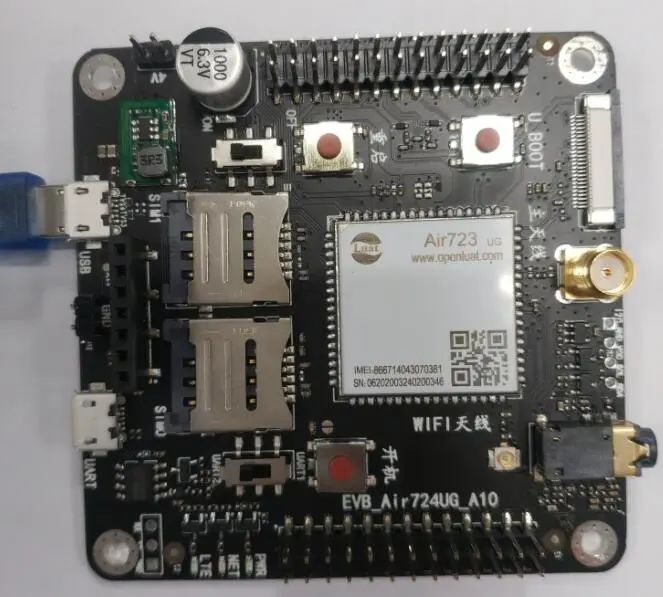

- Air720U Cat.1系列 -

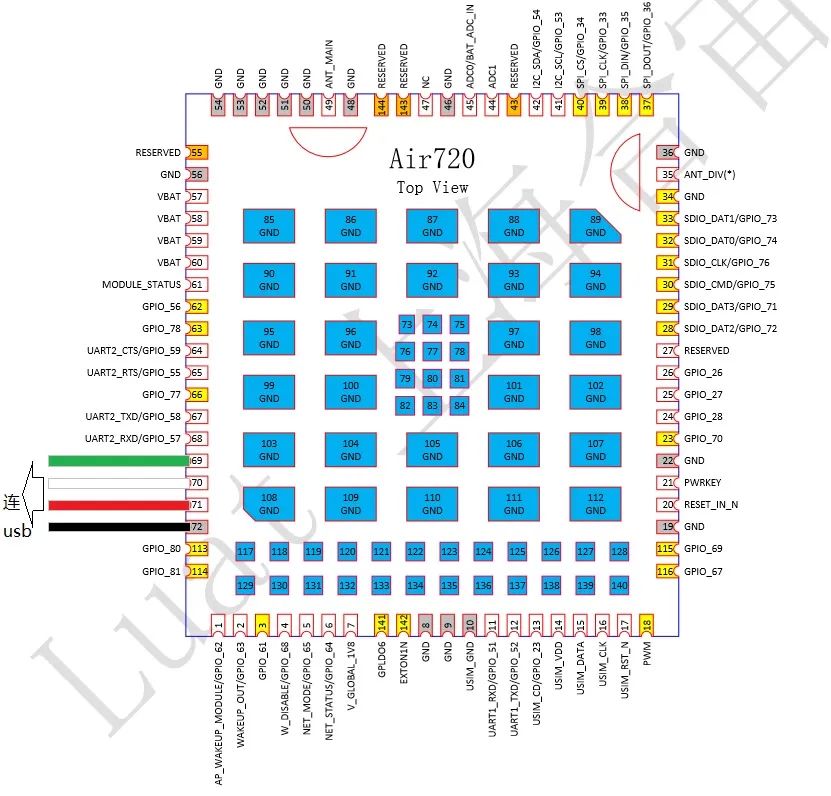

如果是模块飞线烧录，请先确保可以保证模块的稳定供电，并且烧录时模块不会被重启，按下图进行飞线USB：
长按开机键/拉低power key引脚，即可开机。
四、进入下载模式
由于4G Cat.4模块必须在烧录状态下，才会在PC上显示出烧录设备，所以烧录时都需要先在工具上点击下载，再对模块进行操作。
- Air720x系列 -
Air720x的烧录设备，会在每次开机后出现一秒左右，所以烧录时只需要让模块重启即可。

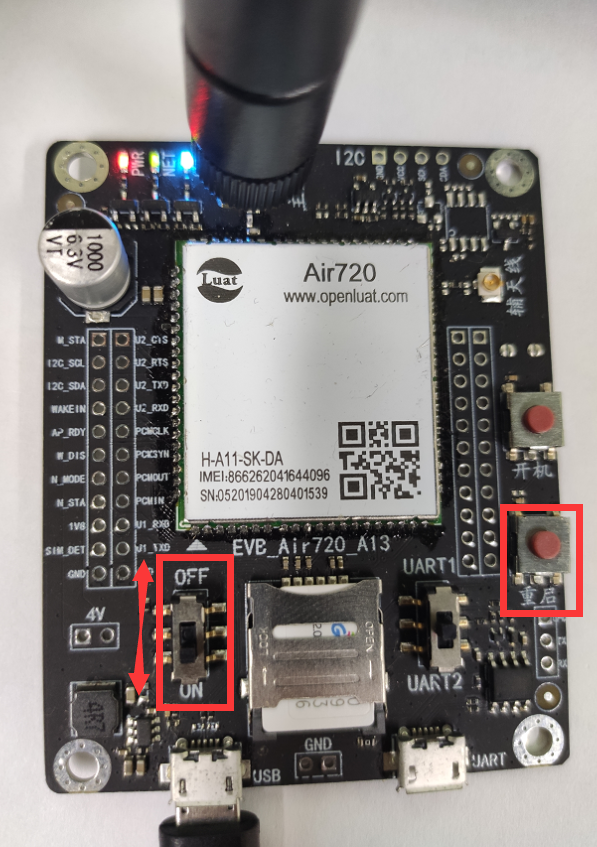

我们可以直接断电后重新上电，也可以使用复位按键（对于开发板，可以点击开发板上的“重启”按键，或者开关旁边的拨码开关）：

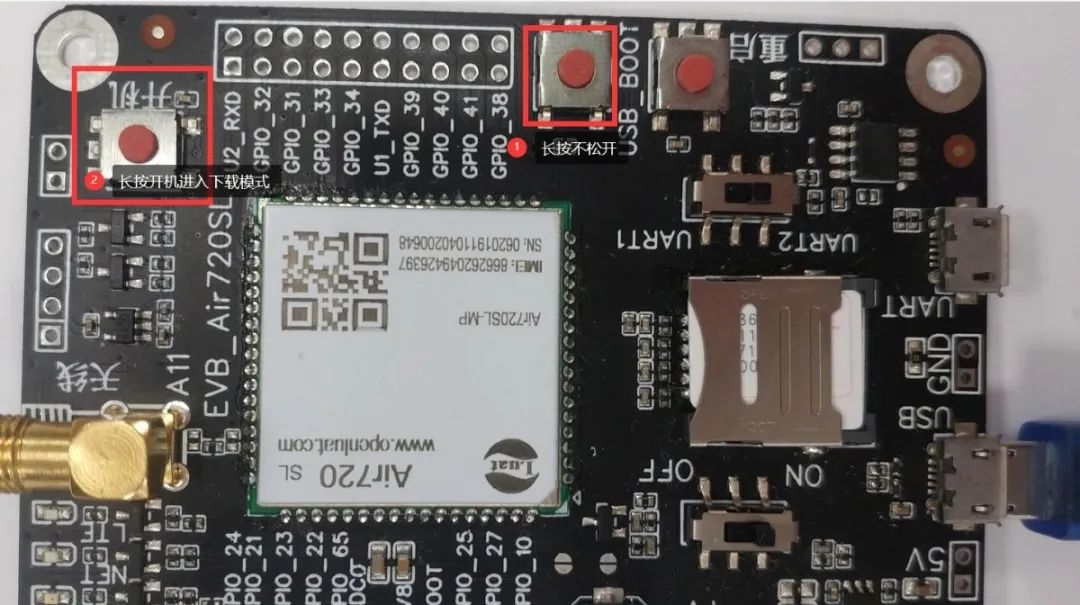

- Air720Sx系列 -
Air720Sx系列的设备，需要在上电时同时将BOOT与v1.8引脚短接，才会进入下载模式。（或者使用AT命令使模块重启进入下载模式）
对于Luatools V2版本，工具会自动重启模块以进入下载模式。
如果需要手动操作使模块进入下载模式，请将BOOT与v1.8引脚短接（开发板为按下boot按键不松开），然后再上电和开机，同时工具烧录时需要勾选USB BOOT下载。

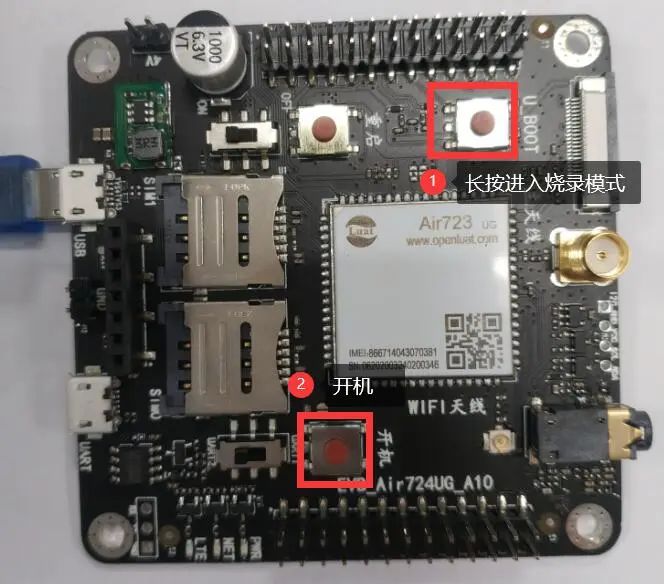

- Air720Ux系列 -
Air720Ux系列的设备，需要在上电时同时将BOOT与v1.8引脚短接，才会进入下载模式。（或者使用AT命令使模块重启进入下载模式）
如果需要手动操作使模块进入下载模式，请将BOOT与v1.8引脚短接（开发板为按下boot按键不松开），然后再上电和开机，同时工具烧录时需要勾选USB BOOT下载。
五、烧录AT固件

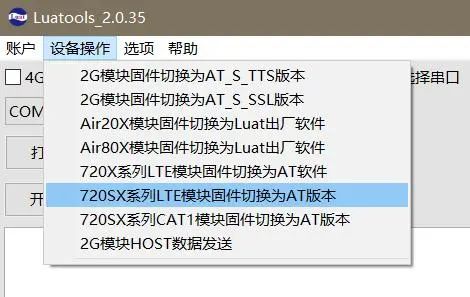

直接点击AT—72xxxx系列xxx固件切换为AT版本，点击下载，然后让模块进入烧录模式（如果使用BOOT开机，请勾选USB BOOT下载）：

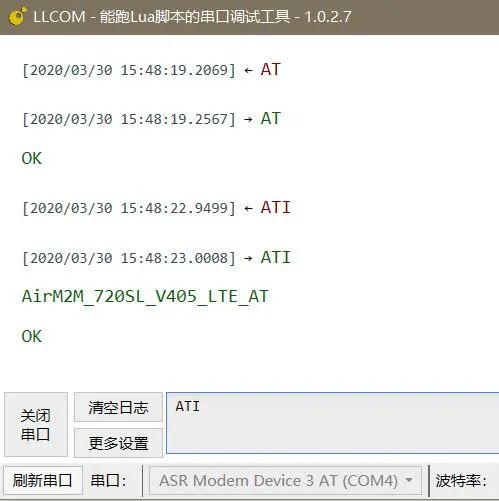

烧录后，我们可以用串口工具，通过USB虚拟的AT串口或物理串口UART2（720Ux系列是物理串口UART1）来进行AT操作：
六、烧录其他blf/pac固件

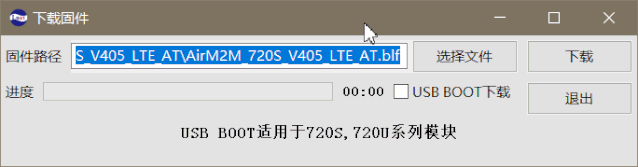

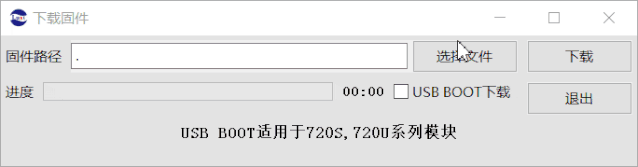

直接点击工具的下载固件，选择固件后，点击下载，使设备进入烧录模式后便会进行下载（如果使用BOOT开机，请勾选USB BOOT下载）：
七、烧录Lua脚本
由于Luat模块的特色就是Lua二次开发，所以下载烧录脚本的方法也是必须掌握的，下面以烧录ADC demo示例程序为例。
Lua脚本分为两部分：一个部分是官方写的lib库文件（library），另一部分是用户自己的脚本文件。一般lib的文件不用去修改，除非有特殊需求。

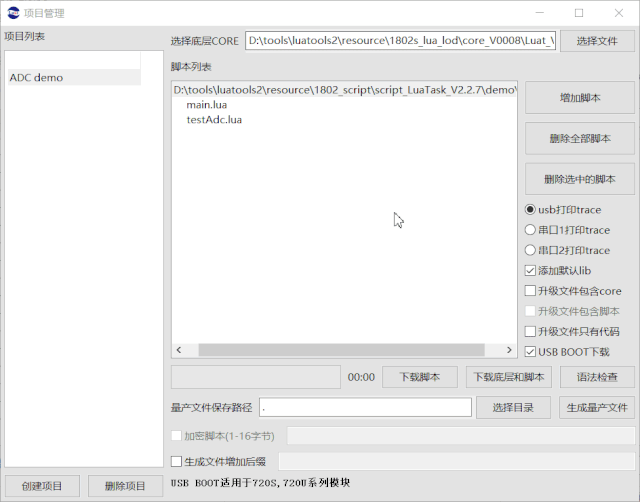

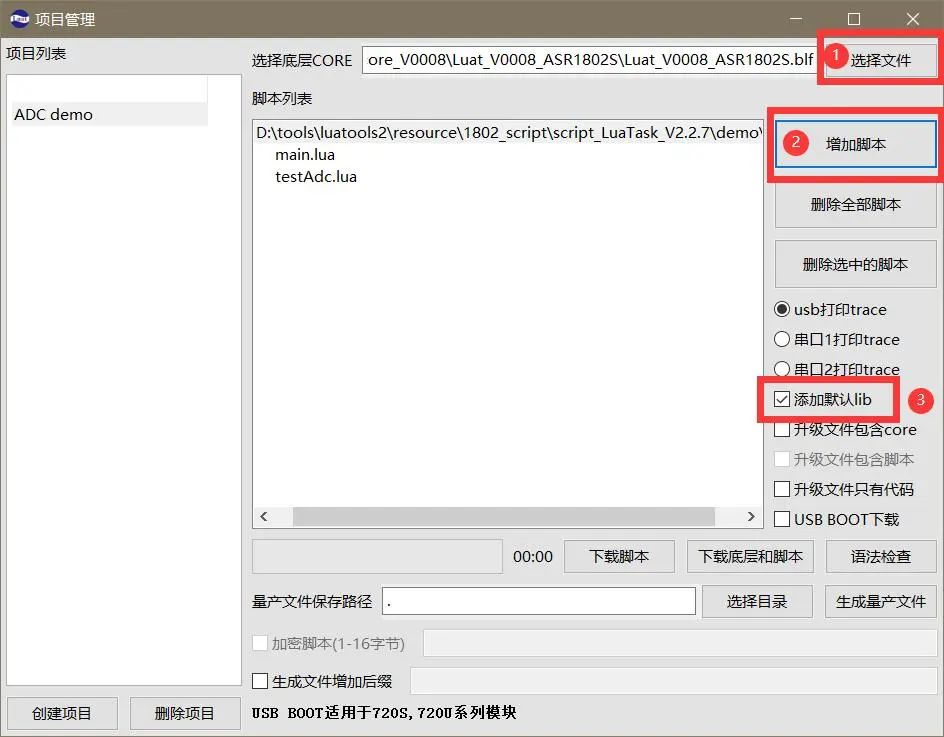

点击项目管理测试，点击左下角创建项目，自己起个名字，这里我起名ADC demo：
选好lod固件（按需求）和脚本，demo脚本可在工具目录下找到（luatools2/resource/xxxx_script/script_LuaTask_Vx.x.x/demo/adc）勾选添加默认lib，例如下图：
如果模块是第一次烧录，需要点下载底层和脚本；
如果模块内的固件版本就是已选的固件（已经烧录过固件），那么就点下载脚本（如果使用BOOT开机，请勾选USB BOOT下载）：
等待下载完成即可。
以上为4G模块烧录教程，如需了解2G模块烧录方法，请访问以下链接查看相关内容：
https://ask.openluat.com/article/1058
