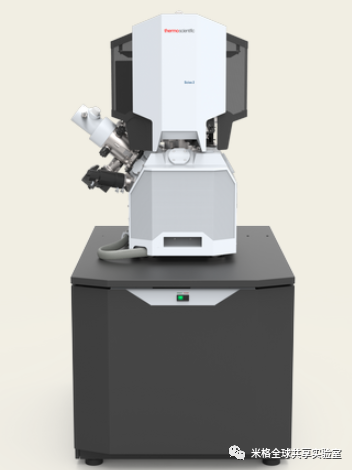

型号:FEI Scios 2
01
技术指标
1、电子束电流范围:1 pA - 400 nA;
2、电子束电压:200eV-30 keV,具有减速模式
3、电子束分辨率:0.7 nm (30 keV)、1.4 nm(1 keV)
4、大束流Sidewinder离子镜筒;
5、离子束加速电压500V-30kV(分辨率:3.0 nm);
6、离子束束流1.5pA-65nA,15孔光阑。
02
配置情况
1、GIS气体注入:Pt沉积
2、Easylift纳米机械手(精度<500nm)
3、ETD SE、T1(筒内低位)、T(高位)探头
4、Nav-camTM:样品室内光学导航相机
5、AutoTEM4、Autoslice、Map for3D自动拼图、NanoBuilder纳米加工软件。
03
适用样品
半导体、金属、陶瓷材料截面加工及透射样品制备
04
设备简介
FEI Scios 2 DualBeam系统在Scios系统的基础上进行了升级,更加适用于金属、复合材料和涂层,特点是适用磁性样品、借助漂移抑制对不导电的样品可以进行操作、Trinity检测套件可同步检测材料、形态和边缘对比对度,大大提高效率、软件可以实现三维数据立方体分析金属中夹杂物大小和分布、独有的工作流模式,可以设定程序,降低操作员的难度。在超大样品仓中集成了大尺寸的五轴电动样品台,XY轴具有110mm移动范围,Z方向具有85mm升降空间。
05
预约与收费标准
机时:2000h/年,服务时效:3~5天,配备专业工程师;
请登录米格实验室平台,电镜专区自助预约:
http://www.migelab.com/Home/eq_details/eid/402494;
(1)FIB加工
SEM-FIB | 机时数(h) | 单价(元) | 总价(元) |
SEM-FIB加工 | X<20 | 2000 | 2000*X |
SEM-FIB加工 | 30 | 1500 | 45,000 |
SEM-FIB加工 | 50 | 1300 | 65,000 |
SEM-FIB加工 | 100 | 1000 | 10,0000 |
(2)TEM制样
TEM制样 | 数 量(pcs) | 单价(元) | 总价(元) |
FIB制样 | X<10 | 5,000 | 5,000*X |
FIB制样 | 10 | 4,000 | 40,000 |
FIB制样 | 20 | 3,500 | 70,000 |
(3)SEM制样
SEM形貌 | 机时数(h) | 单价(元) | 总价(元) |
SEM形貌分析 | X<10 | 6,00 | 600*X |
SEM形貌分析 | 10 | 5,00 | 5,000 |
SEM形貌分析 | 50 | 350 | 15,000 |
06
样品要求
(1)严禁对磁性粉末样品进行观察
(2)粉末无磁性样品必须用洗耳球或氮气枪进行多次吹洗,否则不允许进行观察
07
米格实验室大课堂
FIB/SEM双束电镜在新能源和新材料方面的应用培训(免费学习):
https://m.qlchat.com/wechat/page/topic-simple-video?topicId=2000008029697555&pro_cl=link&ch_r=shareR4&userSourceId=71afd60b9781a&shareSourceId=k9z0b17171673175
米格实验室是基于互联网+,面向实体企业,面向材料和半导体领域的研发检测与技术解决方案服务平台。
长按识别二维码,了解关注米格实验室
联系方式:18301325784
