BMS设计入门培训简介
本课程制作背景为当前新能源行业的蓬勃发展的大环境下,BMS的设计和生产制造逐步受到行业的重视。行业对于BMS的开发、应用对于人才的需求无论在数量还是质量上都提出了更高的要求。
本入门课程主要面向有一定模电、数电基础,愿意在BMS行业进行一些挑战的电子爱好者,从技术与流程体系两个层面进行一些简单的介绍。力图阐述清楚设计、制造一款合格的BMS需要具备的哪些基本知识与技能要求,需要遵循的基本流程与原则。为后续课程的深入讲解做一些铺垫。

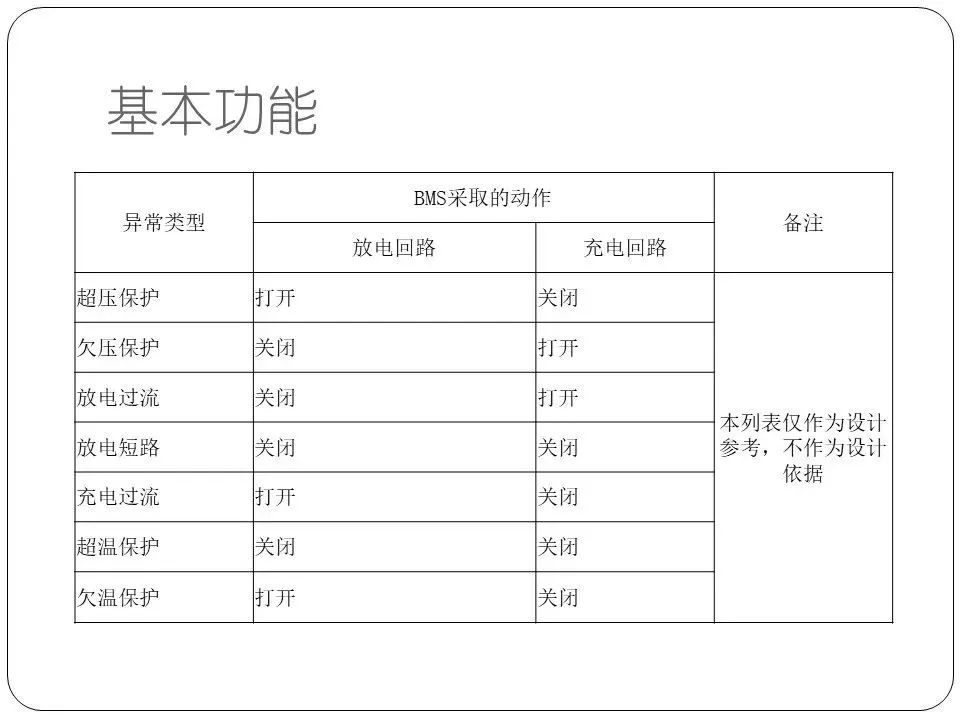

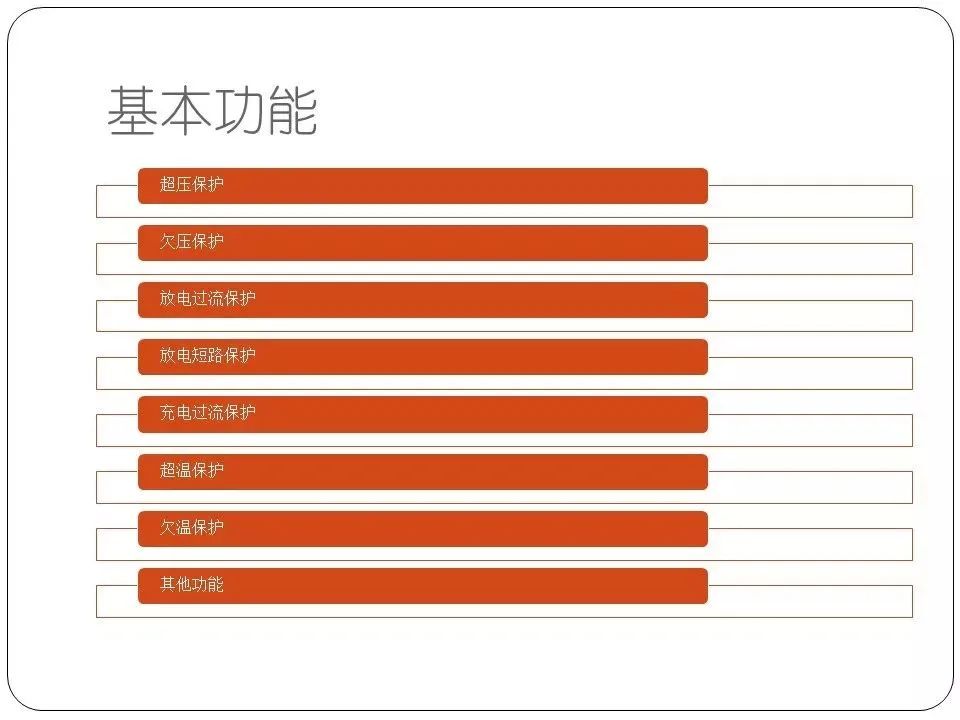

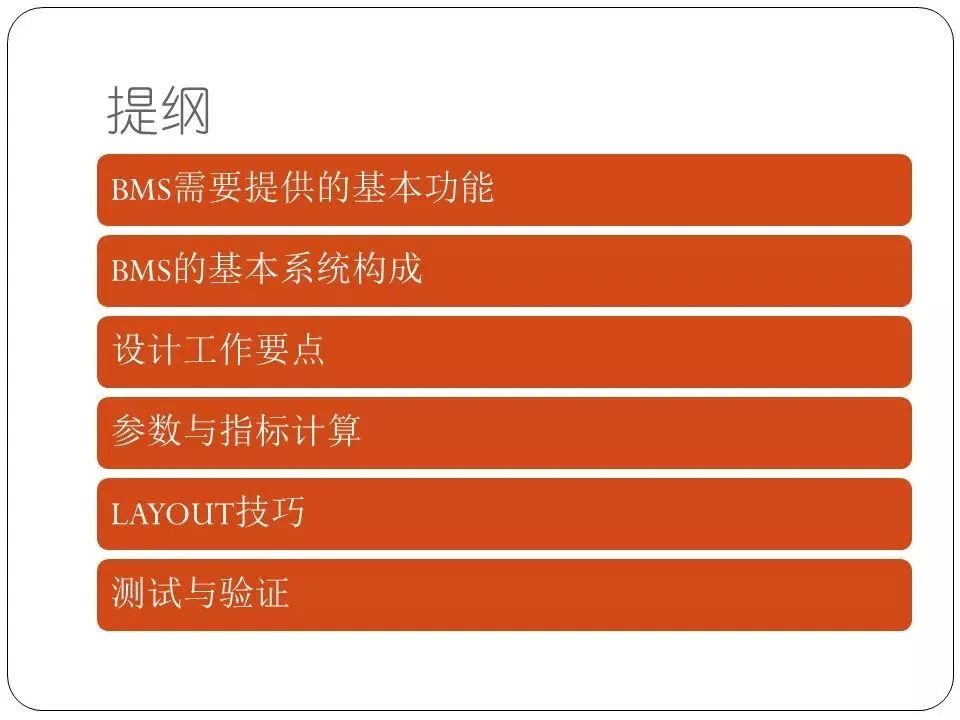

课程涵盖了BMS的基本功能、基本构成、设计流程、应用举例等章节。例子引用了一些典型的,应用广泛的芯片和器件的介绍,最后用了一款实际应用的产品,介绍了相对详细的设计和实现。
后续课程将在本课程的基础上继续分阶段、分步骤的进行深入讲解。
观看课程
扫描二维码,点击关注
免费观看电池管理系统BMS设计入门
附相关产品规格书,想要获取完整产品规格书,扫码下方二维码,添加微信联系人ssywtt
NM-PGY001-20S-40AH0-BMS-V01BMS 规格书
1、简介
本电池管理系统(以下简称BMS)主要是针对16串到20串三元动力电池组设计。也适用于16串到20串磷酸铁锂电池等功率型和容量型电池组的管理和保护。本BMS用于监测并指示电池组状况,包括电压、充放电电流、温度、剩余容量、保护状态等。通过外置蓝牙模块接口与整车或上位机交互信息,通过外接NM-PGY001-20S-40AH0-GSM-V01模块,向云端服务器上报地理位置、电池运行信息、配置信息,并接受云端的控制命令。BMS的各种保护参数,可通过专用上位机软件进行设置,以适用于不同类型的电池组和使用环境。BMS具备自动均衡功能。在充电时能对最高电压的电池进行均衡,均衡参数可通过上位机软件自行设置,让电池组的电芯始终保持在平衡状态,以提高电池组的有效使用时间和循环寿命。BMS具有可配置的自动休眠功能,在休眠时静态电流小于500uA。BMS在休眠时具有电流唤醒功能,当接入负载或充电器时,自动从休眠状态转入工作状态。
BMS预留蓝牙模块接口,插入蓝牙模块,即可无线连接计算机和上位机。
2、特性和指标
工作温度:-40℃-85℃
温度探测范围:-40℃-100℃
温度探测精度:±1℃
超温与低温保护门限:用户可通过软件自定义
超温与低温恢复门限:用户可通过软件自定义
单体电压检测范围:2V-5V
单体电压检测精度:±3.5mV
过压与欠压保护门限:用户可通过软件自定义
过压与欠压恢复门限:用户可通过软件自定义
过压与欠压保护响应时间:用户可通过软件自定义
正常工作电流检测范围:±80A(可根据采样电阻的阻值调整)
脉冲电流检测范围(过流保护):±80A(可自定义调整)
脉冲电流检测范围(短路保护):160A(可自定义调整)
电流检测精度:0.5%
总共3级过流保护机制(含短路保护),全部为硬件保护。
过流保护门限:用户可通过软件自定义
保护响应时间:用户可通过软件自定义
过流和短路自动恢复条件:外负载断开。
SOC计算精度:±5%
输出容性负载带载能力:用户可通过软件自定义
充电均衡电流:>50mA
智能充电均衡:在最高电压、电压差大于设置门限时自动开启,带LED指示。
自动休眠功能:当没有电流通过并且没有通信时,超过设置的休眠延时门限,系统自动进入休眠。静态电流小于500uA。
电流唤醒功能:系统检测到电流大于唤醒电流时,自动从休眠状态切换到正常工作状态。
可配置的显示功能:用户可通过上位机配置5个LED灯的容量显示百分比。
带地址和CRC校验的蓝牙通信功能:地址可通过上位机由客户自定义。
与云服务器通信功能:插入NM-PGY001-20S-40AH0-GSM-V01模块后,BMS自动按照用户协议上报电池组的地理位置、工作状态、参数配置等信息。
3、电气接口

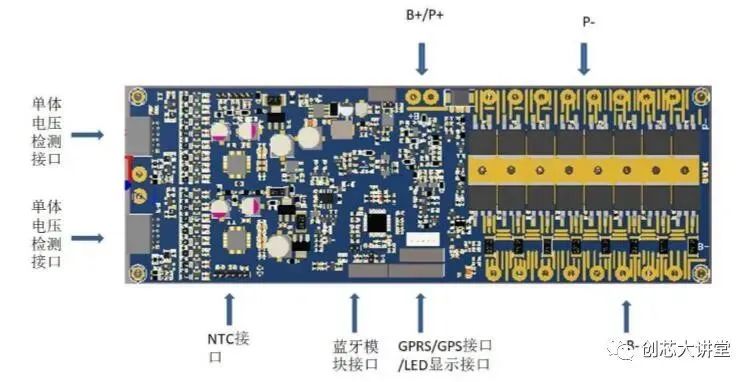

3.1接口分布
3.2蓝牙模块接口接口
蓝牙模块接口(顺序见产品丝印),适用于产品调试和测试时使用,与我司专用上位机通信,可观察并记录产品运行状态,可对设置保护参数,调整串数、更改电芯类型等。
3.3 GSM/GPRS/GPS模块接口
GSM/GPRS/GPS模块接口(顺序见产品丝印),用于连接我司型号为NM-PGY001-20S-40AH0-GSM-V01的GSM模块,通过用户协议(需单独定制),向用户的云端服务器发送信息和接收命令。
3.4单体电压检测接口
共两个单体电压检测接口,分别检测下半部和上半部电池组单体电压,每个接口最高10串11根检测线,共22根检测线,全部采用开尔文接法。顺序见产品丝印。
3.5 NTC接口
NTC请连接B=3950 25度标称阻值为10K的NTC
注:LED+已在板上内置限流电阻。
3.6LED显示接口
LED接口可连接我司配套LED灯板,共4个蓝色LED和1个红色LED,用于指示电池组的剩余容量信息和显示告警状态。
注:LED显示为漏极开路驱动。板上未内置限流电阻。用户若自配LED灯板,需在灯板上做限流措施。
4、上位机软件使用说明想要获取完整产品规格书,扫码下方二维码,添加微信联系人ssywtt
