视频拆解：华为荣耀无线路由器

以下文章来源于面包板社区，作者赵明灿

面包板社区——中国第一电子人社交平台面包板社区是Aspencore旗下媒体，整合了电子工程专辑、电子技术设计、国际电子商情丰富资源。社区包括论坛、博客、问答，拥有超过250万注册用户，加入面包板社区，从菜鸟变大神，打造您的电子人脉社交圈！

EDN小编同事Demi的老家2017年买了台华为荣耀WS831双频无线路由器。她告诉小编，可能是由于她家房子大，墙壁比较厚，她弟弟的卧室就经常掉线(不过有一点好，就是这个路由器可以通过手机app来重置网络)。因此，她家最近又买了一台D-Link的DIR-806，彻底解决了掉线的困扰。

现在，这台旧路由器就闲置不用了(小编也告诉她，如果把频段从5G改成2.4G，可能信号会变好)。于是她就把它捐出来，给小编我做个拆解。那我们就来看一下，这款路由器里面是怎么设计的。

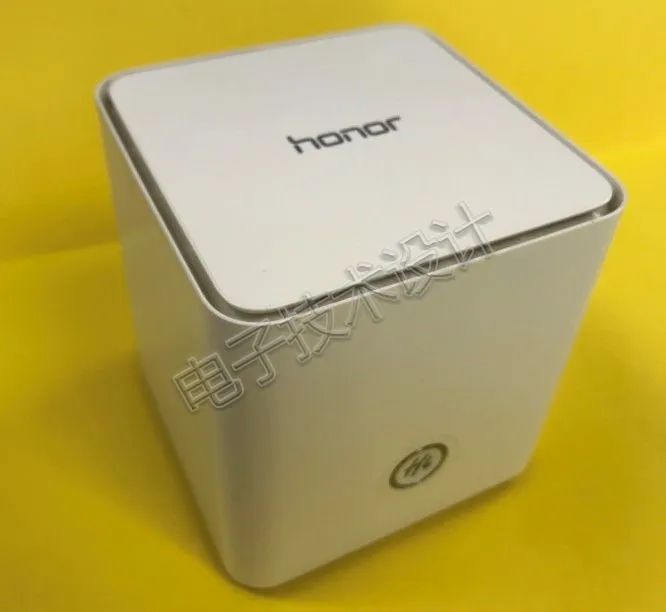

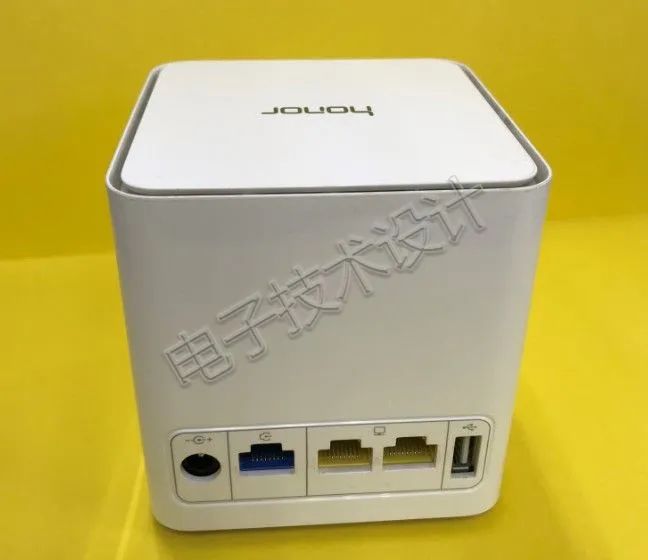

首先看下外观。WS831路由器正面有一个Hi按键;背面有五个接口，分别是电源接口、WAN口、两个LAN口和USB接口。

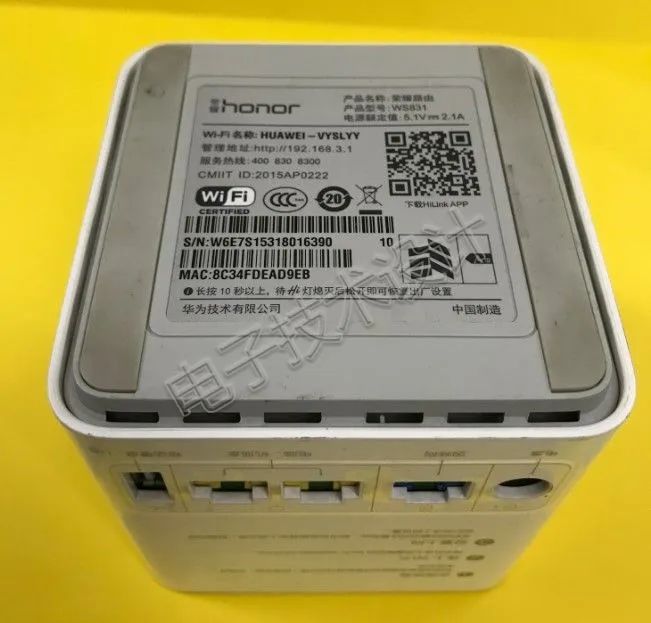

底面则覆盖了铭牌信息。

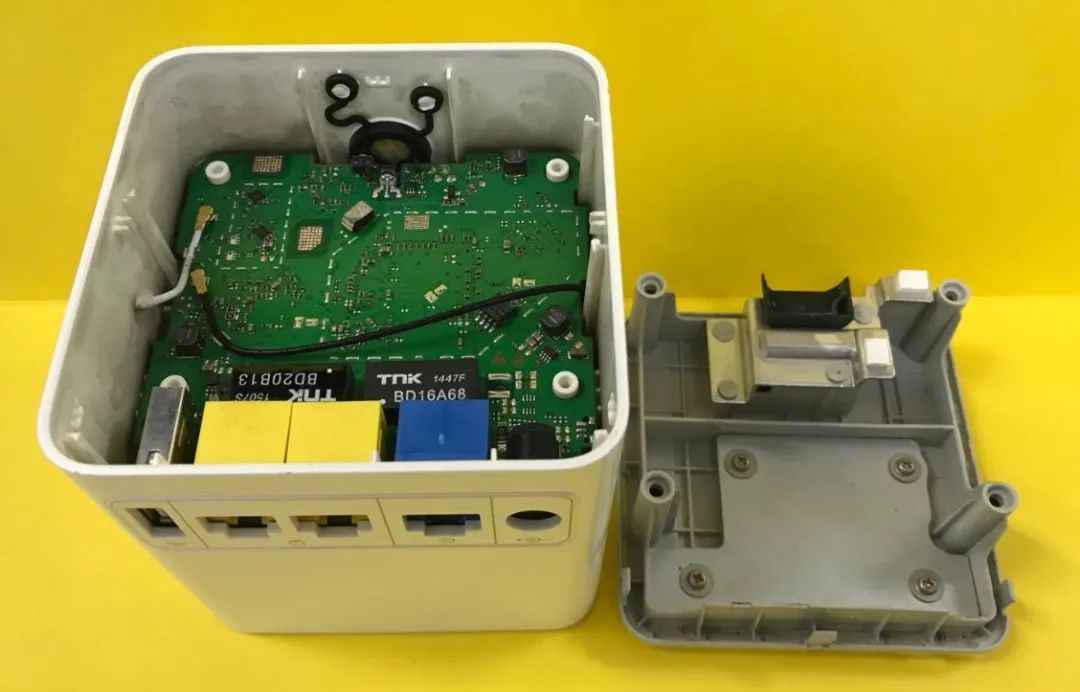

拆解就是从底面下手——撕掉上面的两根胶条，就露出了4个螺丝孔(其中有一个贴有保修标签)。拆掉4颗螺丝后，就可以将底盖取掉，看到里面的pcb了。

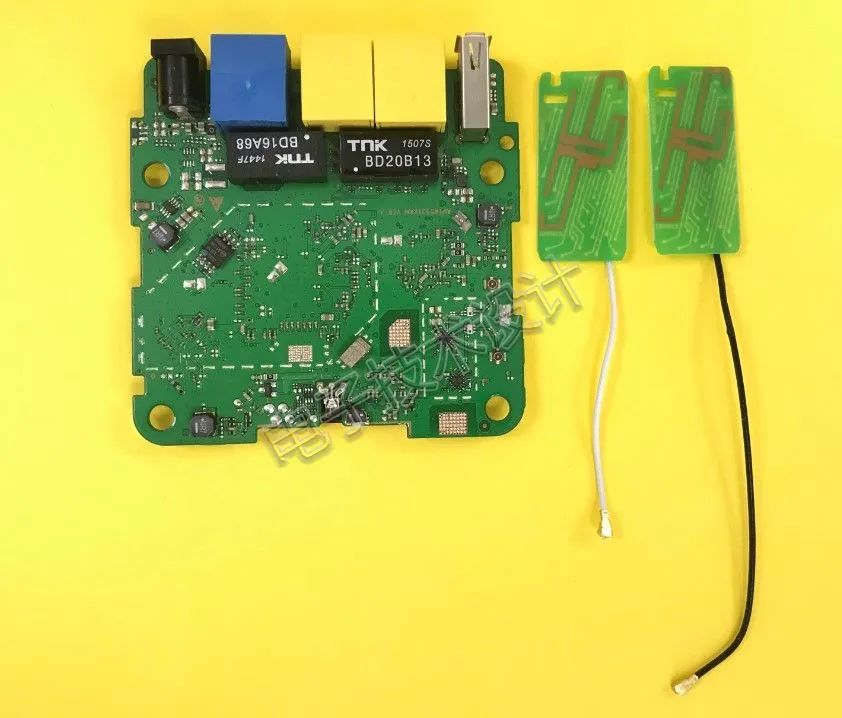

再将天线的两根引线拔掉，就可以将PCB取出——天线(2.4GHz和5GHz双频巴伦)采用PCB蚀刻制作，分别内置在外壳的两侧，呈30°倾斜放置。

PCB正面上，WAN口和LAN口下面有两个网络变压器，TNK 1447F BD16A68和TNK 1507S BD20B13。

PCB周围有三颗圆形的4R7贴片功率电感。左上方功率电感的上方是一颗IACSF同步降压转换器。右边是一颗25Q128A SPI存储器FLASH芯片，上面印有8M字样，但相关数据手册却说它容量是16MB(128Mb)，这好像更加合理。还有，芯片上印有e4，外面加个圈，有哪位网友知道是什么意思吗，是不是公司logo?

右下方的方框中连接天线的2个芯片应该就是射频前端(功率放大器)了，但是上面的印字N2 TKVV却在网络上搜不出来，这又有哪位网友知道吗?

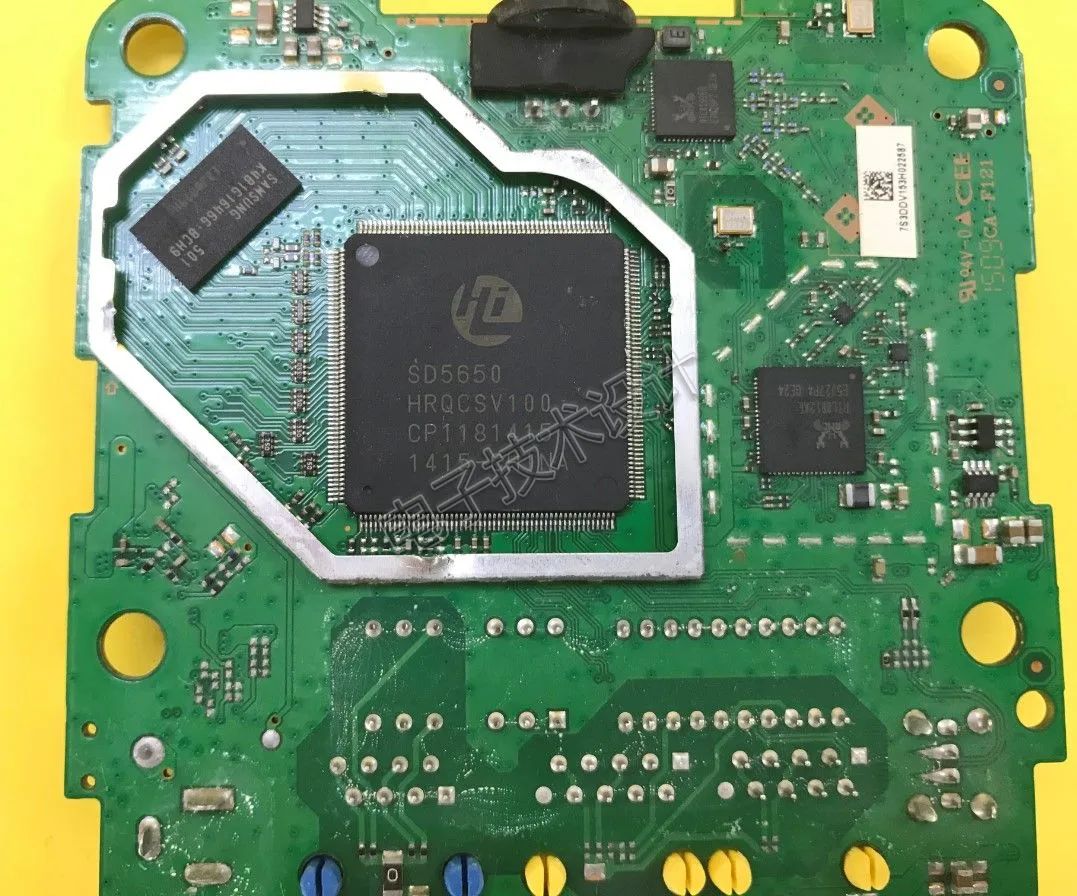

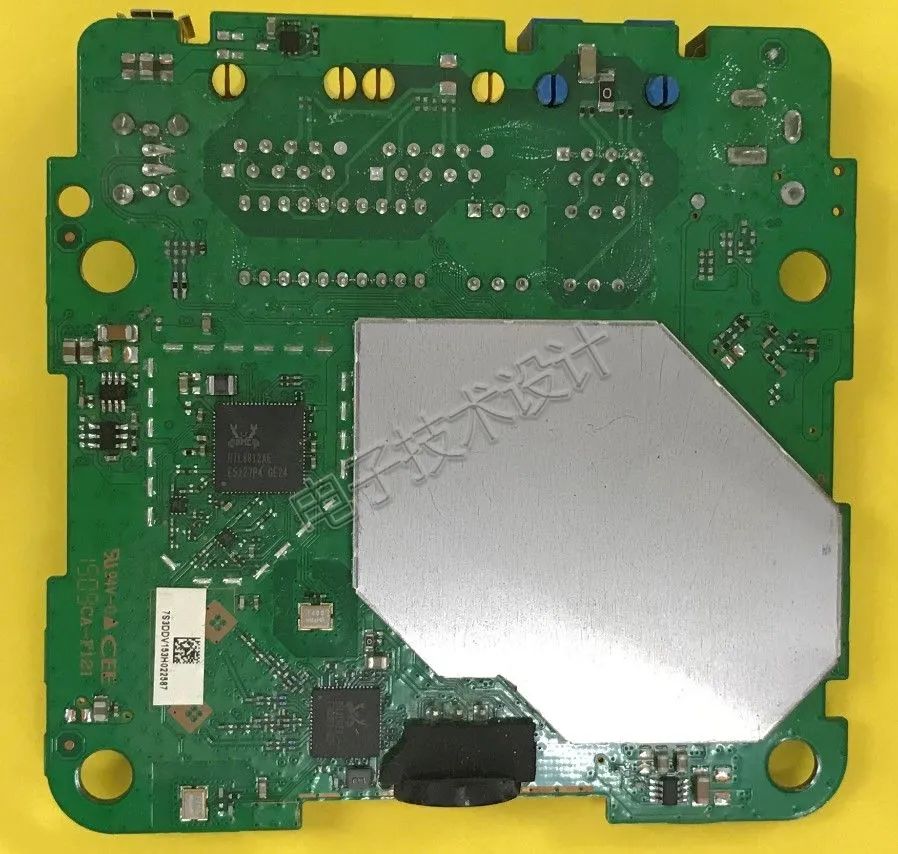

下面再看下PCB的背面。
