现代航空航天领域中,宽禁带半导体有什么作用?
原创
EDN
EDN电子技术设计
今天
氮化镓
(
GaN
)和
碳化
硅
(SiC)等
宽禁带
半导体
已成为
硅
之后功率电子
器件
领域最具应用前景的
材料
。与传统的
硅
基技术相比,
宽禁带
半导体材料
具有多种优势,例如能管理高功率水平、对辐射不敏感、能在高温和高开关频率下工作,以及低
噪声
、
低功耗
和高效率。
宽禁带
半导体也因此对下一代太空系统的发展有着重要的战略意义。目前,在为太空应用而开发的
FET
和
HEMT
中已广泛采用了增强型
氮化镓
eGaN。
辐射对
功率
器件
的影响
太空环境的一些特殊情况可能会影响(在某些情况下甚至降低)太空
材料
的机械特性,从而对系统的整体运行产生不良影响。
太空辐射流主要由85%的质子和15%的重核组成。辐射效应可能使
设备
受到干扰、性能下降,甚至运行中断。合格的太空元
器件
最重要的就是能确保可靠、长期的运行。
电子元
器件
在
设计
之初就需要考虑抗辐射,以便能够抵抗辐射的影响。这种设计可能既昂贵又耗时,但有时却是唯一的解决方案,对保护人类生命或确保太空飞行任务顺利完成至关重要。
太空应用中电子元
器件
受到的太空辐射主要是
单粒子效应
(
SEE
),是由地磁场捕获的电子和质子引起的。另一种太空辐射是
电离
辐射总剂量(TID)效应。这两个概念的区别很简单:SEE是单个高能粒子撞击到
器件
所产生的影响,TID则是器件长时间暴露于
电离
辐射下产生的影响。TID暴露量以rad(辐射吸收剂量)为单位进行计量,表示
材料
暴露于辐射下的总量。
对一个给定
器件
,TID阈值为会引起器件故障的最小辐射吸收剂量。大多数商用抗辐射元器件最大可承受5krads,超过该值就可能引发故障。而
SEE
指标在卫星和
航天
器
等应用中尤为重要。在系统运行环境中,如果质子和离子的密度高,则可能在
电子电路
中引发一系列不同的
SEE
效应,包括
单粒子翻转
(SEU)、单粒子瞬态(SET)、单粒子功能中断(SEFI)、单粒子栅穿(SEGR)和单粒子烧毁(SEB)。
SEE
效应可能导致系统性能下降,甚至
器件
彻底损坏。因此,为确保高
可靠性
,必须选用已测量并声明辐射影响的元
器件
。
宽禁带
在太空系统中的优势
航天
器
对所用的每一个元
器件
的基本要求是重量轻、尺寸小、效率和
可靠性
高。
GaN
功率
器件
以迄今为止最小的尺寸实现了最高的效率。
砷化镓
(
GaAs
)在
电磁
兼容性
方面也十分出色:它降低了
寄生电容
,从而减少了在开关周期内存储和释放的能量;它的尺寸更小,因此改善了环路
电感
,环路电感太大对其用作
收发器
天线
特别不利。在太空任务、高空飞行或战略军事等关键应用中,
功率
器件
必须能够抵抗
电离
辐射引起故障或失灵。商用
GaN
功率
器件
的性能远高于采用传统
硅
技术的抗辐射器件。因此,利用GaN功率器件可以对架构进行创新,以应用于卫星、数据传输、
无人机
、
机器人
和
航天
器
等领域。
增强型
GaN
HEMT
抗辐射
MOSFET
已经到达其技术极限,其裸片尺寸大,品质因数(FoM,计算公式为FoM=R
DS(ON)
×C
iss
)远高于增强型
GaN晶体管
。品质因数是一个非常重要的参数,值越小,系统效率越高。增强型
GaN
HEMT
(
高
电子
迁移率
晶体管
)所需的栅极驱动
电荷
比最好的抗辐射
MOSFET
要少10至40倍,因此更易驱动。
GaN器件
的物理尺寸也具优势,它可以直接安装在陶瓷衬底上,无需任何外部
封装
,这样就可能避免引线
键合
和相关
电感
,从而达到很高的开关速率。eGaN的开关速率完全取决于栅极和漏极节点的
电阻
和
电容
,开关时间很容易达到亚纳秒级。因此,采用这类高性能
器件
时,在开发的
设计
阶段和pcb布局阶段都要特别注意。
抗辐射
GaN
方案
半导体解决方案供应商
瑞萨电子
推出了业界首个采用抗辐射加固技术的100V和200V
GaN
FET
电源
解决方案,用来实现太空系统中的初级和次级DC/DC转换器电源。这种
GaN
FET
器件
针对破坏性
单粒子效应
(
SEE
)作了优化,并完成了
电离
辐射总剂量(TID)
测试
。
瑞萨电子
的ISL7023SEH 100V、60A
GaN
FET
和ISL70024SEH 200V、7.5A
GaN
FET的性能比
硅
基
MOSFET
高出10个数量级,且
封装
尺寸缩小了一半。
电源
重量也减轻了,而且由于降低了开关功率损耗,因此电源效率更高。在5mΩ R
DS(ON)
和14nC(QG)时,ISL70023SEH可实现业界最佳的品质因数(FoM)。图1显示了其具有非常低的R
DS(ON)
。

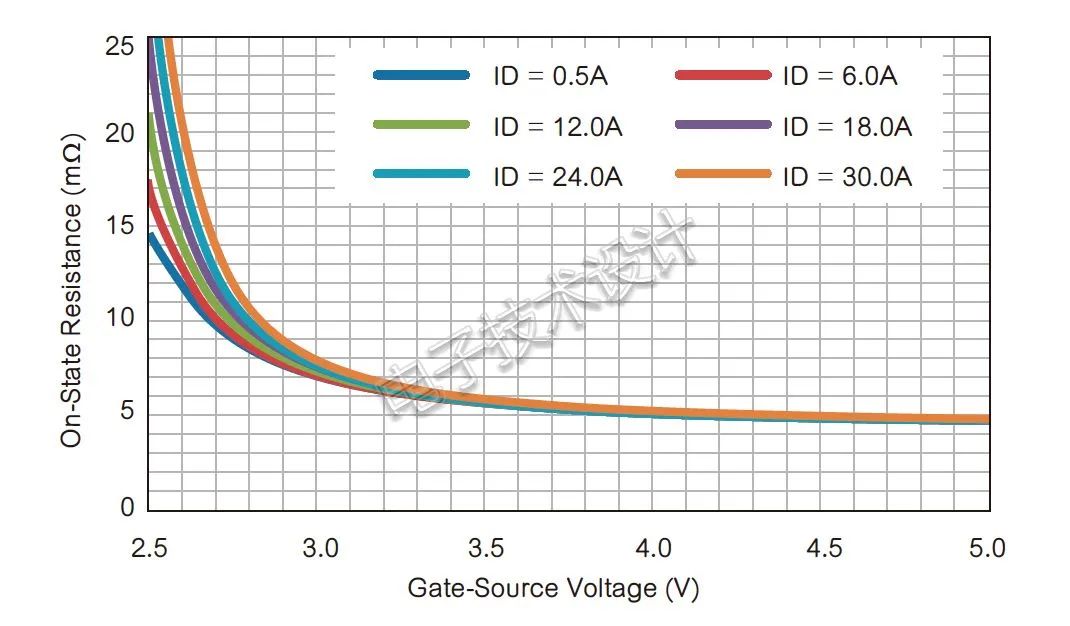

图1:ISL7023SEH
GaN
功率晶体管
的R
DS(ON)
。
VPT公司推出的SGRB系列
DC-DC
转换器
是专门为太空应用中恶劣的辐射环境而
设计
的。SGRB系列产品采用先进的
GaN
技术,提高了效率,减小了系统尺寸和重量,并降低了成本。
与传统的抗辐射
硅
基产品相比,
GaN
技术可提供高达95%的效率,特别适用于要求高效率、低
噪声
和高度耐辐射的太空
通信系统
(图2)。
Freebird半导体公司也推出了多种高
可靠性
GaN
HEMT
分立
器件
,这些器件集成到
GaN
适配器模块(GAM)中,用于多功能
电源
模块系列。这些通用GaN适配器模块(图3)将eGaN开关功率HEMT与GaN高速栅极驱动电路结合在一起,用于商业卫星太空环境中最终应用的
设计
。

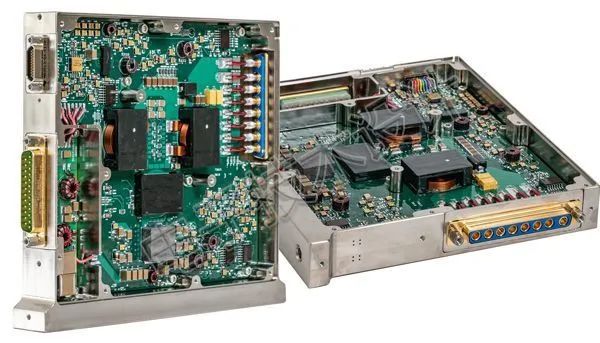

图2:SGRB系列
DC-DC
转换器
。

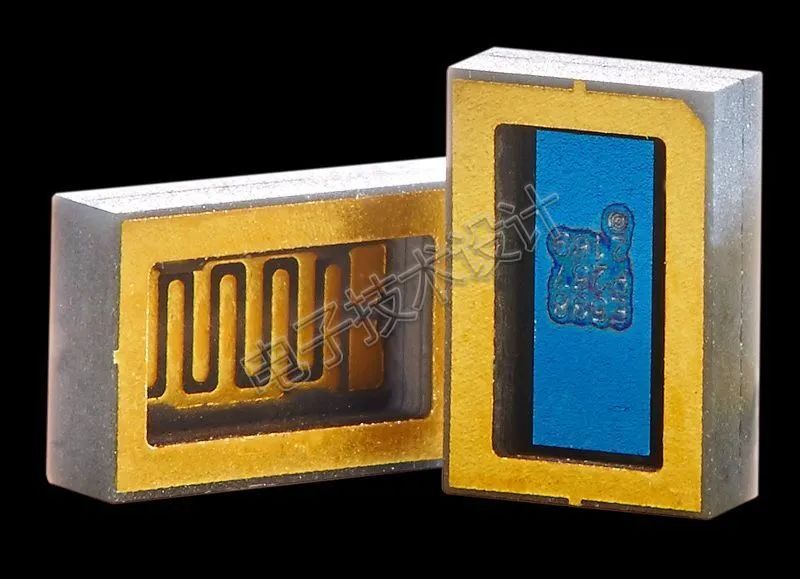

图3:Freebird的
GaN
适配器模块。
Freebird的抗辐射加固FBS-GAM01-P-C50单路低侧功率开发驱动器模块采用了
GaN
开关功率
HEMT
,这些
器件
与Freebird的FDA10N30X输出功率eGaN®HEMT开关、输出钳位
肖特基
二极管
集成在一起,并由eGaN开关元件组成的高速栅极驱动电路实现最佳驱动。另外,它还提供+5V输入VBIAS过压钳位保护以及VBIAS欠压驱动器禁用和报告功能,并采用节省空间的9
引脚
SMT
模压环氧树脂
封装
,为FBS-GAM01-P-R50飞行组件版提供出色的工程实验开发平台。
结论
在现代航空
航天
领域,电子
器件
无处不在。工程师们正在开发更多的系统,如
航天器
和卫星。提供连续、可靠的
电源
对太空任务的成功至关重要。
在实际应用中,采用SiC或
GaN
等
宽禁带
半导体
材料
的主要优势是能够提高功率
转换效率
。
宽禁带
半导体
能够在高温下工作,这也带来了很大好处。它们不只是可在高温条件下使用,整体冷却需求也较低,从而减小了功率转换器中冷却组件的占用空间,降低了成本。
(原文刊登于ASPENCORE旗下EDN英文网站,参考链接:
Wide bandgap
semiconductor
s pave the road to space。)
