UBI Research发布《QNED结构和制造技术分析报告》

来源：内容来自「半导体及显示行业要闻」，谢谢。

UBI Research对三星Display公开的41个QNED(quantum dot nanorod LED)专利进行分析，制作并发布了《QNED结构和制造技术分析报告》。UBI Research在公开的41项专利中，筛选出QNED制造时会使用的、且较为成熟的技术，进行了详尽分析。

分析结果显示，QNED由TFT、像素、QD(quantum dot)-CF(color filter)构成，虽然公开的专利中显示TFT结构为2Tr(transistor)，但考虑到最少需要3个电流驱动TFT，UBI Research推测三星采用的是3Tr1C的结构。像素由nanorod LED、电极和光学结构构成，由nanorod LED发出光线。

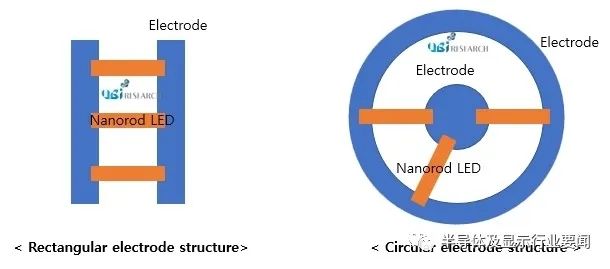

至目前大部分分析认为QNED像素电极结构为长方形，但UBI Research通过对专利的分析，推测其应为圆形。公开专利显示圆形电极为不对称波形，nanorod LED具有优异的排列方向性和配向性。UBI Research还推测Nanorod LED配向电极和驱动使用的是相同的电极。

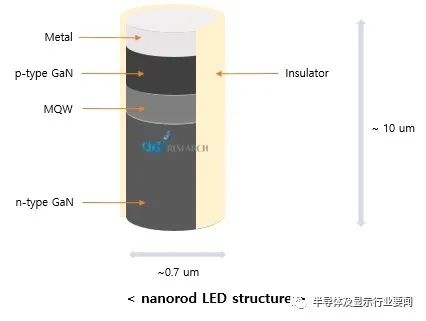

QNED制造中采用的nanorod LED由GaN制成，为蓝光LED，大小为1um x 10um。为了提升Nanorod LED的配向效果、减少工艺不良，在nanorod LED表面进行了绝缘膜和配向处理。



（60页报告目录链接（韩文）：http://ubiresearch.co.kr/qned-report/）

全文翻译自韩国网站，韩语原文请点击阅读原文。
