本文转载自公众号：不忘初心的模拟小牛牛

在模拟前端设计验证中，经常会碰到testbench的调试或者切换，比较笨的方法就是一个个删除，或者替换，很不方便。

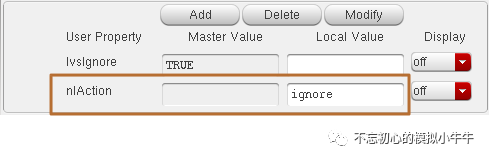

其实Virtuoso版本在617及以后，已经添加了快捷键shift+delete，可以快速的false掉激励源，器件或者子模块，并且显示一个红色的X号，起到标识作用。但在IC616及以前版本是无法使用的，其本质是在property中增加了用户自定义的属性nlaction如图1所示。属性值为ignore或者stop。

图1

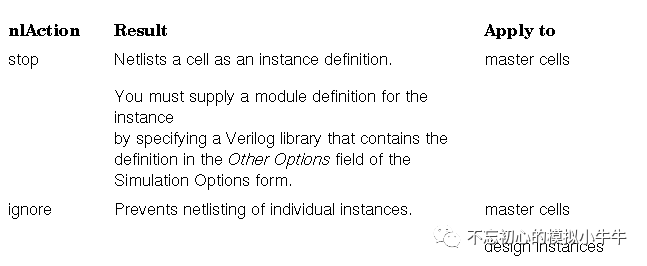

所以我们可手动的添加这个属性，并通过修改其属性false掉不想产生网标的block。但该方法存在缺点就是没有标识，不够直观，需要点开才能确认是否包含nlaction属性及其属性值。

图2

因为我虚拟机中装的还是616，所以查了些资料，动手自己写了个skill，实现了快捷键添加/删除ignore属性，并且打上/去掉ignore标识"X"。基本上实现了617上的功能。

目前脚本还是有些瑕疵：

1. 只能一个个的添加，选中多个，只对第一个有效。
2. 标识“X”的位置有些会偏一点点。

但基本满足了我的需要，这里分享给大家，也希望skill脚本大牛能够改进完善。

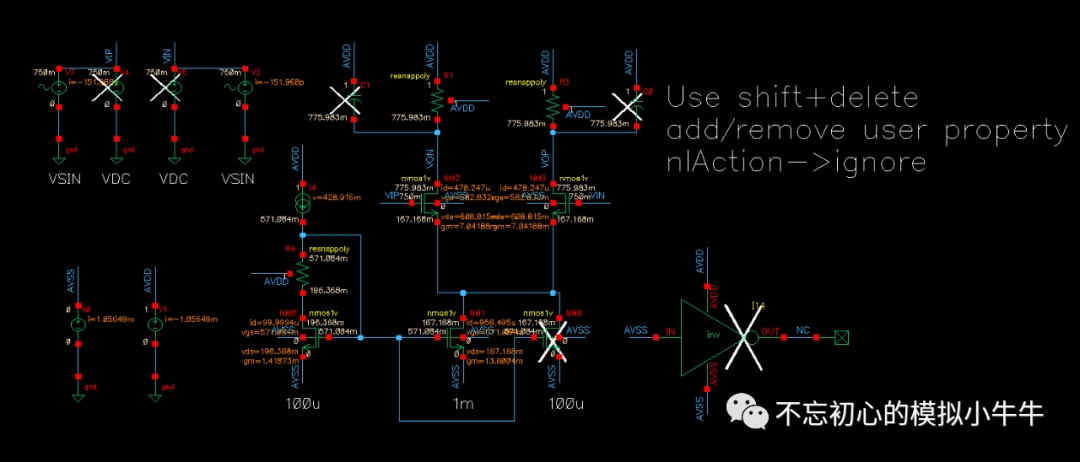

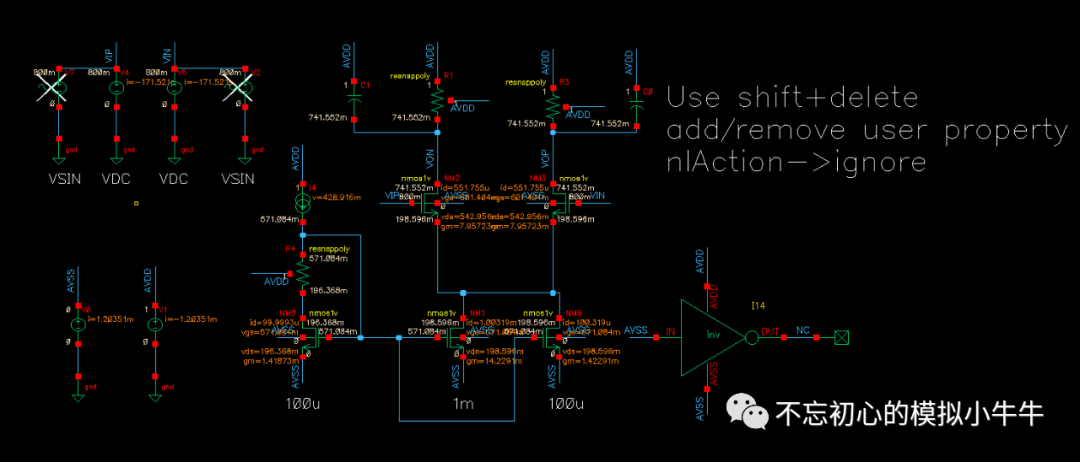

目前实现效果如图3和图4所示。

图3

图4

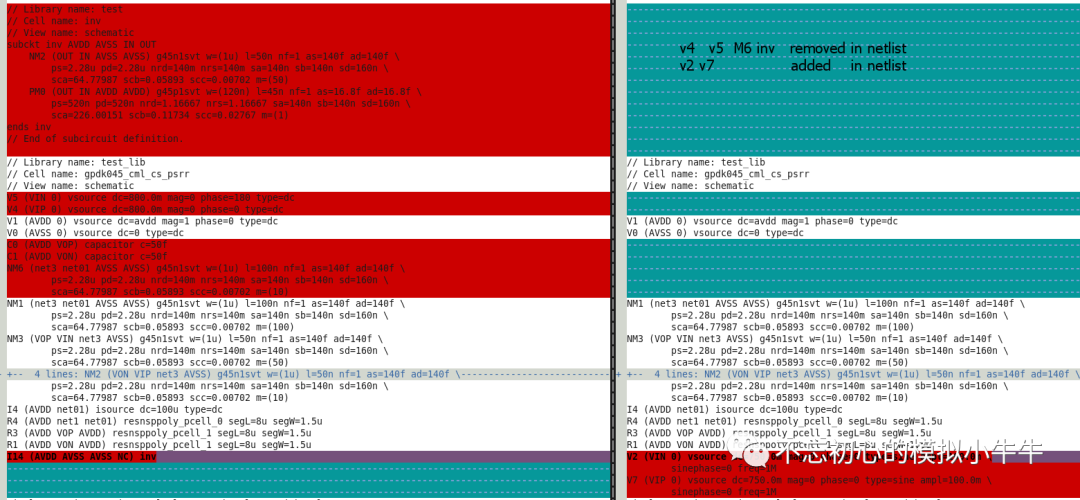

图5(左右)分别是图3图4电路图产生的网表对比，符合预期。

图5

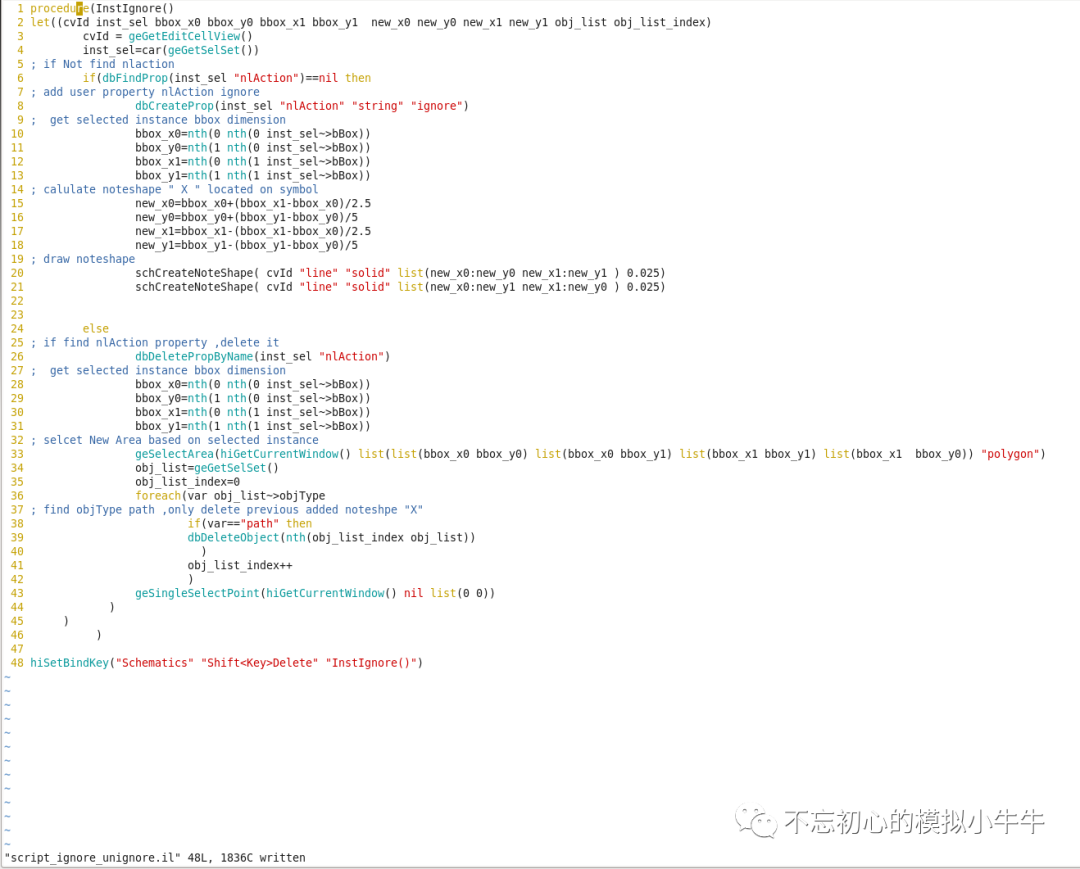

图6是脚本内容，变量名字也是起的很不规范哈，大家可以参考下。最后一句话是设置快捷键，大家也可以修改，这里我使用了617中默认的快捷键。

图6

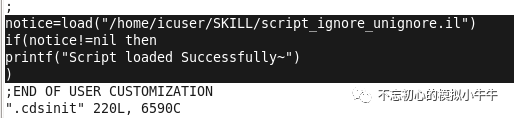

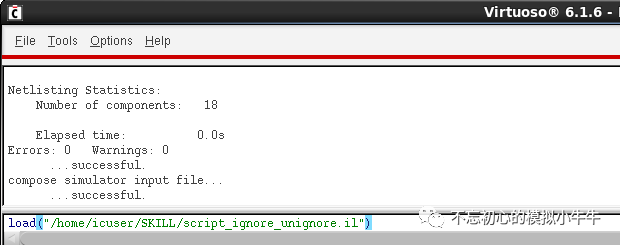

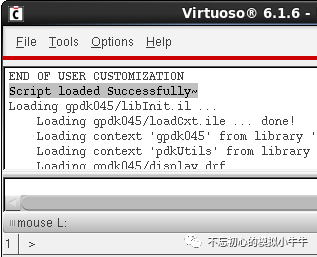

使用方法有两种，第一种是需要使用时，在CIW窗口使用load命令加载。如图7所示；第二种是在.cdsinit中添加内容（如图8），这样每次启动virtuoso都会自动加载，并提示加载成功的信息（如图9），会比较方便。

图7

图8

图9

欢迎大家试用，碰到问题可以在公号下留言，讨论。也欢迎大家有比较好实用的脚本投稿，我会分享给大家。

procedure(InstIgnore()

let((cvId inst_sel bbox_x0 bbox_y0 bbox_x1 bbox_y1  new_x0 new_y0 new_x1 new_y1 obj_list obj_list_index)

        cvId = geGetEditCellView()

        inst_sel=car(geGetSelSet())

; if Not find nlaction

        if(dbFindProp(inst_sel "nlAction")==nil then

; add user property nlAction ignore

                dbCreateProp(inst_sel "nlAction" "string" "ignore")

;  get selected instance bbox dimension

                bbox_x0=nth(0 nth(0 inst_sel~>bBox))

                bbox_y0=nth(1 nth(0 inst_sel~>bBox))

                bbox_x1=nth(0 nth(1 inst_sel~>bBox))

                bbox_y1=nth(1 nth(1 inst_sel~>bBox))

; calulate noteshape " X " located on symbol

                new_x0=bbox_x0+(bbox_x1-bbox_x0)/2.5

                new_y0=bbox_y0+(bbox_y1-bbox_y0)/5

                new_x1=bbox_x1-(bbox_x1-bbox_x0)/2.5

                new_y1=bbox_y1-(bbox_y1-bbox_y0)/5

; draw noteshape

                schCreateNoteShape( cvId "line" "solid" list(new_x0:new_y0 new_x1:new_y1 ) 0.025)

                schCreateNoteShape( cvId "line" "solid" list(new_x0:new_y1 new_x1:new_y0 ) 0.025)

        else

; if find nlAction property ,delete it

                dbDeletePropByName(inst_sel "nlAction")

;  get selected instance bbox dimension

                bbox_x0=nth(0 nth(0 inst_sel~>bBox))

                bbox_y0=nth(1 nth(0 inst_sel~>bBox))

                bbox_x1=nth(0 nth(1 inst_sel~>bBox))

                bbox_y1=nth(1 nth(1 inst_sel~>bBox))

; selcet New Area based on selected instance

                geSelectArea(hiGetCurrentWindow() list(list(bbox_x0 bbox_y0) list(bbox_x0 bbox_y1) list(bbox_x1 bbox_y1) list(bbox_x1  bbox_y0)) "polygon")

                obj_list=geGetSelSet()

                obj_list_index=0

                foreach(var obj_list~>objType

; find objType path ,only delete previous added noteshpe "X"

                        if(var=="path" then

                        dbDeleteObject(nth(obj_list_index obj_list))

                          )

                        obj_list_index++

                        )

                geSingleSelectPoint(hiGetCurrentWindow() nil list(0 0))

            )

     )

          )

hiSetBindKey("Schematics" "Shift<Key>Delete" "InstIgnore()")
