苹果手表电池鼓包顶开屏幕，自己换电池

原创刘于苇电子工程专辑今天

上周某一天，《电子工程专辑》小编正在搬砖，突然发现手腕上的劳力士Apple Watch“摆动异样”，一看发现屏幕已经和表身分离，只靠一条排线连着，晃晃悠悠的。

这块苹果手表一代(Apple Watch Series 1)有些年头了，记得2015年春季苹果发布第一款智能手表就是他。2016年底LP买了送我当生日礼物，戴了3年多没舍得换(主要是因为穷)，平时也没摔过撞过，怎么屏幕就开了呢?

平时智能手表拆解也没少看，于是我观察了一下，发现屏幕的排线尚在，与主板连接着，接口上方是个金属保护罩，轻易不能拆下屏幕。四周的粘胶已经被平时进入的一些水渍、汗渍侵蚀脱落，失去了粘性，难道是因为这个?

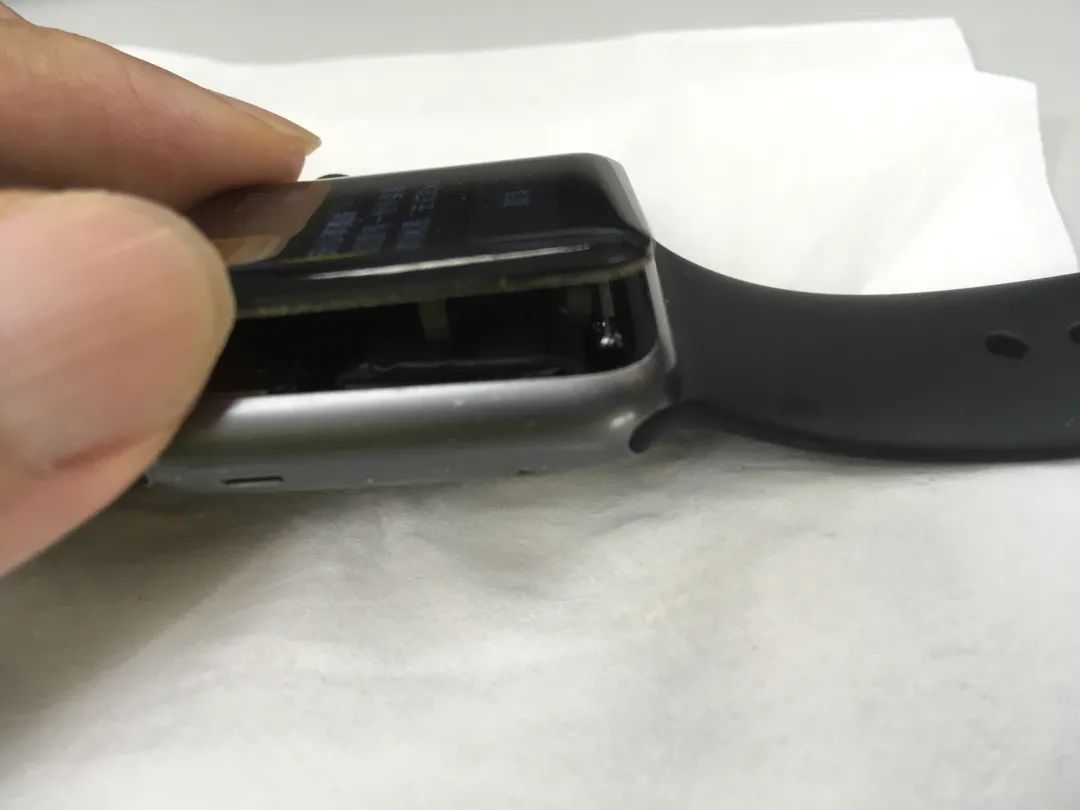

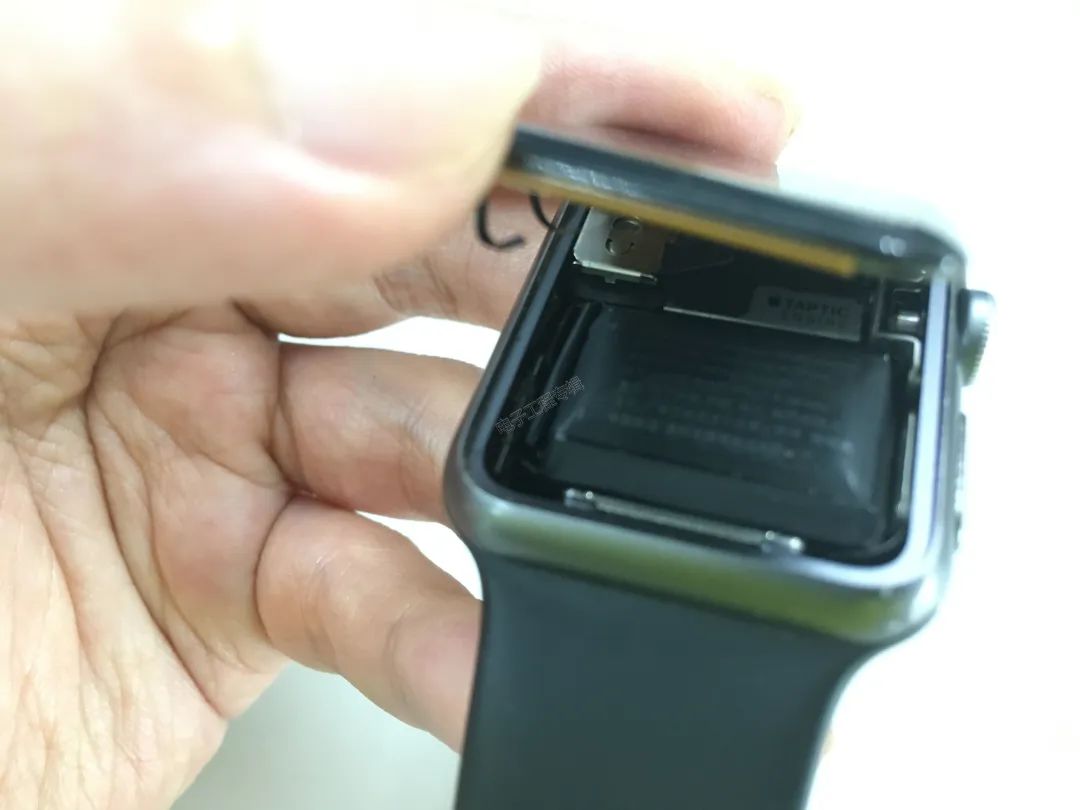

我试着强行把屏幕压回去，没成功又被弹起来了，看来屏幕不能回到原来位置有机构上原因，不全是因为胶水。再从侧面一看，果然电池已经鼓起来一大块，高过了手表边框——这才是屏幕掉出来的原因。

那就开始修吧。

网上查了一下，电池鼓包的Apple Watch用户还真不少，苹果还因为这件事被集体起诉过。本来电池鼓包，苹果官方维修要收不少钱，这么一闹后，出了新政策，三年内出现鼓包问题可以免费换电池。

这个政策好啊……但是我这块早过3年了，而且保修范围只包括Apple Watch Series 2中的Sport、Nike+、Hermes和Edition系列的42mm机型。Series 1、Series 3和所有38mm不在保修范围内。

自己买块电池换吧，多大事~

某宝一搜，卖电池的商家真不少，大多是第三方品牌电池，可以选择线下维修点付费换，费用包料大概150元;也可以买带工具的套餐自行更换，商家提供从判断自己的手表型号，选择电池，到更换教程一条龙服务。

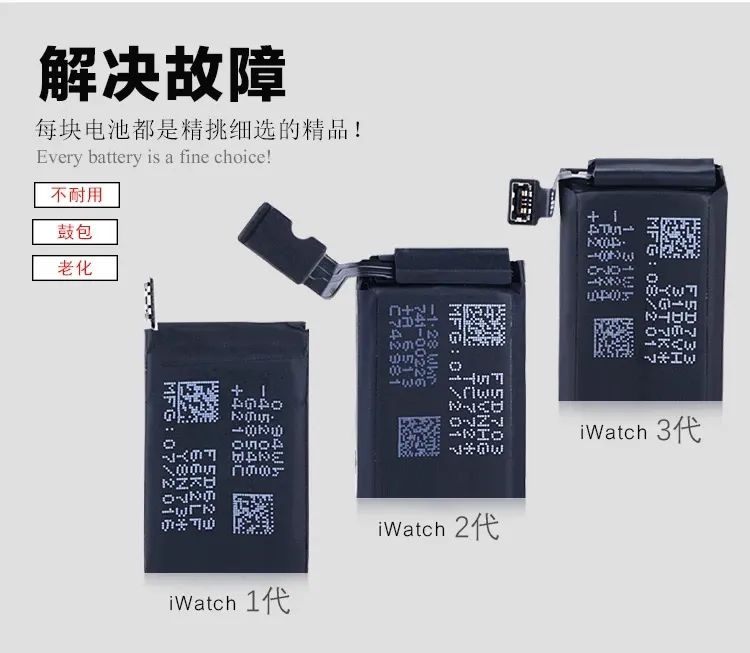

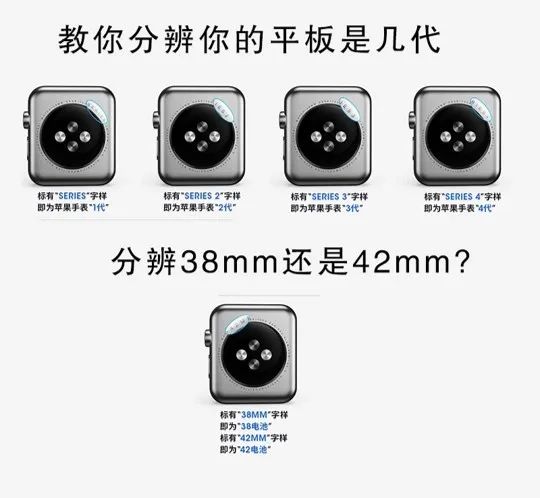

要注意的是，Series 1、2、3代的电池接口、大小不尽相同，务必选对型号。

最终选择了一款品牌电池，额定电压3.82V，额定容量205mAh，和原装电池一样。其他过流保护、过放保护、功率保护、过充保护应有尽有，比起5年前，电池本身和电源管理技术还有进步很多的。

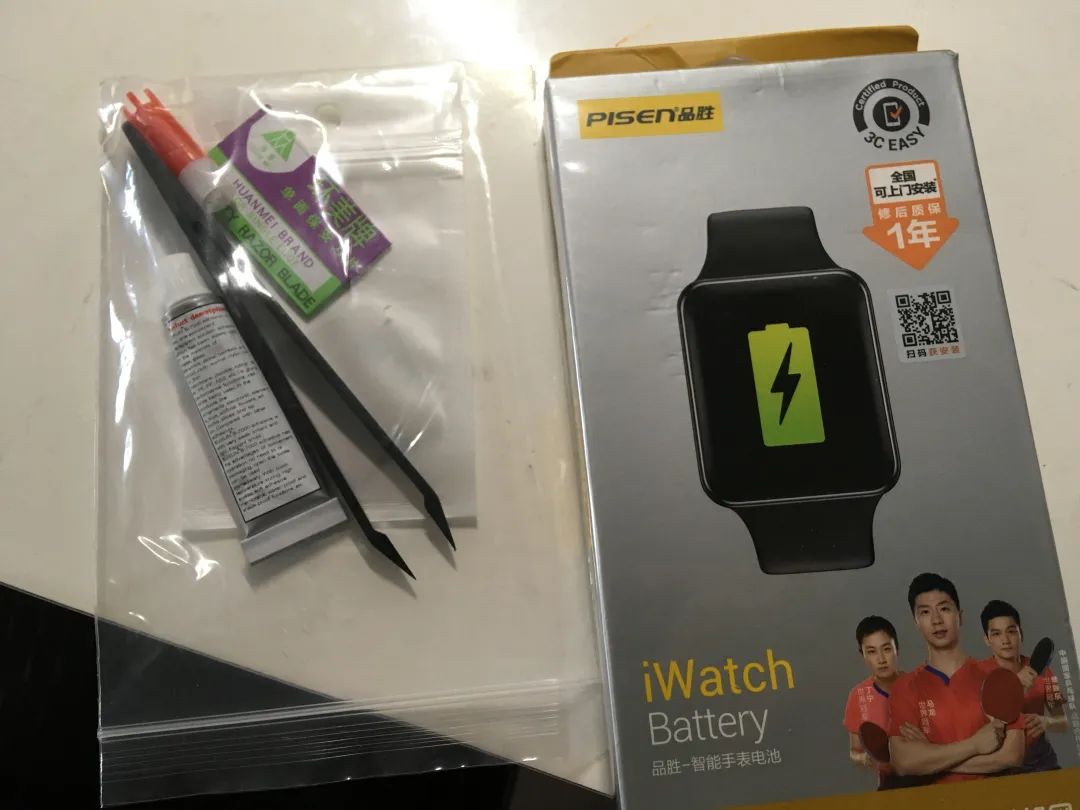

41元送工具包邮，第三天收到了快递。如图，不知道是不是版权原因，所有的电池经销商都使用iWatch这个名字。

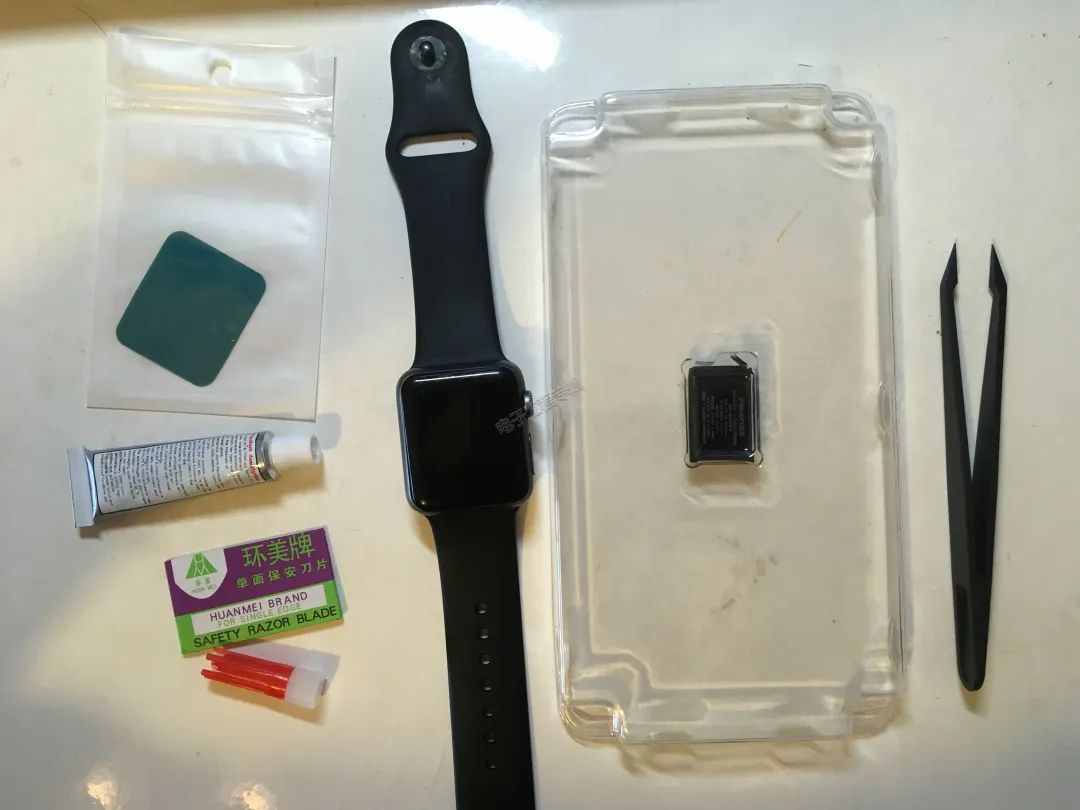

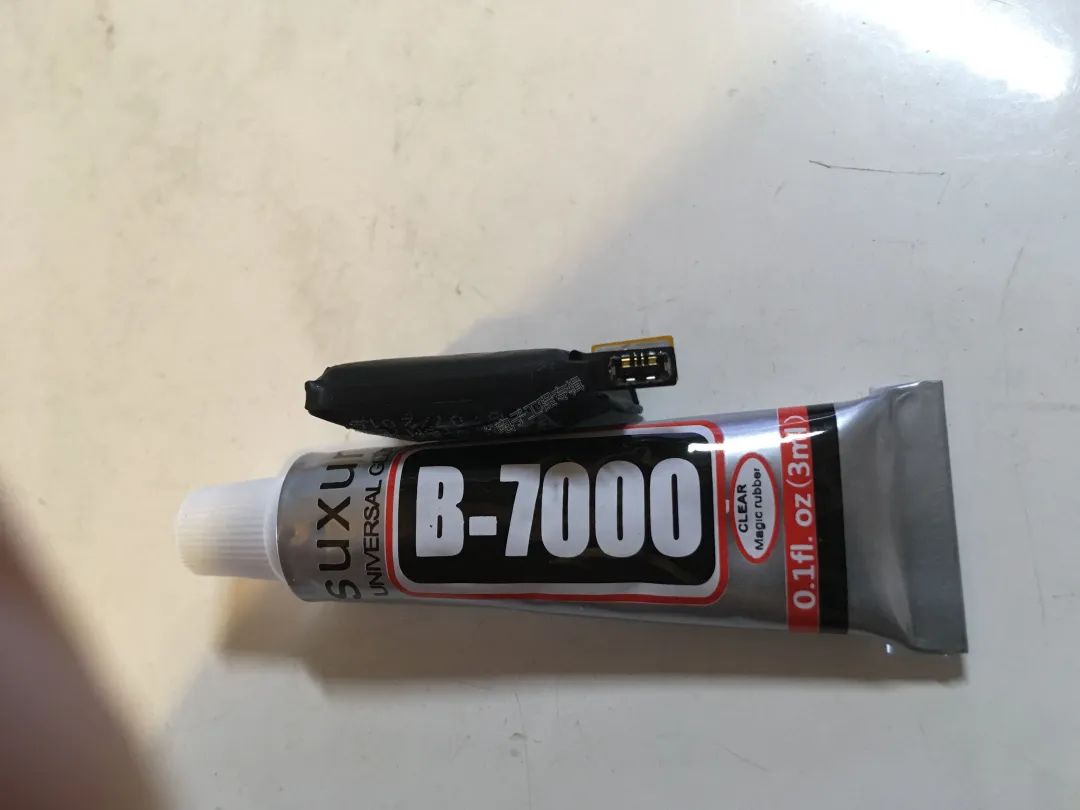

送的工具包括镊子、刀片、B-7000胶水、屏幕粘胶和一个红色塑料柱，应该是换电池时用来顶住屏幕的?不过我没用到。

刀片也没用到，这是那些为屏幕没有弹出的用户准备的，不过我想用刀片撬开屏幕多少会弄花一点。

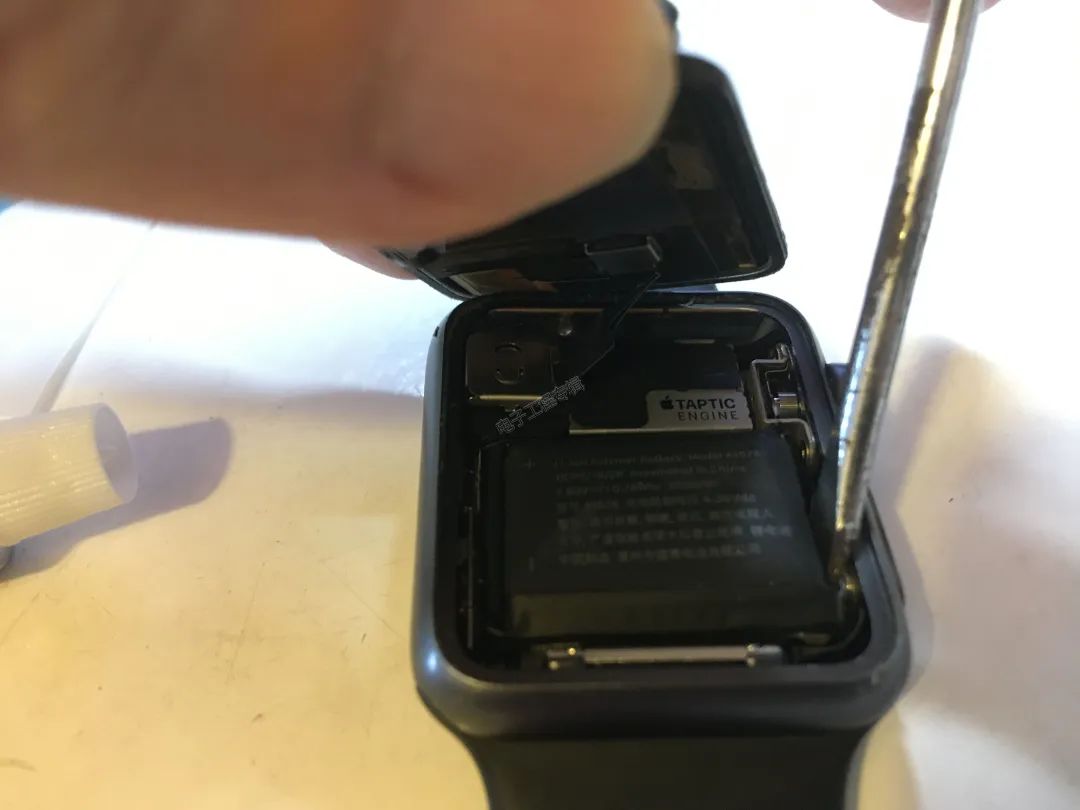

先确认Apple Watch处于关机状态，然后用一把小一字起轻轻在四周撬一下，是电池下面的双面胶脱落。然后一手抵住主板端的软板接口，一手拉开与电池直接的连接，另一手顶住屏幕——没错，在需要的时候工程师可以变出很多手。

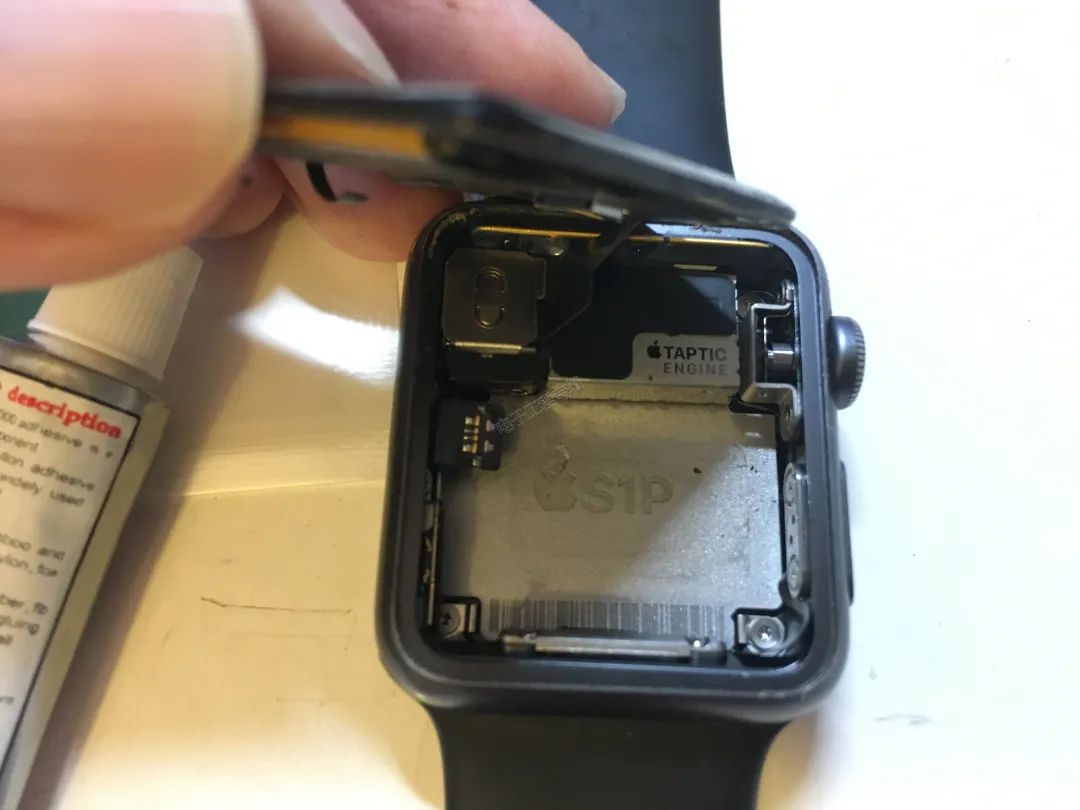

注意保护主板端的接口就好，反正鼓包电池已经废了。接口并不紧，很容易松开，这是取下电池后的样子，看到了S1P模组，上面是震动模块Taptic Engine，和表冠连接在一起。这部分我们就不去碰了，没有专业工具拆不开，拆开了估计也难装回去。

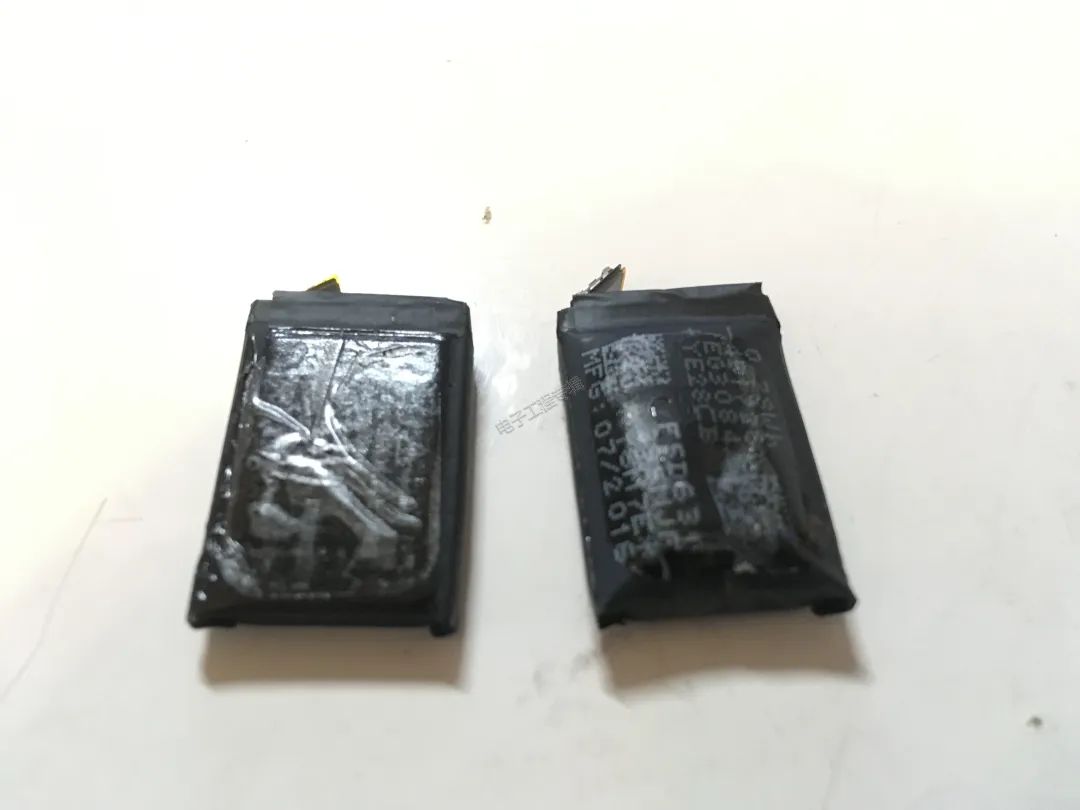

对比一下新旧电池，其中一面都有粘胶，用于固定。新电池(左)还是瘦一些，旧电池明显发福了。

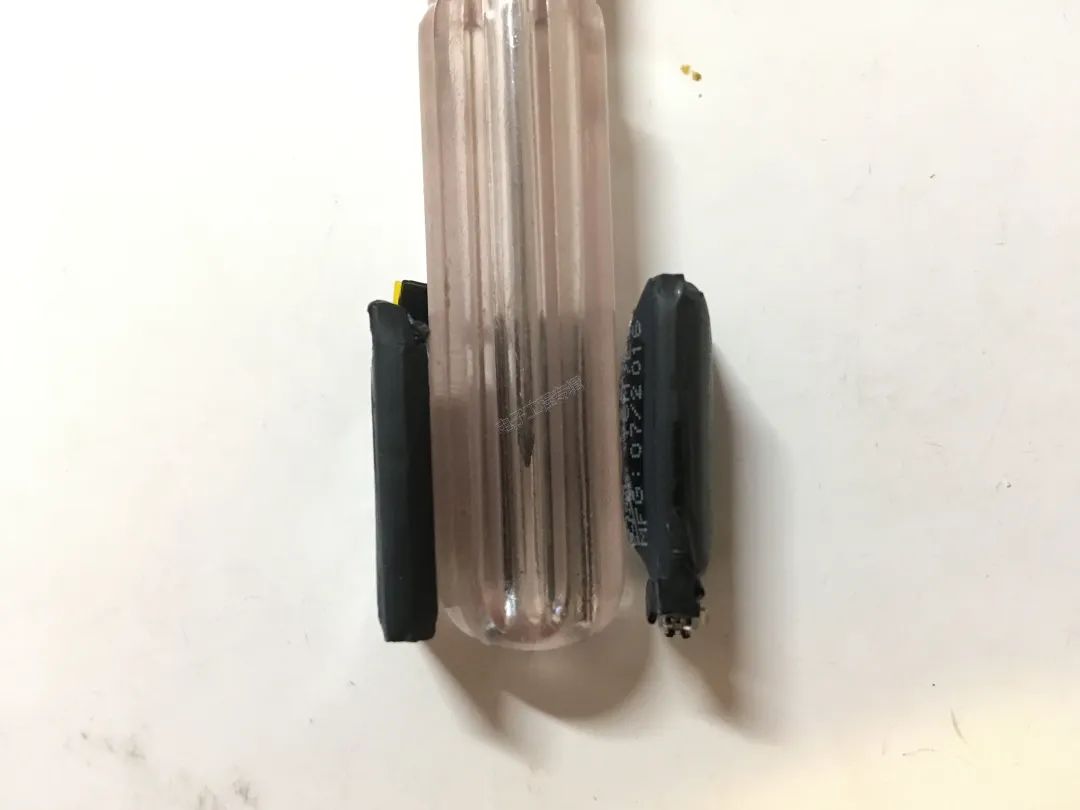

从侧面看，肚子更明显。

下面要接排线，这里仔细看接口的防呆设计，区分好金色弹片和银色弹片，和主板排线接口是对应的，不要弄反了。

对齐时也要注意电池带胶的一面在下，是要粘在S1P模块上的。对齐后用小起子，或者他送的镊子一按，手感到“咔嗒”一下，就成了。

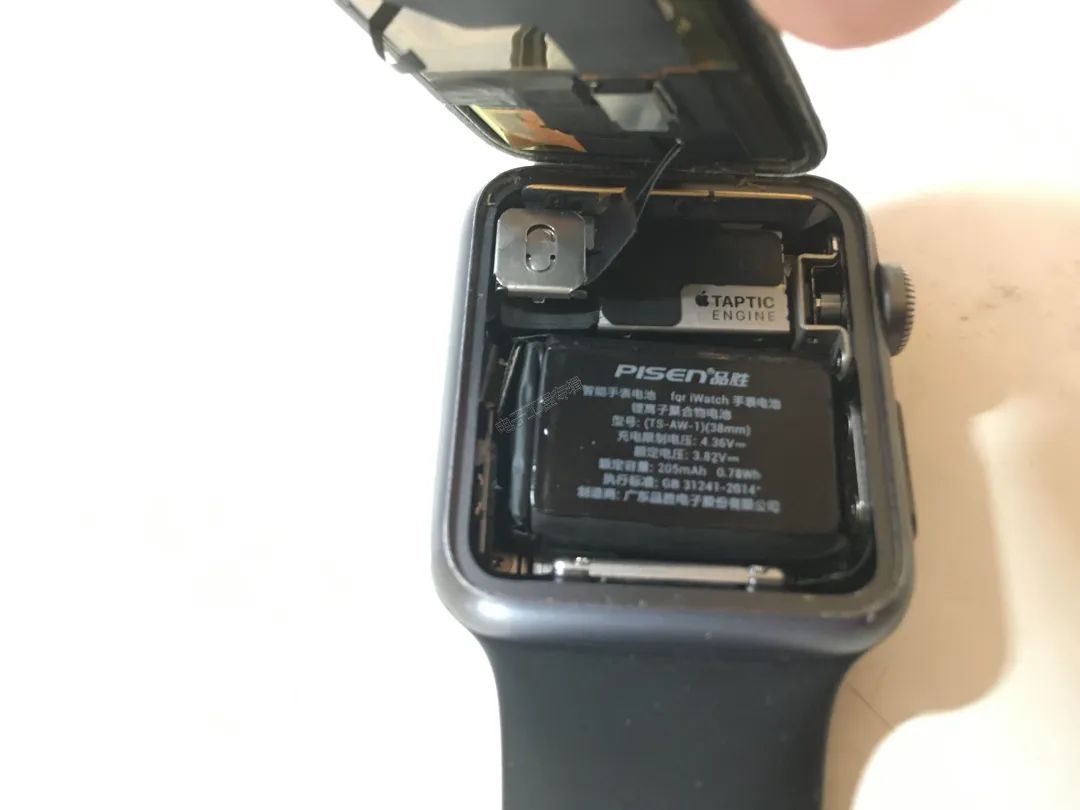

接着把电池粘好，大家可能看到屏幕模组上两条黑色的带子，那应该是压在电池下面的，不过我手没那么巧，直接忽略它了。

用镊子清理一下边框和屏幕模组边缘的粘胶残余，开始贴屏幕胶。

我用的是店家送的双面胶，没用那管强力胶，主要是怕粘得太死，下次万一鼓包直接把屏幕顶碎了。但还是挺麻烦的，因为双面胶需要一整圈贴在边框上，但屏幕排线挡住了，所以我用剪刀把胶剪了个缺口，然后一点点用镊子“放”到边框上。如果有用强力胶的同学也欢迎分享经验。

对齐后往下一按，啪嗒一声，屏幕贴上去了。

要注意的是，这时候电池里是没有电量的，需要充电n小时(小编充了一晚上)。

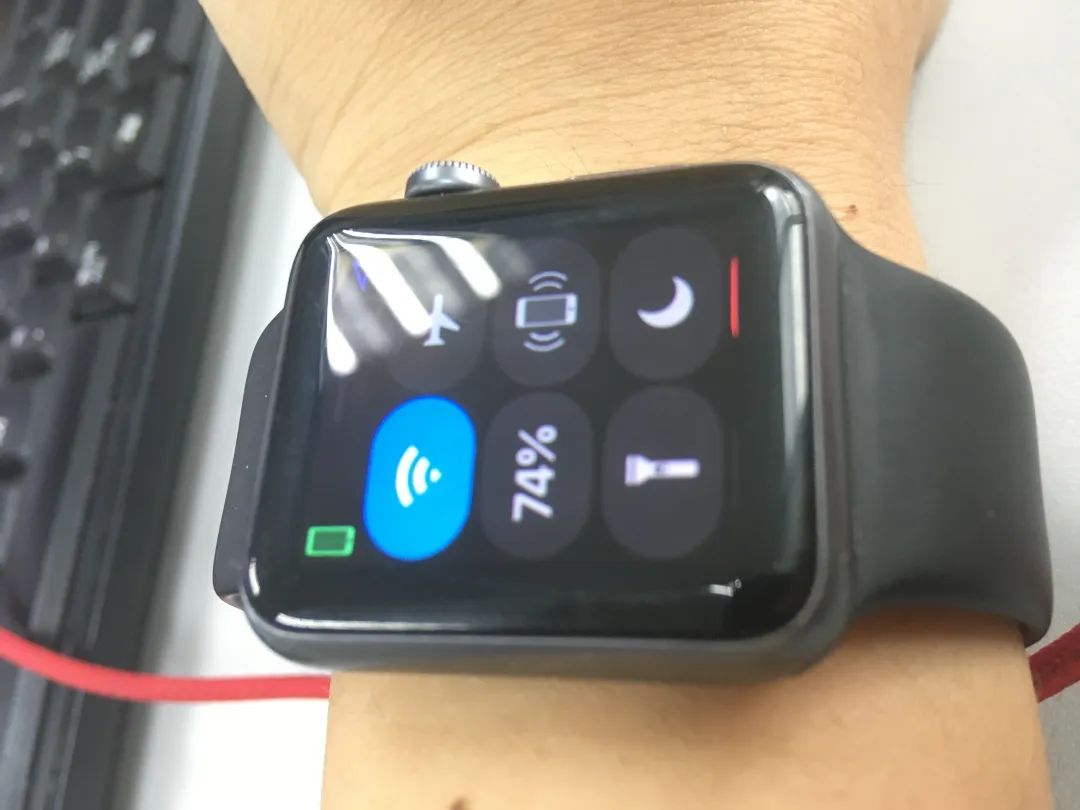

第二天满血复活，从上午7点到下午5点，10个小时后电量还剩75%，估计新电池可以在不频繁操作手表的前提下，续航两天。而原装电池我的印象中官方说法是续航18小时，虽然说省电模式可以待机72小时，但省电模式的表戴着没用啊，所以还是需要一天一充。

另外小编发现，在电池鼓包前几周，手表会出现抬腕唤醒慢的现象，有这种现象的朋友可以留意一下，在充电时小心一些，或是在鼓包前及时更换电池。

作者：刘于苇

本文为EET电子工程转原创，如需转载，请留言
