青岛泰润电子磁敏电阻传感器
青岛泰润电子科技有限公司
青岛泰润电子科技有限公司是专业从事磁敏传感器及智能仪表研发、制造的高技术企业。为客户提供现场信号感知、变换、隔离、采集、传输与系统集成等相关技术及产品的研发、销售与服务。
公司拥有“薄膜磁敏电阻芯片及磁敏传感器开发制造”的核心技术，拥有多项磁敏传感器产品专利。公司开发的多款差分磁阻传感器、无触点角度传感器、齿轮传感器出口至英国、德国、意大利及东南亚、港台等国家和地区。在国内我公司开发的速度、角度、位移、倾斜、振动、磁敏编码器等多款磁敏传感器以良好的性价比替代欧、美、日等著名品牌的同类产品。公司产品在机械、电子、纺织、橡胶、石油、化工、船舶、车辆等领域得以广泛应用。
磁敏电阻传感器

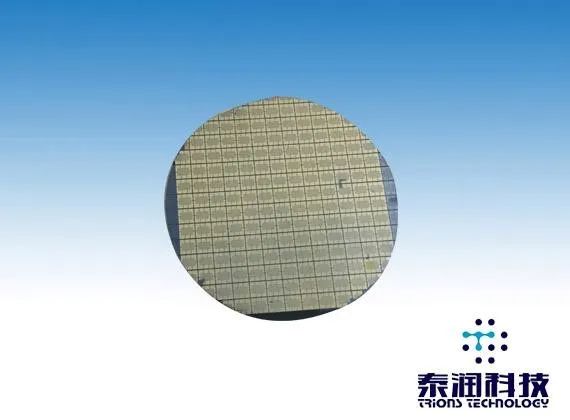

1、锑化铟（InSb）薄膜磁敏电阻SMR芯片
锑化铟薄膜磁敏电阻是公司的核心产品，是锑化铟薄膜磁敏电阻类传感器的核心敏感元件，它具有灵敏度高、可靠性高、性价比高、无接触测量、频响宽（ 0 － 100kHz ）、使用方便等特点。在如高速测量、角度控制、位置控制、信号跟踪等领域，采用锑化铟薄膜磁敏电阻传感器是理想的解决方案。
工作原理
锑化铟薄膜磁敏电阻是利用锑化铟薄膜的磁阻效应而制作的一种新型敏感元件，它的阻值R随垂直通过它的磁通密度B的变化而变化：B<0.1T时，R∝；B>0.1T时R∝B；B＝0.3T时>2.0，如下图所示。利用此特性可方便地以磁场为媒介在非接触的情况下将非电量（如位移、位置、转速、角位移、压力、加速度等等）转变成电量，从而对非电量进行测量和控制。
产品型号及参数
型号 | 尺寸（mm） | 阻值（Ω） | 灵敏度 | 工作温度 | 最大工作电流 | 不对称性 |
MR-L-1 | 3.8×1.8 | 1×（100～2000） | > 2.0 | -20～80℃ | < 15mA | |
MR-L-2A | 4.5×3.5 | 2×（300～3000） | > 2.0 | -20～80℃ | < 15mA | < 10% |
MR-L-2B | 3.0×2.5 | 2×（300～3000） | > 2.0 | -20～80℃ | < 15mA | < 10% |
MR-L-2C | 7.6×1.8 | 2×（300～3000） | > 2.0 | -20～80℃ | < 15mA | < 10% |
MR-L-4 | 4.6×4.0 | 4×（300～3000） | > 2.0 | -20～80℃ | < 15mA | < 10% |
MR-R-2 | 5.0×4.0 | 2×（800～3000） | > 2.0 | -20～80℃ | < 15mA | < 10% |
产品特点
无接触测量 体积微小
高信躁比 高可靠性
频响宽（0－100kHz）

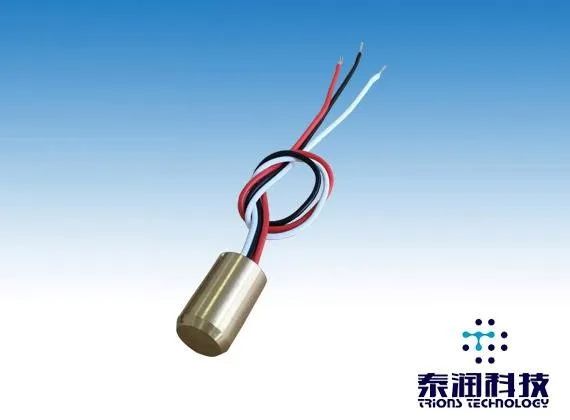

2、TMS12F系列电脑横机读针传感器
该产品是为高级电脑横织机（羊毛衫针织机）专门开发的一款用于检测确定横织机织针的位置的传感器。此产品具有高可靠性、高灵敏度、强抗干扰能力、高性价比，完全代替日本村田（MuRuta）的FR05CM21AR传感器。
工作原理

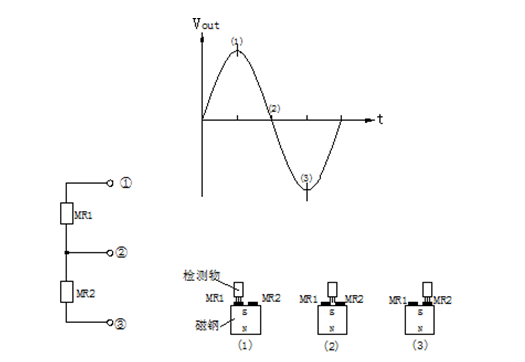

该产品的核心是薄膜磁敏电阻的背面加偏置磁场或聚磁纯铁，当被检测铁磁性物体或磁钢经过其检测区域时，MR1和MR2处的磁场先后增大，从而导致MR1和MR2的阻值先后增大。如在①、③两端加电压Vcc，则②端输出一正弦波，如下图所示：
技术参数
泰润（Trions）型号 | TMS12F-20-1 | TMS12F-20-2 |
对应村田（MuRuta）型号 | FR05CM21AR | FR05CM21AR |
最高工作电压Vmax | 10V，DC | 10V，DC |
额定工作电压Vin | 5V，DC | 5V，DC |
总阻值R1-3, 25℃，I＜1mA, δ=∞ | 700-1500Ω | 700-1500Ω |
阻值不对称性（R12和R13）25℃δ=∞ | ≤10% | |
输出偏移电压, at Vin25℃δ=∞ | ≤130 mV | ≤130 mV |
输出幅值Voutpp(mV)，25℃ δ=0.15mm,标准检测物 | ＞900 mV | ＞1100 mV |
截止频率fc | ＞20KHz | ＞20KHz |
工作温度 | -30～70℃ | -30～70℃ |
典型应用：针位置编码
TMS12F-20读针传感器现已在岛精系列电脑横机上广泛使用。在电脑横机针架的下方有两排铁齿条，在齿条的起始位置下方安装一个铁块做为起始检测点。三个读针器固定在机头的下方，机头在电机的带动下左右移动。三个传感器排列成倒“品”字状，上面的两个传感器a、b正对着铁齿条，距离齿顶约0.15mm；下面的传感器c正对着起始检测铁块，距离铁块约0.15mm。机头移动时，上面的两个传感器输出两路正弦波，每一个正弦波对应铁齿条的一个齿；下面的一个传感器只在起始位置输出一个周期的正弦波。调整a、b传感器相互之间的距离可以使两路正弦波的相位差为90°。

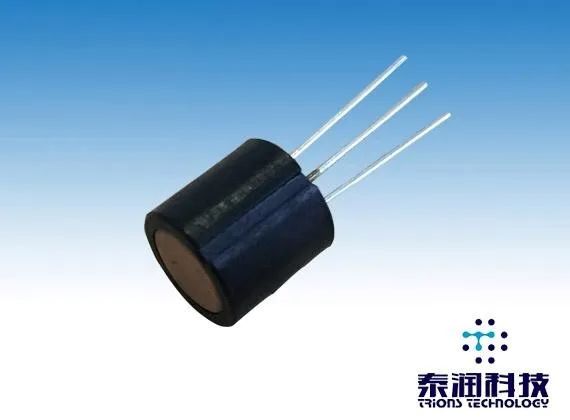

3、TMS10系列差分磁阻传感器
该产品的核心是薄膜磁敏电阻的背面加偏置磁场或聚磁纯铁，当被检测铁磁性物体或磁钢经过其检测区域时，MR1和MR2处的磁场先后增大，从而导致MR1和MR2的阻值先后增大。
产品特性
◇ 高频响0-100kHz
◇ 磁感应，非接触测量
◇ 灵敏度高，信号幅度Vpp与速度无关
◇ 抗干扰能力强
典型应用
◇ 替代FP210L100-22 FP210D250-22
◇ 角度检测
◇ 电主轴转速检测
◇ 直线小位移检测
技术参数
泰润型号 | TMS10-10L | TMS10-10D |
对应西门子（英飞凌）型号 | FP210L100-22 | FP210D250-22 |
最高工作电压 | 10V，DC | 10V，DC |
额定工作电压 | 5V，DC | 5V，DC |
总阻值R1-3 @25℃、 I＜1mA、δ=∞ | 220-900Ω | 900-1600Ω |
阻值不对称性（R12和R13）@25℃、δ=∞ | ≤10% | ≤10% |
输出偏移电压 @25℃、δ=∞ | ≤130 mV | ≤130 mV |
输出幅值 @25℃、 δ=0.15mm、标准检测物 | ＞900 mV | ＞1000 mV |
截止频率 | ＞20KHz | ＞20KHz |
工作温度 | -30～70℃ | -30～70℃ |
联系我们
青岛泰润电子科技有限公司
地址：青岛市崂山区海尔路57号科技创业中心1号楼二楼
电话：0532-8067921880679219
传真：0532-85653998
网址：www.qdtetc.com
