拆修24伏2000W逆变器，随手绘制电路原理图
老家哥们的逆变器，说是自己换完保险后火花四射。
型号是：TaiJi TJ-2000F
保修帖：11年7月吗?
内部：怎么还背了一个包

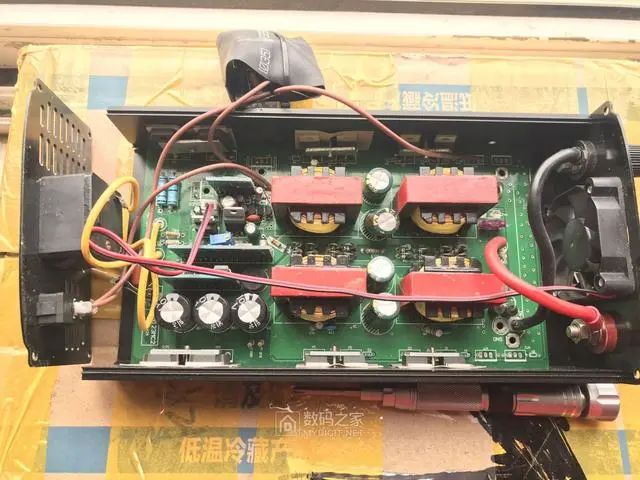

板子全貌

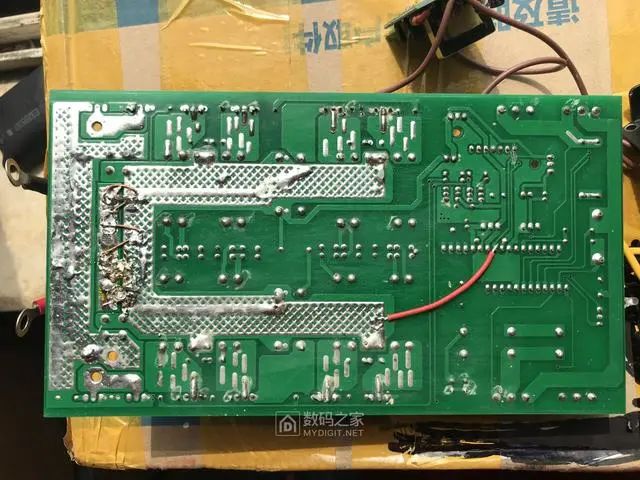

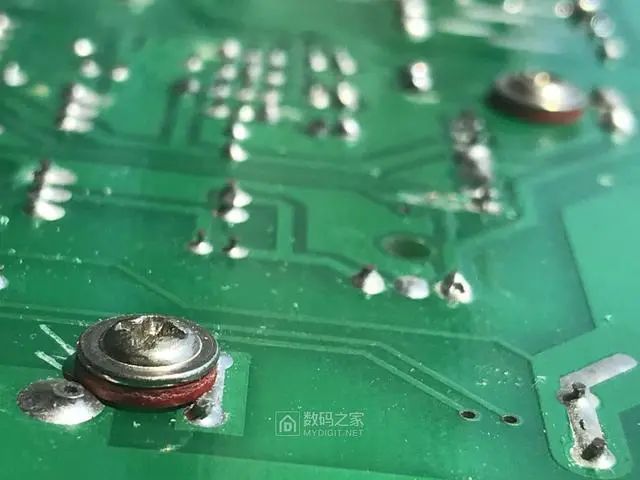

板子背面：这保险换的真的有点水平

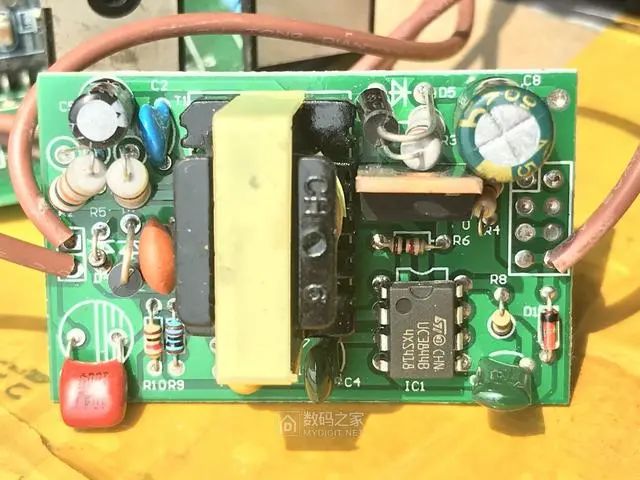

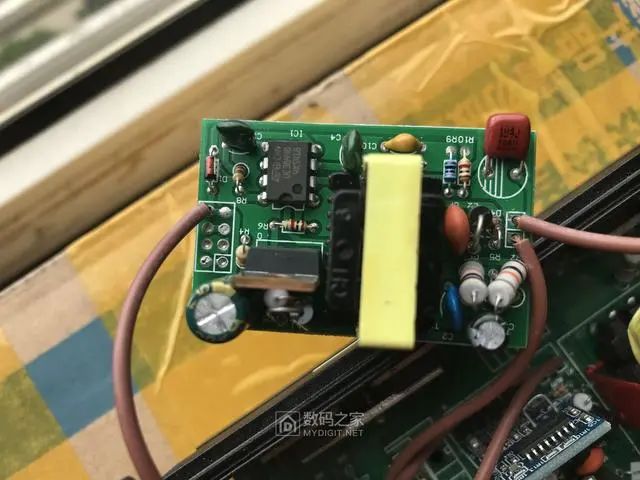

背包里是一块 辅助电源

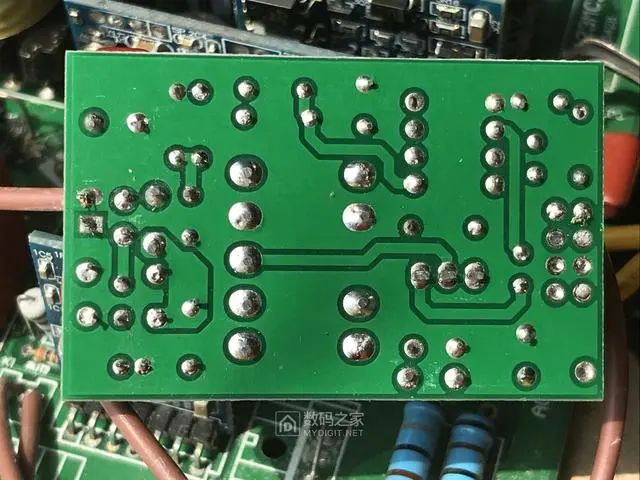

辅助电源背面

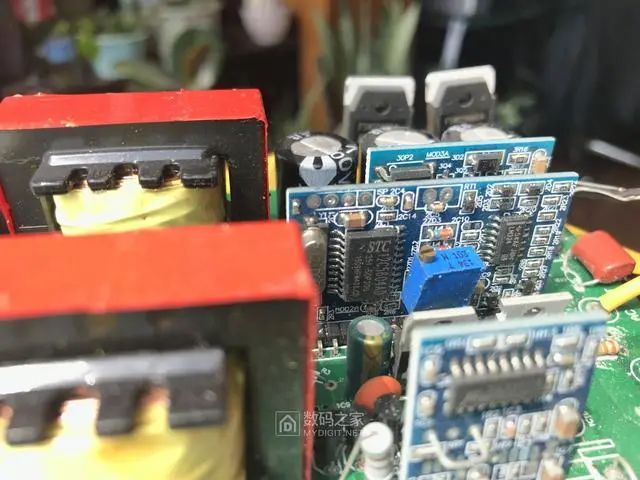

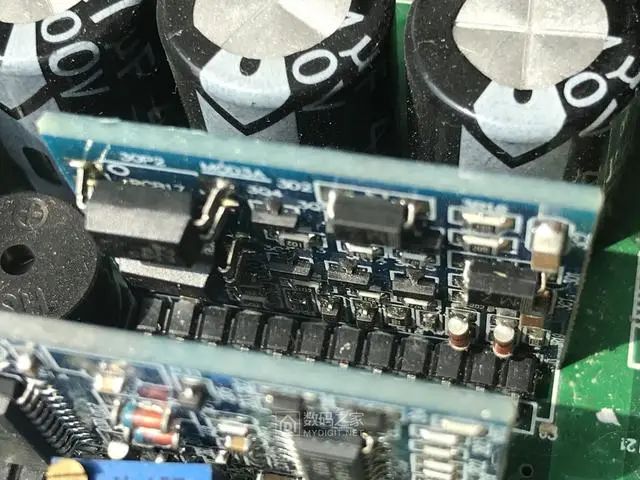

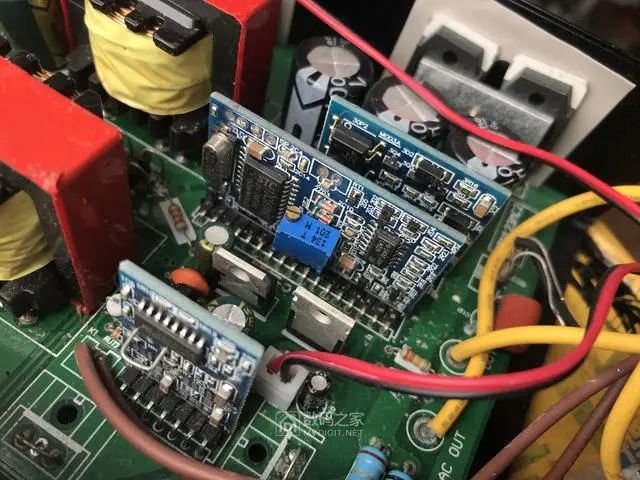

三块控制小板
借图1：3块独立处理的微电脑模块

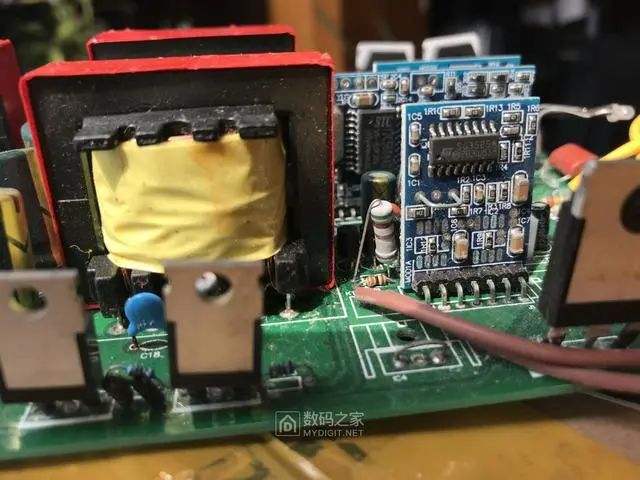

小板1-SG3525小板
小板2：单片机+324小板
小板3：光偶+驱动放大小板

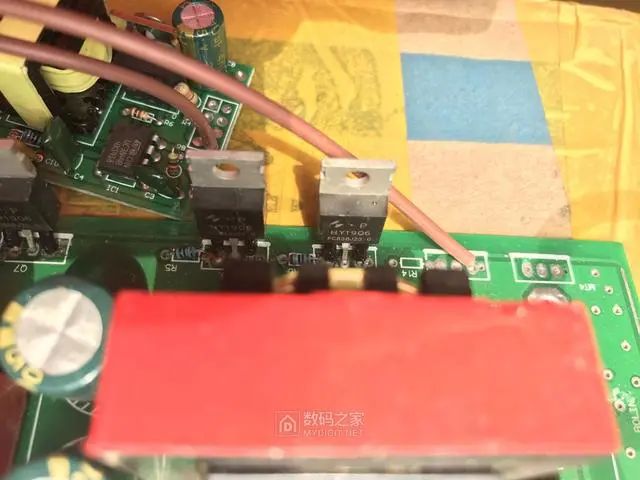

DC-DC场管HY1906，一共4对8个

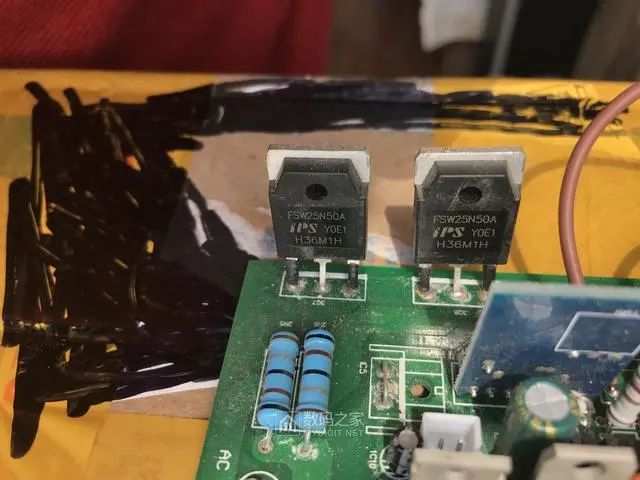

H桥场管25N50四个

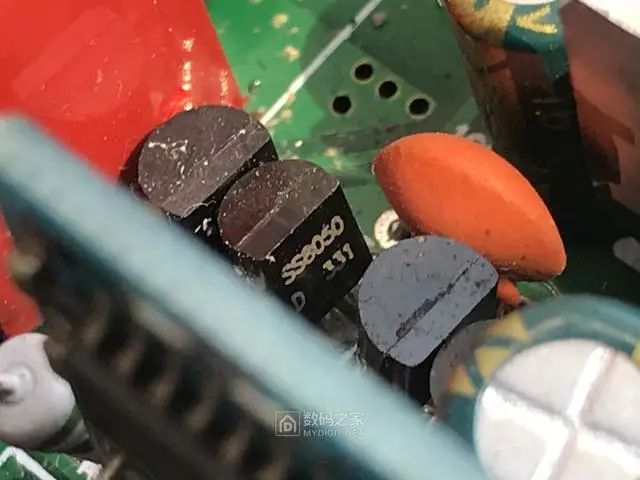

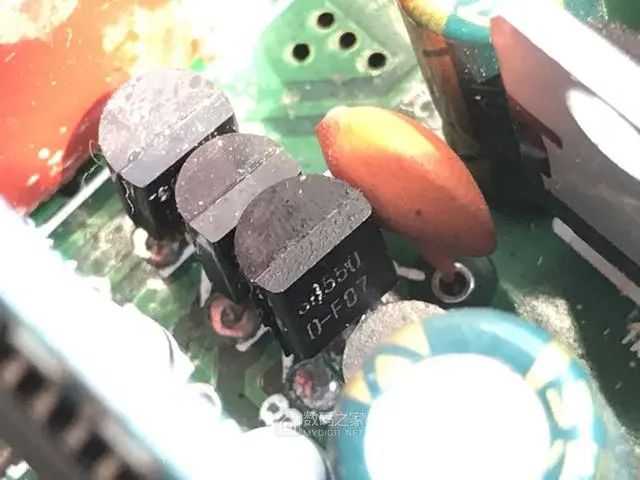

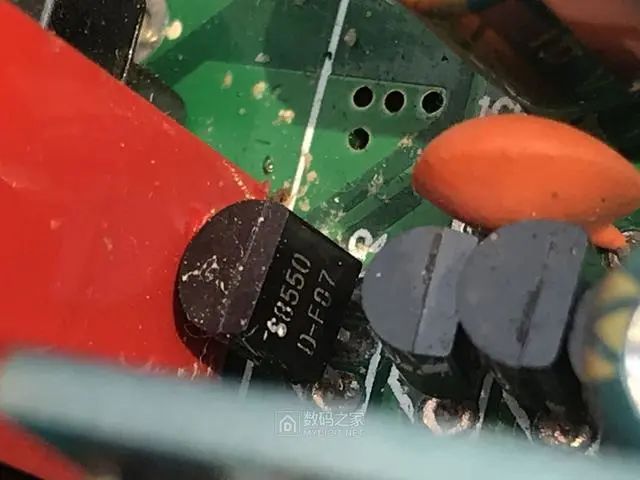

DC-DC驱动放大用的8050和8550

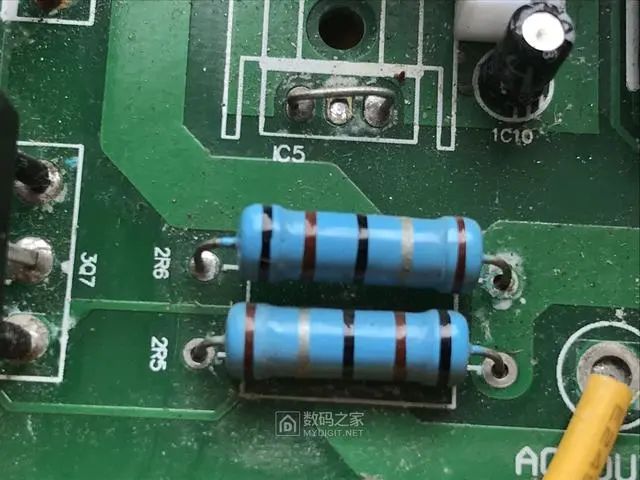

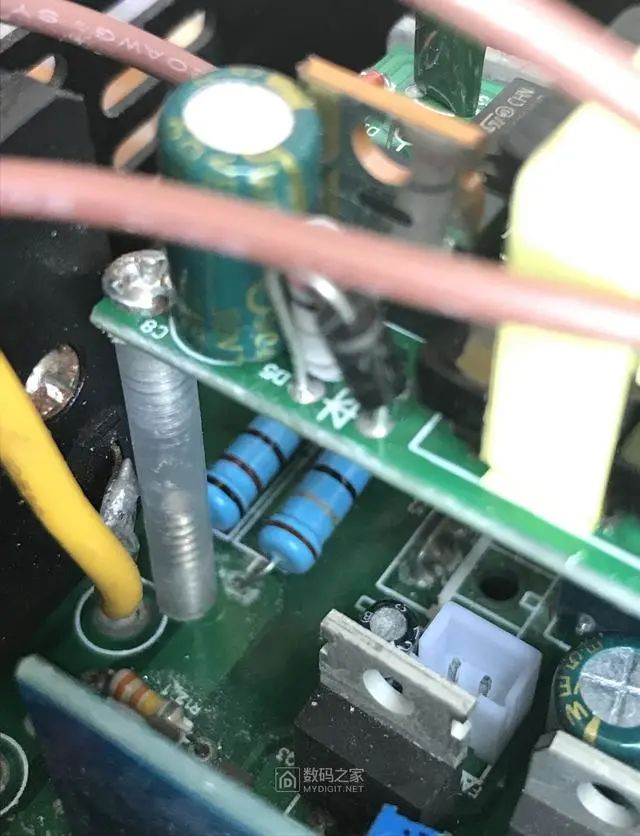

H桥电流检测0.1R2W两个并联

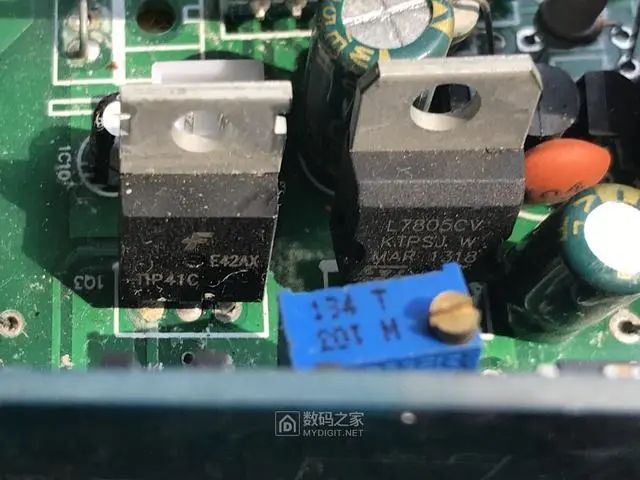

两个220封装的TI41C和7805

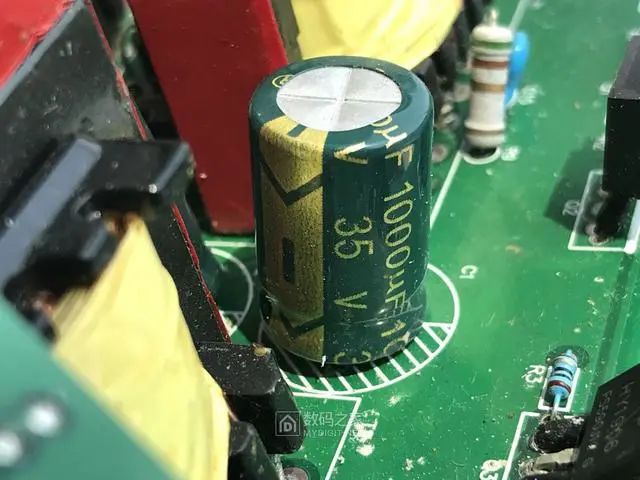

低压滤波电容1000u共4颗，而且明显比丝印小了一圈
借图2：每两个优质电容配合一个变压器，什么鬼8个电容在哪，算上3个高压滤波电容 才7个

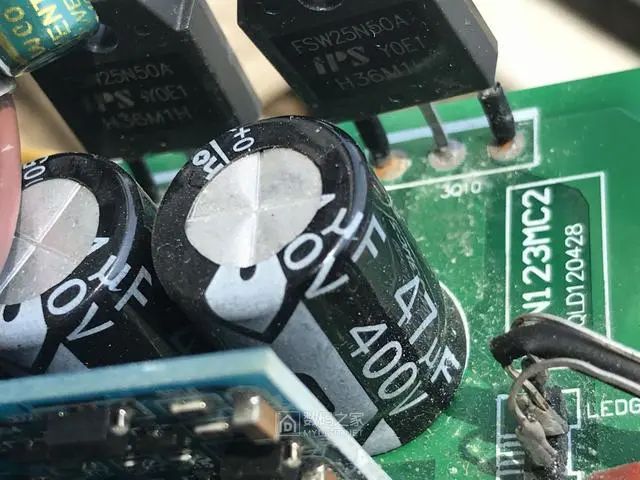

高压滤波电容47u三个

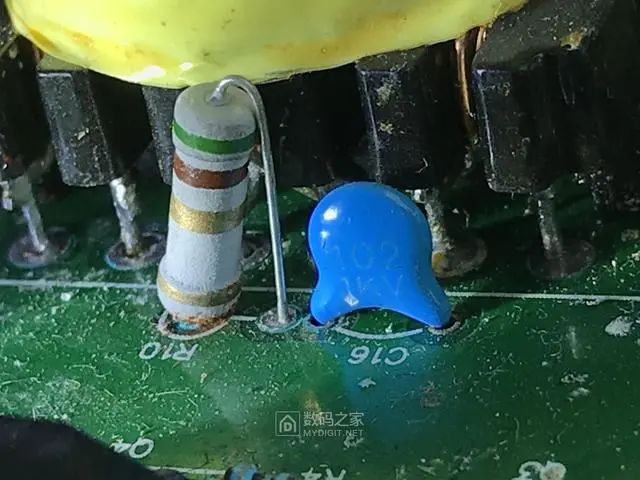

尖锋消除用的电阻和电容

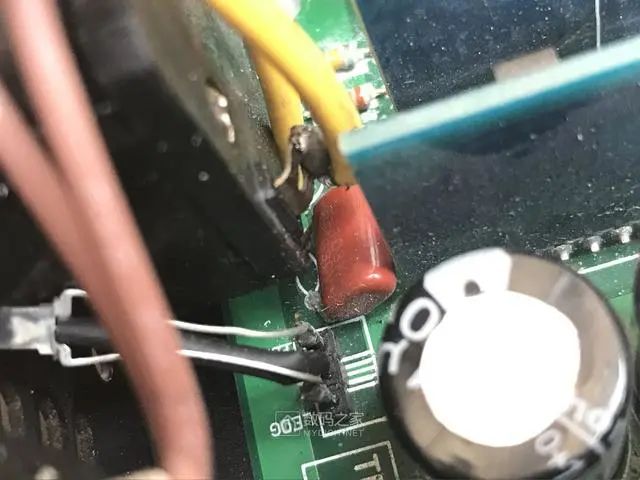

弯腰的CBB
弯腰的CBB和电源输出插座位置有冲突，不得不弯腰

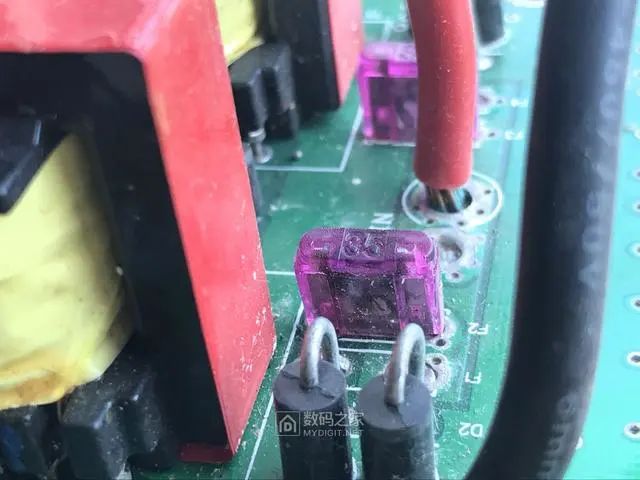

已经烧断的两个35A保险，直接焊在PCB上的

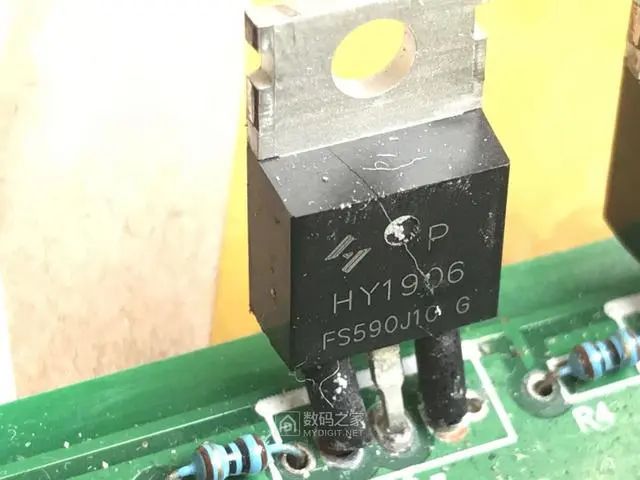

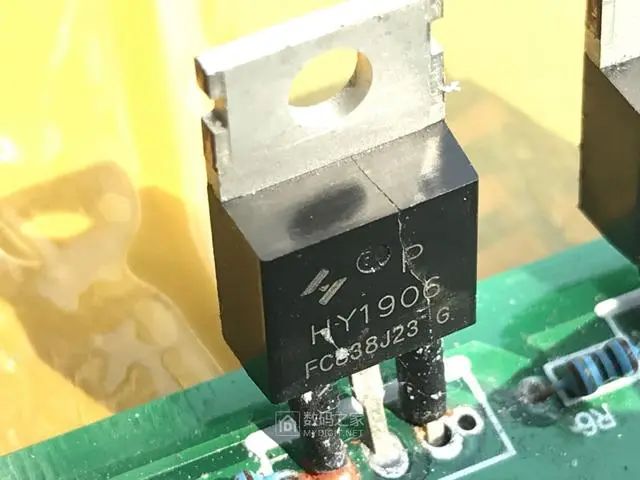

炸裂的1906

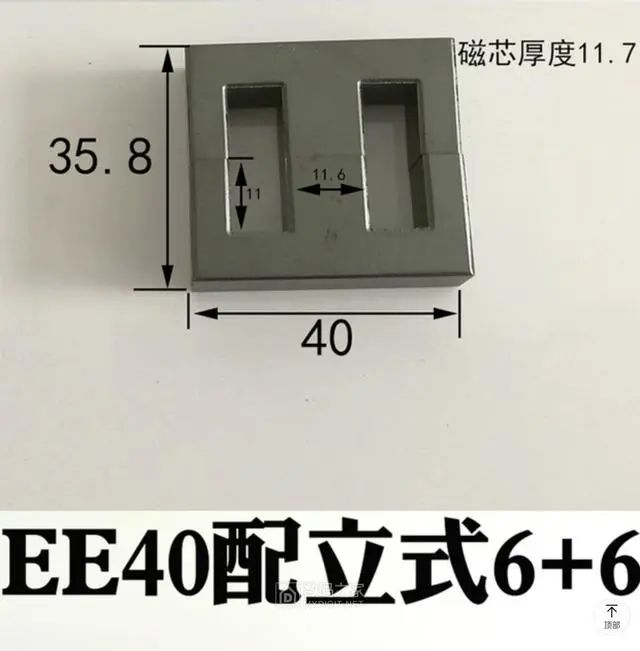

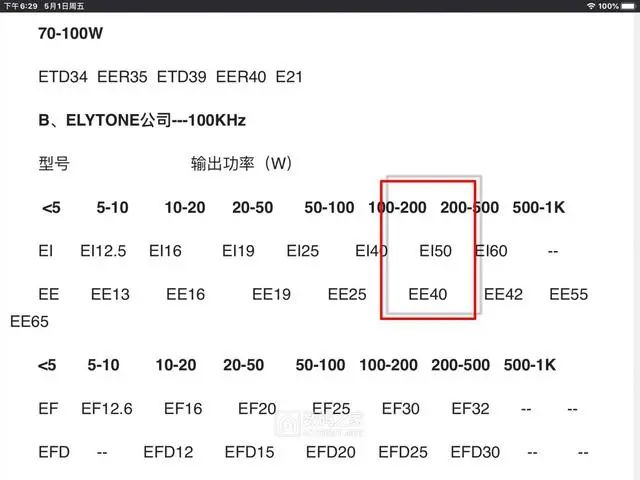

变压器和E40磁芯相似，厚度略小，只有10mm
查了一下功率单个200W左右，可以判定这个逆变器严重虚标，单从变压器来看4个变压器1000W的功率都不到，2000W应该标的是峰值功率
24v正负短短路
8个1906全部焊下击穿短路了4个，把好的两对管子临时试了下 ，看样子没什么别的问题

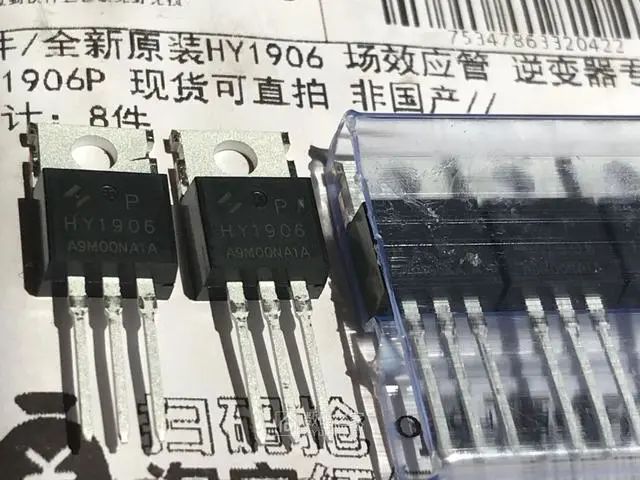

换了8个非国产的1906

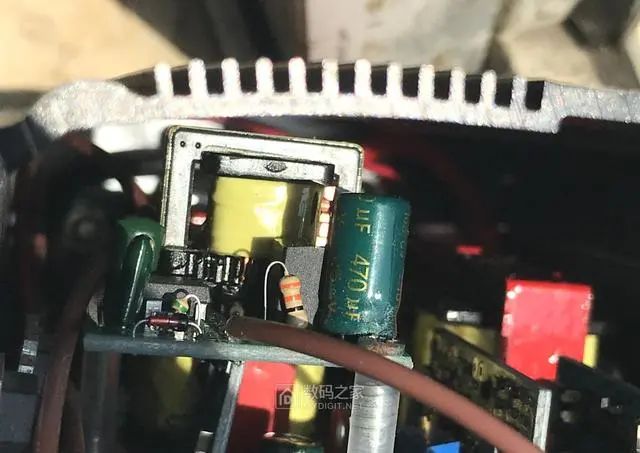

改造1：固定辅助电源小板
垫上了绝缘片
和下面SG3525小板的距离
和上盖板的距离

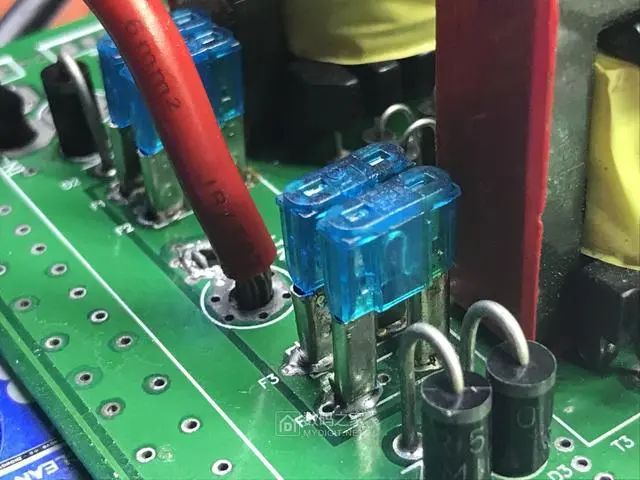

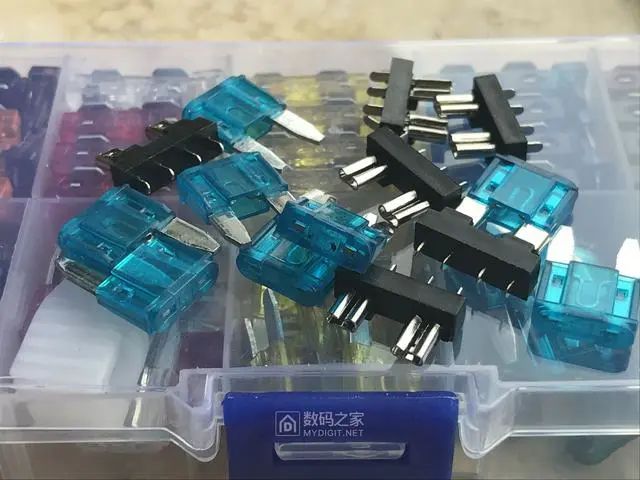

改造2;为了避免焊保险的尴尬场面出现，决定用保险丝座
板子上的四个保险丝的孔都用上了，装上了4个15A的保险

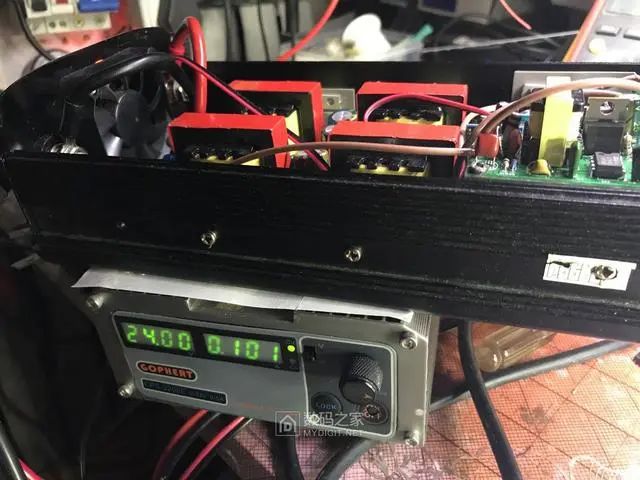

这款逆变器的待机电流做的不错，才100mA

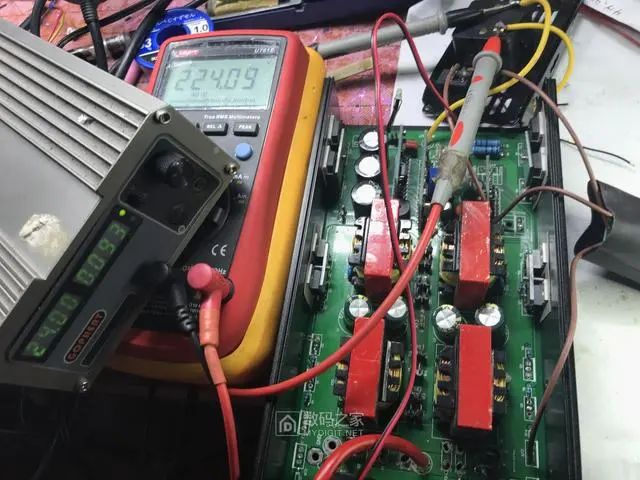

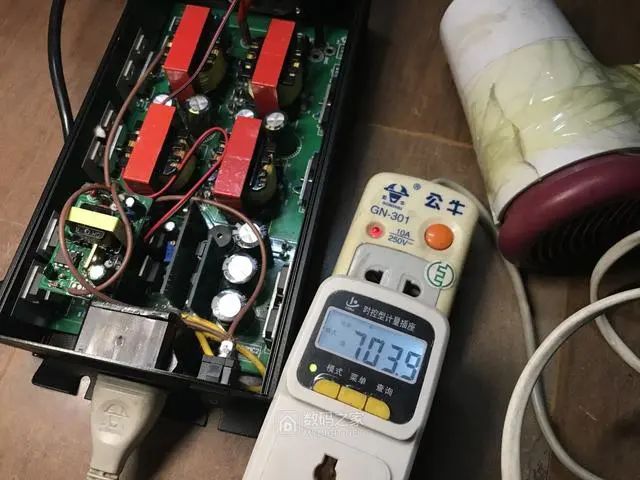

用700W电吹风测试了一下，四个变压器及4对场管温升正常

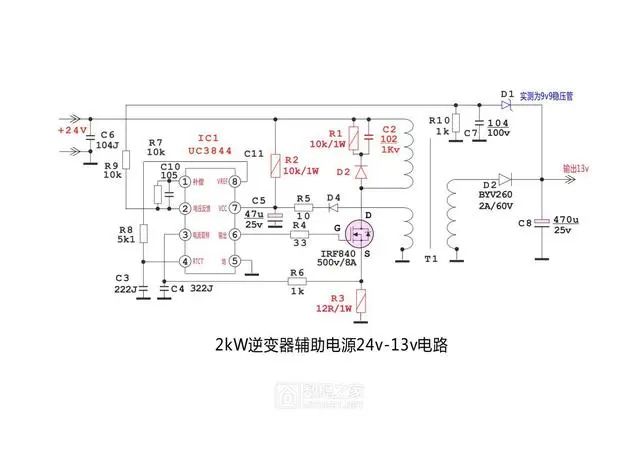

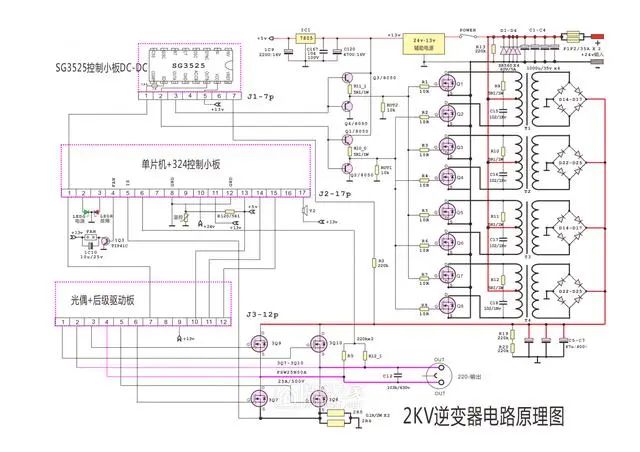

等元件的时候绘制了电路图，三块控制小板没焊下来没做分析
关于辅助电源的疑问：既然没做成隔离电源，为什么没用一块7812

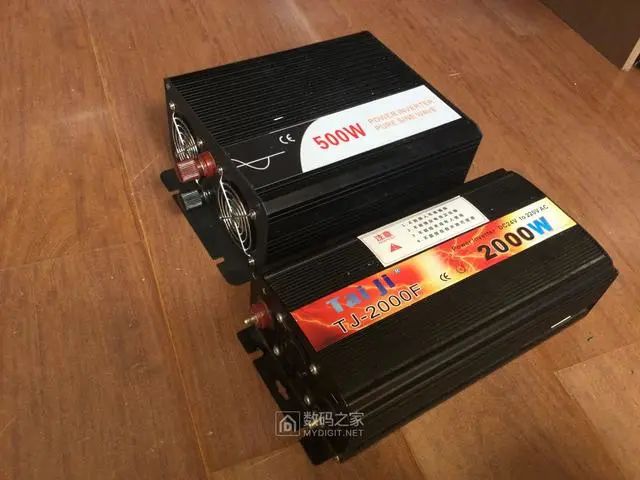

和我以前的500W逆变器体积做了一下对比
作者：hui2868
