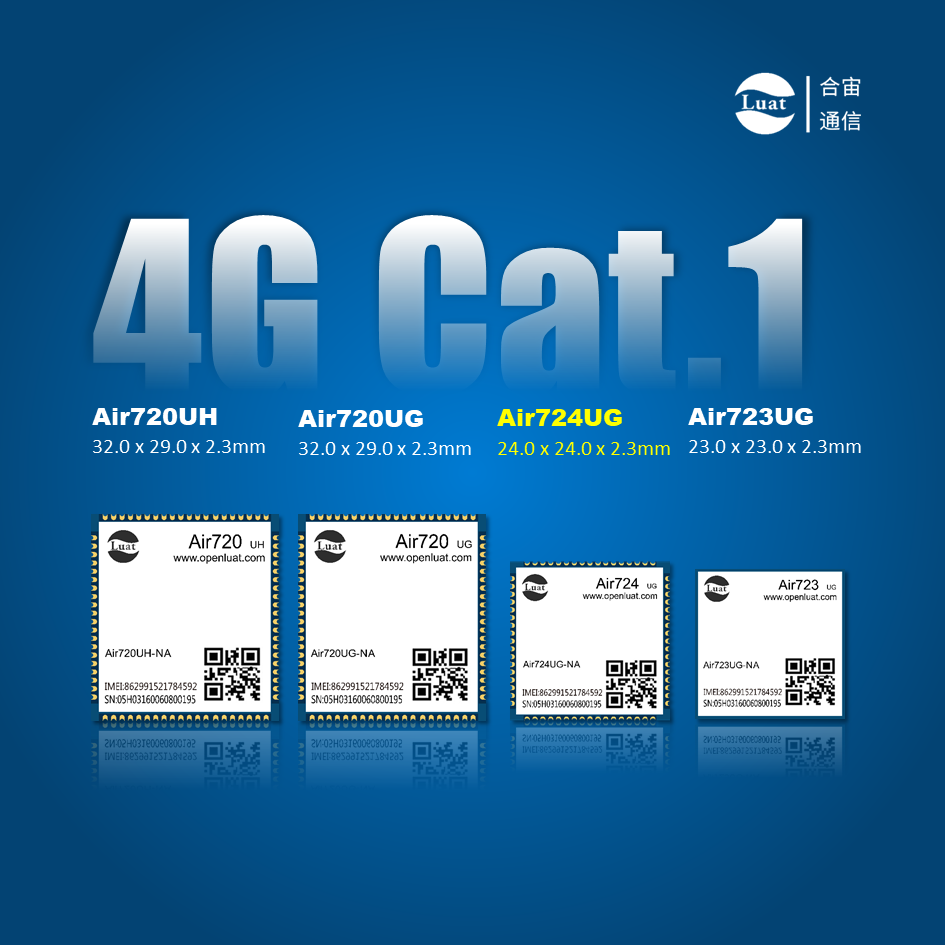

由于4G Cat.1模组芯片的特殊性，模块存在较多的状态：比如运行模式、日志模式、下载模式、校准模式等等。不同状态下，如何给Cat.1模块下载程序使模块进入正常运行模式，成了很多开发者头痛的问题。

本文将针对常见的状态进行说明，帮助开发者更好的处理异常。PS：目前模块只能通过USB口进行下载固件，下载工具仅支持64位操作系统。

文末附视频教程：合宙Cat.1经典代表型号Air724UG烧录及救砖教程。

异常情况一：只有SPRD U2S Diag端口

异常情况：

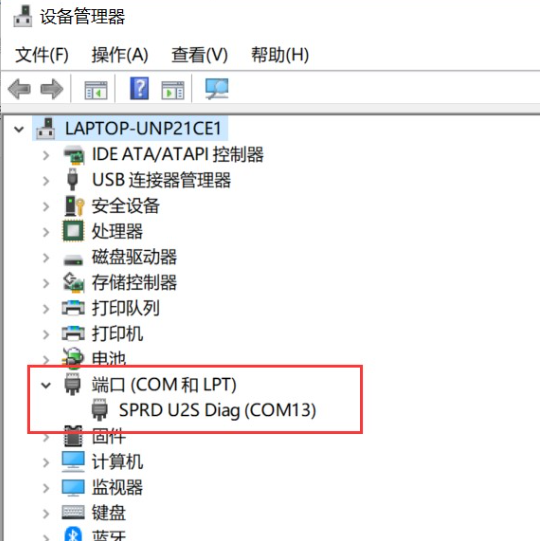

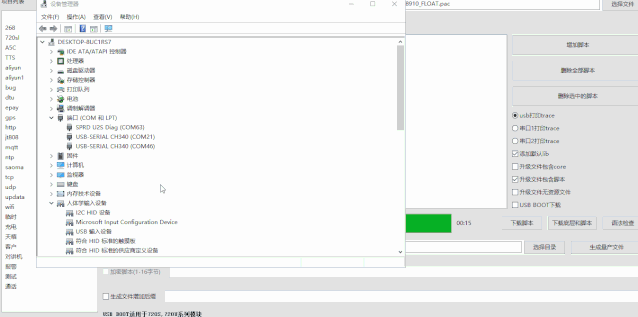

设备连接电脑设备管理器可以看到一个叫SPRD U2S Diag的端口，但是没有日志输出，也无法下载固件或脚本。

异常原因——模块进入了工程模式，这个模式不可用于下载固件。

解决方法：

勾选Luatools的USB BOOT下载，按住板子U_BOOT按钮再按重启键，模块即可正常下载。

异常情况二: 端口一闪而过/看不到设备

异常情况：

下载脚本以后模块不开机，电脑可以听到设备接入断开的叮咚声。设备管理器可以看到端口一闪而过或者直接看不到设备，导致无法正常下载程序。

异常原因是——你写bug了，兄弟。

如果写的错误比较靠前，可能就导致直接看不到设备管理器有设备出现；错误比较靠后，则会看到设备一闪而过或者开机一会立刻重启。

解决方法：

这种情况下可以使用uboot进行下载，操作流程同情况1。

异常情况三: 只显示ELMO GMAS端口

异常情况：

设备管理器只显示ELMO GMAS的端口，设备正常运行，但是无法输出日志和下载程序。

异常原因——这次真的是系统的锅了。

由于端口是虚拟的，有些时候会出现驱动加载不正常的情况。一般就是设备管理器显示ELMO GMAS设备。驱动没正常加载系统，只能判断是一个虚拟串口。

解决方法：

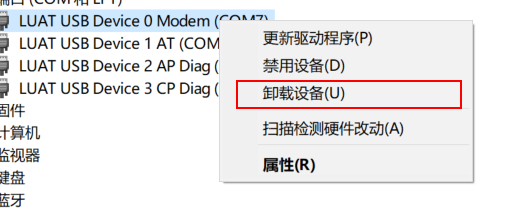

手动在设备管理器卸载设备，系统会加载正确的驱动（此处没办法让驱动异常，就没有异常截图，放了正常的）。要是还不行，就卸载驱动重新安装驱动。

异常情况四：下载中途提示失败

异常情况：

模块能下载，但是进度条跑一半就会提示失败。

异常原因：

上一次下载固件时接触不稳或者线路收到干扰，导致模块签名出现错误。

解决方法：

彻底断电，Luatools勾选USB BOOT下载；点击下载以后，按住U_BOOT按钮然后同步上电。模块即可正常下载。

异常情况五：自己画板子下载异常

异常情况：

自己画的板子怎么检测不到设备呢？

程序在官方开发板是正常的，自己画的板子怎么不行呢？

怎么老是下载到一半就失败呢？

解决思路：

确认模块正常开机，检查原理图：

测量模块VBAT、REST、POWKEY、V-GLOBAL引脚电压。

有外围电路时：

根据原理图自行判断，或者断开模块外围元件再测量模块端电压判断。

没有外围电路时：

VBAT：模块主电源，3.3~4.3V

REST：模块内部上拉到vbat

POWKEY：模块内部上拉到vbat

V-GLOBAL：输出1.8V

确认USB线正常：
须支持数据稳定传输，特别注意：部分USB线仅支持供电，不支持数据传输。
模块接上后，模块开机，设备管理器没有端口，可更换普通安卓手机micro usb线。
确认模块供电正常：
可用稳压源直接接模块端VBAT引脚供电对比测试。
确认电脑USB端口正常：
可换电脑、换端口对比测试。
确认模块端引脚是否正常：
模块不上电状态下，测一下模块端usb-vbus、usb-dm、usb-dp这3个引脚的二极值。
万用表打到二极管档，红表笔接地，黑表笔接待测部位。
和正常模块对比，差距不大视为正常；反之，二极值为0表示模块引脚短路，0L(无穷大)和二极值异常，则表示模块该引脚损坏，一般是被静电打坏导致。
