爱普生最新超低功耗RTC RX8111CE

爱普生电子元器件 昨天

「广告」


爱普生推出最新超低功耗、3225封装的实时时钟模块 RX8111CE，可实现超长待机的应用需求。广泛用于自动控制，智能设备，医疗器材等热门产品。

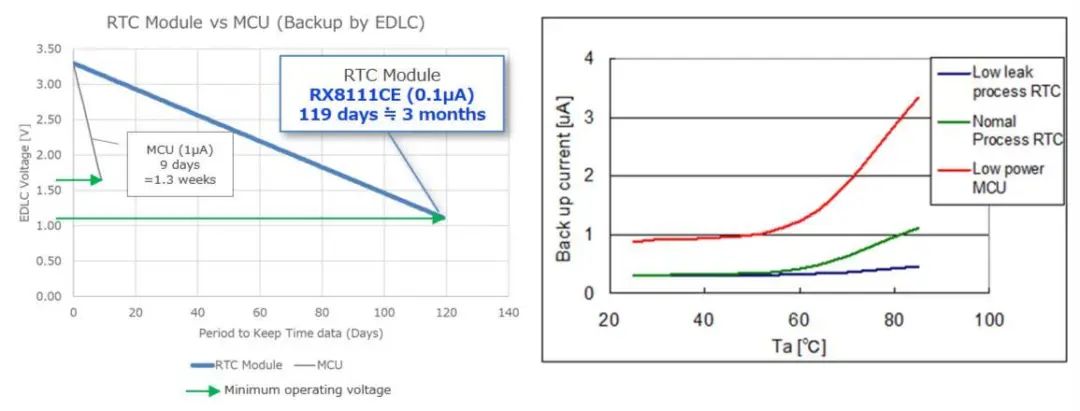

功耗数据对比

技术特点：

▪ 内置可调整频率

32.768 kHz 晶体单元

▪ 接口类型

I2C-Bus 接口

▪ 超低待机电流

100 nA Typ. / 3 V

▪ 自动供电切换功能

监控VDD电压，自动切换到备用电源

▪ Time stamp功能

8 级时间戳记录深度，支持完整的时间信息记录，从1/256 秒 到1年

▪ 中断输出

支持秒级别到分级别的唤醒

▪Alarm interruption in Day, date, hour, minute, second（闹钟中断功能）

▪ Auto repeat wakeup timer interruption（自动可重复唤醒计时器中断功能）

▪ Self-monitoring interruption （自我监控中断）

晶体停震检测.

电压跌落检测（VDD & VBAT）

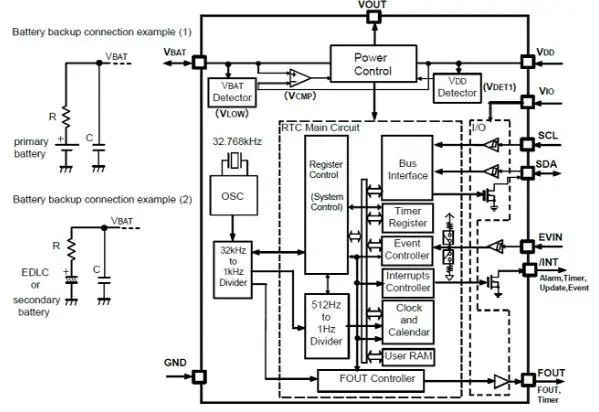

Block diagram

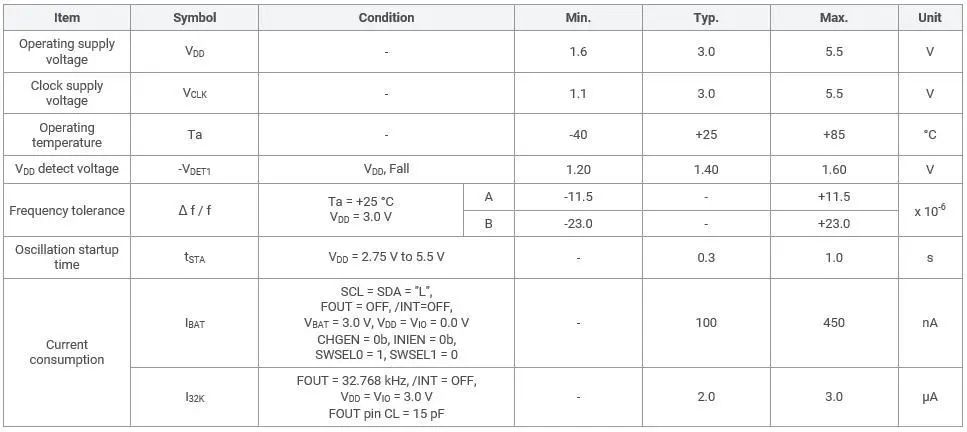

特性参数

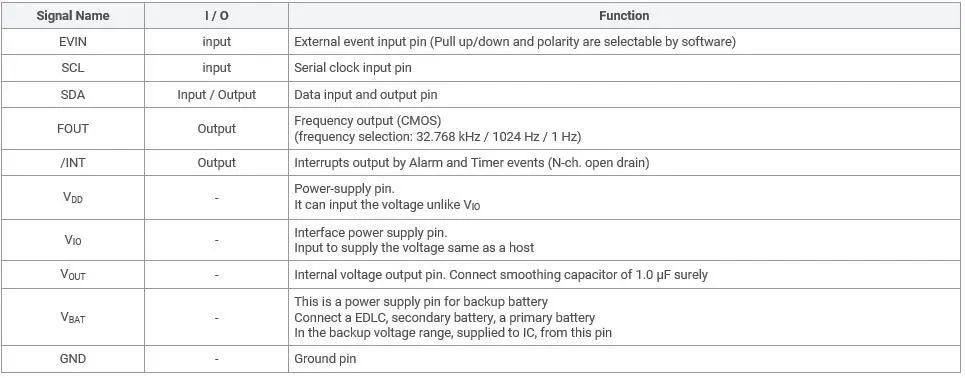

Pin脚功能


数据手册，视频讲解，仿真模型等链接：

视频: RX8111CE: 电池备用切换功能：

https://www.youtube.com/embed/lZEhyur1_XU?feature=player_detailpage&rel=0/


视频: RX8111CE: Time stamp function（时间戳功能）

https://www.youtube.com/embed/CBvbu7G5r9M?feature=player_detailpage&rel=0/


视频：唤醒功能

https://www.youtube.com/embed/oBxoge4CJOo?feature=player_detailpage&rel=0/


使用手册

https://support.epson.biz/td/api/doc_check.php?dl=app_RX8111CE&lang=en


数据手册

https://support.epson.biz/td/api/doc_check.php?dl=brief_RX8111CE&lang=en


RX8111CE资料来源（重要）

https://www5.epsondevice.com/cn/products/rtc/rx8111ce.html#link


IBIS Model

https://www5.epsondevice.com/cn/tool/ibis/agreement/?model=RX8111CE


3D CAD

https://www5.epsondevice.com/cn/tool/3d_cad/download/?agree#rx8111ce


Footprint Data

https://www5.epsondevice.com/cn/tool/foot_print/agreement/?model=RX8111CE
