熔断机制：熔断器原理与作用
熔断器一种简单而有效的保护电器。在电路中主要起短路保护作用。
（1）插入式熔断器
图1 插入式熔断器
1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座
图2 螺旋式熔断器
1-底座 2-熔体 3-瓷帽
图3 无填料密闭管式熔断器
1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片
（4）快速熔断器
工作时，熔断器串连在被保护的电路中。当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。
参数选择
(1)熔断器额定电压应符合电动机的运行电压。熔断器的工作电压与其熔管长度及绝缘强度有关。不能把熔断器用在高于其额定电压的回路中去，也不能把大熔片装到小溶断管中去。
(2)熔断器的额定电流应大于电动机回路长期通过的最大工作电流。
(3)熔断器的极限断路电流应大于流过的最大短路电流。用以保证切断故障电流时，不致烧毁熔断器。

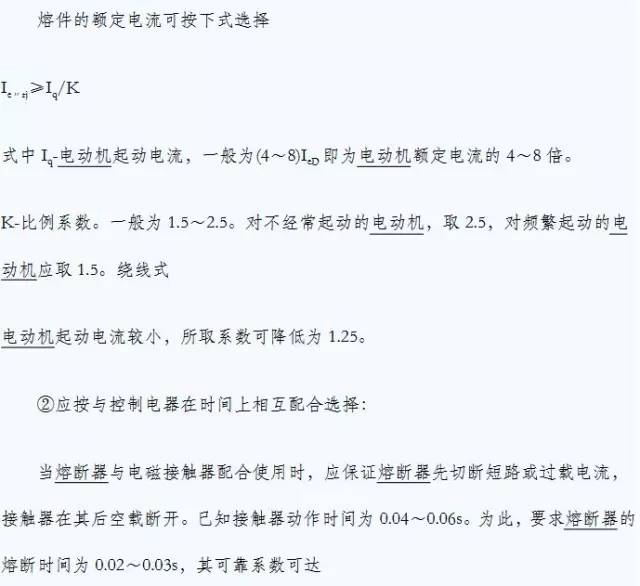

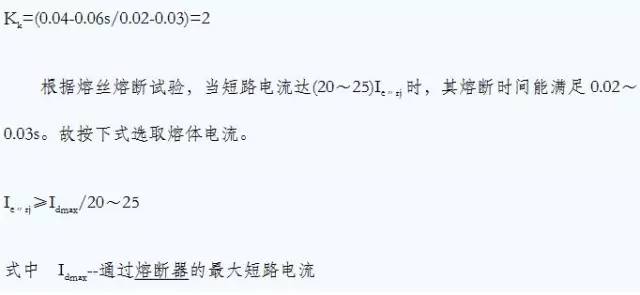

①按正常工作条件选择：
断路器，俗称"空气开关"，也是一种短路保护器，当过流时，它会自动跳闸，起到保护作用；熔断器、断路器都是保护电器。但它们不是一样.断路器是总称，它分为两种——框架式断路器和塑料外壳式断路器。框架式断路器俗称万能断路器；塑料外壳式断路器俗称空气开头。他们具有短路和过载保护，可重复使用。寿命一般在几千次到几万次。熔断器是靠熔体熔化保护线路的一种电器，不可重复使用。保护以后需要更换熔体。
快熔断保险丝的特点正如其名，熔断速度快，这意味着故障跳变的可能性很高，会导致产品召回。因此，如果要选择这种保险丝，应当对其进行优于 50% 的调降，也就是说 5A 的电轨应选择额定值超过 10A 的保险丝，以避免应用中出现假故障。
慢熔断保险丝断开所需时间较长，但仍会出现故障跳变。因此这里也建议执行至少 50% 的调降。
多状态保险丝有一个非常好的特性，即错误清除后能够以极低的成本进行高效恢复。每次跳变后，后续跳变点阀值就会降低，也就是说更容易发生跳变。因此，误跳变几率会随时间的推移而升高。
智能保险丝或三端保险丝是既可通过指令熔断，也可因过流而熔断的器件。通常，这种保险丝不但成本比以上方案高很多，而且还需要电源电压保持在一定的高度，才能真正熔断保险丝。否则，在出现故障时所有部件都会变得很热，而且可能不会引起安全关断。
所有这四种方案都具有会导致故障跳变的两大主要问题。首先，它们无法限制上电时或掉电后进入系统的浪涌电流。其次，由于它们都需要调降，因此可能会允许充足 的电流通过系统故障部位，使故障电路进一步发热，导致更严重的故障。例如，一个额定5A 的 12V 系统可能会试图使用 10A 甚至更高额定值的保险丝。在短路且电源工作良好的情况下，这可能会为故障电路输入高达 120W 的功率。
浪涌管理
大部分故障跳变都是由浪涌电流导致的。最大限度降低浪涌电流的低成本方法可能是采用一个 P 通道 FET 和几个电阻器电容器实施（图 1）。

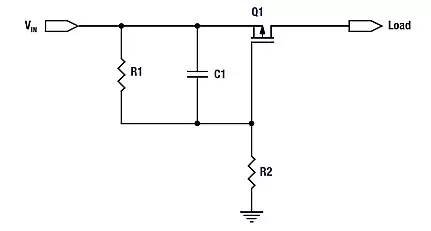

图 1. 简单的浪涌管理解决方案
当然，该电路在开始工作时，就会出现输入电压。因此通常要等到检测到输入电源良好的信号后才能启动电路。图 2 给出了一种可行的实施方案，即采用一个视窗压缩器 (compactor) 来确保 12V AC 适配器电压处于 10.8 与 13.2V 之间。只要TPS3700 等宽泛电源电压视窗压缩器能看到适配器处于有效电压视窗范围内，就可启用通过 Q1 的电源路径。

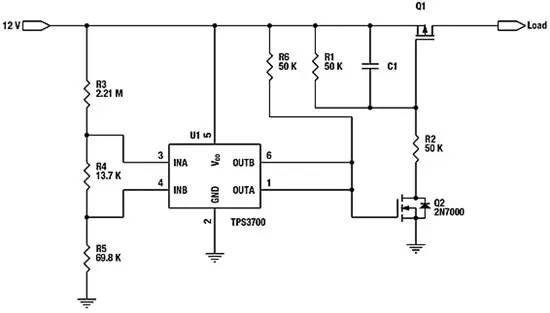

图 2. 将 TPS3700 用作 AC 适配器检测器
这可能适用于一部分设计，但这些方案也有几个固有的问题：
取决于负载电容的大小，这两种方案都可能会超出 FET 的安全工作范围 (SOA)；
一旦启用就无法限制进入负载的电流；
如果负载短路，FET 很可能启动失败。这种情况可能发生在保险丝之前，因此最好的缓解方法是使用额定值远远高于应用所需功率耗散的 FET，因此，这也是一个更高成本的解决方案。
