来源：EETOP编译自semiwiki

接口设计IP市场呈爆炸式增长，2019年增长18%，达到8.7亿美元，而CPU IP类增长5%，达到14.6亿美元。根据IPnest在“ 2015-2019年接口IP调查和2020-2024年预测”中的计算，接口IP市场预计将在未来五年内保持较高的增长率，到2025年将达到18亿美元。显然，CPU IP类别将不会停留在2019年的水平，预计也会增长。但我们认为2020-2025年CPU的CAGR会更适中，在4%的范围内。
为什么CPU IP类别的增长率如此缓慢?第一个原因是CPU IP市场不稳定，因为自从引入了RISC-V CPU后，授权业务模式开始出现问题。第二个原因是ARM未来来自中国IP销售收入的不确定性(估计在30%左右)。

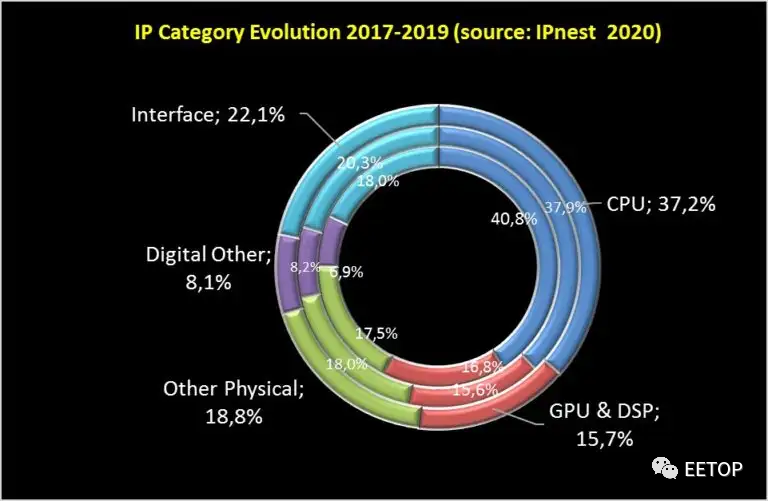

但今天的目标是解释为什么接口IP类别在2025年之前会有如此高的增长率。下图显示CPUIP市场份额自2017年开始呈下降趋势(40.8% - 37.2%)，而同期接口IP份额从18% - 22.1%呈上升趋势。这一趋势在过去三年中得到了验证，我们将看到为什么这种行为会在2020年继续下去。
在2010~2020的10年中，智能手机是IP行业推动CPU/GPU类别和LPDDR、USB和MIPI等接口协议的强大驱动力。目前智能手机行业依然活跃，但已达到顶峰。IP销售的新增长动力转向以数据为中心的应用，包括服务器、数据中心、有线和无线网络以及新兴的人工智能。
所有这些应用都需要越来越高的带宽来进行系统内数据交换(通过内存和芯片之间)，以及跨全球网络，以支持数据中心和网络之间更快更广泛的互连。
这意味着高速内存控制器(DDR5、HBM或GDDR6)、接口协议的更快发布(PCIe 5，400G和800G以太网，112G SerDes)以及支持小芯片互连协议的出现(HBI或SerDes)。
如果我们看一下接口IP段，它将直接影响内存控制器、PCI Express、以太网和SerDes以及一个我们可以称为“Die2Die”(D2D)的新接口技术。2019年，我们已经看到这些领域的IP收入大幅增长，从12%(内存控制器)，20% (PCIe)到以太网和SerDes领域甚至更多。
这些接口驱动已与新兴协议的采用以及7nm和5m等新技术节点相关联。对于PCIe，该驱动程序已被PCIe 4（每通道16 Gbps数据速率）采用。在内存控制器领域，我们已经看到了几种驱动程序，例如数据中心采用了DDR4，以及众多应用程序中采用了高带宽内存（HBM2）和图形（GDDR6），其中一些是新的并与AI关联。
当一个设计项目在最后一个可用的技术节点(2019年的7nm)上启动，并集成了一个协议的最后一个版本时，许可证ASP会受到影响，并且比以前更广泛(n-1节点上的n-1版本)。因此，一个特定IP段的增长是由设计启动的数量(比以前更高，因为数据中心和AI等应用的发展更多)乘以许可证ASP的增长产生的，因为协议更复杂，目标节点更高级。
我们开始清楚地看到，以数据为中心的应用 (服务器、数据中心、网络、AI……)正在大力推动接口IP市场，更具体地说，是内存控制器、PCIe、以太网和SerDes。
对于SerDes，我们可以认为2019年是112G PAM4 SerDes开始被采用的一年，这对SerDes IP类收入产生了积极的影响，但也对以太网产生了影响，因为400G MAC IP(和800G MAC)已经开始销售。
事实上，我们已经看到了这个领域高达30%的增长，比如Synopsys(得益于对Silabtech的收购)Cadence(得益于对Nusemi的收购)和成立仅三年的SerDes初创企业Alphawave，在2019年就实现了了2500万美元的收入!
不要忘记USB等其他协议，因为引入USB 4应该会在2021年及之后推动USB IP的销售。USB 4提供40 Gbps的更高带宽（相比之下，USB 3.2为10 Gbps或USB3.2×2为20 Gbps），并阐明了USB命名法，使最终用户（消费者）更容易理解。它还支持DisplayPort和ThunderBolt，这是一项新功能，可以使想要看电影的消费者的生活更加轻松。
MIPI协议是前5个接口的一部分，已在智能手机中大量使用。这一变化来自汽车领域，它采用了MIPI CSI（相机）和MIPI A-PHY，其定义为支持汽车中基于远程（LR）SerDes的互连。
但是，USB和MIPI的IPnest预测这两种协议的2020-2024年CAGR均在10％的范围内，略低于与其他三种协议相关的15％CAGR。
IPnest使用了一种基于设计的方法，该方法从协议开始，根据协议预测目标市场领域（例如数据中心，网络或ADAS）的新项目增长，并预测许可价格（根据PHY的技术节点并与之关联）控制器的协议版本）。这种方法非常复杂，但是我们希望它可以帮助您获得准确的结果，更重要的是可以提供切合实际的预测。
这是从2009年开始的调查的第 12 版，当时接口IP类别市场为2.5亿美元（2019年为8.7亿美元），我们可以肯定的是，对5年的预测保持在+/- 5％的误差范围内！因此，当IPnest在2020年预测接口IP类别在2025年将在$ 1800- $ 2000范围内，这将超过CPU IP类别。
