LDO是low dropout regulator为低压差线性稳压器，仅能使用在降压应用中，输出电压必须小于输入电压。

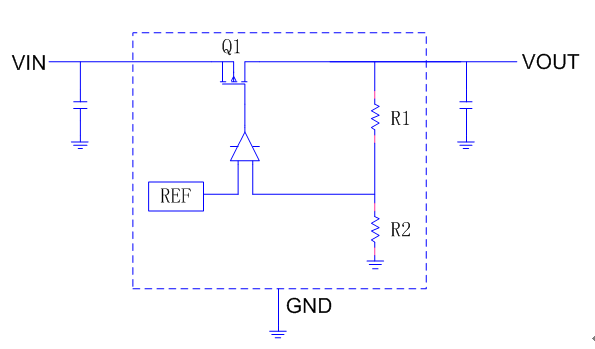

低压差线性稳压器（LDO）的基本电路如下图所示，由调整管Q1、反馈电阻R1和R2、比较放大器、内部基准电路组成。

当Uin电压接入，Q1打开，内部基准电压连接比较放器，Vout电压经反馈电阻（R1、R2），将输出电压反馈到放大器与内部基准电压进行比较，通过反馈电压与内部基准电压的差值经放大器放大后控制Q1的压降，得到稳定输出电压。

LDO应用主要关注参数

1．输出电压；

2．输出电流；

3．输入输出电压差：保证输出电压稳定的条件下输入与输出的最小电压差；

4．静态电流：无负载的条件下，输入电源提供的稳压器工作电流；

5．负载调整率：负载变化输出电压变化比例，负载调整率越小，抑制负载干扰的能力越强；

6．线性调整率：LDO的线性调整率越小，输入电压变化对输出电压影响越小，性能越好；

7．电源抑制比（PSSR）：对输入干扰（纹波）的抑制能力，数值越大性能越好。

DCDC的意思是直流转直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC，包括LDO。一般的说法是把直流转直流由开关方式实现的器件叫DCDC。

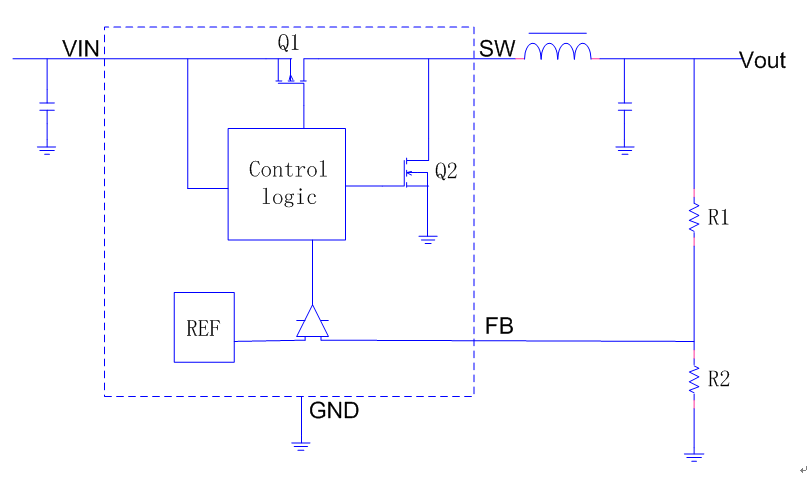

DC-DC（Buck）的基本电路如下图所示,电路由开关管Q1、Q2，电感、反馈电阻R1和R2、比较器、内部基准电路、控制电路组成；控制电路产生PWM信号控制Q1、Q2，通过电感蓄能的特性，Q1打开给电感充电同时给负载提供电流；Q1关断Q2打开，由电感给负载提供电流，通过反馈电阻R1、R2将输出电压反馈与内部基准电压比较，通过调整PWM占空比得到稳定的输出电压。

DCDC应用主要关注参数

1、输入电压范围；

2、输出电压范围；

3、输出电流；

4、输出电压纹波：由于DC-DC是根据电感的高速充放电原理进行电压的调节，输出电压纹波远远大于LDO，外部需要增加电感和电容进行滤波，使输出电压和电流趋于平稳；

5、效率：DC-DC的输入电流不连续，输出电流连续，损耗有芯片内部电路、电感、外部走线等，效率远高于LDO；

6、开关频率：开关频率决定了外部电感的选型，频率越高电感量可以选择相对较小值；频率越高输出纹波相对较小；频率高相对容易引起EMI问题，应用时需要注意。

LDO与DCDC优劣比较：

LDO与DC-DC的本质区别在于，LDO内部晶体管工作在线性区（放大状态），DC-DC内部晶体管工作在饱和区（开关状态）。

LDO：优点：稳压性好，负载波动较大情况下也能保证输出电压稳定，输出纹波小，外围电路简单。

缺点：输入输出压差越大效率越低，负载不能太大。

DC-DC：优点：效率高，输入电压范围较宽，负载能力大。

缺点：负载响应比LDO差，输出纹波比LDO大。

LDO与DC-DC的选择：取决于应用场合，主要通过以下参数确定：

1. 输入与输出的电压差、输出电流、输出纹波、效率、温度、环境温度，输出纹波有特别要求的电路选用LDO；

2. 要求高效率的应用中选用DC-DC；

3. 温度有要求的应用中选用DC-DC；

4. LDO的选择还需要结合输入输出压差、输出电流、结温参数综合确定；

选型实例：

应用场景1：单节锂电池供电，输出电压3.3V，输出电流400mA，环境温度25℃

推荐型号：LP3987H-33B5F（LDO）

推荐理由：

1.LP3987H输出电流为600mA，应用要求400mA，符合需求；

2.LP3987H有输出固定3.3V电压，符合要求；

3.工作电压范围：2.5V-6V，单节锂电池电压一般在3V-4.2V，符合要求；

4.LP3987H工作结温范围-40℃—125℃；结温计算方式如下：

1）锂电池最高电压：4.2V，输出电压：3.3V，计算输入与输出的最大压差：4.2-3.3=0.9V；

2）计算芯片的损耗：0.9V*400mA=0.36W；

3）计算工作损耗温度如下：0.36W*195℃/W=70.2℃

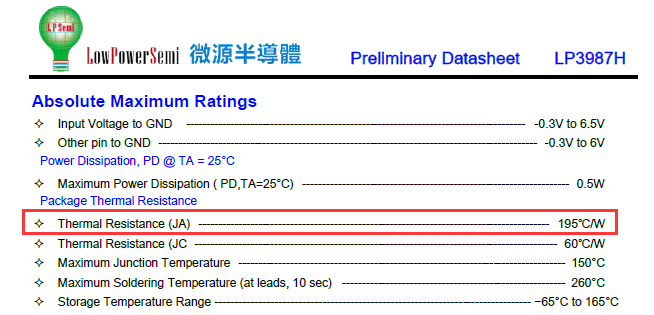

     规格书中查询热阻为195℃/W

4）计算芯片工作结温为：

70.2℃+25℃=95.2℃（25℃为环境温度）

推荐型号：LP3201-33B5F（DCDC）

推荐理由：

1.接以上计算工作结温为:

70.2℃+80℃=150.2℃（80℃为环境温度）

计算工作结温150.2℃大于LP3987H最高工作结温（125℃），LP3987H不能符合应用，需要选择DC-DC；

2.LP3201输出电流为1A，应用要求400mA，符合需求；

3.LP3201有输出固定3.3V电压，符合要求；

4.LP3201工作电压范围：2.5V-5.5V，单节锂电池电压一般这3V-4.2V，符合要求。

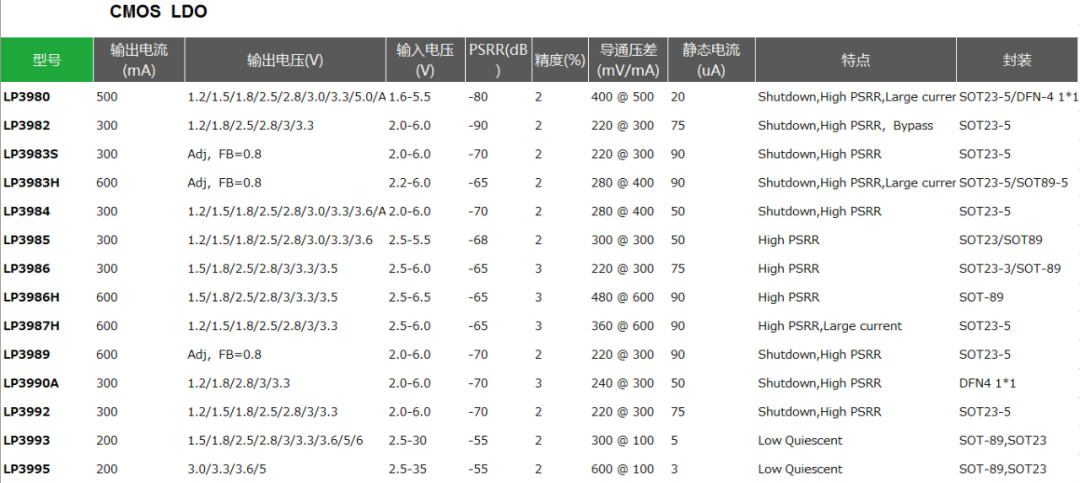

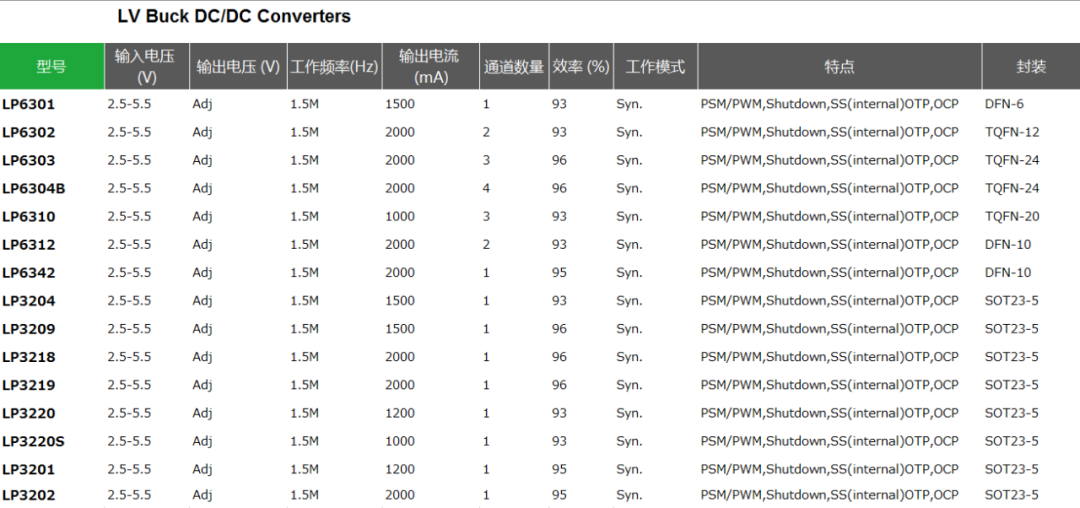

附：微源半导体LDO、DCDC产品选型表
