Flash出货130亿颗，兆易创新三大核心业务成绩如何？

李晋 国际电子商情 今天
受新冠疫情影响，上半年“国产替代”需求旺盛，据《国际电子商情》了解，2020年Q1兆易创新的营收为8.05亿元，同比增长76.51%，归属于上市公司股东净利润1.68亿元，同比激增323.24%。据观察，近年来兆易创新致力于构建其“存储+控制+传感”生态系统，在各个领域都已做出显眼的成绩。

三大核心构建完整生态系统

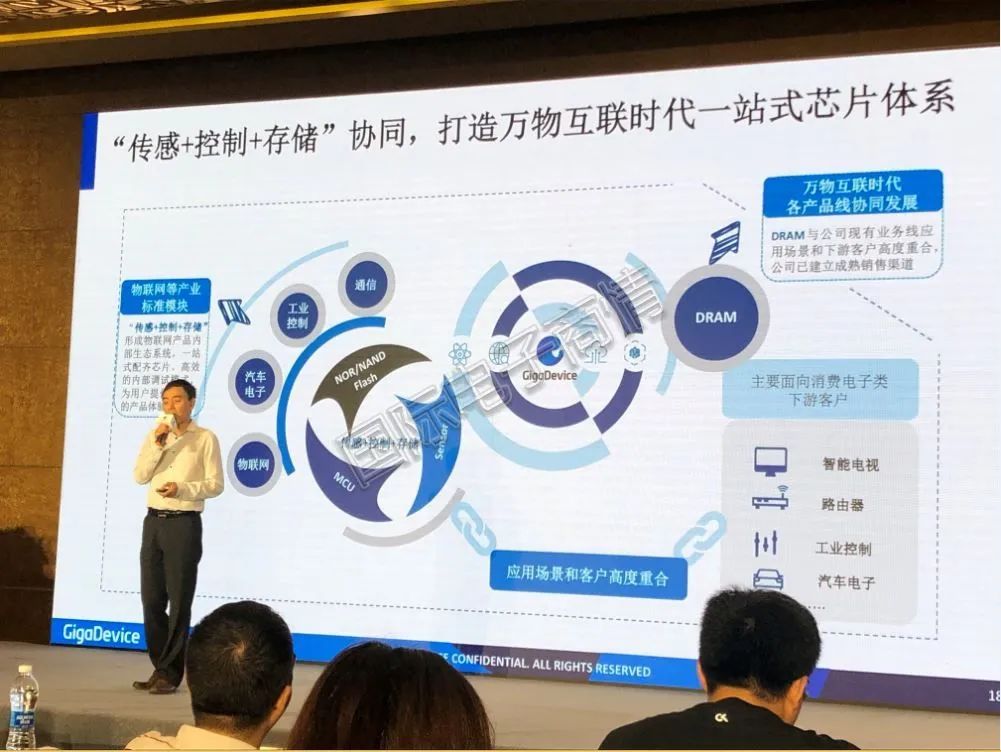

图1 兆易创新存储+控制+传感生态系统

自2005年成立，2008年发力SPI NOR Flash，2013年推出MCU和SPI NAND Flash，到2016年成功上市，2017年大基金入股并与合肥政府签订DRAM合作项目，到2019年收购思立微涉猎传感器领域，累计出货超130亿颗Flash……经过15年的发展，兆易创新在中国乃至全球市场都取得了优异的成绩，并建立起以存储器（Memory）、微控制器（MCU）、传感器（Sensor）三大核心业务为主体的生态系统。

据兆易创新代理总经理何卫介绍，现在兆易创新是全球排名第一的无晶圆厂NOR Flash供应商，市占率为国内第一、全球第三；中国排名第一的32位Arm通用型MCU供应商，包括24个系列、320余款产品，累计出货量超过4亿颗；中国排名第二的指纹传感器供应商，其触控芯片在全球排名第四，指纹芯片排名第三。

在万物互联的时代，中国市场还有很大的发展空间，为了能在未来市场获得一席之地，需要企业提前做好布局。对此，兆易创新不断地完善Memory+MCU+Sensor产品组合，力求形成更完整的物联网产品内部生态系统，好为用户提供一站式解决方案。为实现该目标，兆易创新已经与产业链上下游供应商，如中芯国际、华天科技、联华电子等厂商建立了合作关系。以MCU为例，《国际电子商情》记者注意到，近年来兆易创新推出了MCU百货商店计划，围绕该计划将陆续推出更多的MCU周边产品。

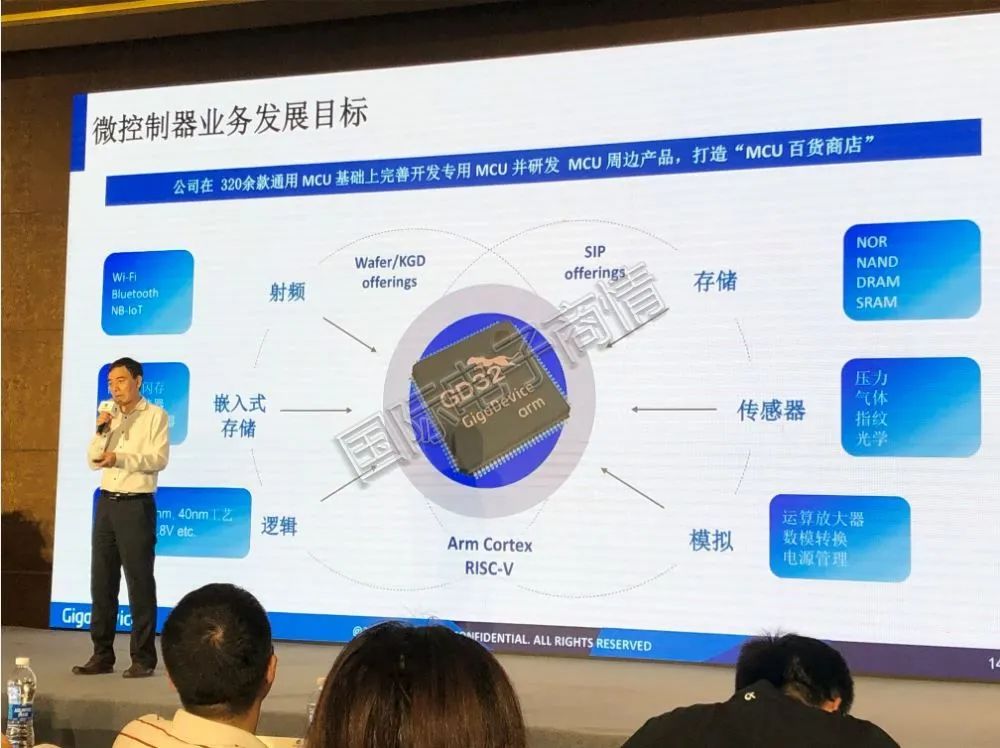

图2 MCU百货商店


NOR Flash & NAND Flash共赢利基市场


作为发家业务板块，存储是兆易创新最重要的核心业务。在存储板块，当前兆易创新主要侧重于利基市场，主要产品有SPI NOR Flash、SPI NAND Flash等。

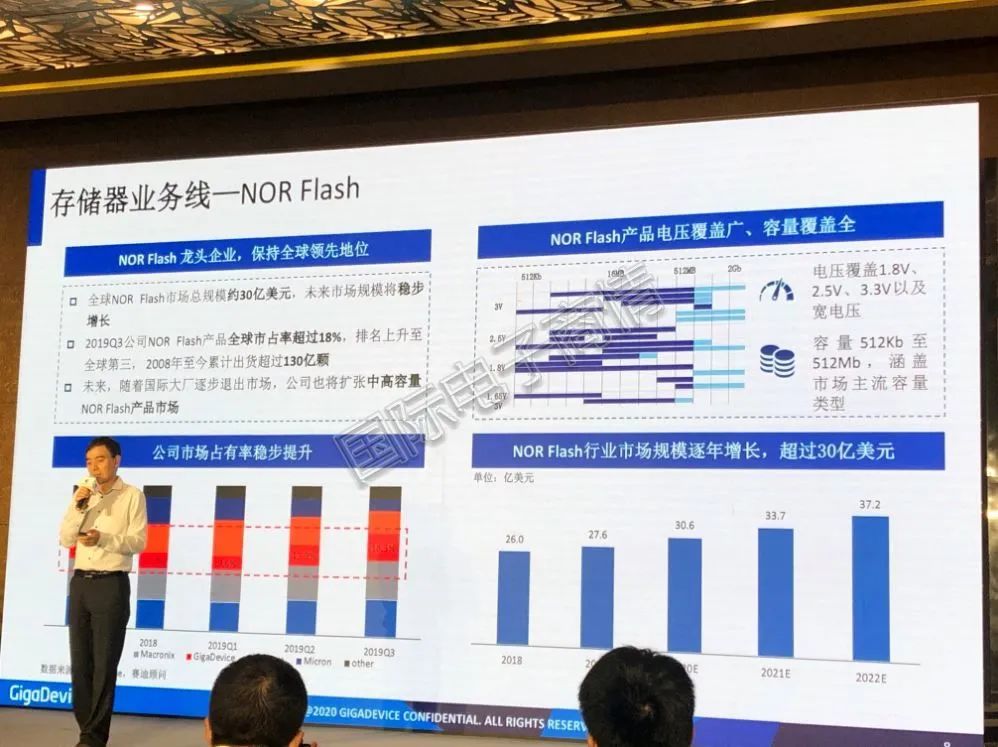

图3 NOR Flash业务线

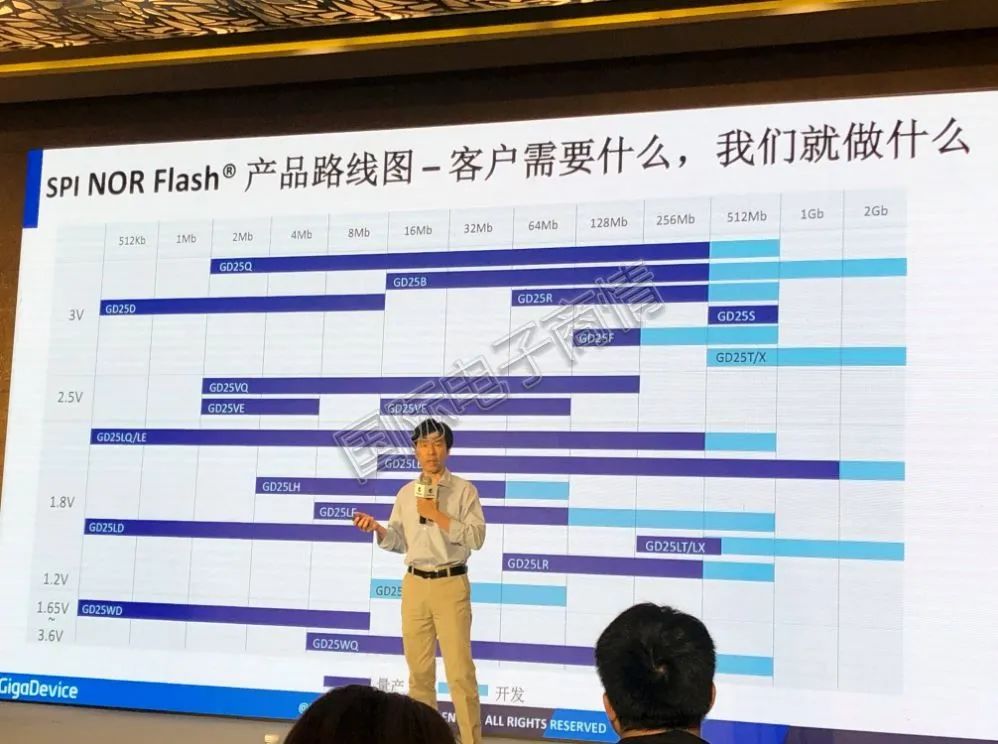

图4 SPI NOR Flash产品线路图

目前全球NOR Flash的市场规模大约为30亿美金，未来该市场还可保持10%以上速度成长。据介绍，兆易创新量产的NOR Flash满足1.8V、2.5V、3.5V以及宽电压，512Kb到512Mb2Gb容量（1Gb、2Gb容量NOR Flash正在研发中），主要适用于手机、PC等传统应用中，未来也将在智能穿戴、汽车电子等以5G/IoT为基础的领域有较好的应用。

兆易创新Flash事业部市场经理薛霆则从市场方面来探讨。他认为以前的NOR Flash产品形态单一且市场也相对较集中，但客户的需求让市场趋于碎片化，在规格及产品多样化需求下，单一的形态不再适用于市场发展。

与NOR Flash相比，NAND Flash具有单元尺寸更小、写入和擦除速度更高的特点。但它的缺点是较慢的读取速度和I/O映射类型或间接接口，这让它更复杂且不允许随机访问。而NAND Flash中的代码执行，一般是通过将内容映射到RAM来实现。另外，NAND Flash存在坏块，器件内需要集成ECC（错误检查和纠正）功能。因此，IoT终端客户可根据实际情况选择采用NOR Flash或NAND Flash。

据何卫介绍，NAND Flash全球市场规模约为500亿美金，兆易创新的SPI NAND Flash覆盖了2D SLC NAND的主流产品，其市场规模约为NAND Flash的10%，达到50亿美金。而国际大厂正在淡出2D NAND市场，对国内2D NAND企业来说，是一个很好的机遇。兆易创新希望能复制NOR Flash模式，在NAND Flash产品上形成一个新的增长点。

六大应用场景和五大趋势


按照Flash产品的特性，它主要可应用于六大场景。第一个是消费电子，如收音机、DVD、电视机、TWS耳机等；第二个是物联网，如WiFi、蓝牙、loT产品等；第三个是汽车和工业控制，如基站等；第四个是网络、通信，如有线/无线连接；第五个是手机，如指纹解锁、屏幕解锁等；第六个是计算机，启动电脑需要Flash，显卡、硬盘内部也需要Flash。

不同应用场景对存储提出了新的要求，未来存储将趋向大容量、高性能、高可靠、低功耗、小封装方向发展。以兆易创新为例，它为迎合存储的未来趋势，做了一系列新动作。比如：大容量NOR Flash产品即将应用于5G基站；NAND Flash技术将从38纳米升级到24纳米；推出业内最高吞吐量的产品系列，在可靠性上支持ECC纠错功能；推出针对可穿戴和电池应用的产品，继续发展1.2V产品系列；推出业内最小的1.5mm×1.5mm USON封装产品。据了解，从2020年起，兆易创新的Flash产品开始从65nm切换到55nm，这将减少芯片的面积，适应于更小型化的器件。

MCU应用处于持续爆发期

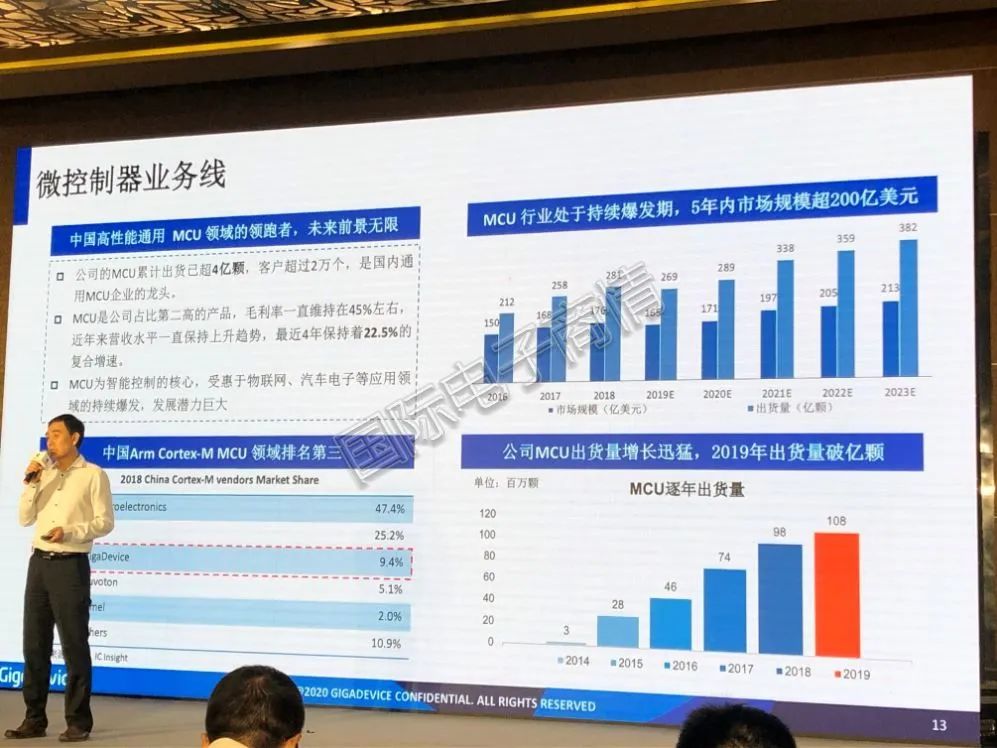

图5 MCU业务线

目前，MCU的发展正处于持续爆发期，预计5年内全球市场规模将超过200亿美金。作为智能控制的核心，MCU受惠于物联网、汽车电子等应用领域的持续爆发。据了解，截至目前，兆易创新MCU出货已超过4亿颗，客户数量也超过了2万个。

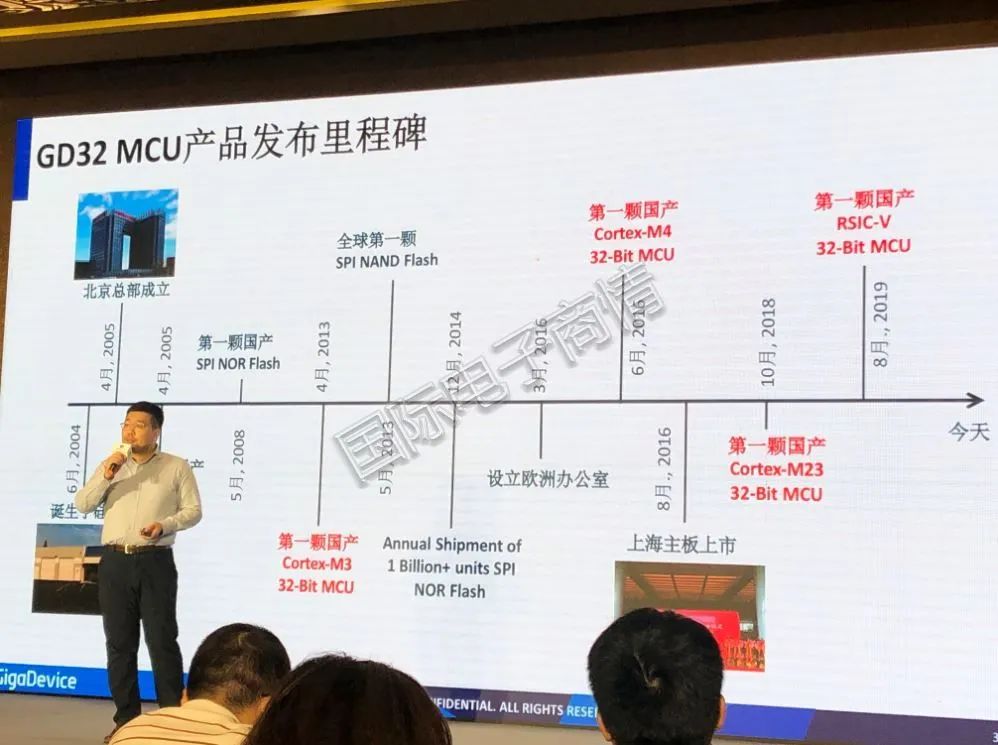

图6 GD32 MCU产品发布里程碑事件

兆易创新MCU事业部产品经理陈奇表示，GD32 MCU保持着多项全国首发的成绩。比如，2013年4月，发布第一颗国产Cortex-M3 32bit MCU；2016年6月，发布第一颗国产Cortex-M4 32bit MCU；2018年10月，发布第一颗Cortex-M23 32bit MCU；2019年8月，发布第一颗国产RSIC-V 32bit MCU。

在诸多全国首发背景下，兆易创新在中国MCU市场上的表现也可圈可点。根据HIS Market 2018年中国Cortex MCU厂商市场份额与排名统计表，兆易创新的排名是第三、市占比9.4%。排第一和第二的企业分别是ST（47.4%）和NXP（25.2%），仅这两家就占据了中国Cortex MCU 70%以上的市场份额。这体现出在与欧美厂家的对标中，中国厂商还有很长的路要走。

·GD32 MCU覆盖全性能产品

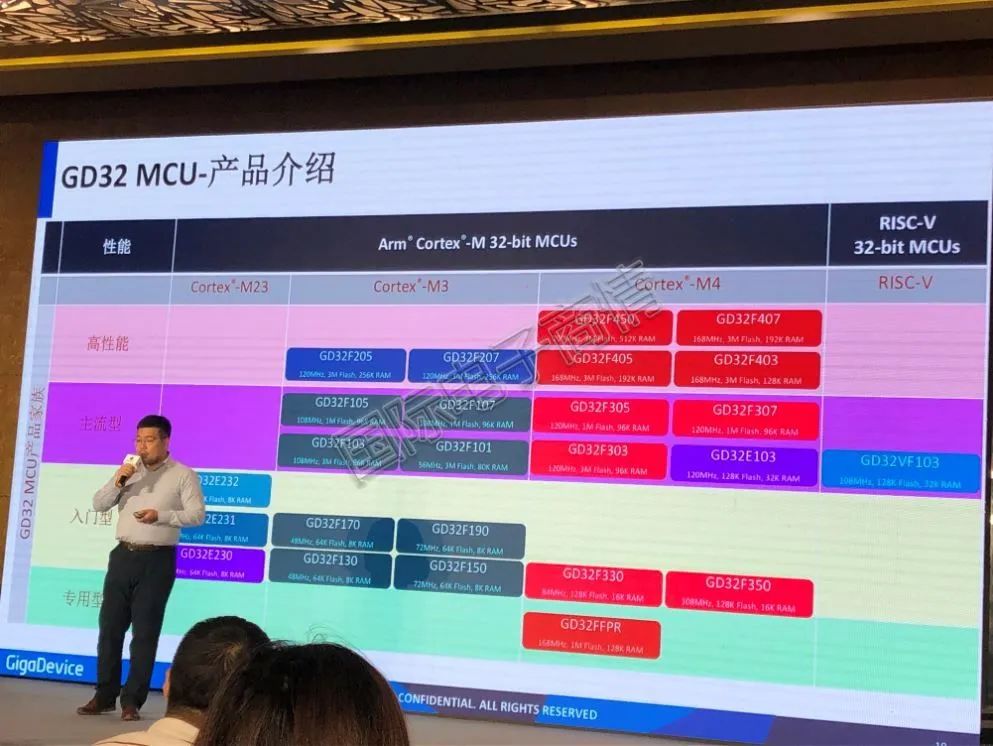

图7 GD32 MCU产品介绍

目前，GD32 MCU系列根据性能分为：专用型、入门型、主流型、高性能四大类，又可根据不同内核细分为Cortex-M3、Cortex-M23、Cortex-M4、RISC-V四个型号。其中，Cortex-M23型号都是入门级MCU；Cortex-M3型号横跨入门型、主流型、高性能三类；Cortex-M4型号覆盖全部性能，品；RISC-V型号暂时只有主流型产品GD32VF103。

Cortex-M4内核是针对主流市场主推的产品型号，其高性能产品在内核主频上有明显的提升，容量也比较大，还新增了高速存储外设接口、MCU接口以及直接驱动的接口。Cortex-M4高性能MCU主要的应用场景是人机互动以及工业标记应用。Cortex-M4入门型MCU比主流型MCU更精简，通常是以20pin到48pin的小封装应用场景为主，面向电机控制、传感器模块等应用。

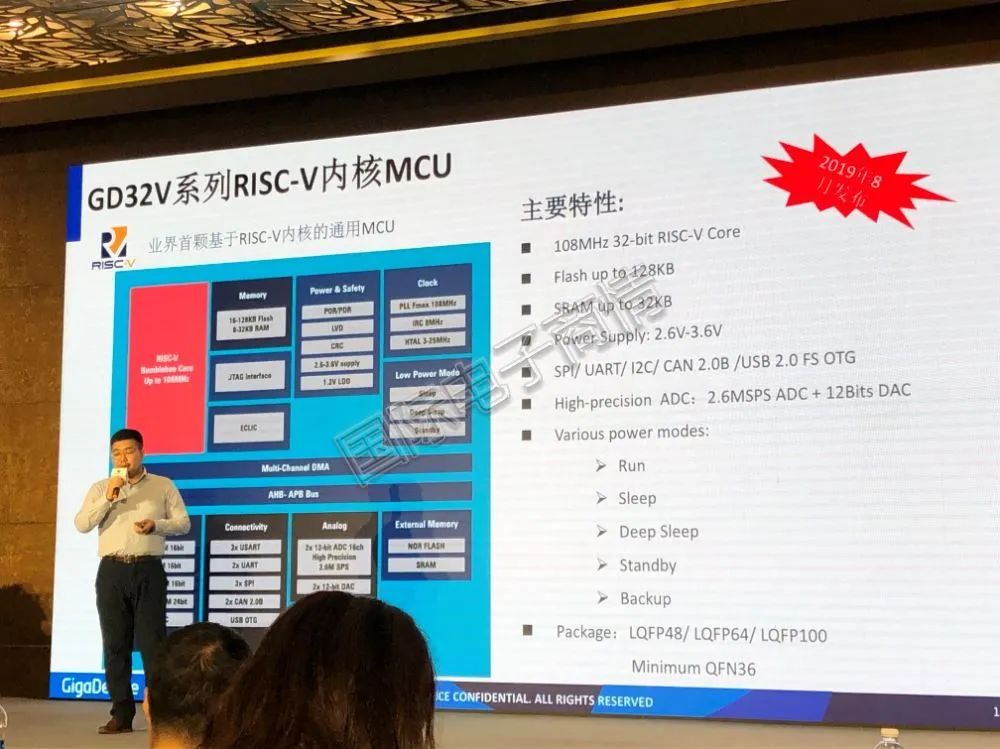

图8 GD32 V系列RISC-V内核MCU

基于RISC-V内核的通用MCU GD32VF103在2019年8月发布，该产品的性能比Cortex-M4内核GD32F103提升了15%，主要是因为产品工艺有了提升。

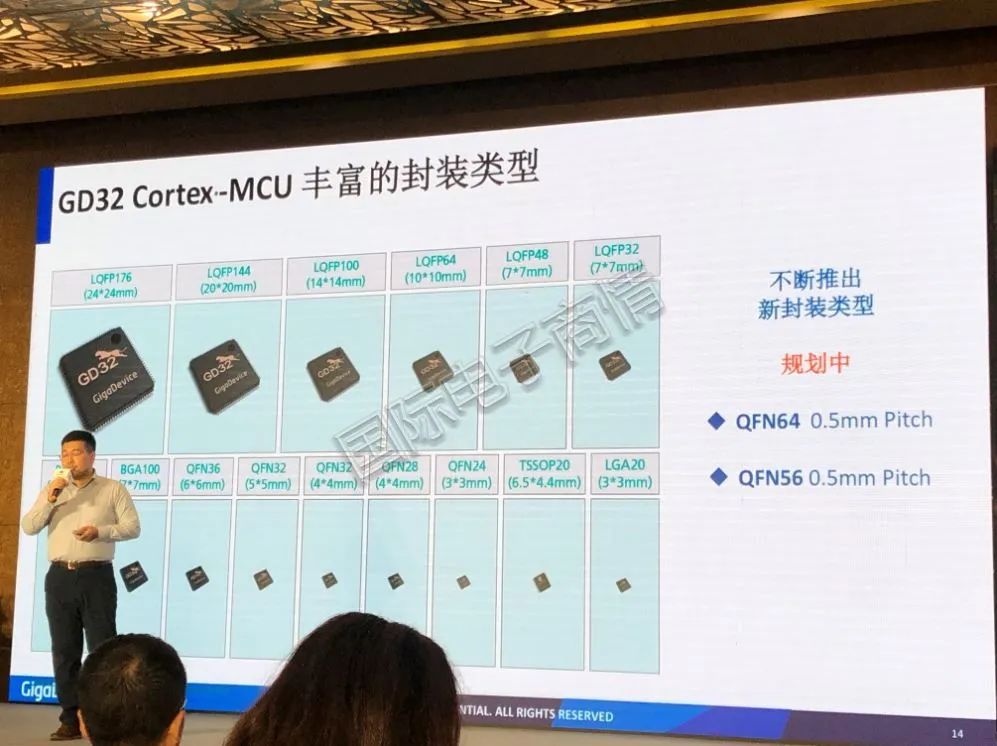

图9 GD32 Cortex-MCU不同的封装类型

陈奇强调GD32 MCU产品具备丰富的封装类型，从最小3mm*3mm封装到24mm*24mm，同时还在规划0.5mm pitch的QFN64和QFN56。各种封装类型使得该产品可适用的领域非常广泛。比如无线连接，今年兆易创新推出loT领域的Wi-Fi产品，后续将会面向工业级别市场推出相应的产品；超低功耗MCU，针对电池供电的设备、便携式设备以及可穿戴设备；汽车级产品，包括满足汽车级产品认证、车身控制系统、辅助驾驶系统。针对汽车应用MCU产品，兆易创新将于2022年计划立项。

Cortex-M33是基于Cortex-M4内核的升级版，Cortex-M33是2016年左右推出的产品，面向未来loT市场。兆易创新沿袭了Cortex-M4在工业市场上的优势，新增了模拟外设。同时，Cortex-M33的内核可提高边缘端处理的安全性。对可基于MCU做无线连接的设备而言，使用该系列MCU可提高自身的边缘端的安全能力和计算能力，还能通过工作模式来降低功耗。

传感器市场应用将增长到百亿级别


2019年兆易创新成功收购了思立微，后者专注研发生物识别传感器SoC芯片和解决方案。通过此次收购，兆易创新初步搭建起“Memory+MCU+Sensor”的生态模式。

兆易创新Sensor事业部高级产品经理孙云刚透露说，思立微在2018年就已经推出了全球第一颗单芯片光学指纹芯片，同年还大规模量产了光学指纹方案，到2019年研发出第一颗一体式MEMS超声波指纹芯片，2020年还将推出ToF芯片。

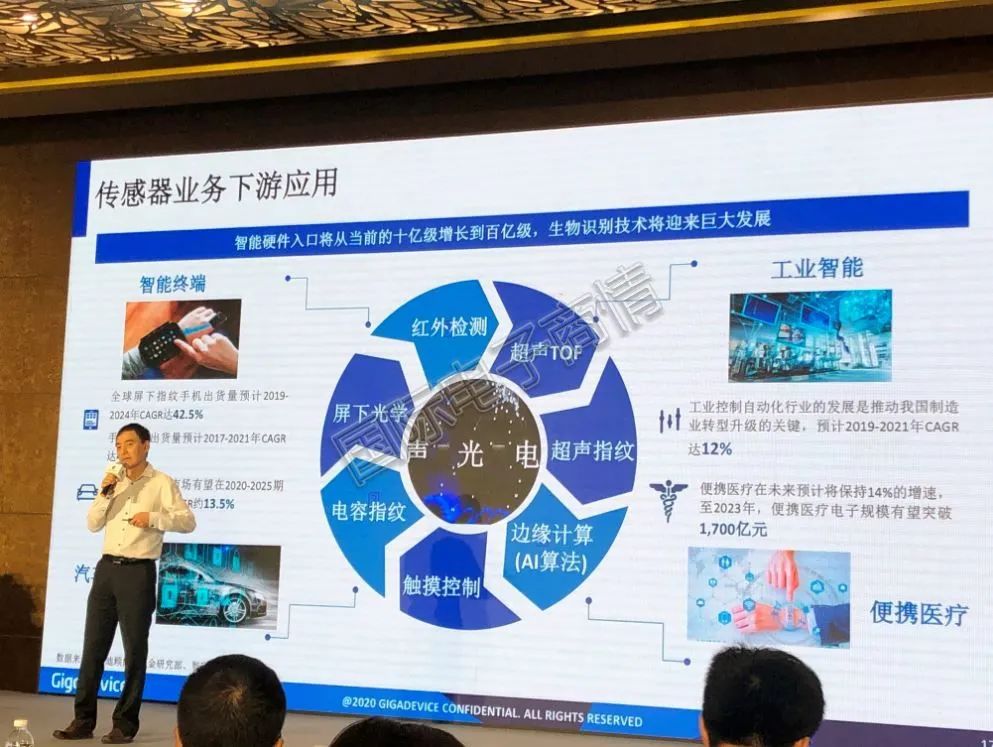

图10 传感器下游应用

孙云刚说：“兆易创新传感器事业部的产品是以声、光、电为基础，具体涉及到光学指纹、光学ToF、电容指纹、触控芯片、超声波指纹等技术，具体应用包括智能手机、平板电脑、工业控制、汽车电子、可穿戴设备等。”

据了解，兆易创新传感器产品线按应用分，可分为触摸应用、指纹应用、健康、音频以及视觉五大类。在触摸应用上，支持全部尺寸的应用；指纹应用中包含声学、光学全系列的指纹识别的芯片；在健康领域有超声波心率/血压检测；音频领域有硅麦；视觉领域有ToF。

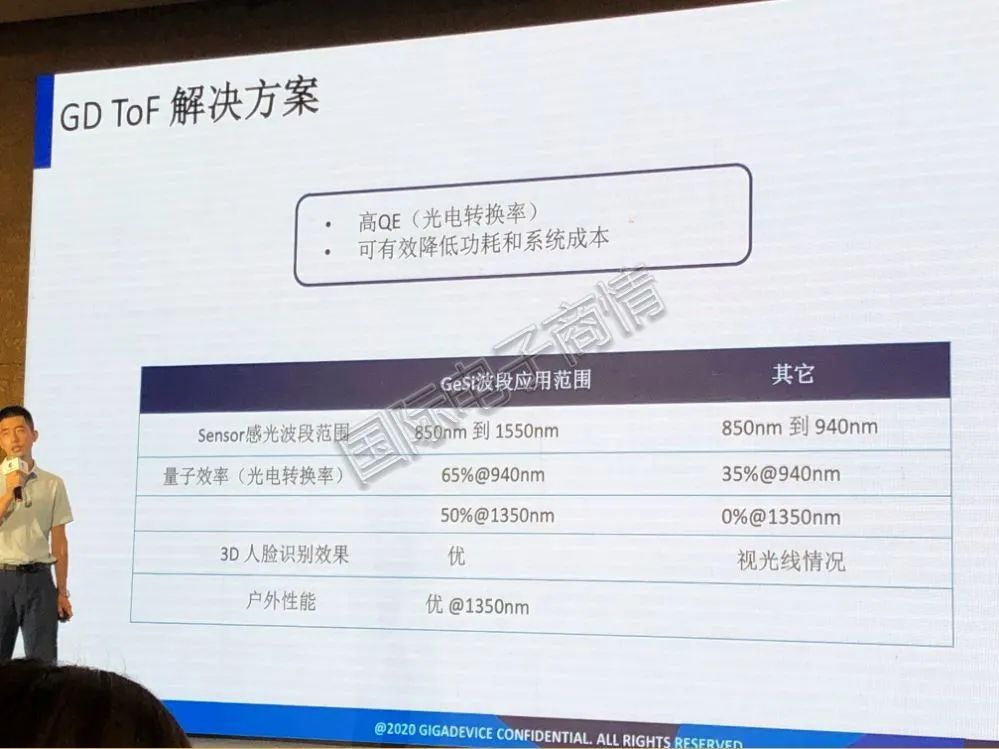

图11 ToF解决方案

值得注意的是，孙云刚特别强调了ToF解决方案。该解决方案基于9001 ToF芯片，可支持1350nm和1550nm长波段以及940波段，符合未来屏下方向需求。基于以上特点，使用ToF解决方案的设备在户外使用时的表现将非常出色。当然，除了ToF之外，兆易创新在指纹识别、触摸业务方面均有做出成绩，同时也在布局硅麦市场。
