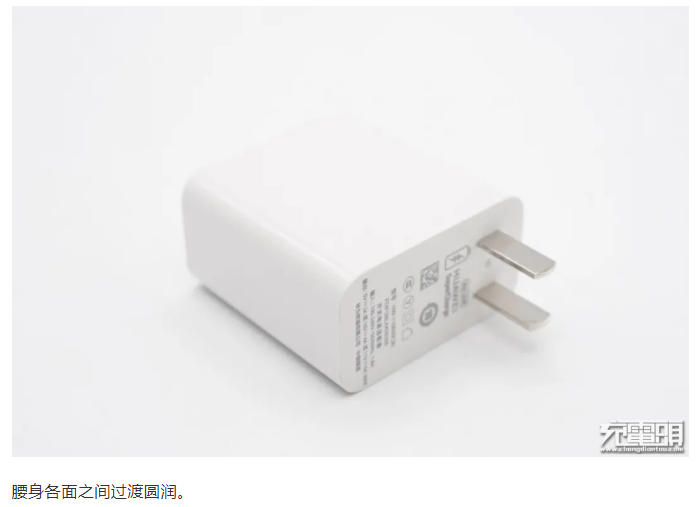

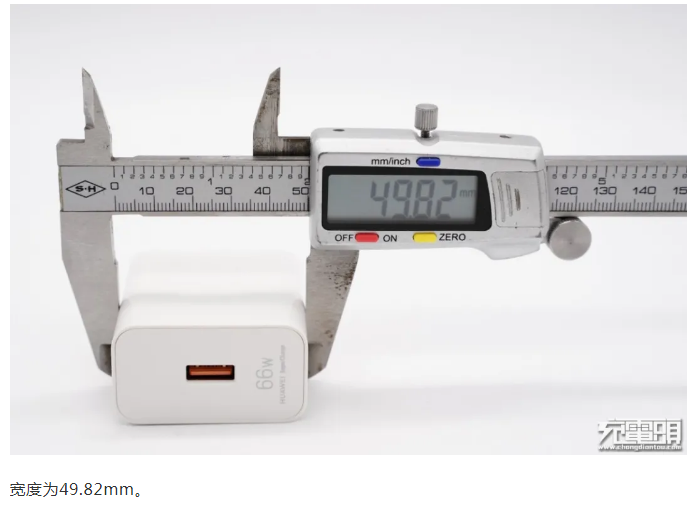

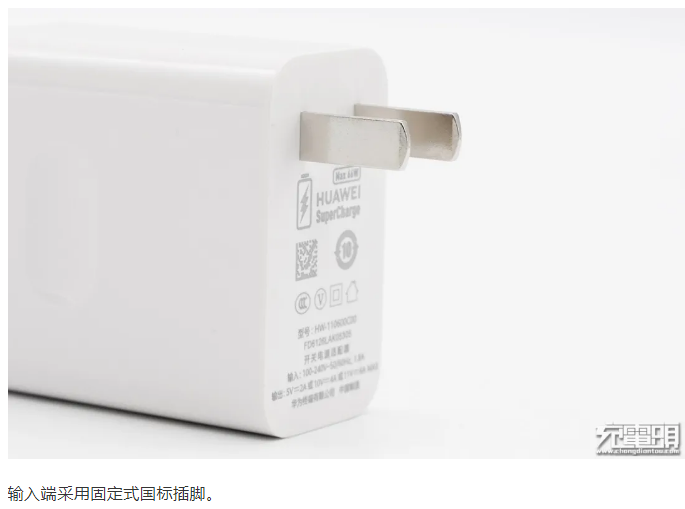

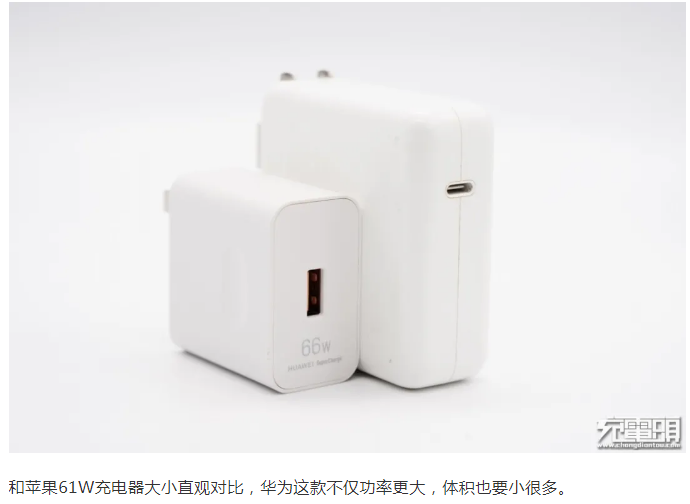

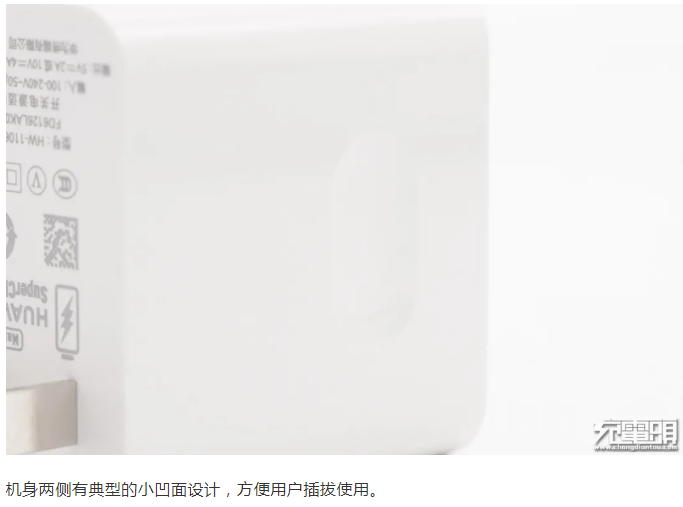

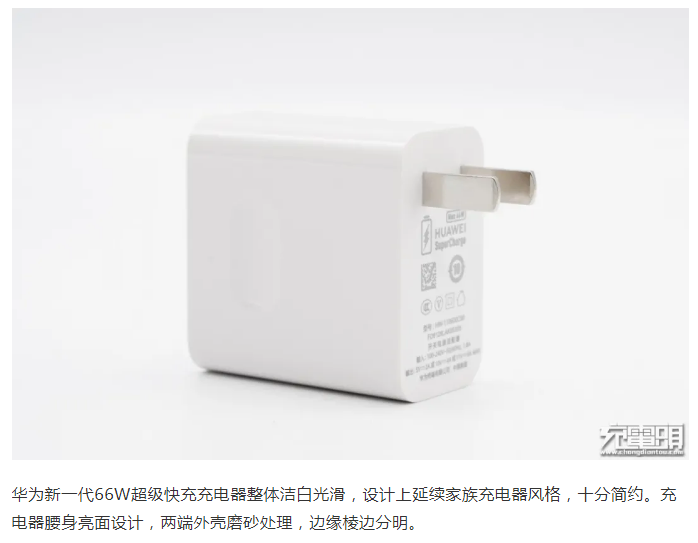

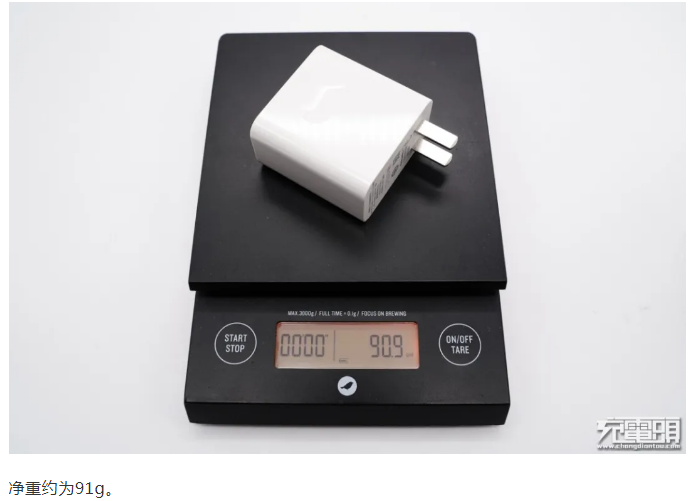

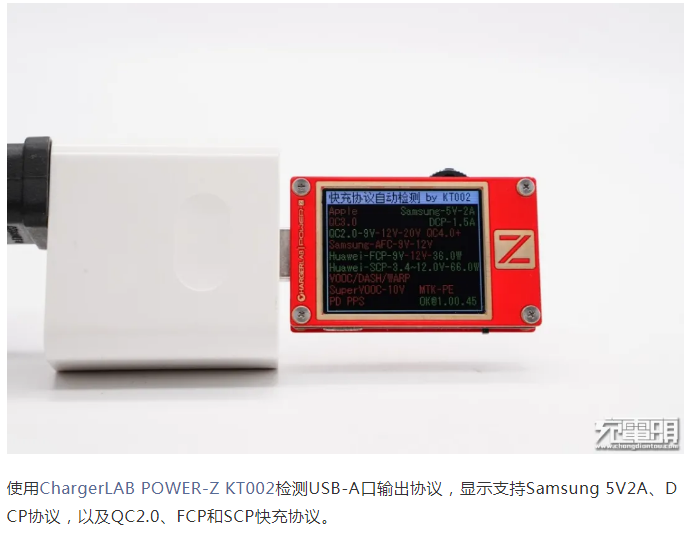

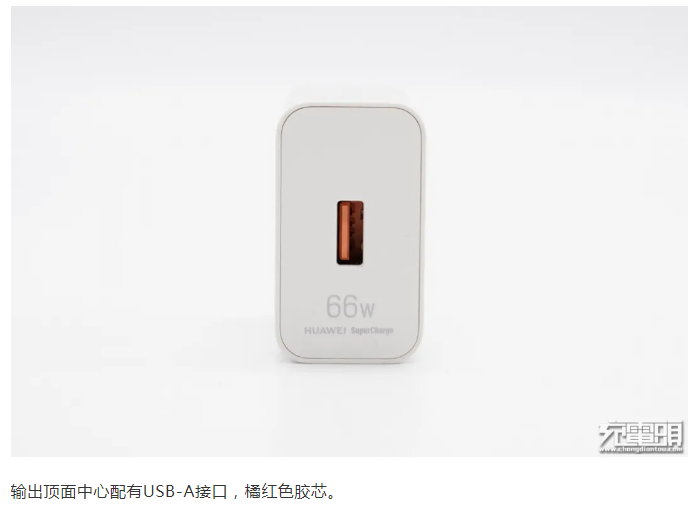

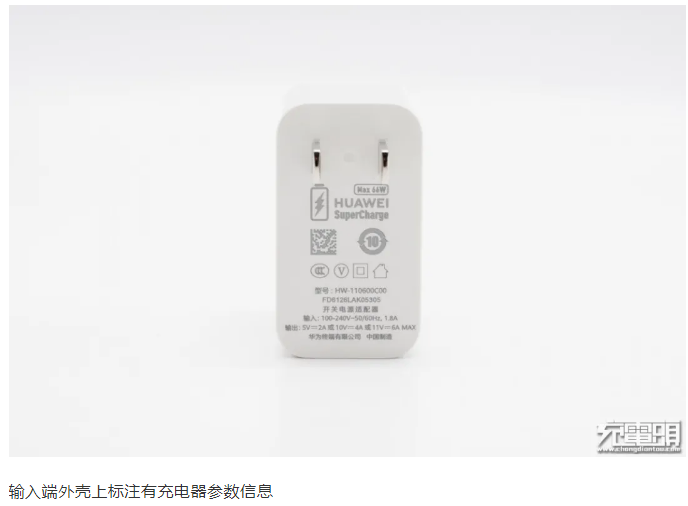

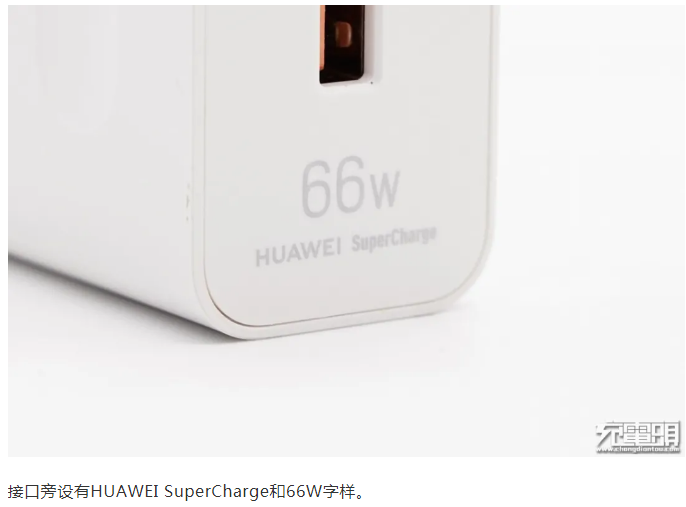

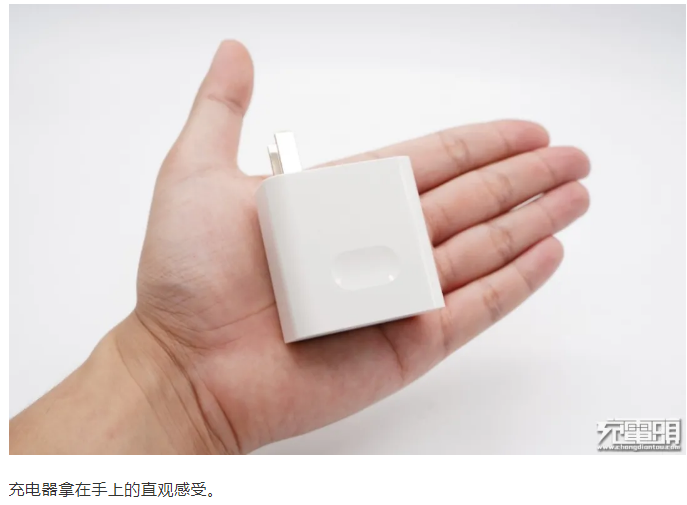

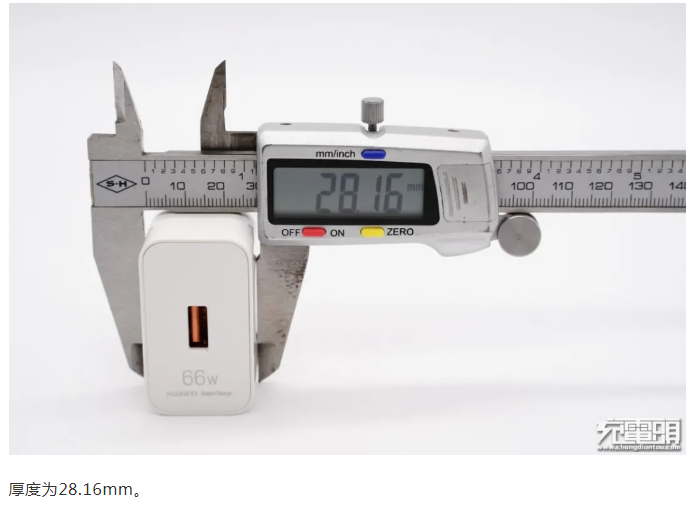

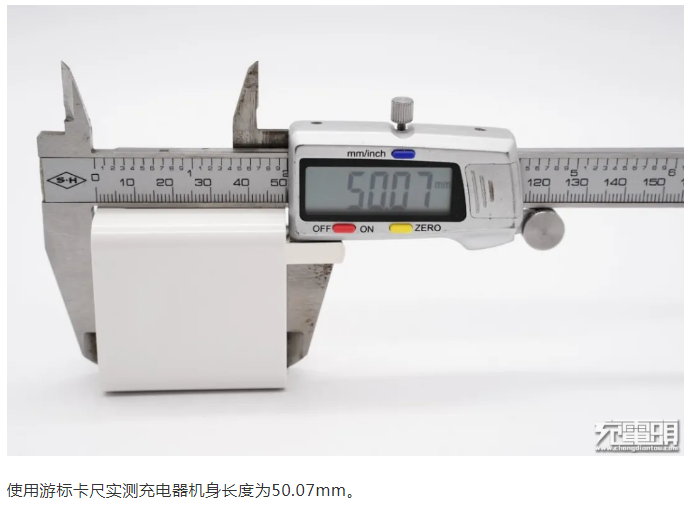

一、华为66W超级快充充电器外观

二、华为66W超级快充充电器拆解

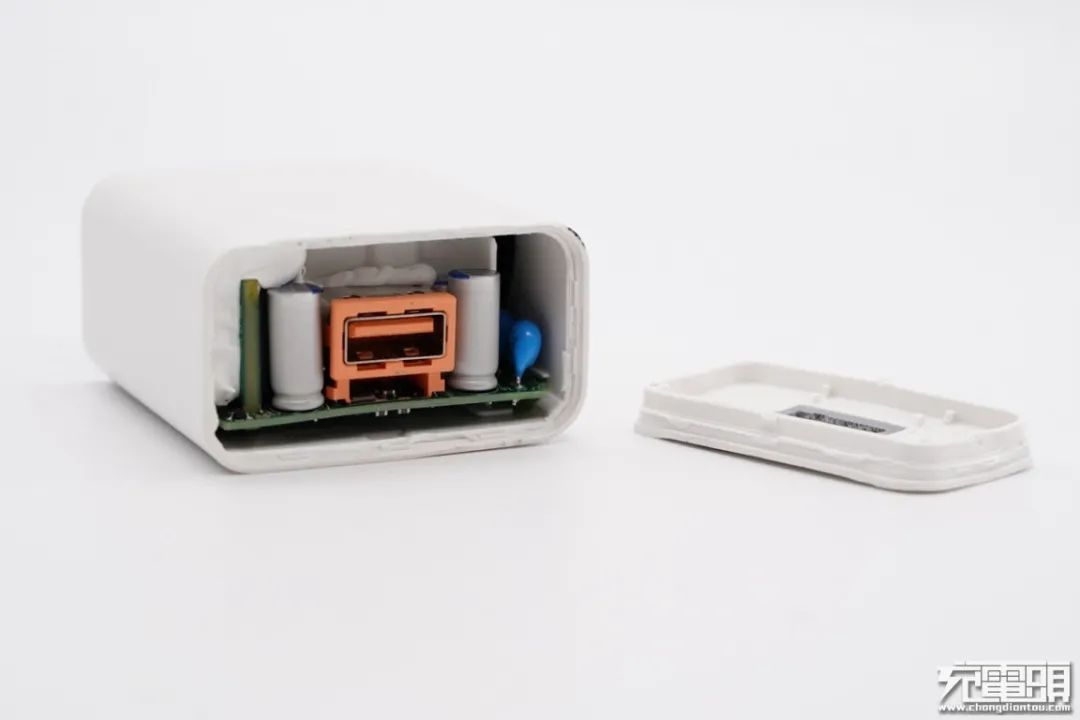

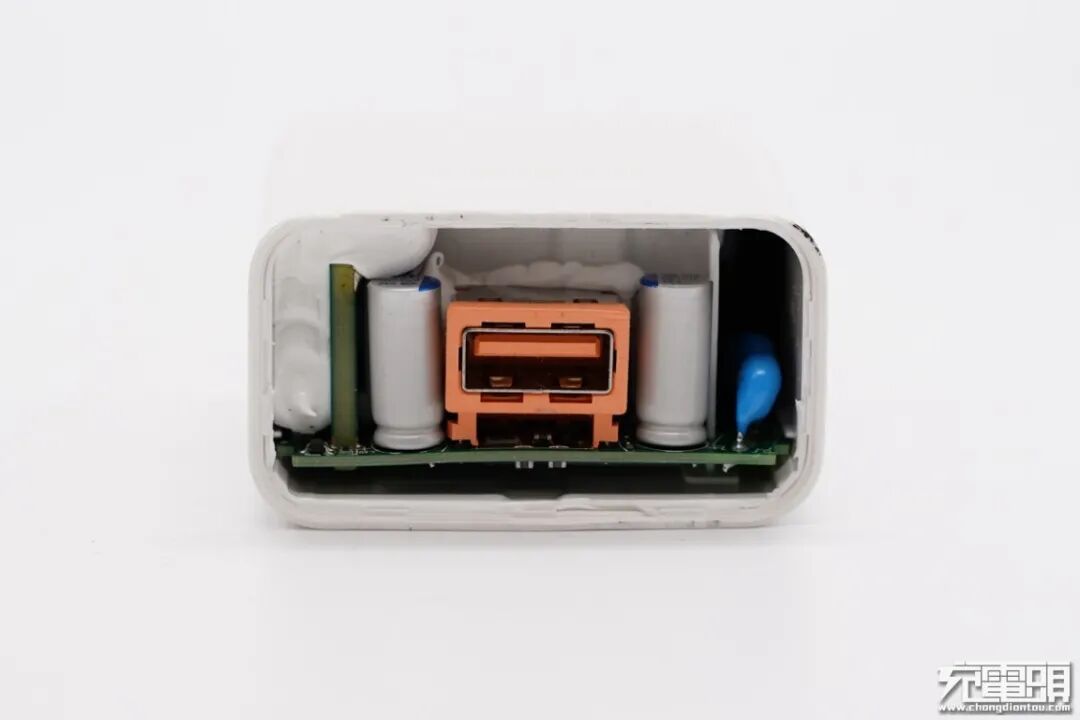

将输出端外壳拆下，边缘采用超声波焊接封装。

充电器内部左侧平面变压器填充硅胶导热，因此很难将PCB板取出。

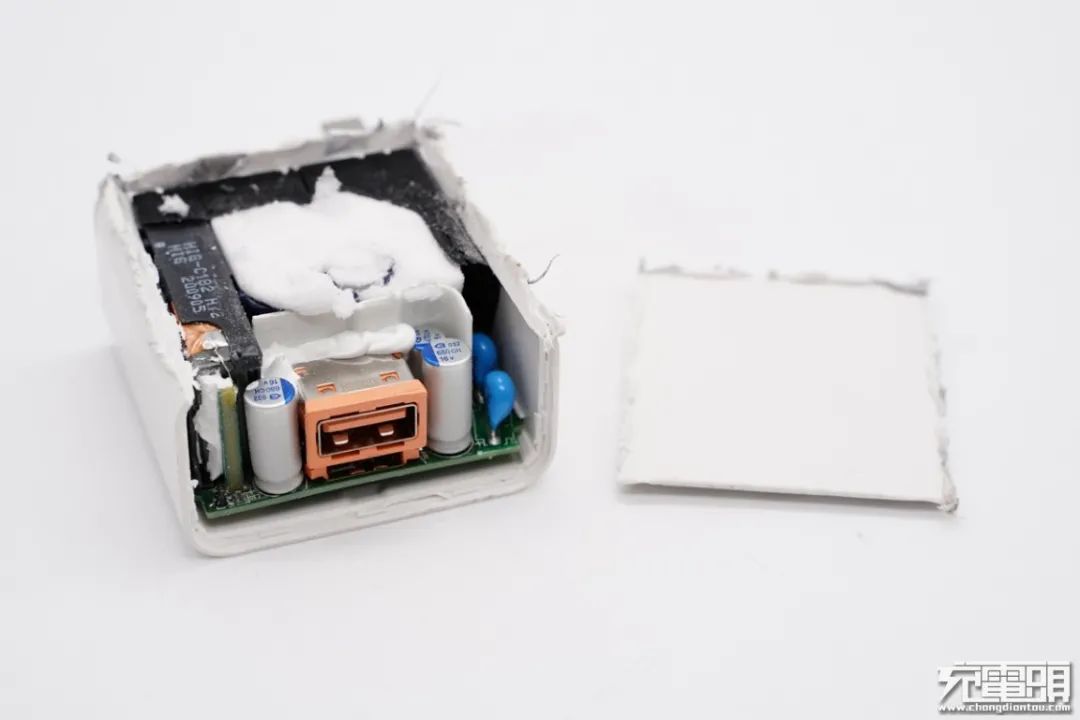

将机身一侧外壳切割开，充电器输入端和机身壳缝隙里也填充黑色导热胶，整个电路板和外壳固定成一个整体。

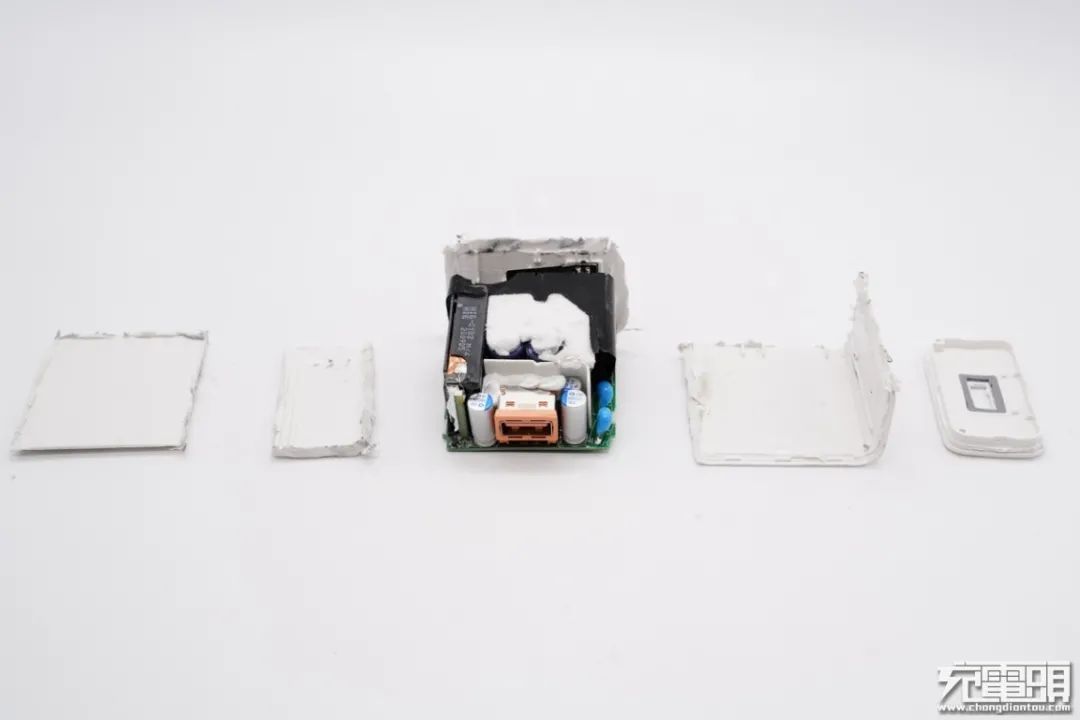

最后只能将整个机身壳都彻底切割开。

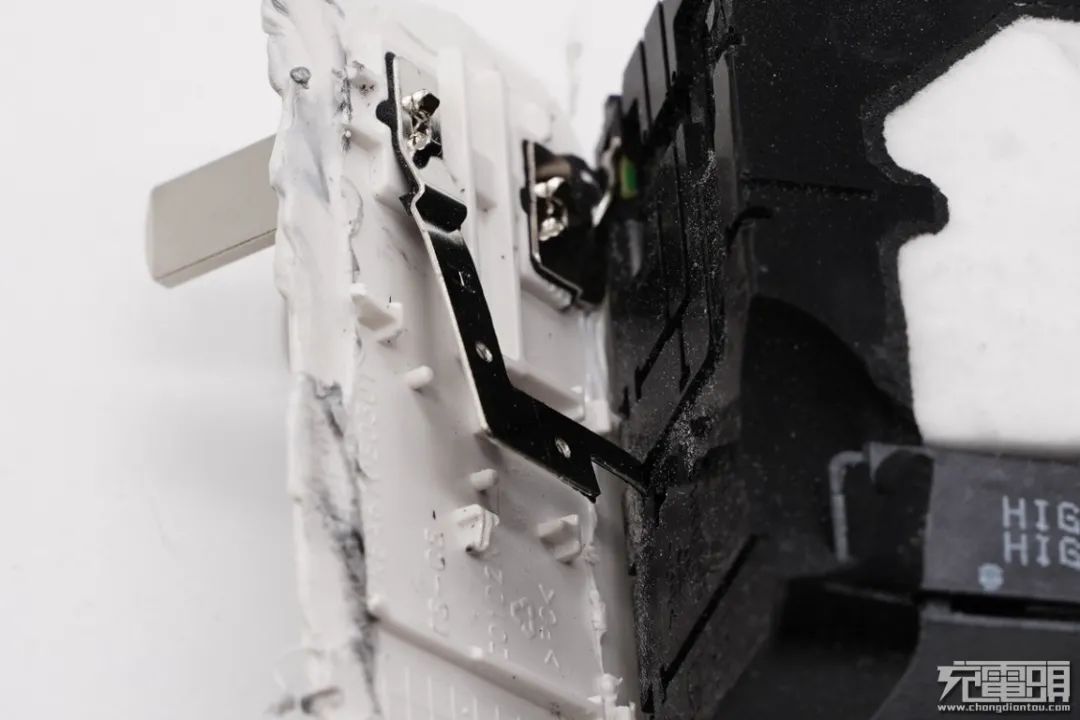

输入端外壳上金属弹片使用固定柱固定，一端和插脚压接，另一端和PCB板接触式通电。

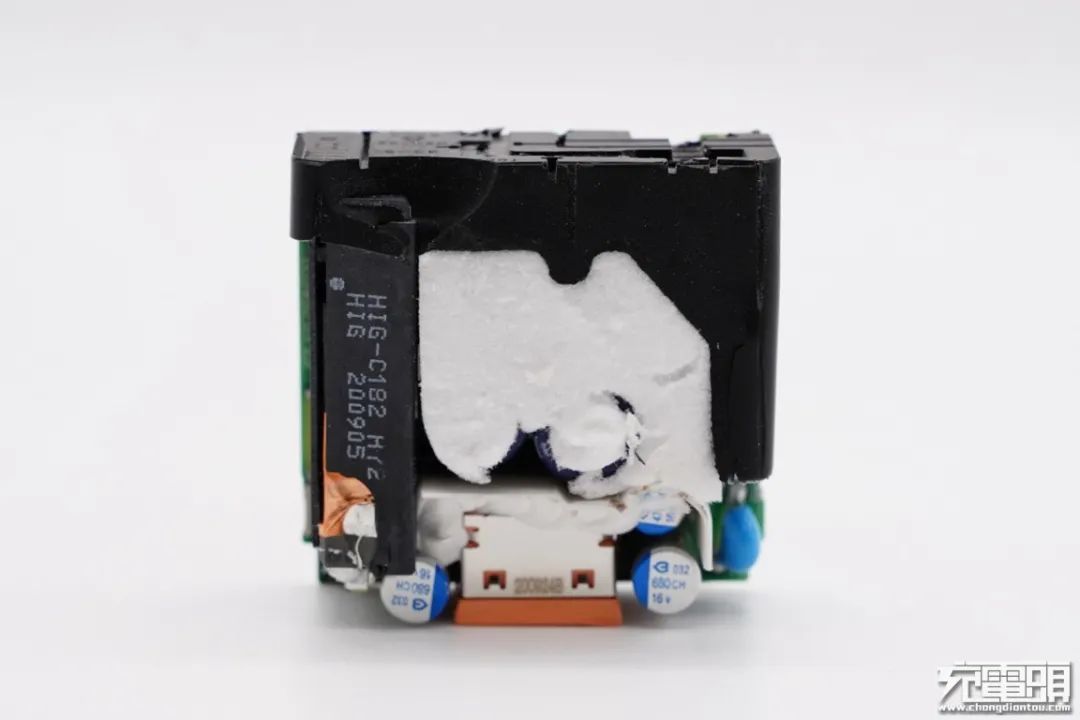

PCB板前端以及中心分别填充黑白色导热胶。

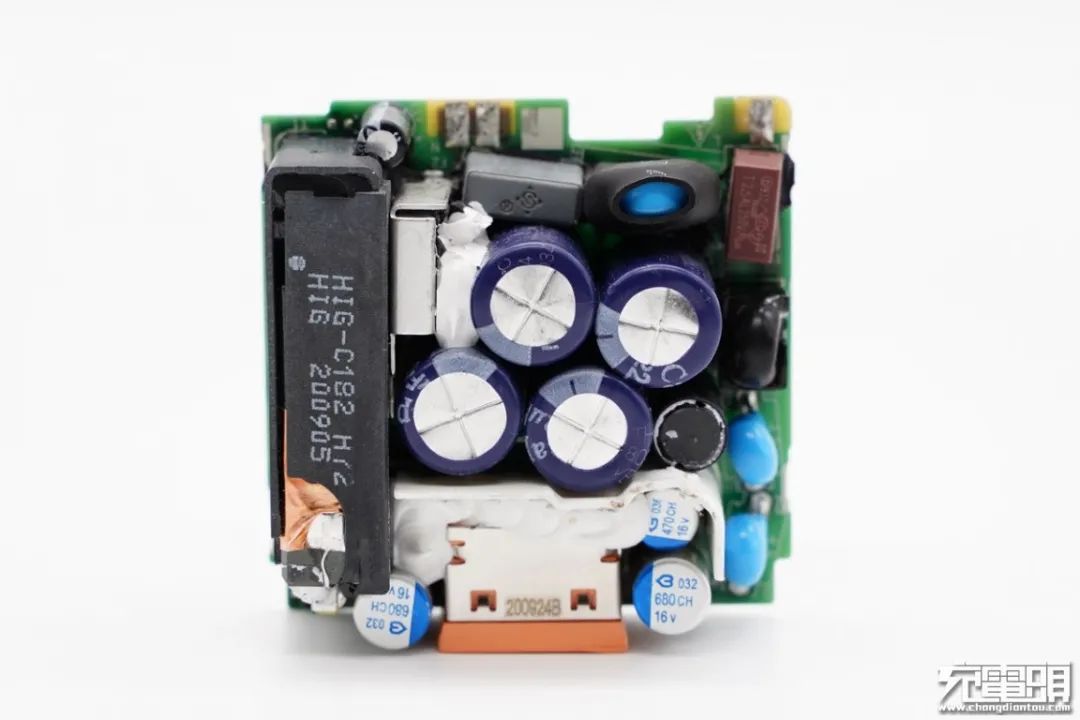

将硅胶清理掉，板子中心处是四颗高压滤波电解电容，左侧设有平面变压器，初次级之间设有白色隔离板。

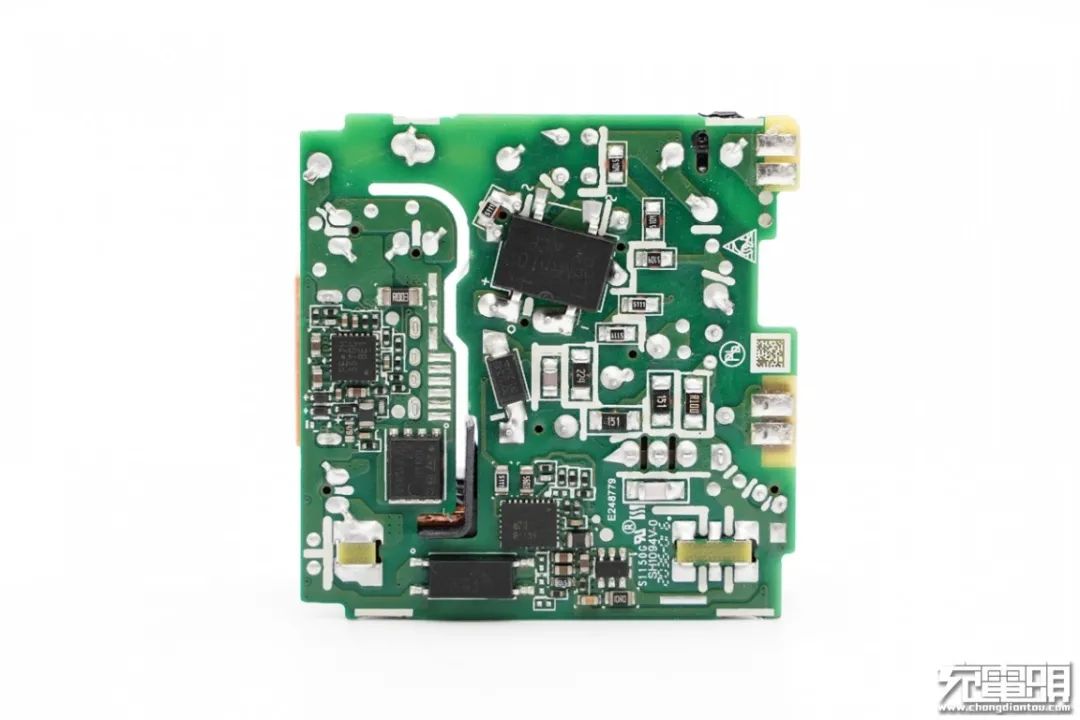

PCB板背面一览，初次级之间设有镂空槽用来放置隔离板。

经过对PCB板正背面电路观察分析发现，华为66W超级快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端一览，设有保险丝、压敏电阻、X电容等元器件，初级开关MOS配有小散热片帮助导热。

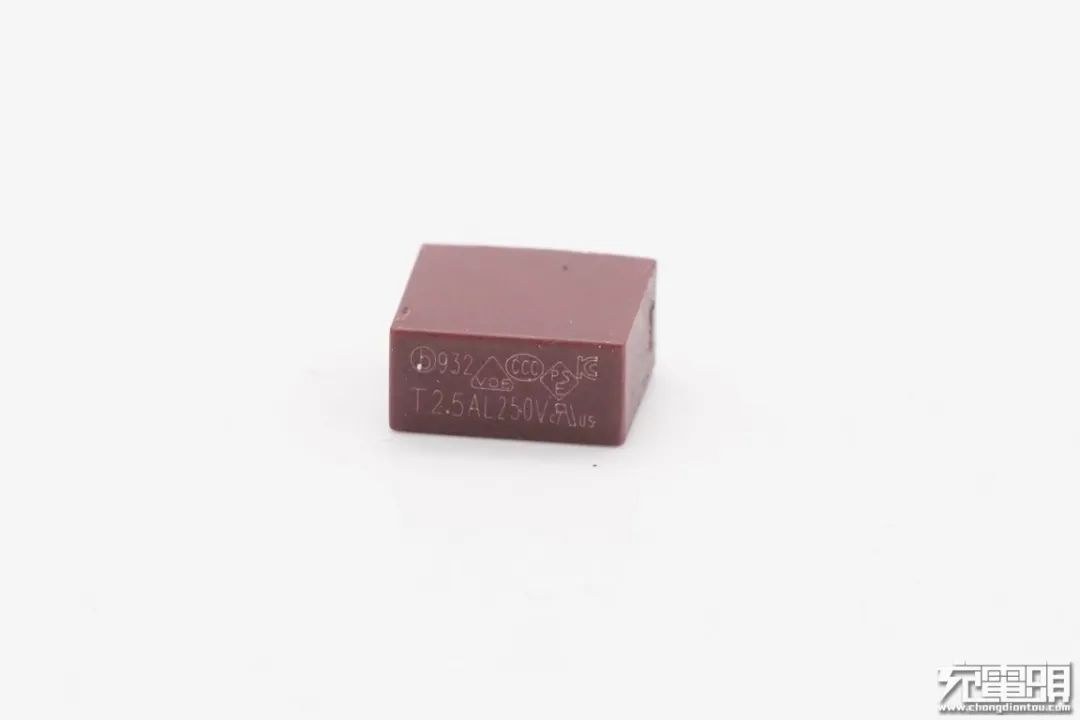

延时保险丝特写，规格为2.5A 250V。

压敏电阻外套热缩管保护。

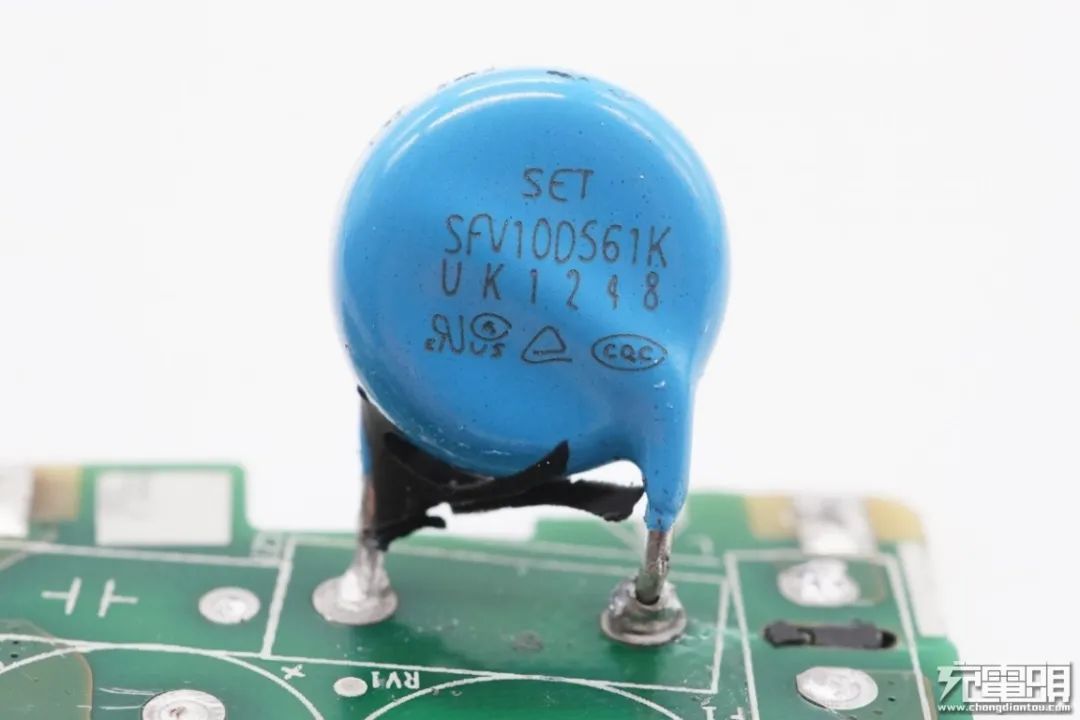

10D561K压敏电阻特写，在输入过压的情况下导通，熔断保险丝，断开电路。

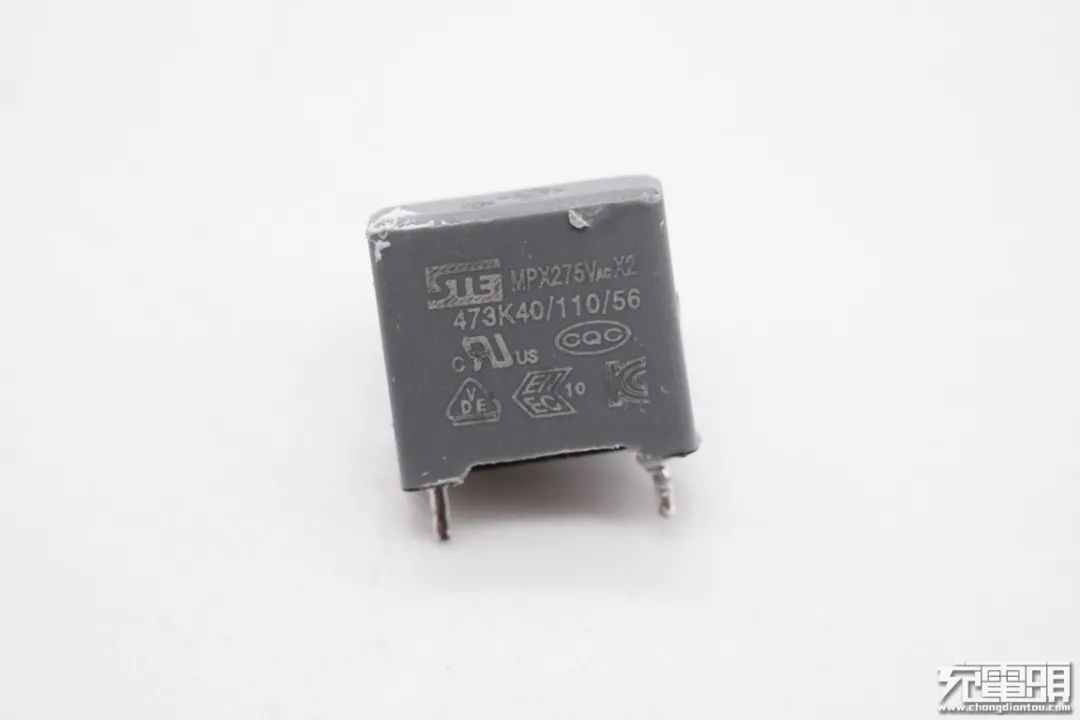

安规X电容特写，来自STE松田电子。

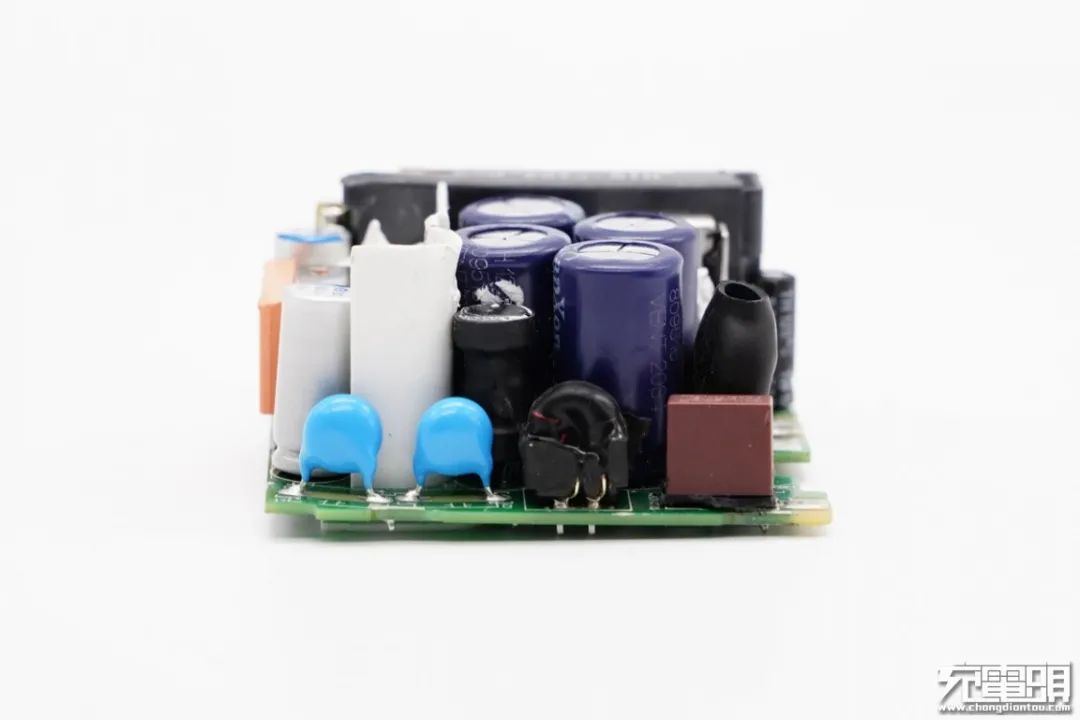

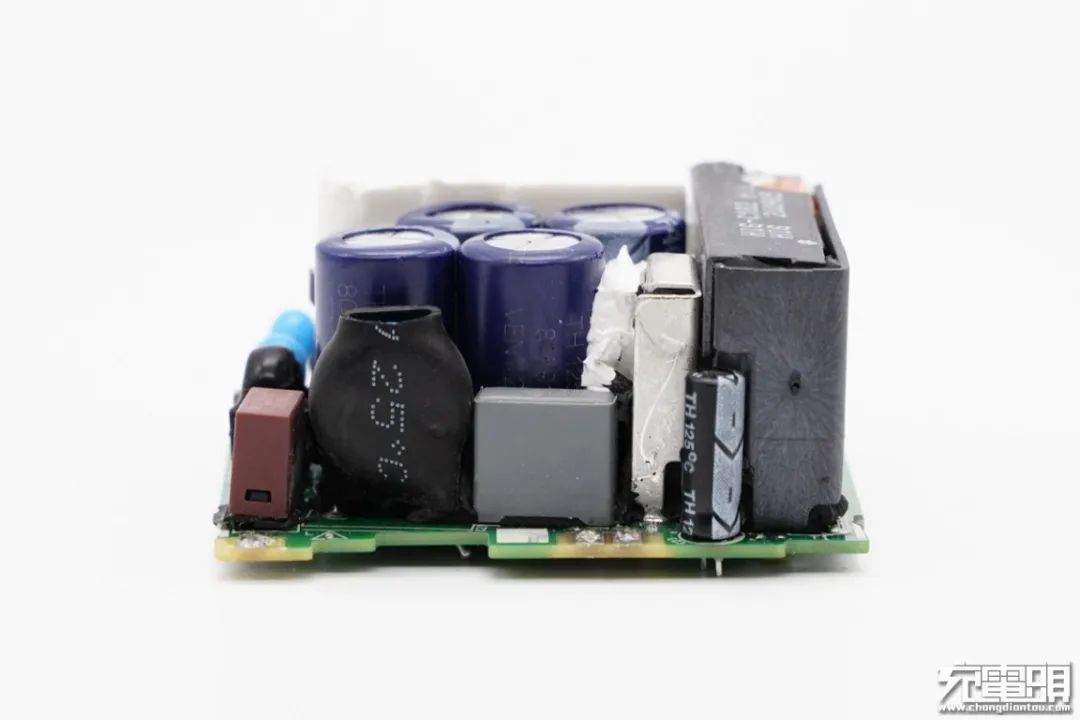

PCB板侧面一览，两颗串联的Y电容，共模电感，输入保险丝。

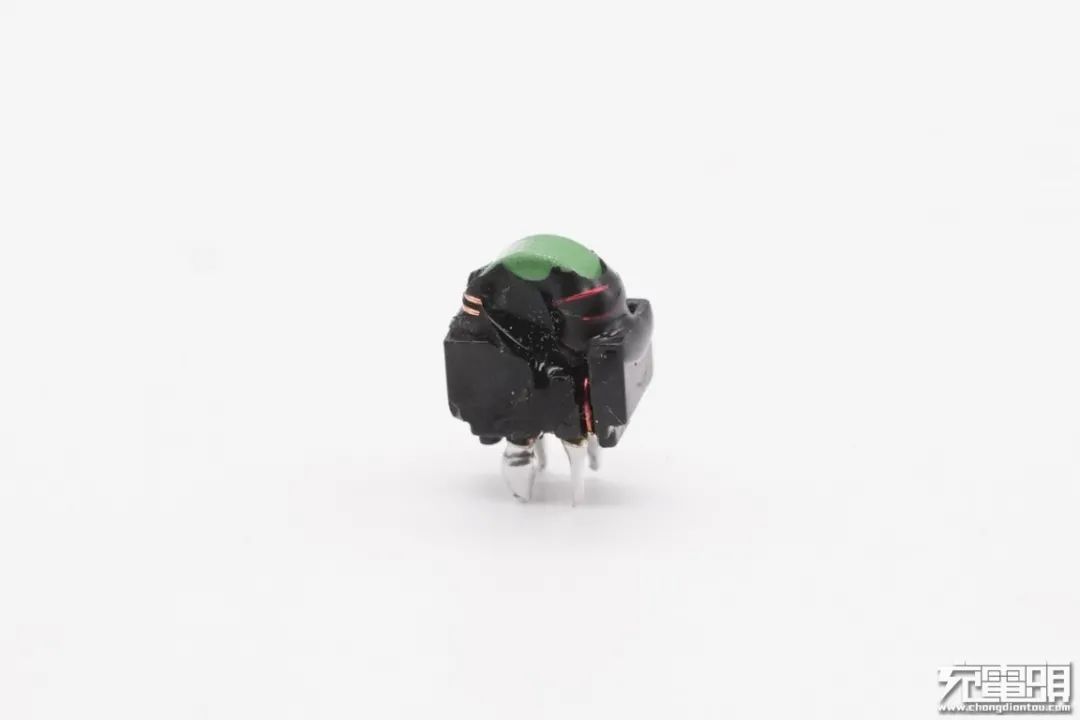

共模电感特写，用于滤除EMI干扰。

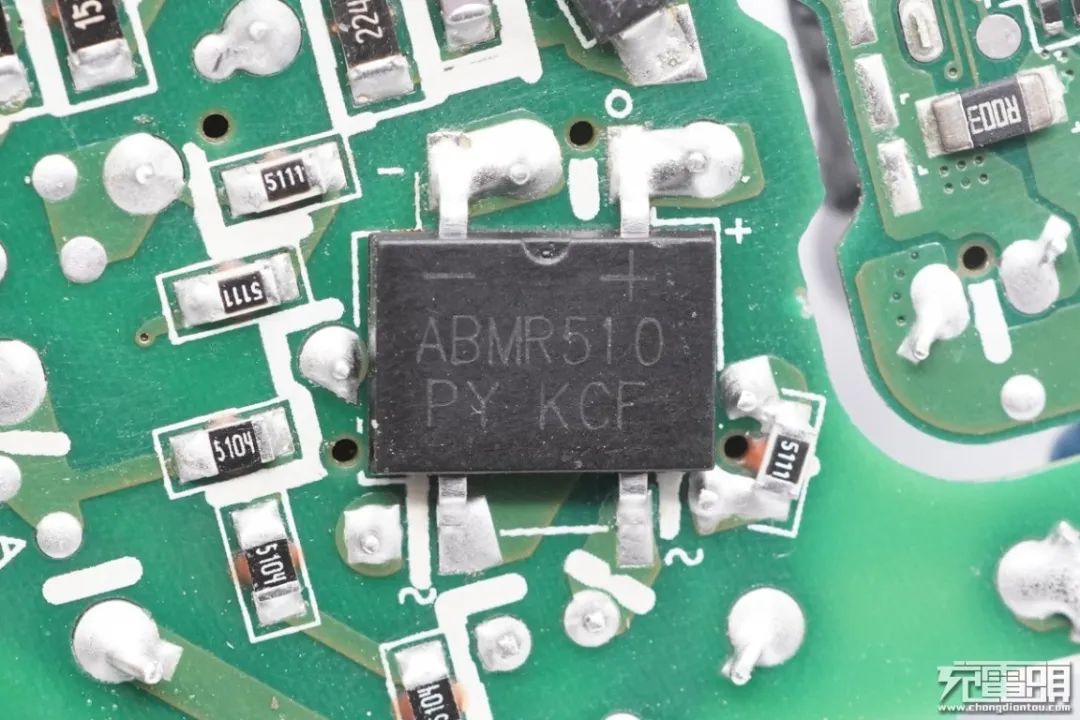

输入端ABMR510整流桥。

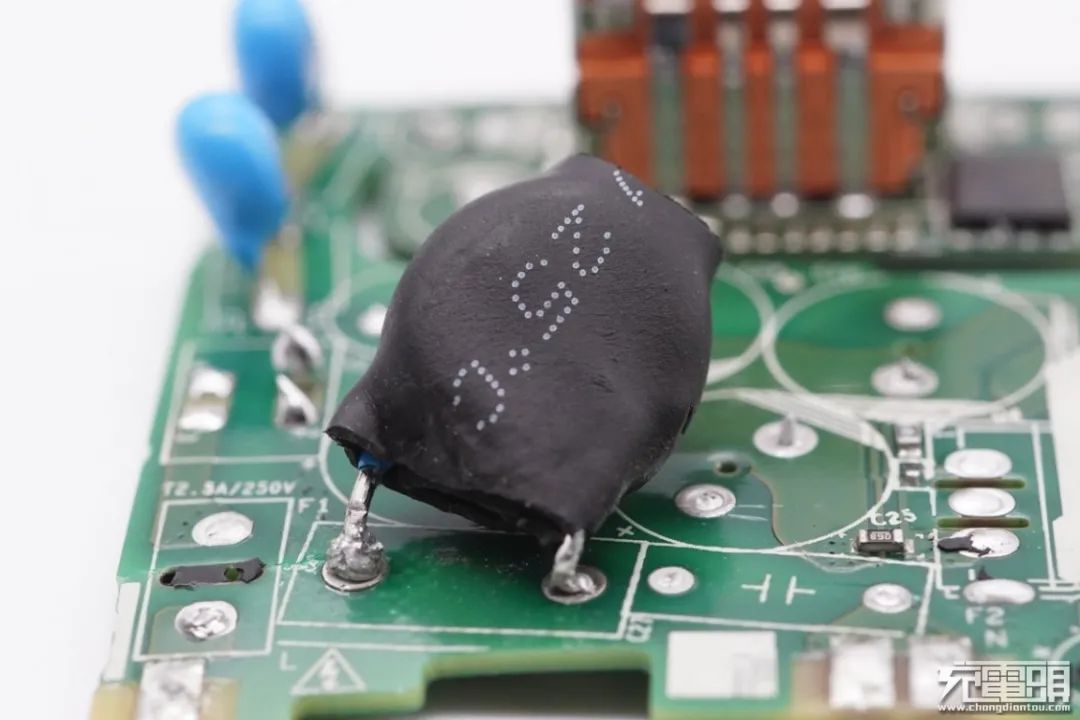

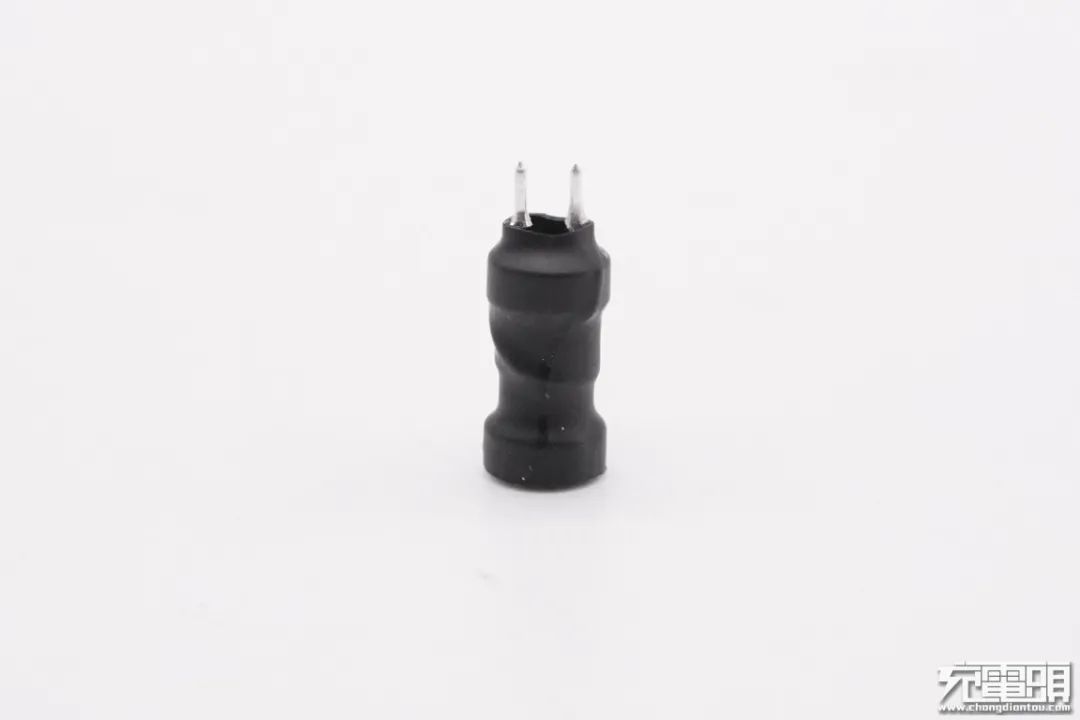

工字电感外套热缩管。

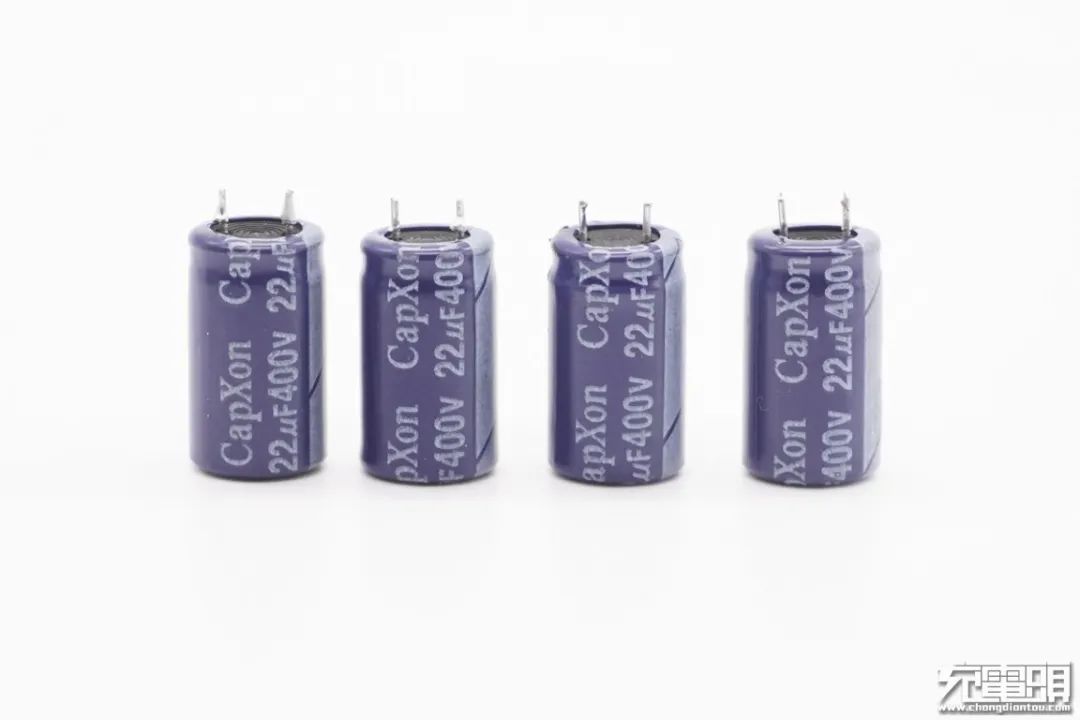

四颗高压滤波电解电容均由CapXon丰宾提供，规格都是400V 22μF。

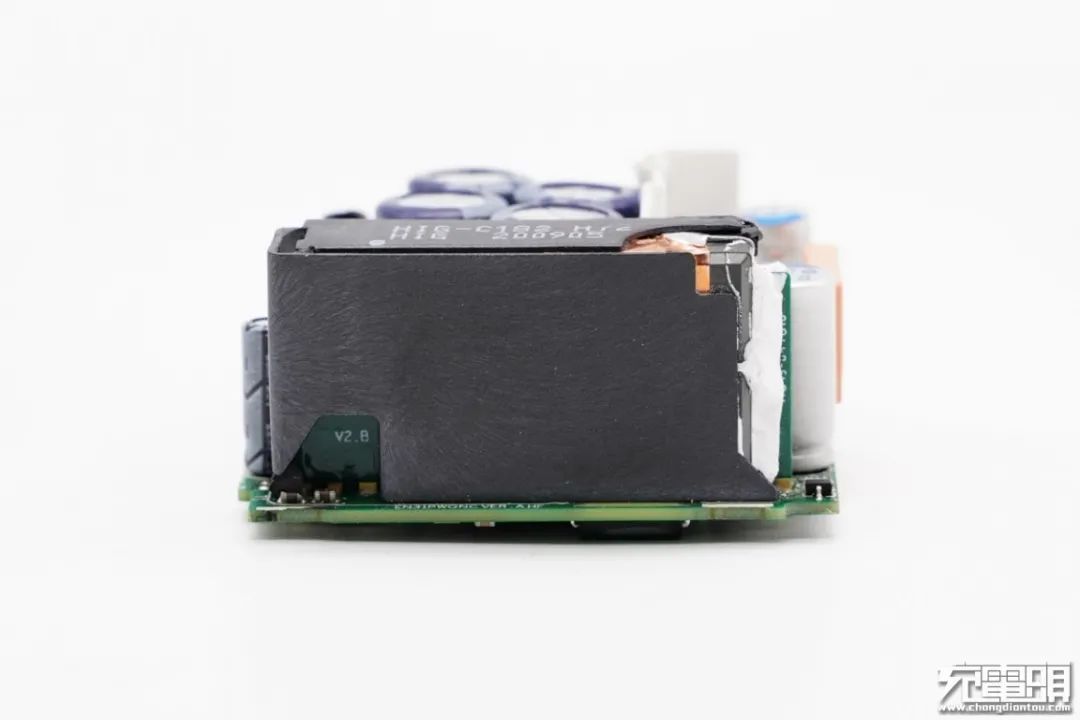

PCB板另一侧设有平面变压器，外套塑料壳进行隔离保护。

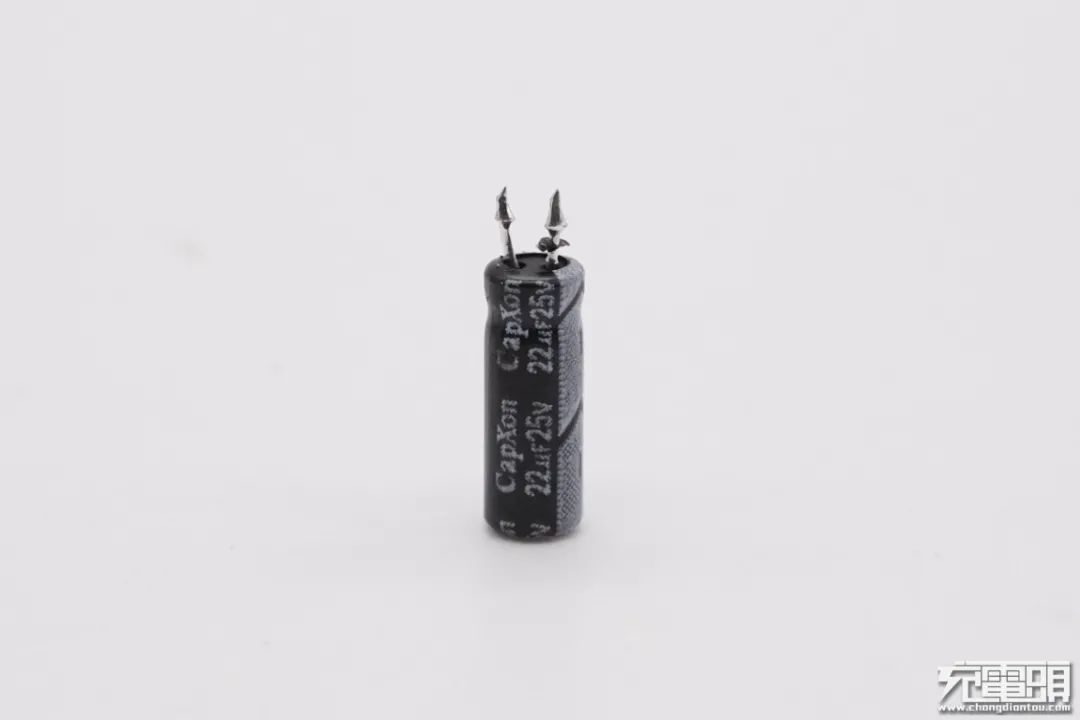

主控芯片供电电容也是来自丰宾，规格为25V 22μF。

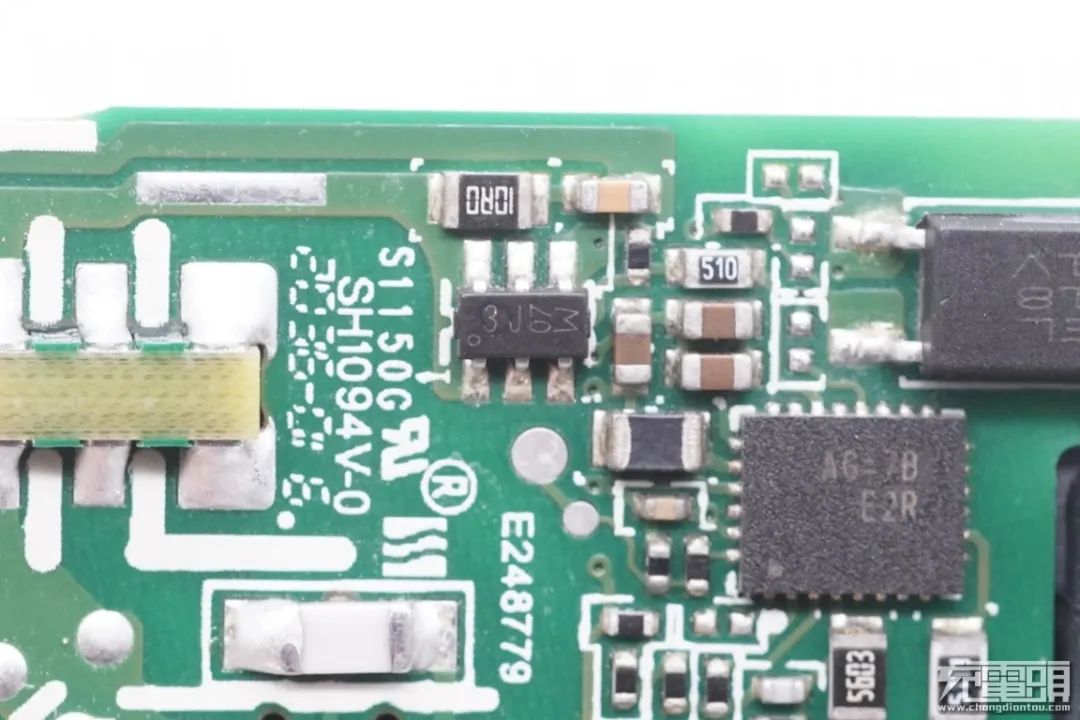

一颗六脚芯片特写。

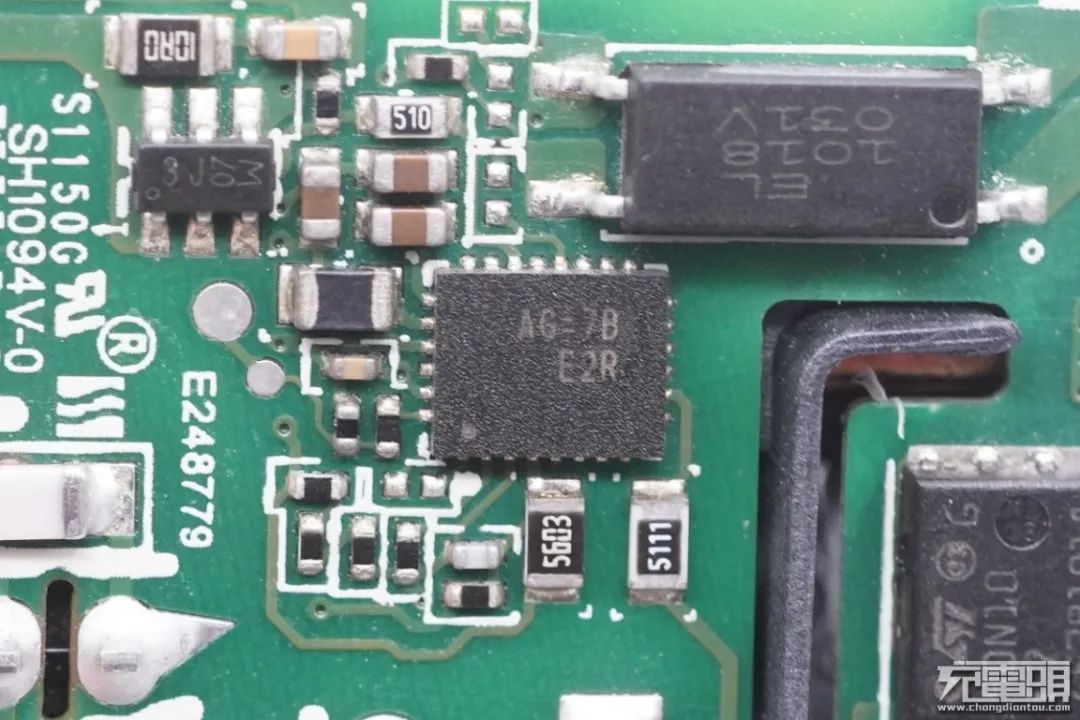

充电器主控芯片来自立锜科技，丝印AG=7B。

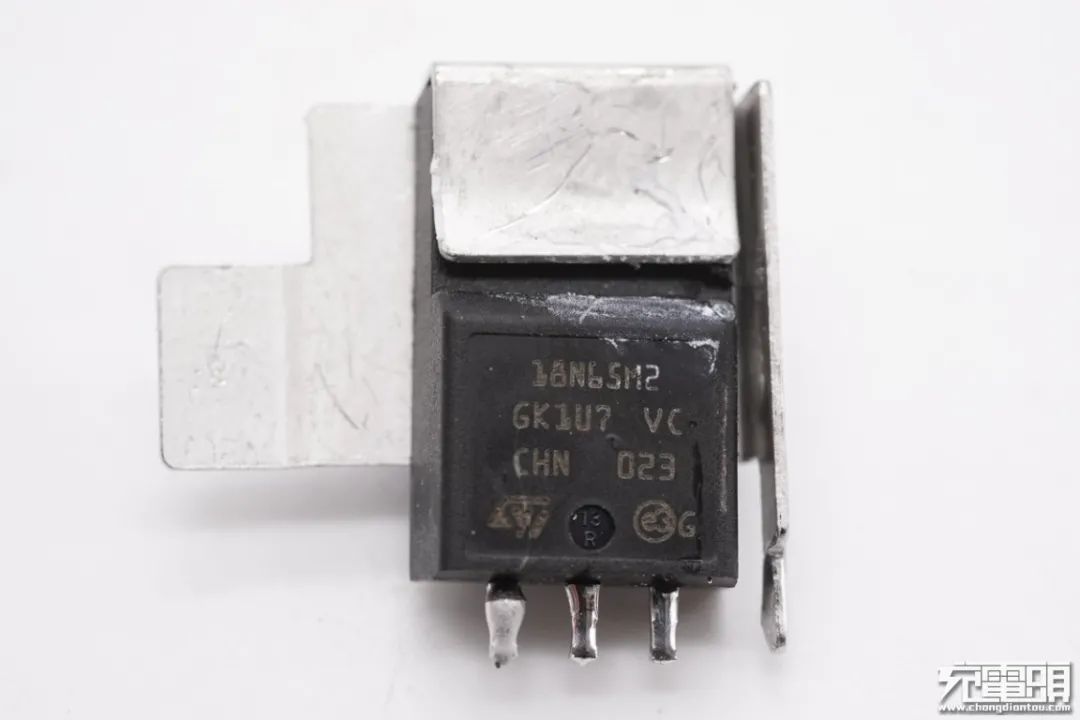

初级开关MOS来自ST意法，型号STF18N65M2，NMOS，耐压650V，导阻0.33Ω。

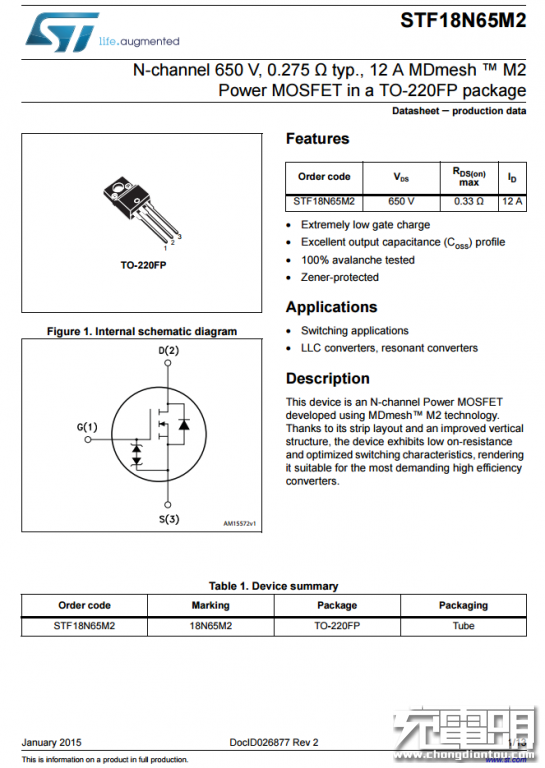

意法STF18N65M2资料信息。

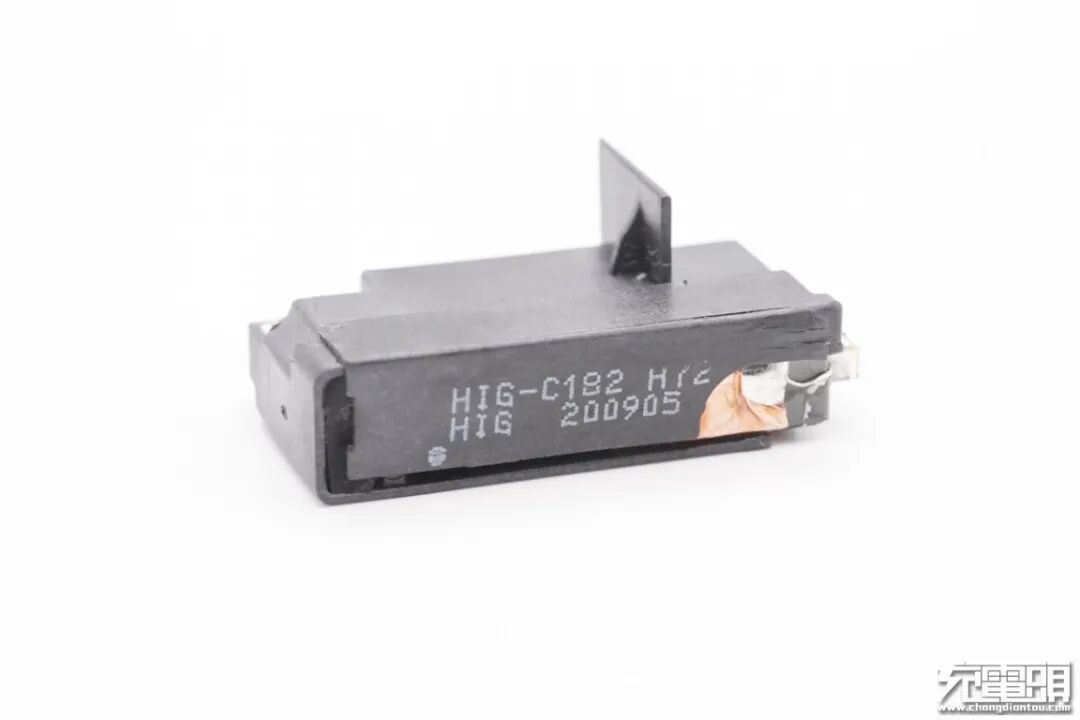

塑料壳顶部丝印有信息，从丝印可以了解到平面变压器来自嘉龙海杰。

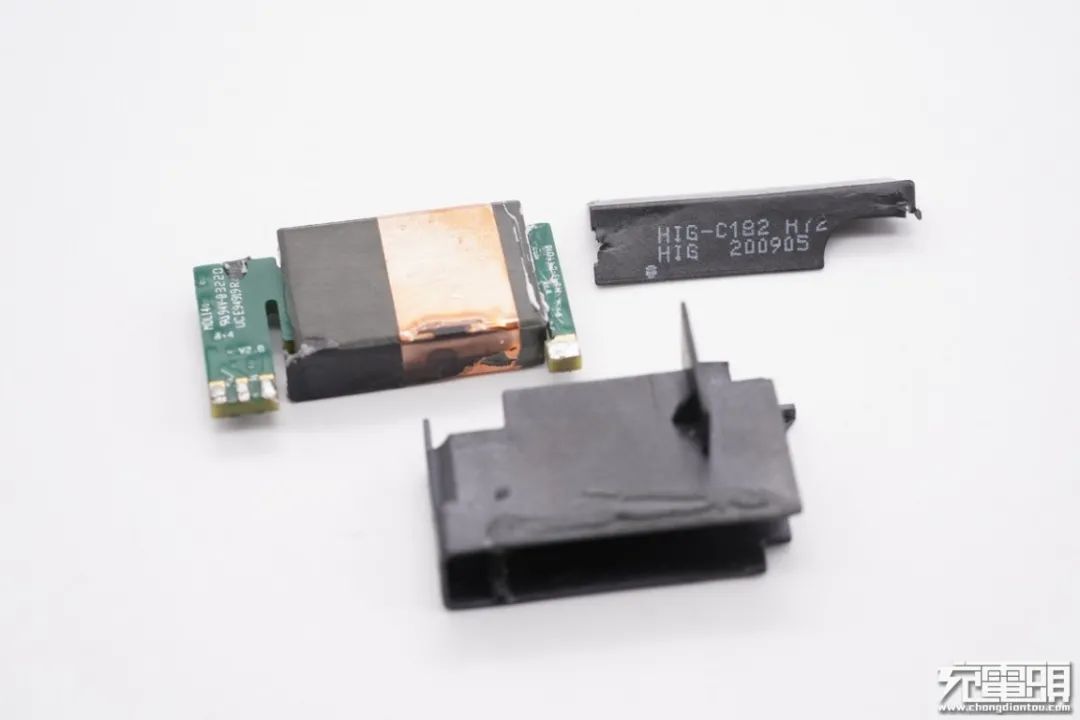

拆掉塑料壳。

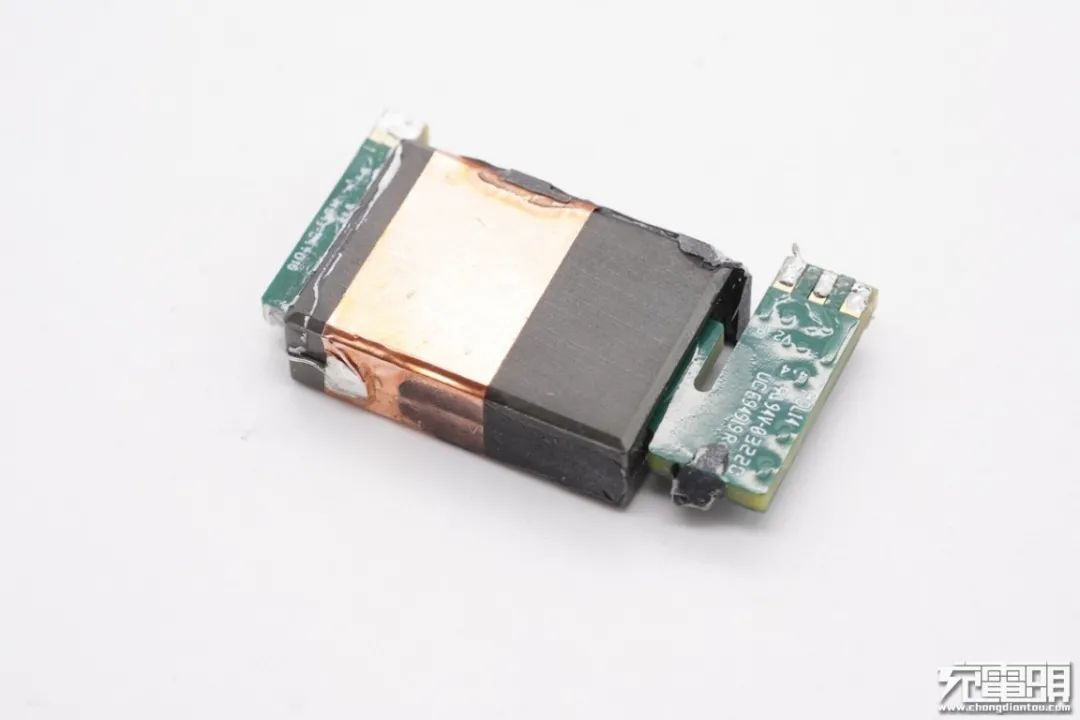

平面变压器方正扁平，有效节省电路板空间减小体积。

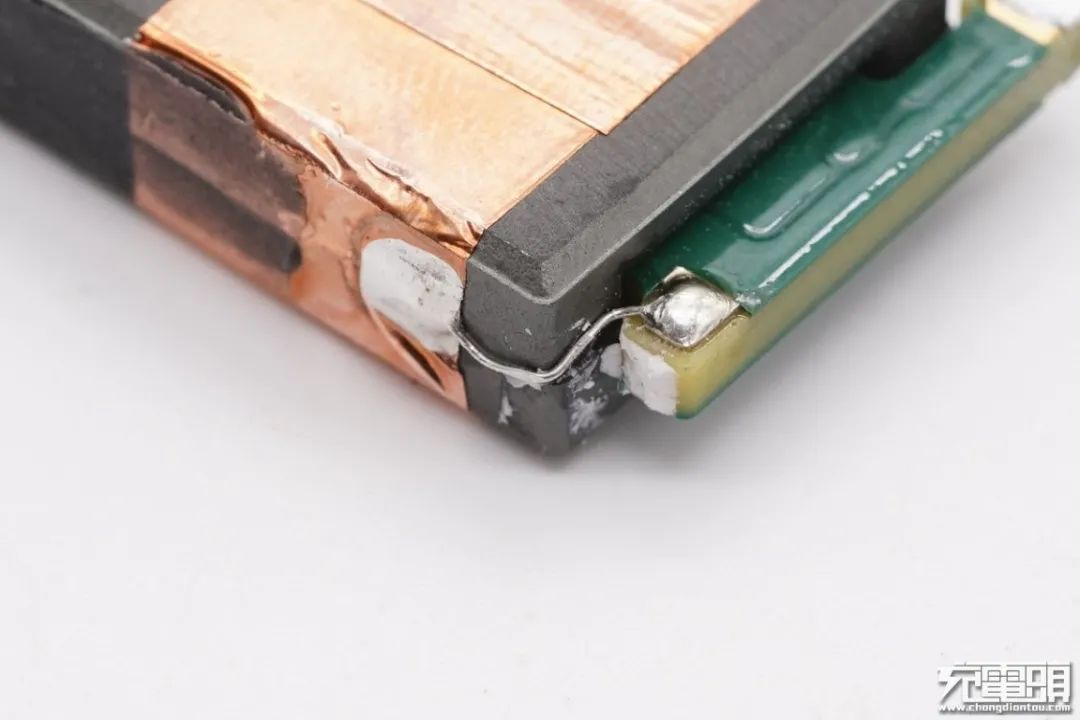

变压器磁芯上贴有铜箔，并做了接地处理。

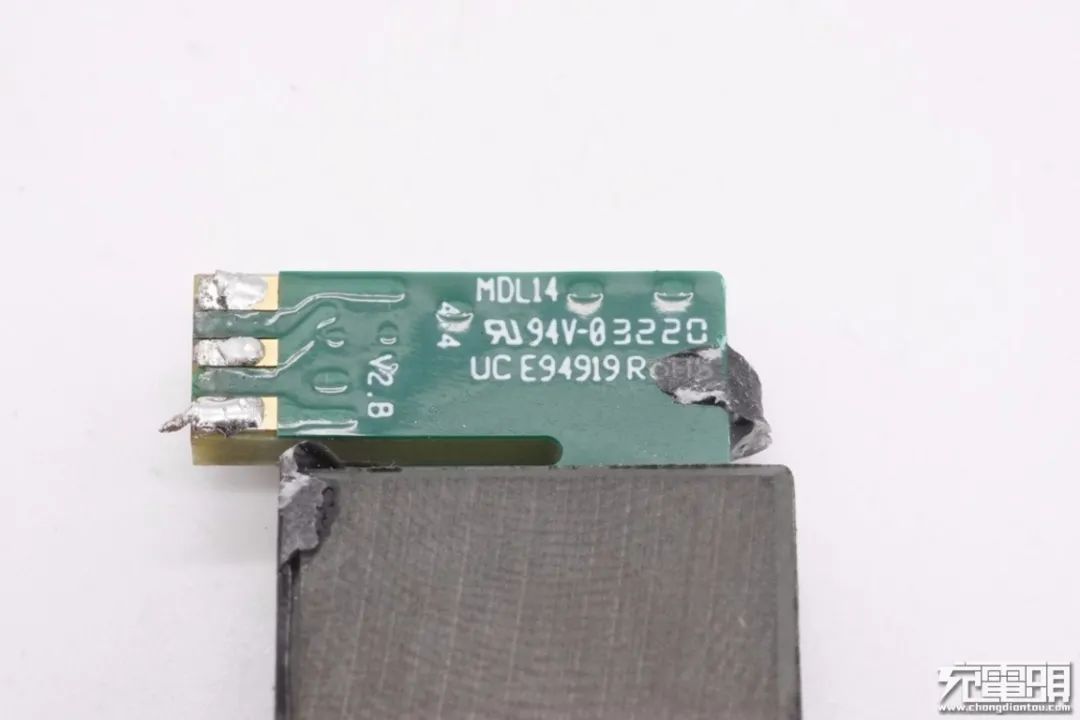

小板一端特写。通过对PCB板上UL型号（E94919）进行查询，此款平面变压器PCB来自湖南维胜科技电路板有限公司。

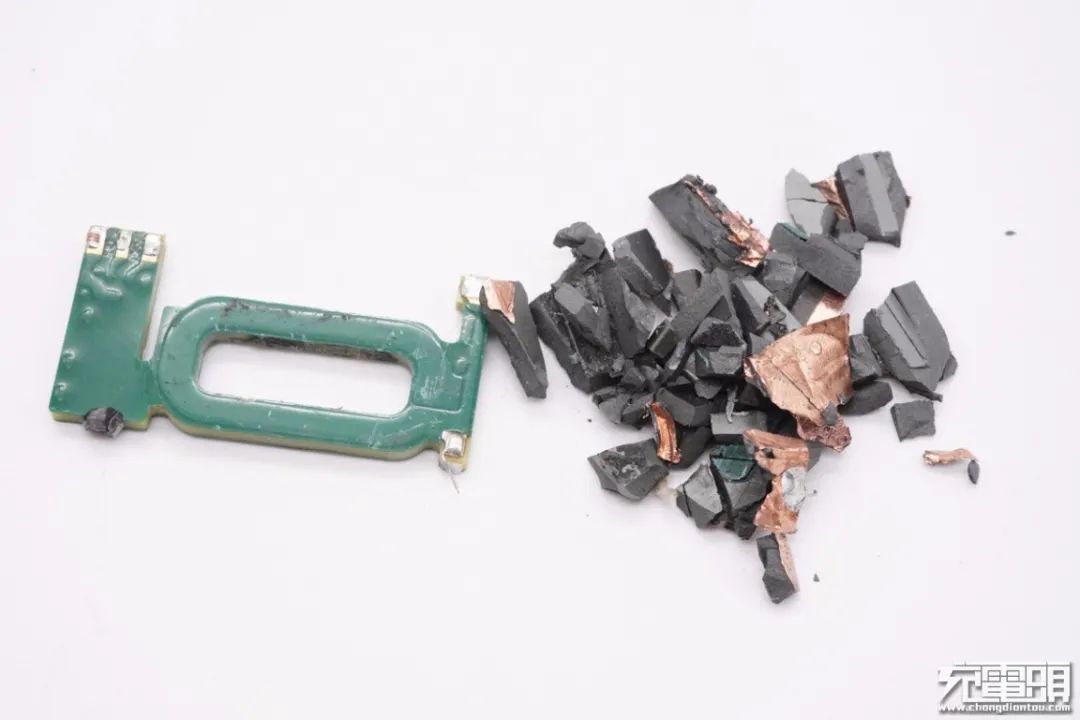

将平面变压器磁芯敲碎，取出内部PCB板。

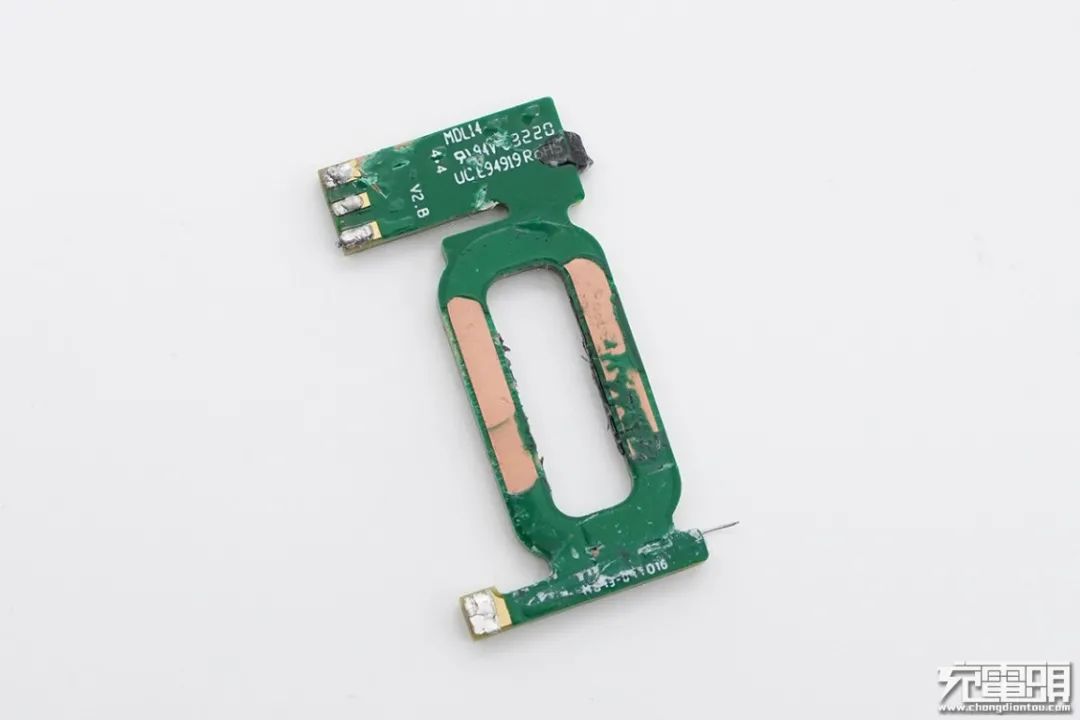

平面变压器PCB板为中间镂空设计，刮掉绿绝缘层之后可见内部的铜箔。

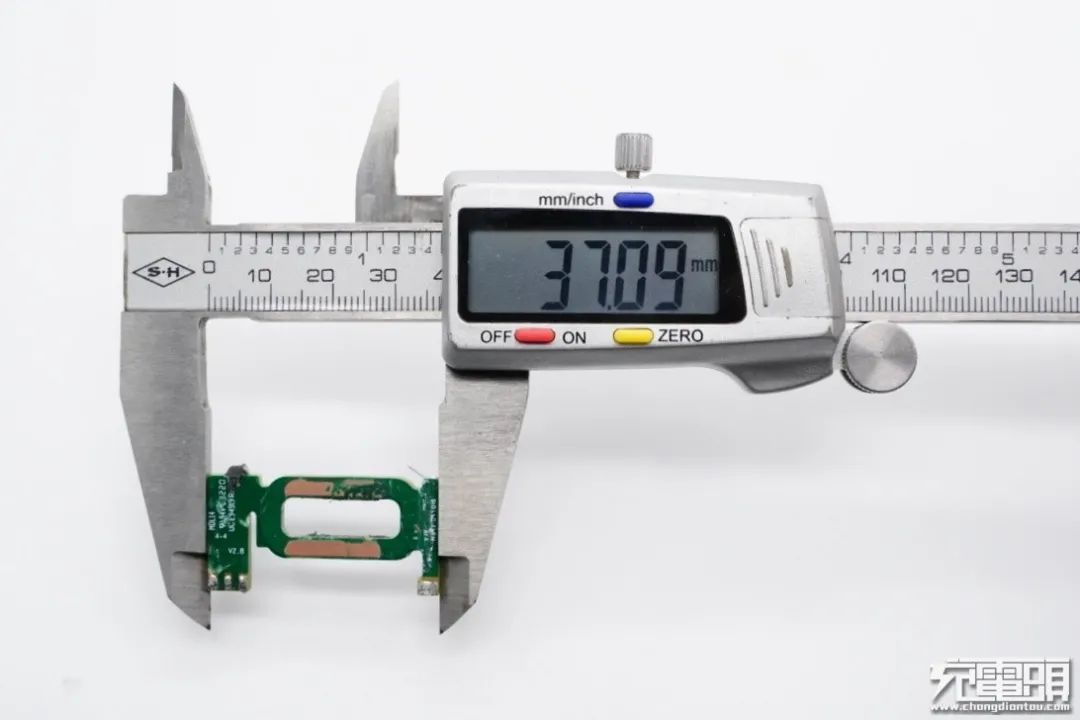

经过测量，平面变压器PCB板的长度约为37mm。

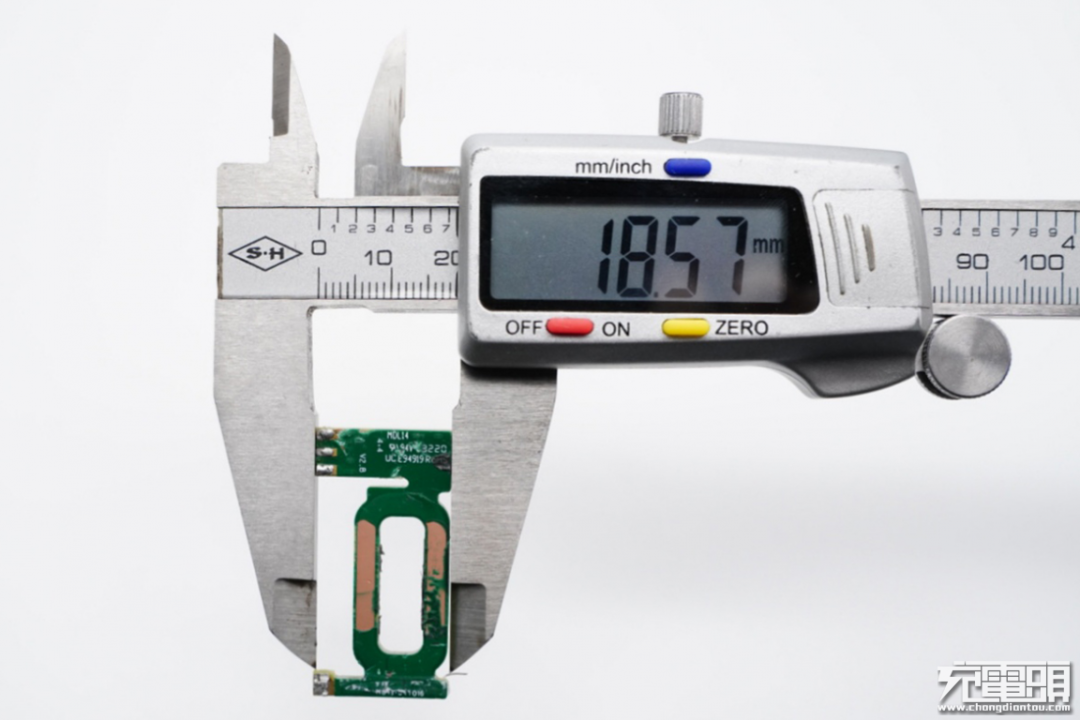

宽度约为18.6mm。

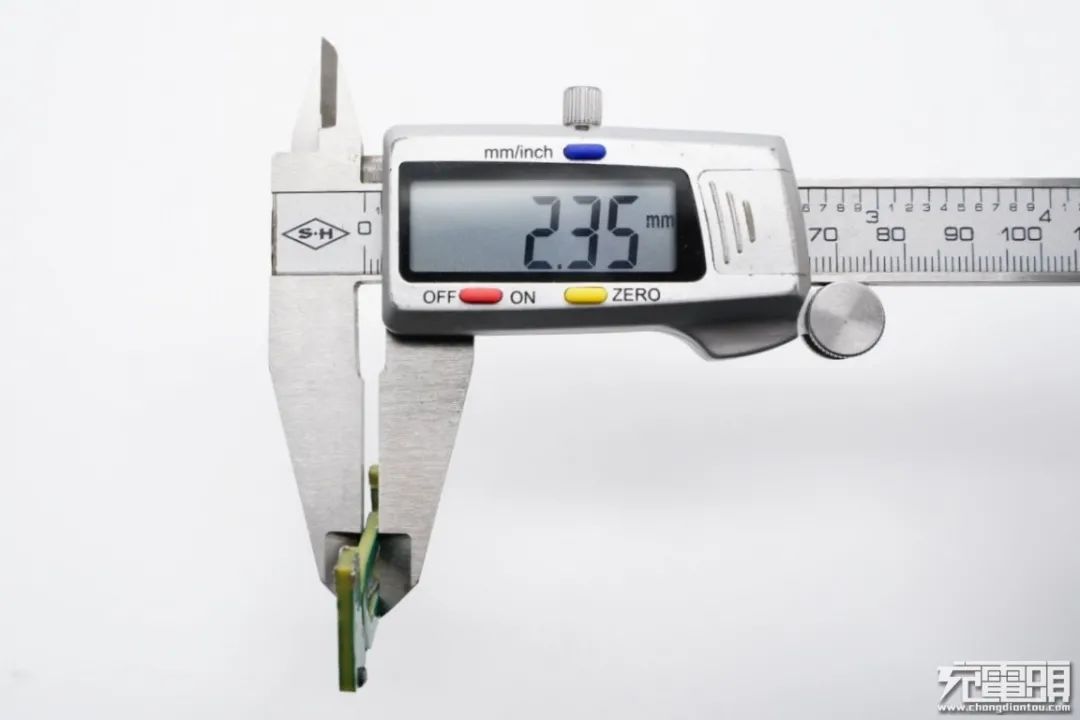

厚度约为2.35mm。

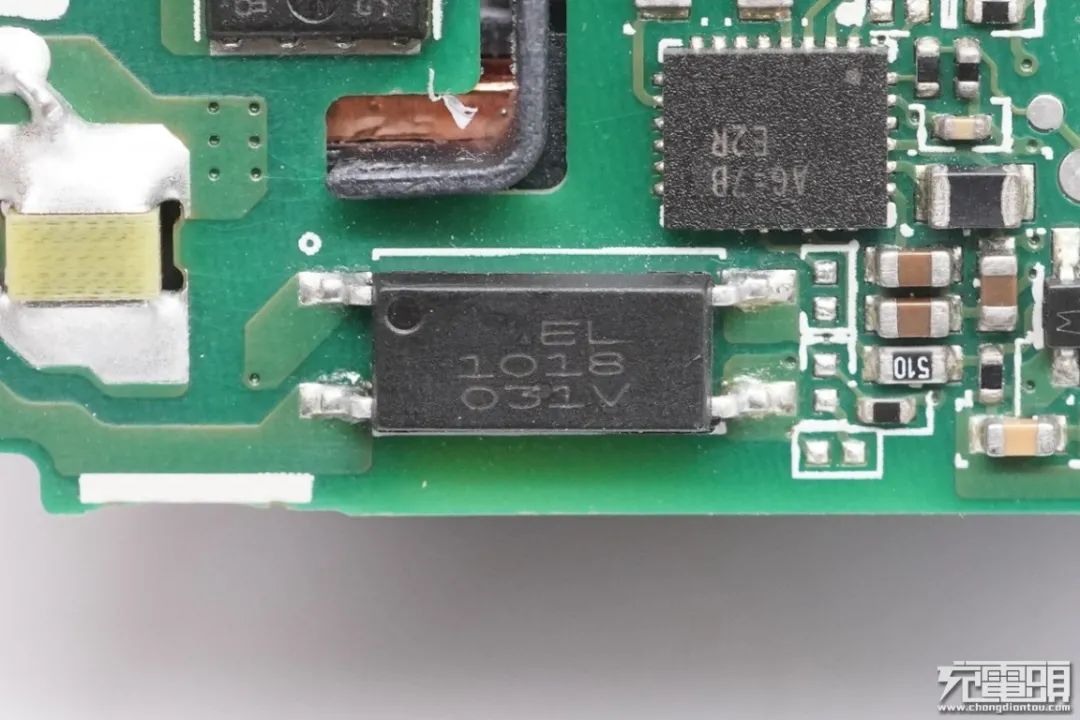

亿光EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

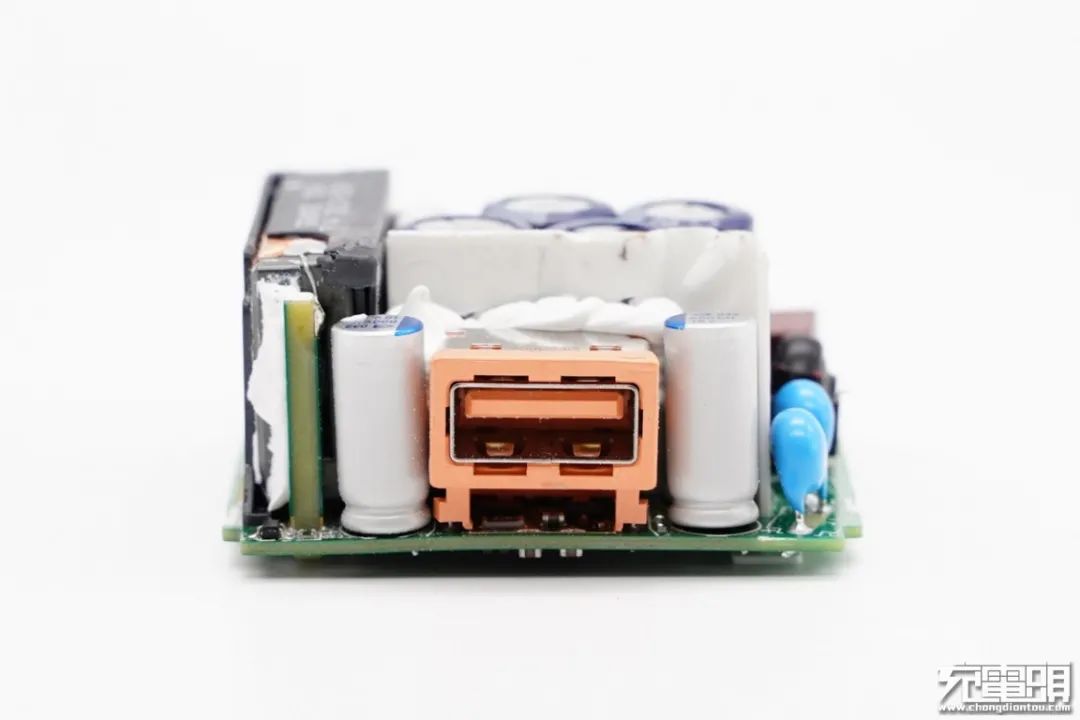

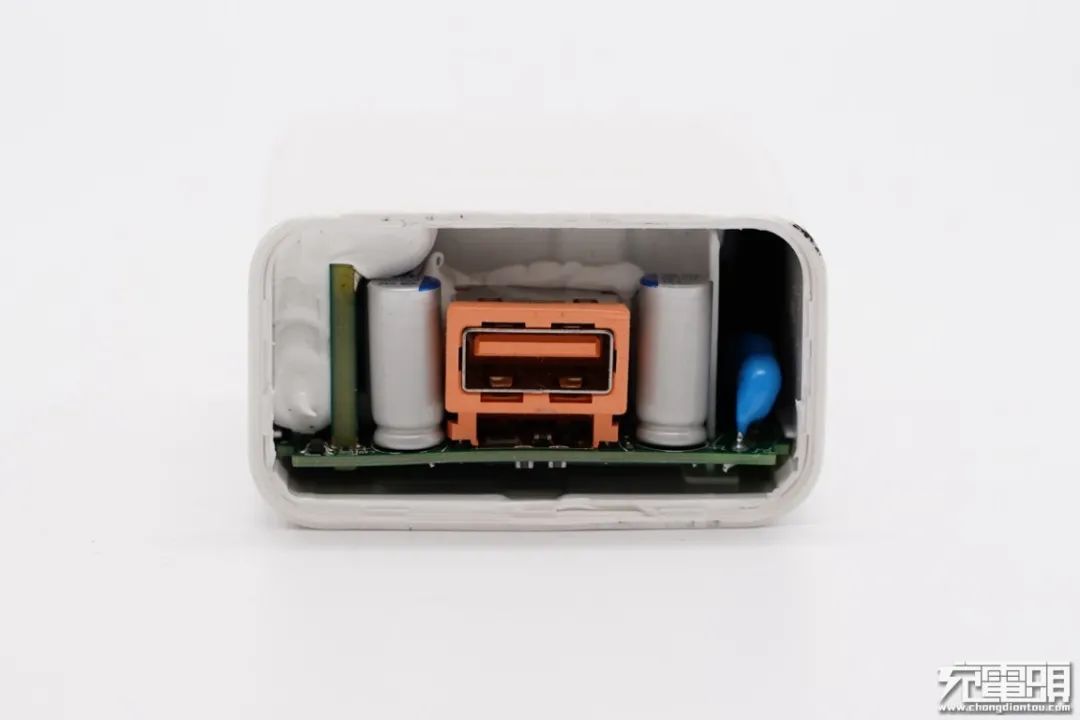

输出端一览，USB-A母座外套塑料壳和钢套加固，两侧设有Y电容和固态电容。

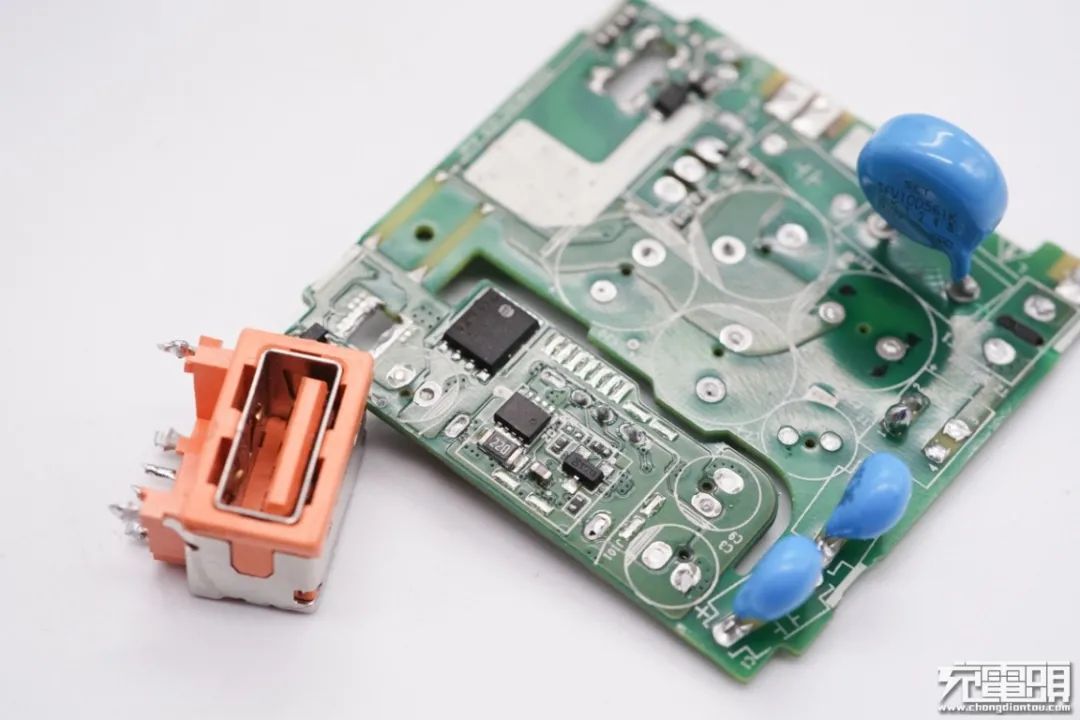

后面将USB母座拆掉，下面设有输出VBUS开关管。

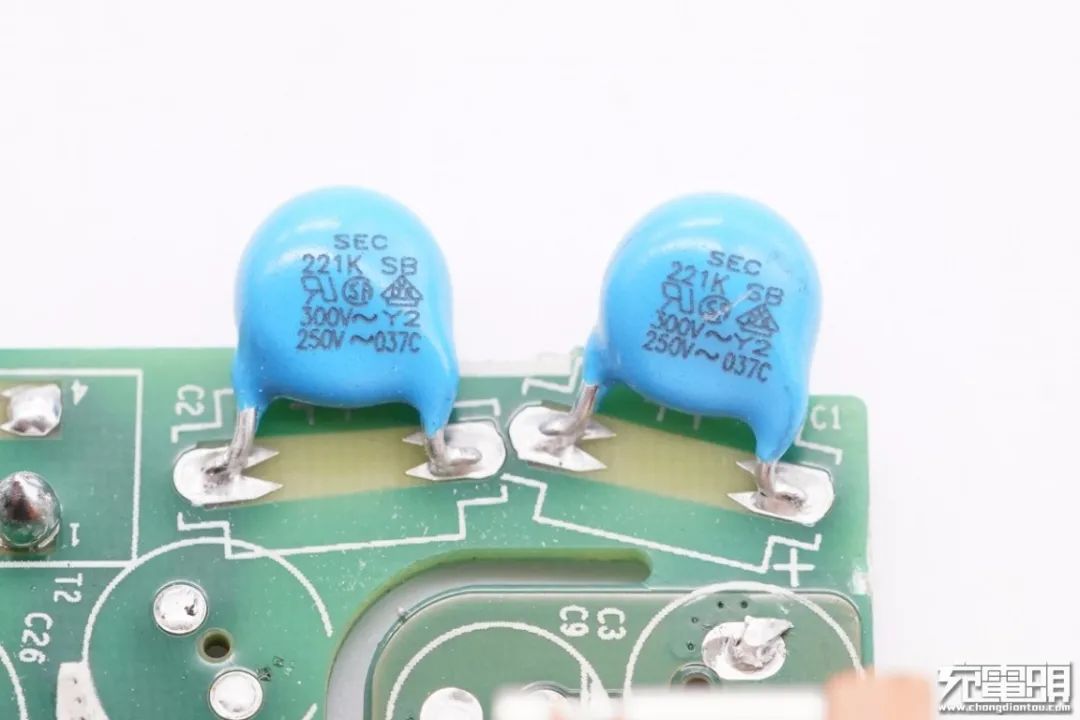

输出抗干扰蓝色Y电容，两颗串联提高耐压等级。

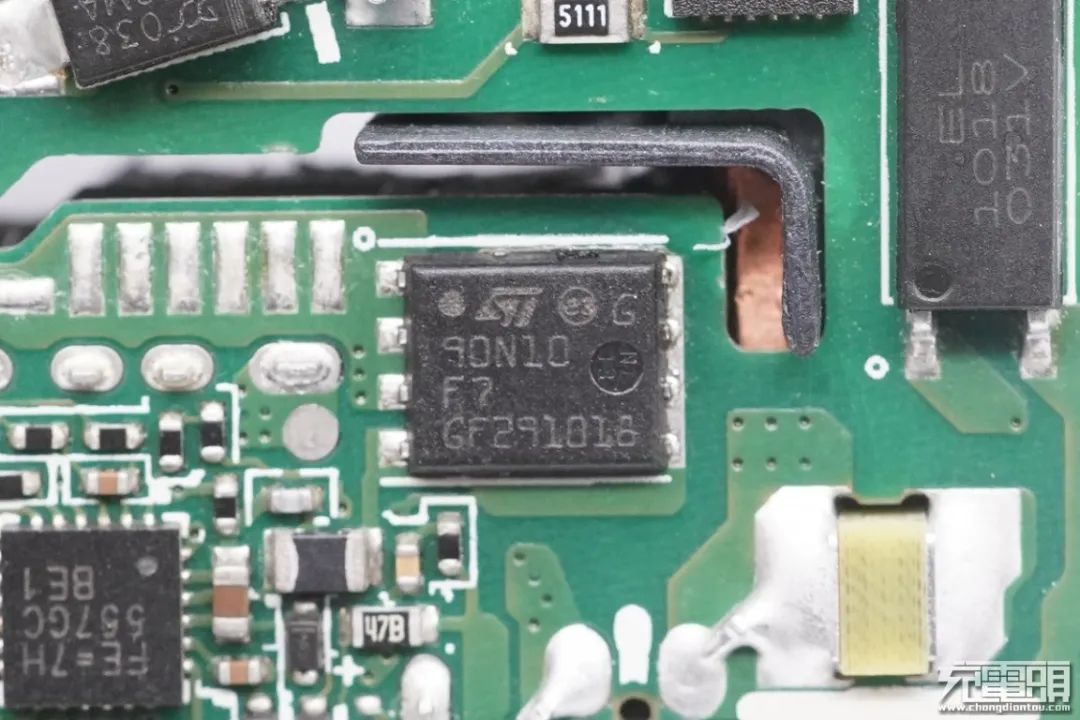

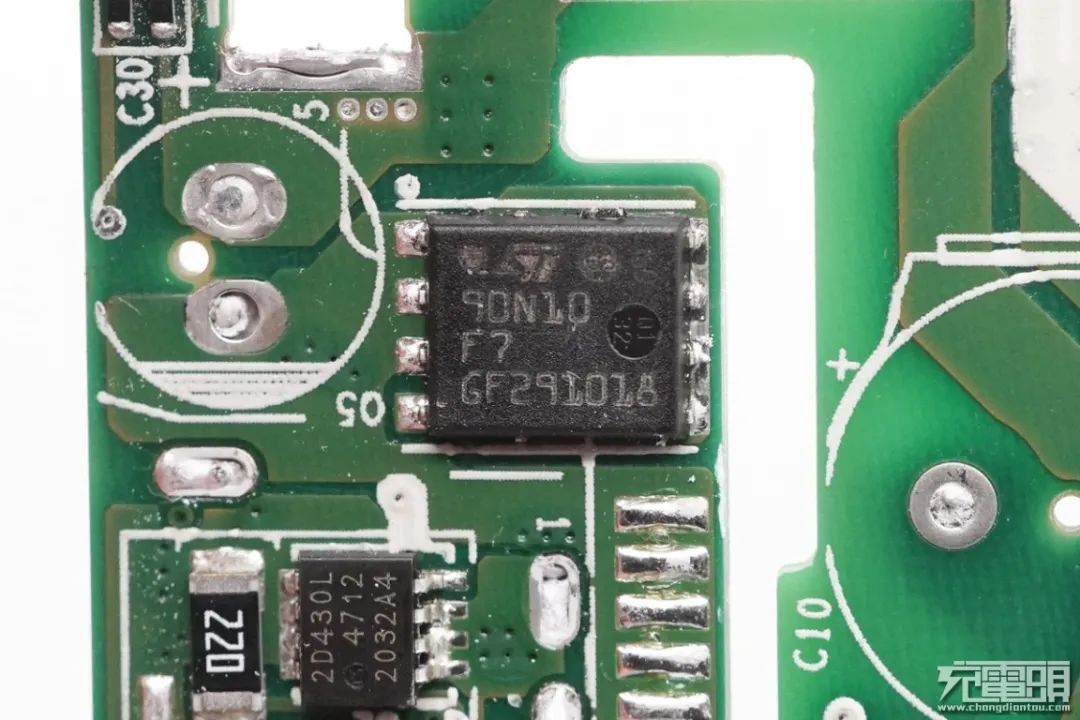

次级同步整流MOS来自ST意法半导体，型号STL90N10F7，NMOS，耐压100V，导阻8mΩ。

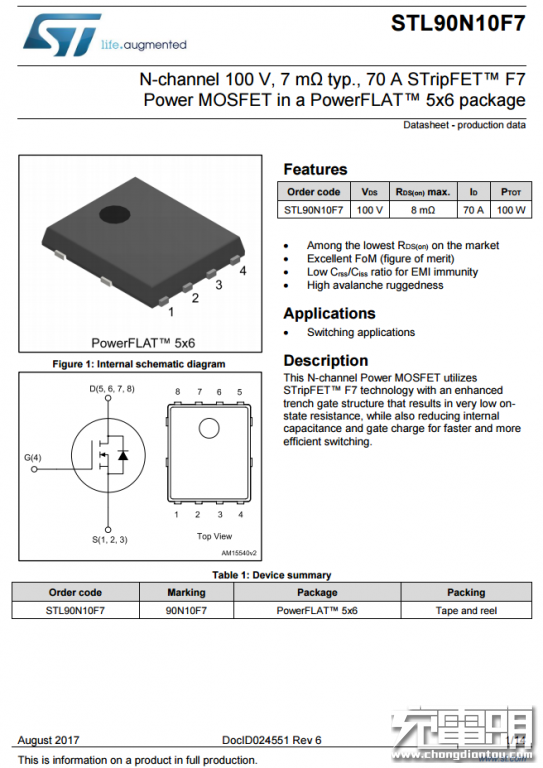

意法STL90N10F7资料信息。

主板背面还有一颗意法STL90N10F7同步整流管，两颗并联。

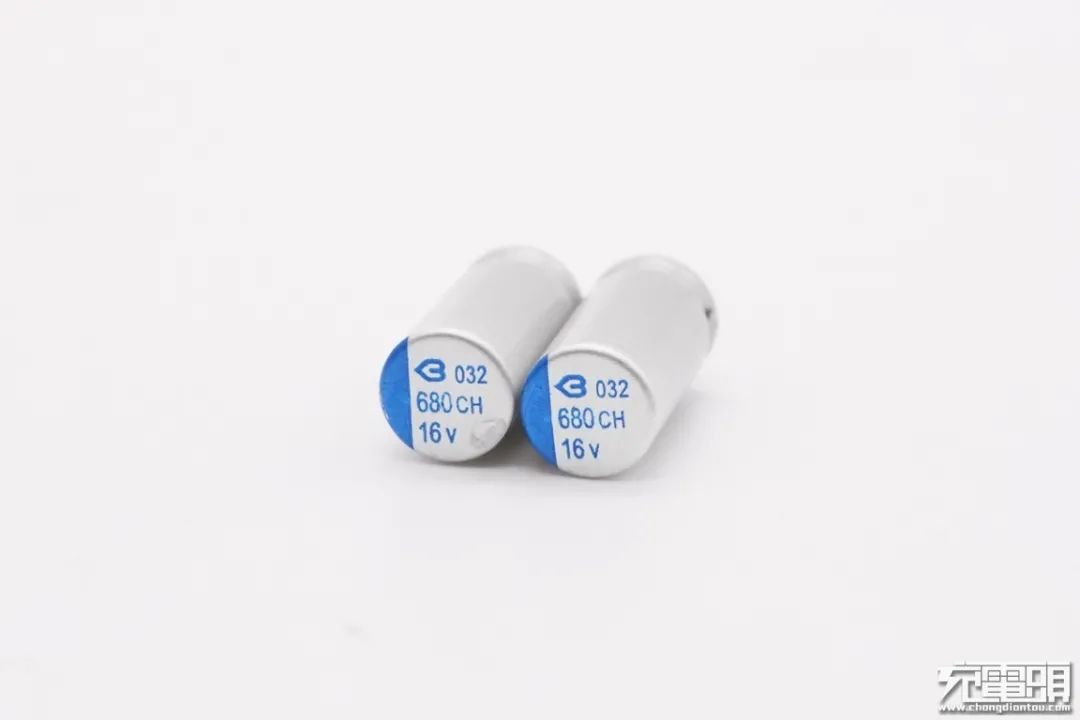

固态电容来自绿宝石，两颗规格都是16V 680μF，用于同步整流输出滤波。

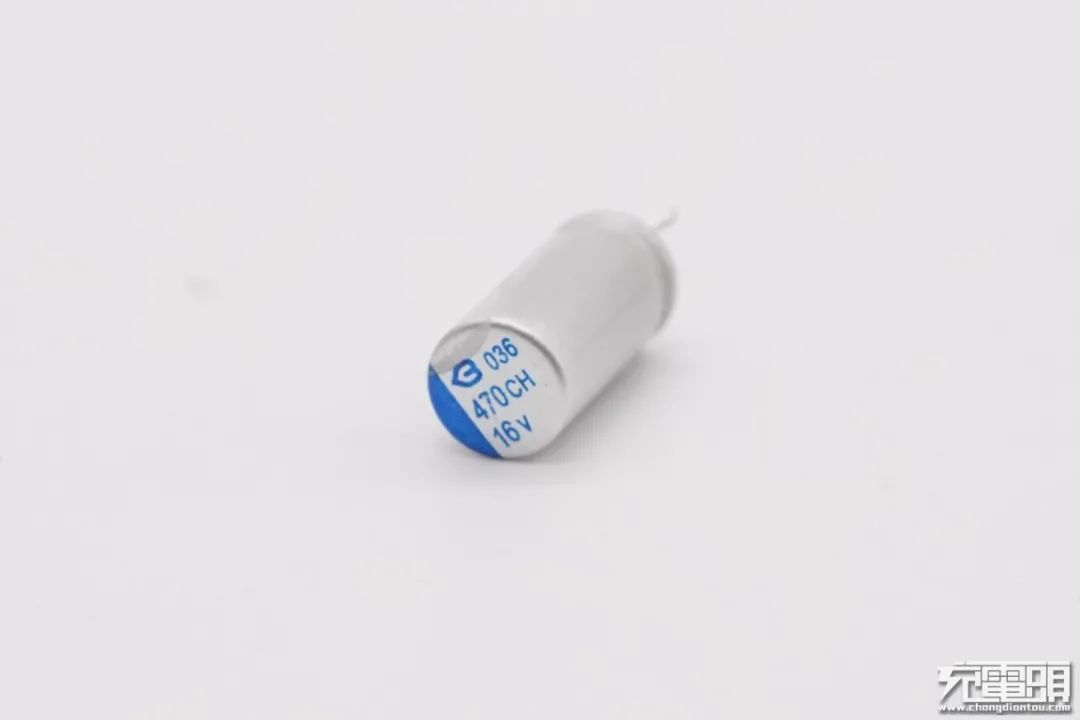

第三颗也是绿宝石品牌，规格为16V 470μF。

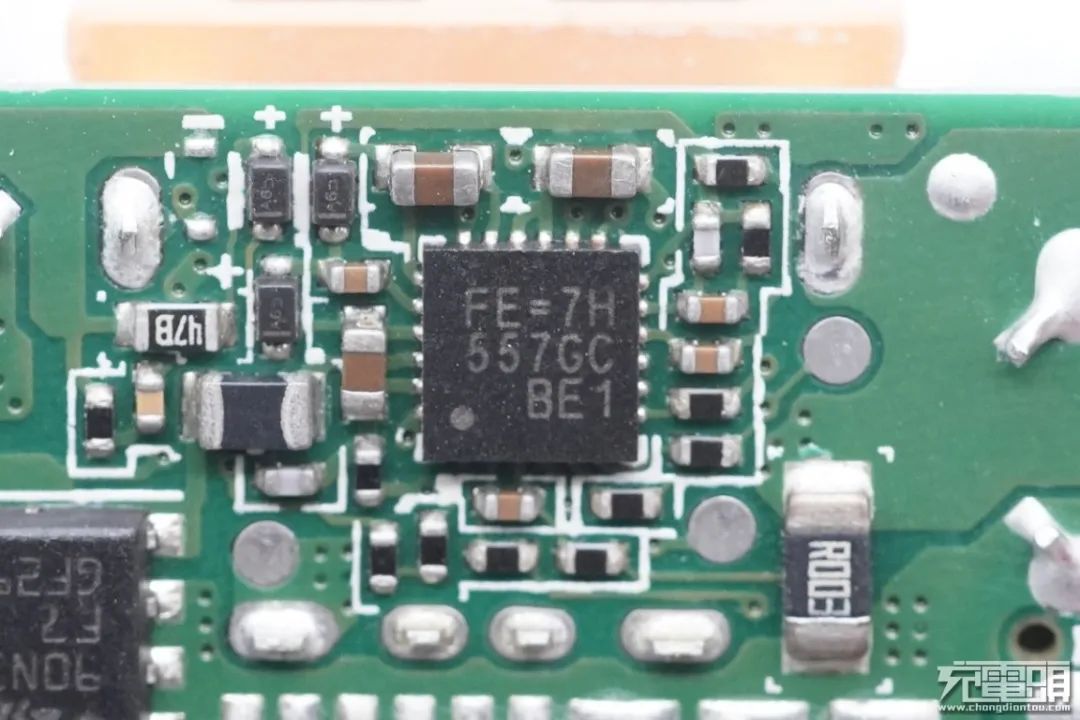

协议芯片同样来自立锜科技，丝印FE=7H，内置同步整流控制器，集成度高。

输出VBUS开关管特写，Nexperia PSMN2R4-30MLD，NMOS，耐压30V，导阻2.4mΩ。

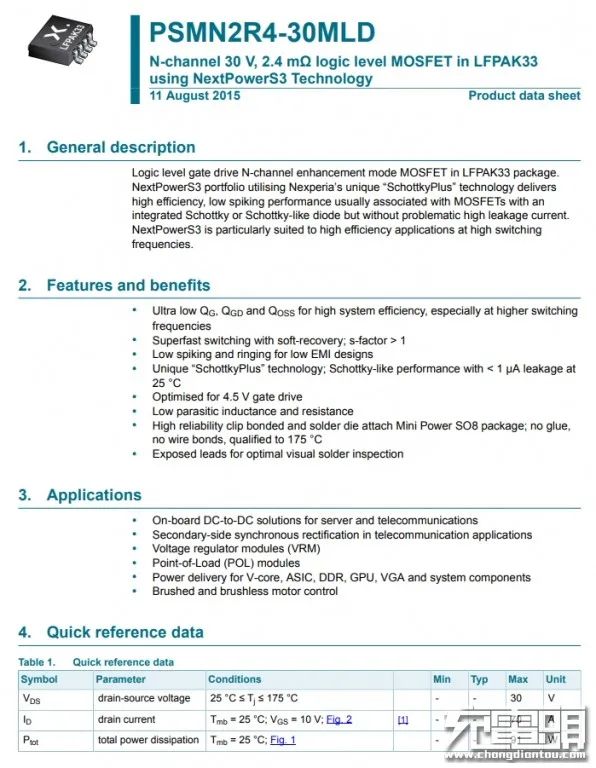

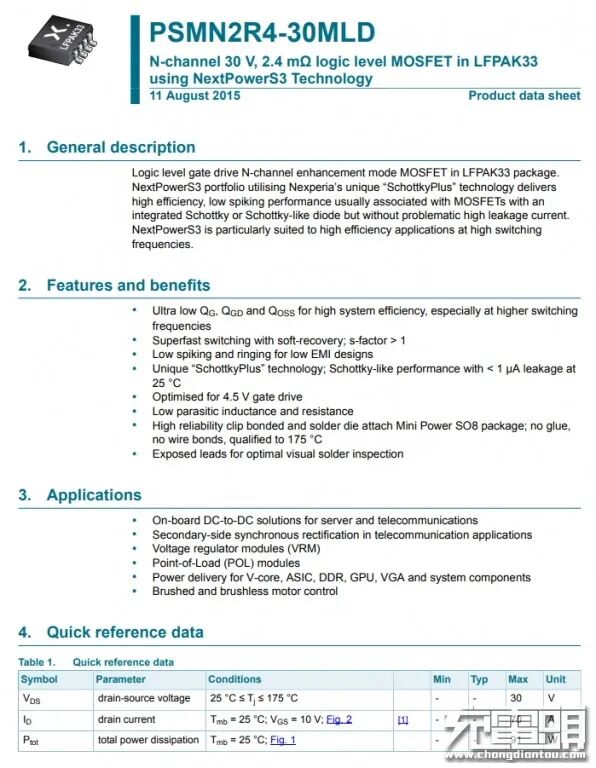

Nexperia PSMN2R4-30MLD 详细资料。

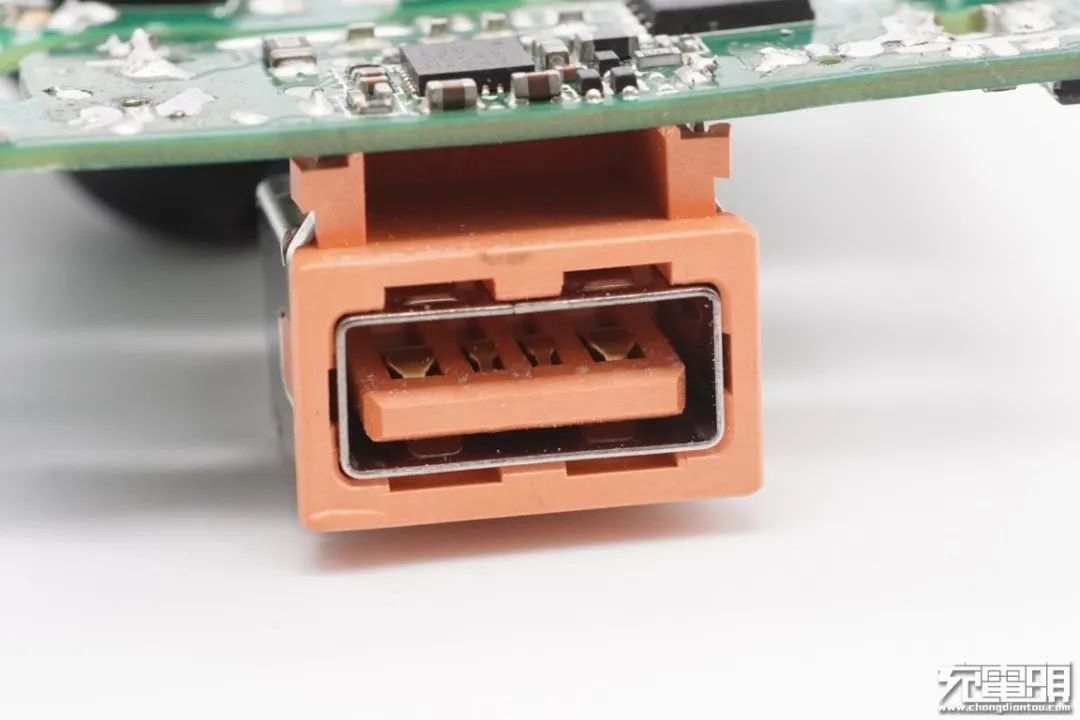

USB-A母座特写，正负极加宽设计，以便通过大电流。

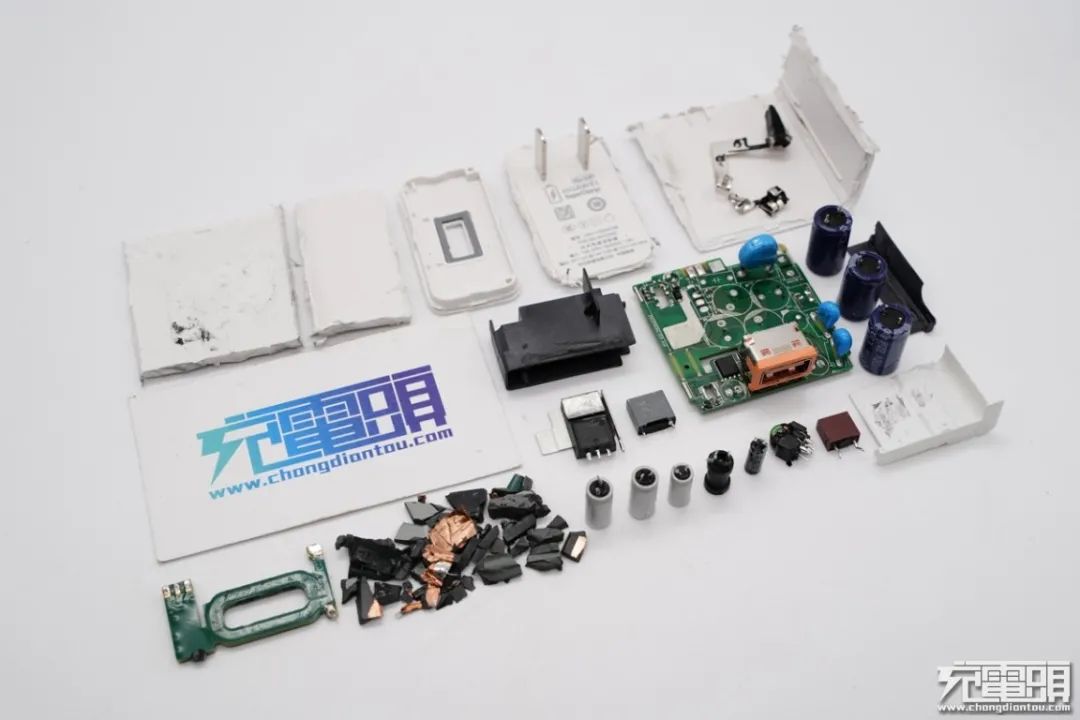

全部拆解完毕，来张全家福。

来源：充电头网
