神经形态晶体管研究进展

神经元是大脑信息处理的基本单元，突触则是神经元之间在功能上发生联系的部位，也是信息传递和处理的关键部位。从底层出发研制具有生物突触和神经元功能的固态器件与系统对于研制超低功耗“类脑芯片”和实现全新一代人工智能系统意义十分重大。其中多端口晶体管由于其独特的电容耦合机制，多元化的界面调控手段和丰富的材料选择等优点，最近引起了科研界的广泛关注。从铁电突触晶体管、双电层/电化学突触晶体管、光电突触晶体管3类器件介绍近年来神经形态晶体管的研究进展，并总结该类器件面临的机遇和挑战。

引言

人脑是一个大规模并行计算结构，通过突触传递输入信息，能够实时处理接收到的各类信息，每个突触事件仅消耗1～10fJ，其高效和超低功耗一直为全人类所惊叹。大脑由大约1011个神经元组成，每个神经元可以通过1000多个突触与其他神经元连接。这些神经元和突触连接排列在三维空间中，形成了一个复杂的信息处理神经网络，它是人类所有感知、思想和行为的基础。在当今社会，人类已经步入了大数据时代，每天都要进行大量的数据传输和储存，这些工作如今主要都依赖于传统的计算机处理系统，其功不可没，然而传统计算机也面临着许多的挑战。（1）构筑传统计算机的主要器件CMOS晶体管发展到当前工艺已经很难遵循摩尔定律了，传统计算机很难实现更小尺寸的高效处理模式；（2）传统计算机的构架遵循冯·诺依曼结构，其结构中CPU和内存是分开的。两者之间的大量数据传输不利于计算系统的效率提升，功耗降低，体积减小，即达到了“冯·诺依曼瓶颈”[1]。众所周知，相对于传统计算机，人脑能够快速处理复杂信息，同时学习和记忆，并且能耗非常低，体积很小，其高效和强大引起了众多科学家的关注[2-3]。

受大脑这样的生物超级计算机的强大能力鼓舞，利用电子器件构筑一个能够自学习低功耗类脑计算机的神经形态工程理念于几十年前就已经提出来了。发展至今，科学家们提出类脑神经计算可由两类途径实现，分别是软件模拟和硬件实现。目前基于软件模拟的方法往往需要消耗大量的能量和占据很大的空间。IBM曾用超级计算机（Blue Gene）来进行软件模拟，其电功耗高达1.4兆瓦[4]。此外，软件模拟的途径是通过计算机大量串行处理进行计算，因此不能高效地模拟神经网络的并行处理机制。基于硬件实现的途径是利用高集成度的电子器件来构建人工神经元网络。突触作为神经元的功能连接部位，能够高效地处理和传递信息，也是计算和学习的基本单位。因此，设计并制备出具有突触功能的电子器件装置对于实现类脑计算体系存在着非凡的意义。

神经系统中，突触作为一种特殊的结构，它能够将电信号转化为化学信号，再转化为电信号，从而进行神经元之间的信息传递。根据后神经元响应的电信号不同可分为兴奋性突触电流/后电位（excitatory post-synaptic current/potential, EPSC/EPSP）和抑制性突触后电流/后电位（inhibitory postsynaptic current/potential,IPSC/IPSP）。前神经元和后神经元之间的连接强度被定义为突触权重，许多突触权重变化的研究统称为突触可塑性。根据保留时间的不同，突触可塑性可以简单地分为短程可塑性（short-term plasticity,STP）和长程可塑性（long-term plasticity, LTP）。STP发生在毫秒到分钟之间，是神经网络计算功能的生理基础。双脉冲易化（pairedpulse facilitation,PPF）是STP的一种表现形式，当第二个输入信号跟第一个输入信号时，突触后信号被放大。PPF可参与一些神经元任务，如简单的学习和信息处理。LTP表示持续几个小时或更长时间的可塑性变化，将给神经网络带来永久性的变化，从而使大脑能够存储大量的信息。Hebb假设认为持续和反复刺激突触前神经元，可导致突触后神经元突触传递效率的提高[5]。时间依赖突触可塑性（spiketiming-dependent plasticity,STDP）概念的提出进一步完善了Hebb的理论，指出突触前和突触后尖峰的时间关系可以调节突触权重[6]。除STDP外，频率依赖突触可塑性（spike-rate-dependent plasticity,SRDP）是另一个基本的学习机制，突触权重可以通过控制突触前脉冲频率来改变，高于特定频率阈值的高频突触前脉冲将引起突触后反应增强，而低于特定频率阈值的低频突触前脉冲会导致这种反应的抑制[7]。

近年来，大量的电子器件被构筑出来模拟突触塑性以期其在类脑神经形态工程中的突破和应用。其中两端器件如忆阻器、相变存储器、原子开关等，由于它们具有结构简单、功耗低、物理体积小、易于大规模集成等优点已被广泛应用于模仿突触功能[8-9]。然而，这些器件很难同时执行信号传输和自学习功能，大大阻碍它们在先进类脑神经形态工程中的进一步应用[10]。三端/多端突触晶体管不仅克服了二端器件很难同时执行信号传输和自学习的缺点，还具有稳定性好、测试参数相对可控、运行机制清晰、可由多种材料构成等优点[11]。通过适当的材料选择和结构设计，三端/多端突触晶体管可以将外界的刺激（光、压力、温度等）转换成电信号，从而实现对外界环境直接响应的人工突触[12-13]。此外，模拟需要多端操作的并行学习和树突整合可以很容易地在基于三端/多端突触晶体管的人工突触中实现，这为开发具有较少神经元件的神经网络开辟了可能性。因此，三端/多端突触晶体管可能比其他类型的器件更适合模拟突触功能。基于三端/多端突触晶体管的人工突触的研究越来越受到重视，但这一领域还处于起步阶段。本文综述和讨论了包括铁电突触晶体管、双电层/电化学突触晶体管和光电突触晶体管在内的三端/多端晶体管的工作原理和近年来的主要进展，以期对今后的研究有所启发。

铁电突触晶体管

铁电场效应晶体管（ferroelectric field-effect transistors,FeFETs）具有编程速度快、无损读出、开关比大、低功耗等优点，在人造电子突触仿生学方面有广泛的应用前景[14]。FeFETs应用于突触晶体管的工作原理是由于具有高介电常数能够自发极化的铁电材料作为其绝缘层，通过电压可以调控铁电材料的极化状态，从而改变沟道载流子密度，而沟道电导非易失性改变实现了突触功能的模拟。此外，每一个脉冲电压都会改变铁电材料的细微极化状态，因此也会在沟道中得到不同的电导。利用这种多级化非易失性的变化可用于记录突触权重，许多科学家利用这一性质模拟了突触的STDP学习功能。

2014年，Kaneko等[15]提出基于ZnO/Pr(Zr,Ti)O3/SrRuO3/Pt结构的铁电晶体管构筑神经网络。利用铁电材料Pr(Zr,Ti)O3(PZT)的多极化效应可调控晶体管中沟道ZnO中电导的大小，这种调节变化可保持很长的时间，类似长程可塑性。使用此铁电晶体管成功地模拟了生物突触中的STDP学习规则，此外为了实现模式识别功能利用此器件搭建了神经网络结构，其原理是由于STDP学习规则进行了学习和记忆，其网络结构中的权值分布会发生改变，进行识别操作过程时，当输入一定模式时，神经网络会召回最接近曾经学习过的模式形成输出信号。虽然基于PZT的铁电晶体管在模拟突触方面表现出很好的塑性行为，但其固有的铅含量，不可避免地会给人类和环境带来危害。近年，Kim等[16]报道了一种如图1（a）所示以24nm HfZrOx为铁电绝缘层10nm InGaZnO为沟道层的突触晶体管。HfZrOx首先由ALD在280℃的腔体温度下沉积，然后在400℃氮气氛围下退火1min形成铁电绝缘层。通过改变施加的电压脉冲的振幅，可以精细地调制通道的电导。此外，如图（1b）所示构筑的铁电晶体管表现出很好的增强和抑制塑性，例如高的模拟状态数（64）、良好的线性（Ap,-0.8028；Ad,-0.6979）和Gmax/Gmin比值>10。受其良好性能的鼓舞，设计了一个如图1（c）所示具有400个输入神经元、100个隐藏神经元和10个输出神经元的多层感知器神经网络。经过多阶段训练，实现了手写数字91.1%的识别准确度，接近理想突触神经网络94.1%的识别率，如图1（d）所示。氧化物铁电材料通常需要较高的结晶温度，这限制了其在塑料基板上大面积电子器件的应用。此外，其固有刚性也限制了其在柔性和可穿戴电子设备领域的应用。

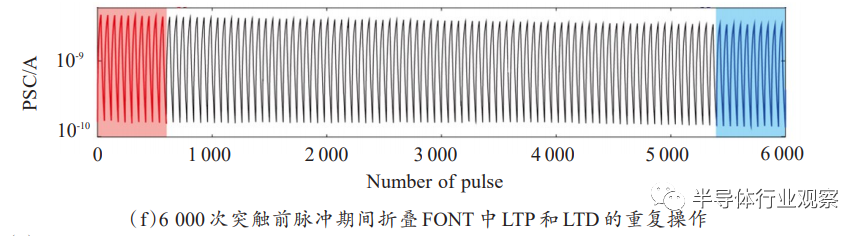

图1.无机铁电晶体管的神经形态应用

与氧化物铁电体相比，有机铁电体可以克服氧化物铁电体的这方面的局限性。Jang等[17]报道了以有机PVDF-TrFE薄膜作为铁电绝缘层的超薄（500nm）突触晶体管，如图（2a）所示。它可以独立存在，无需基底或封装层，利用简单的干法剥离和粘贴方法，所制备的器件可以稳定地转移到如图2（b）所示的二氧化硅、纺织品、牙刷、果冻、糖果等各种均匀和不均匀的基板上。通过对有机铁电绝缘层的极化调节，成功地实现了短程可塑性（STP），长程可塑性（LTP），长程抑制（LTD），时间依赖突触可塑性（STDP）等重要的突触功能，如图2（c）～（e）。为了验证超薄有机突触晶体管能在苛刻的弯曲条件下保持其稳定的突触功能，他们在R=50µm，ε=0.48％的折叠条件下测试了器件突触的突触塑性，图2（f）展现了苛刻的弯曲条件下施加6000个脉冲器件表现出稳定的长期增强和长期抑制突触塑性。这项工作表明了超薄柔性有机人工铁电突触器件是实现未来可穿戴智能电子的关键技术之一。

图2.超薄柔性有机铁电晶体管的突触塑性

双电层/电化学突触晶体管

双电层/电化学突触晶体管（electric-double-layer/electrochemical synaptic transistors）由于其栅介质层中离子可以自由移动，在电场诱导作用下进行迁移、积聚进而改变沟道导电特性。晶体管中的栅电极可以看作是突触前膜，沟道层可以看作是突触后膜，沟道电导可以看作是突触重量，这种类似于突触的工作模式使其在低功耗，柔性突触仿生学领域展现了广泛的应用前景。在外电场作用下界面处由于静电耦合积累电荷层的晶体管称为双电层薄膜晶体管[18]，而对于有些离子可渗透的半导体，当施加的外电场过大，离子可从栅介质层中渗透进沟道层中进而改变沟道电导的工作原理是电化学掺杂，其晶体管称之为电化学薄膜晶体管[19]。突触电子学中常用易失性的静电耦合作用和非易失性的电化学掺杂/脱掺杂这两种机制来模拟突触的短程和长程可塑性。此外，双电层/电化学突触晶体管一个出众的方面是在低功耗方面已经能够实现生物学中单个突触事件的能量消耗（大约10fJ/spike）[20]，这为实现超低功耗突触器件打下了坚实的基础。

无机半导体具有良好的稳定性和较高的载流子迁移率，在三端双电层/电化学突触晶体管中彰显着巨大的应用潜力。近年来用于突触器件的无机半导体材料有很多，包括碳纳米管[20]，石墨烯[21]，二硫化钼[22]，铟锌氧[11]，铟镓锌氧[23]等。碳纳米管具有纳米尺寸和独特的电学性质，被认为是未来电子电路中替代硅的潜在材料。2013年，Kim等[20]报道了以碳纳米管作为沟道层，氢掺杂聚乙二醇单甲醚（PEG）作为栅介质层的突触晶体管，其结构示意图如图3 （a）所示。在施加电压脉冲之前，聚合物中的氢离子是随机分布的。当正电压脉冲作用于碳纳米管突触器件的栅极时，氢离子开始定向移动，最终由于静电耦合效应形成双电层，进而调节碳纳米管沟道中载流子浓度，导致沟道电流的增加。脉冲结束后，由于浓度梯度的存在，电解质/沟道界面附近的氢离子会从界面处开始慢慢扩散，使沟道电流继续减小直至稳定，如图3（b）。基于离子迁移和非易失性静电耦合效应，该晶体管成功地模拟了EPSC、PPF、动态逻辑、长程增强塑性、长程抑制塑性和STDP等典型的突触功能。

图3.碳纳米管突触晶体管示意图及突触前电压脉冲触发的EPSC

石墨烯具有优异的热稳定性、超薄的层状结构和良好的力学性能，是一种应用于高集成度柔性电子器件领域的理想材料。Sharbati等[21]利用聚氧化乙烯（PEO）中的LiClO4作为固体电解质，被剥落下来的石墨烯原子层作为沟道层。栅电极模拟突触前膜，固体电解质模拟神经元间传导离子的突触裂缝。通过控制石墨烯层中锂离子的浓度，实现了对石墨烯器件电导的可逆精确调节。在这个电化学石墨烯突触器件中模拟了突触的增强和抑制塑性。当向石墨烯器件施加50pA、10ms的输入电流时，沟道电阻立即下降30Ω，然后衰减到稳定状态，此时的电阻比初始状态小10Ω，这种现象模拟了兴奋性突触的突触权重变化，电导的永久性变化是锂掺杂的非易失性造成的。在应用一系列不同参数的脉冲后，还观察到LTP和LTD行为。STDP塑性也在这种电化学突触中通过应用双脉冲可编程方案得到了证实。种种突触行为的成功模拟预示着这种电化学石墨烯突触晶体管有可能成为神经形态计算的硬件实现方案之一。近年来，原子层状的2D材料已经引起了纳米器件的广泛关注，在各类先进的电子器件方面表现出很好的应用前景。Jiang等[22]制备了一种以聚乙烯醇（PVA）质子传导电解质为栅介质层的多栅调控2D MoS2突触晶体管。共面金属电极2DMoS2分别被认为是突触前膜和突触后膜。通过调控多个突触前输入端可以在这样的2D MoS2神经形态晶体管中进行时空耦合。基于2D MoS2的器件中已经成功模拟了EPSC、PPF、动态滤波器、时空信号树状积分等突触行为。此外，乘法神经编码和神经元增益调制也被成功证明。这种2D MoS2神经形态装置对于在二维纳米级神经形态认知系统中实现有趣的人工智能具有重要意义，如方向选择性、目标识别、感知处理等。

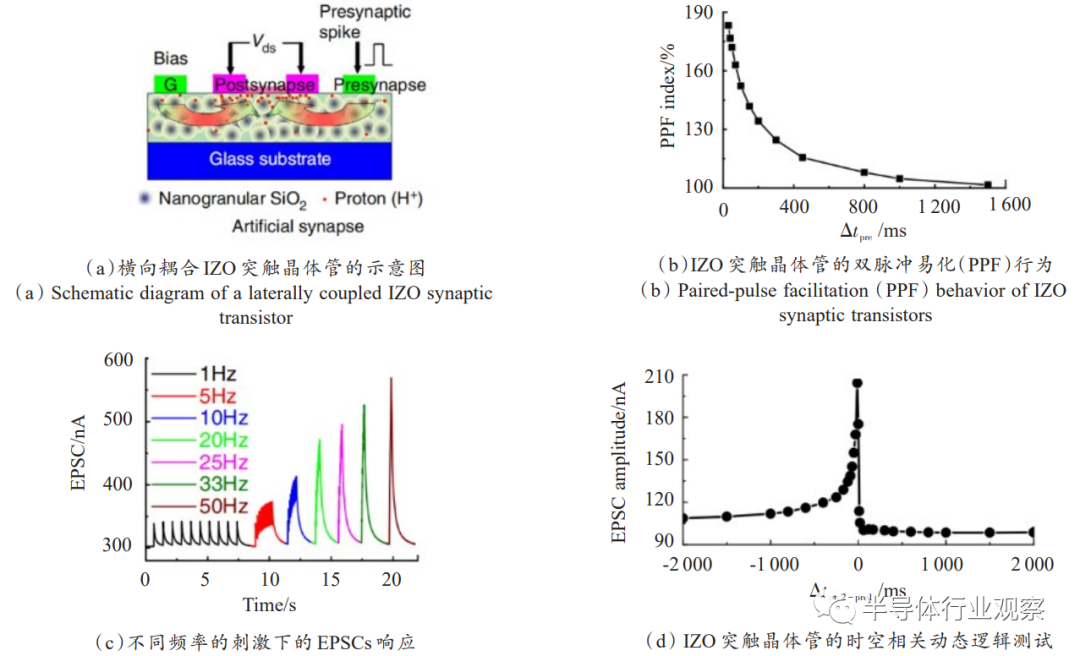

金属氧化物半导体由于其高的载流子迁移率、优异的光学透明性、良好的稳定性以及可大面积制备等优点使其成为人工突触晶体管的潜在候选沟道材料。其中铟锌氧（IZO）和铟镓锌氧（IGZO）是应用最广泛的氧化物材料。Zhu等[11]提出了一种基于磷（P）掺杂纳米颗粒SiO2薄膜质子横向耦合效应的IZO突触晶体管。如图4（a）所示，不需要底部导电，并且栅极电压可以仅通过一个横向双电（EDL）电容直接耦合到IZO半导体实现横向调控。使用该器件模拟了一系列短程可塑性行为，包括两个脉冲时间间隔Δtpre越小可获得较高的PPF数值的双脉冲易化（如图（4b）所示），高频信号越多，突触权重在短时间内增加越多的高通滤波行为（如图4（c）所示）以及时空相关动态逻辑测试（如图4（d））。此外，这种横向耦合的突触晶体管可以很容易扩展到多个输入栅极，以构建突触相互作用的功能。这里提出的这种基于质子传导电解质的横向耦合IZO晶体管对突触电子学和神经形态工程具有重要意义。

图4.横向耦合IZO晶体管的突触塑性

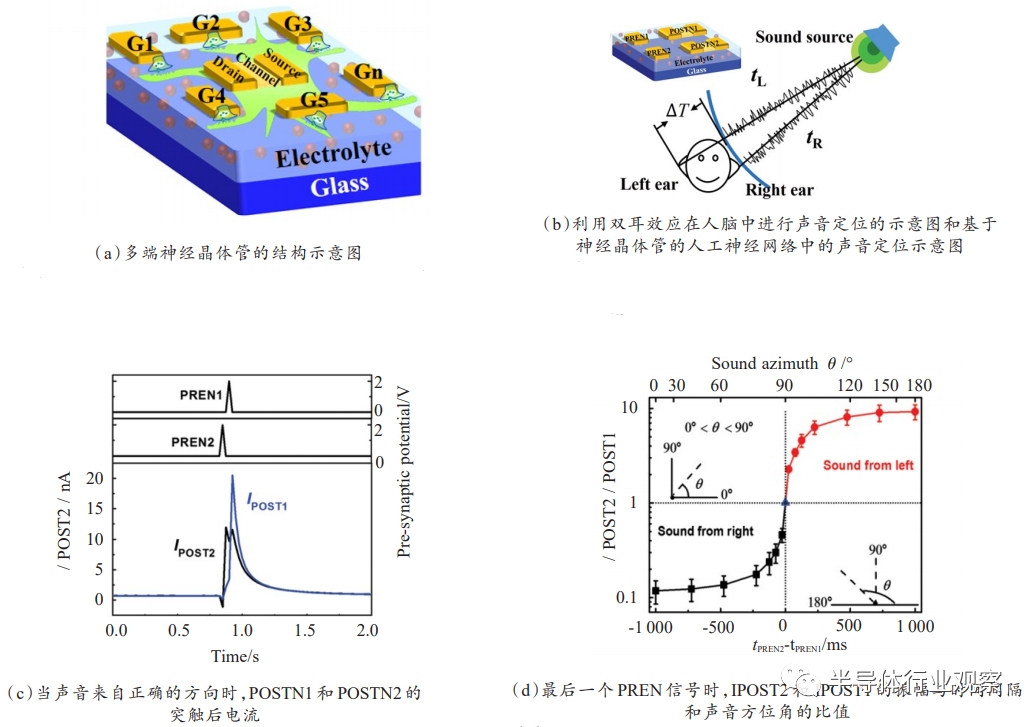

2019年，He等[23]展示了一种基于金属氧化物铟镓锌氧（IGZO）多端口神经晶体管，模拟了不同时空输入模式的树突辨别，其结构示意图如图5（a）所示。首先，该器件模拟了突触可塑性的调节行为，如双脉冲易化和高通时间滤波。然后在多端神经晶体管中实现了不同时空输入模式的树突识别，说明它可以作为基本皮层计算的时空信息处理单元，大大减小神经形态系统的规模和复杂性，提高人工神经网络的效率。最后，作为一个时空信息处理的例子，一个有趣的工作——通过基于这种多端IGZO神经晶体管的人工神经网络来模拟人脑的声音定位功能被提出来，利用双耳效应在人脑中定位声音的示意图如图5（b）所示。如图5（c）所示，当声音来自右侧方向时，POSTN1首先处理弱突触传递的信号，然后处理强突触传递的信号。POSTN2首先处理强突触传递的信号，然后处理弱突触传递的信号。因此，在最后一个PREN信号出现时，POSTN1（IPOST1）的突触后电流幅度大于POSTN2（IPOST2）。同样，如果声音是从左方发出的，则IPOST2的振幅大于IPOST1的振幅。最后一个PREN信号时，IPOST和IPOST1的振幅与PREN 2和PREN1峰值（TPREN2-TPREN1）的相对时间和声音方位角的比值如图（5d）所示。最后一个PREN信号时，IPOST1和IPOST2之间的差变随着PREN 1和PREN 2峰值相对时间的变化。当时差为0ms时，比率为1。当时间差在25～1000ms变化时，比值大于1，并且随着时间差的增大而增大。当时间差在-1000～-25ms之间变化时，比值小于1，并且随着时间差的增大而增大。这种与时间相关的识别表明了人工神经网络对声音方位角的检测功能。

图5.多端双电层晶体管神经形态模拟

有机半导体由于其成本低，化学多功能性强，柔性可弯曲，易于加工等优点被国内外各大实验室所研究，其也被用来制备有机电化学晶体管来模拟突触塑性。2015年，Gkoupidenis等[24]首次报道了使用PEDOT:PSS作为沟道层，KCl 电解质作为栅绝缘层的低功耗有机电化学神经形态晶体管。电解液中的离子由于电场作用会被注入到PEDOT:PSS聚合物中以改变其空穴掺杂水平，从而调节流经通道的空穴电流。当脉冲电压被移除时，由于先前注入的离子会扩散回电解质，PEDOT:PSS将恢复到原来的状态。基于PEDOT:PSS的电化学突触晶体管实现了双脉冲抑制（PPD）和动态滤波特性等典型的突触行为。近年来，Qian等[25]将聚（3-己基噻吩）（P3HT）旋涂在SiO2/Si衬底上作为沟道层，热沉积了金作为源、漏和栅电极，最后将配比的离子凝胶作为栅绝缘层制备了有机电化学晶体管，其结构如图6（a）所示。利用施加在栅极的脉冲电压作为输入刺激，沟道电导变化代表突出权重。该突触晶体管成功模拟了后突触兴奋电流（如图（6b）所示），当施加脉冲栅电压，阴离子从离子凝胶移动到栅绝缘层与沟道层的界面处，从而形成EDL。因此，P3HT中的空穴积聚在半导体和离子凝胶的界面上，导致通道电导增加。在脉冲电压撤去后，阴离子开始扩散，回到它们在离子凝胶中的初始分布，因此PSC恢复到原来的状态。基于P3HT的有机电化学晶体管也实现了自我调整（如图6（c）所示）。当一系列的输入脉冲电压施加时，双脉冲易化出现在前两个尖峰上，但随后EPSC值随着脉冲电压的持续增加而减少，这种现象与生物兴奋性突触的适应性相同。此外，如图6（d）所示该突触晶体管还实现了双栅调控的OR逻辑。

图6.有机电化学晶体管的突触塑性模拟

光电突触晶体管

光电突触晶体管（optoelectronic synaptic transistors）是构成神经形态计算系统的另一基本方法，利用这种新型人工装置模拟突触行为具有高效节能的优势。相对于传统的突触装置需要额外的传感器来进行光电转换。而以光为输入信号的光电神经形态器件，不仅将视觉、信息处理和记忆结合在一起，而且具有带宽高、鲁棒性强、并行性好等优点，适用于模拟人眼视网膜神经元等功能[26-27]。

2018年，Yang等[28]制造了基于铟镓锌氧（IGZO）双电层（EDL）晶体管的电阻负载反相器用于光电突触器件应用。这种光电人工突触装置可以模拟突触行为，如兴奋性突触后电位（EPSP），双脉冲易化（PPF）和长期可塑性等。整个器件可以看作是一种低压光电人工突触。其施加在IGZO通道层上的光脉冲，输出电位和沟道的电导改变分别被视为输入信号，突触后电位（PSP）和突触权重，其结构示意图如图7（a）所示。图7（b）的上部和下部分别描绘了不同光脉冲功率（232mw/cm²在和176mw/cm²）在不同栅压下刺激的EPSP曲线。从图中观察到更强的光脉冲信号导致更显著的反应，输出端电位从基态急剧升高，达到峰值后，突触后电位逐渐回落。在这个过程中，通道电阻被输入光脉冲调制，导致输出电压相应地改变。图7（c）显示了两个连续的突触前光脉冲触发的EPSP（PPF塑性行为），由第二个突触前光脉冲触发的EPSP的振幅比由第一个突触前光脉冲刺激的EPSP的振幅大1.37倍。图7（d）描述了不同栅压下，刺激次数累积时，器件突触权重变化情况。

图7.基于铟镓锌氧（IGZO）双电层（EDL）晶体管的光电突触塑性

同年，Dai等[29]报道了一种有机场效应晶体管的光电突触装置，该装置使用聚丙烯腈（PAN）膜作为介电和电荷捕获层，PAN介质薄膜的强极性官能团可以在沟道/栅介质的界面上产生很强的电荷俘获效应。界面处光生电荷的捕获和去捕获过程为OFET提供了突触行为，如EPSC和PPF。此外，通过调节光刺激参数（包括光脉冲宽度、强度和光脉冲数量），实现了类似于人脑的记忆和学习行为。包括EPSC衰退和遗忘等行为。Wang等[30]报道了一种无机卤化物钙钛矿（CsPbBr3）量子点（QD）的光子突触。将厚度为30nm的CsPbBr3QD层旋涂到100nm厚的SiO2的Si衬底上。超薄的聚甲基丙烯酸甲酯（PMMA）层被旋涂在顶部作为钝化层。然后在PMMA顶部沉积p型并五苯作为半导体沟道。最后通过热蒸发和掩膜版技术沉积金的源、漏电极，该器件结构如图8（a）所示。器件中CsPbBr3量子点和半导体层之间形成的异质结构是该器件的光学可编程和电可擦除特性的基础。在栅极作用下，CsPbBr3量子点中的光生空穴通过能带调控下很容易注入到半导体层，而电子则留在CsPbBr3量子点中。而由于势阱的存在，留在CsPbBr3量子点中电子能保持较长时间从而产生类似突触的记忆效应。想要完全擦除这种记忆效应则需要加一个足够的负栅极电压。利用这种特性，通过光脉冲宽度、光脉冲强度和光脉冲波长等光刺激参数，有效地模拟了EPSC、PPF、PPD等突触塑性，如图（8b）～（d）所示。此报道中光电突触装置的制备有望为今后神经形态器件的设计提供新的思路。

图8.有机场效应晶体管的光电突触塑性

总结和展望

近10年来，在神经形态工程的飞速发展进程中，基于硬件途径实现人造突触得到了充分的重视和研究，从模拟生物突触或神经元行为，到复杂的神经形态计算，都取得了显著的进展。其中三端口晶体管由于具有稳定性好、测试参数相对可控、运行机制清晰、可由多种材料构成等优点在众多被构筑出来用以模拟突触行为的电子器件中脱颖而出。通过适当的材料选择和结构设计，三端/多端突触晶体管可以将外界的刺激（光、压力、温度等）转换成电信号，从而实现对外界环境直接响应的人工突触。此外，三端/多端突触晶体管还具有同时执行信号传输和自学习的优势，而且模拟需要多端操作的并行学习和树突整合可以很容易地在基于三端/多端突触晶体管的人工突触中实现，这为开发具有较少神经元件的神经网络开辟了可能性。

本文讨论了包括铁电突触晶体管、双电层/电化学突触晶体管和光电突触晶体管在内的三端/多端晶体管近年来的最新进展。它们有各自的优缺点，其中铁电场效应晶体管具有编程速度快、无损读出、开关比大、低功耗等优点。然而部分改变铁电材料的极化状态通常需要较大的工作电压，铁电材料的稳定极化状态使其易于实现LTP，但是很难实现STP；双电层/电化学突触晶体管在实现逻辑功能、树突整合和人工树突神经元方面优于其他类型的器件。

此外，双电层/电化学晶体管的低压工作特性也为实现超低能耗的突触器件提供了可能。然而，器件的耐用性和电解质的不稳定性可能是双电层/电化学突触晶体管的主要限制；在光电突触晶体管方面，以光为输入信号的光电神经形态器件，不仅将视觉、信息处理和记忆结合在一起，而且具有带宽高、鲁棒性强、并行性好等优点，适用于模拟人眼视网膜神经元等功能。然而，利用光信号实现抑制性突触仍然是一个很大的挑战。这些器件各有优缺点，根据特定应用程序的要求，一种类型的器件可以优先于其他类型的器件。

神经形态工程旨在构建具有超低能耗的鲁棒类脑计算机，利用新兴的突触装置来实现人工神经网络已经有了很多成功的尝试，然而神经形态器件领域所面临的一些主要问题和挑战仍需要我们不断进取努力。例如：目前所报道的突触器件模拟的小部分突触行为，完整的人造突触功能还需进一步研究完善；对于能够模拟生物神经元信息处理功能的神经形态器件的研究还仅限于少数报道，迫切需要更深入的研究；目前科学对人脑的功能和运行机制的了解还在初步阶段。虽然目前这一领域还处于起步阶段，但是在未来，期待利用大量人造突触晶体管模拟类似于感官（视觉、听觉、运动、嗅觉）这样复杂的人类神经系统。相信通过物理、化学、材料学、计算机和医学等科学领域的跨学科交流，类脑神经形态工程将获得不断的革新进步和应用，先进的人工智能系统将促进人类在服务行业、个人医疗、教育和交通等领域的生活。

文献引用：

朱力，万青. 神经形态晶体管研究进展[J]. 微纳电子与智能制造, 2019, 1(4): 39-50.

Research progress of neuromorphic transistors[J]. Micro/nano Electronics and Intelligent Manufacturing, 2019, 1(4): 39-50.

《微纳电子与智能制造》刊号：CN10-1594/TN

主管单位：北京电子控股有限责任公司

主办单位：北京市电子科技科技情报研究所

北京方略信息科技有限公司

投稿邮箱：tougao@mneim.org.cn（网站：www.mneim.org.cn）

参考文献:

[1] BACKUS J. Can programming be liberated from the von Neumann style? a function style and its algebra of programs[J]. Communications of the ACM, 1978, 21(8): 613-641.

[2] DRACHMAN D A. Do wo have brain to spare[J]. Neurology, 2005, 64 (12):2004-2005.

[3] FURBER S. To build a brain[J]. Spectrum IEEE, 2012, 49(8): 44-49.

[4]MARKRAM H. The blue brain project[J]. Nature Reviews Neuroscience, 2006, 7(2): 153-160.

[5] MARKRAM H, GERSTNER W, SJÖSTRÖM P J. A history of spike-timing-dependent plasticity[J]. Frontiers in Synaptic Neuroscience, 2011, 3(4): 4.

[6] CAPORALE N, DAN Y. Spike timing-dependent plasticity: a hebbian learning rule[J]. Annual Review of Neuroscience, 2008, 31(1): 25-46.

[7] RACHMUTH G, SHOUVAL H Z, BEAR M F, et al. A biophysically- based neuromorphic model of spike rate- and timing-dependent plasticity[J]. Proceedings of the National Academy of Sciences, 2011, 108(49): E1266-74.

[8] PREZIOSO M, MERRIKH-BAYAT F, HOSKINS B D, et al. Training and operaion of an integrated neuromorphic network based on metal- oxide memeristors[J]. Nature, 2015, 521(7550): 61-64.

[9 ] XU W, LEE Y, MIN S Y, et al. Simple, inexpensive, and rapid approch to fabricate cross- shaped memristors using an inorganic- nanowire- alignment technique and a one- step reduction process[J]. Advanced Materials, 2016, 28(3): 527-532.

[10] NISHITANI Y, KANEKO Y, UEDA M, et al. Three-terminal ferroelectric synapse device with concurrent learning function for artficial neural networks[J]. Journal of Applied Physics, 2012, 111(12): 124108-1-124108-6.

[11] ZHU L Q, WAN C J, GUO L Q, et al. Artificial synapse network on inorganic proton conductor for neuromorphic systems[J]. Nature Communications, 2014, 5: 3158.

[12] DAI S, WU X, LIU D, et al. Light- stimulated synaptic devices utilizing interfacial effect of organic field-effect transistors[J]. ACS Applied Materials & Interfaces, 2018, 10 (25): 21472-21480.

[13] WANG K, DAI S, ZHAO Y, et al. Light-stimulated synaptic transistors fabricated by a facile solution process based on inorganic perovskite quantum dots and organic semiconductors[J]. Small, 2019, 15(11): 1900010-1-19000010-8.

[14] MILLER S L, MCWHORTER P J. Physics of the ferroelectric nonvolatile memory field effect transistor[J]. Journal of Applied Physics, 1992, 72(12): 5999-6010.

[15] KANEKO Y, NISHITANI Y, UEDA M. Ferroelectric artificial synapases for recognition of a multishaded image [J]. IEEE Transactions on Electron Devices, 2014, 61 (8): 2827-2833.

[16] KIM M K, LEE J S. Ferroelectric analog synaptic transistors[J]. Nano Letters, 2019, 19(3): 2044-2050.

[17] JANG S, JANG S, LEE E -H, et al. Ultrathin comformable organic artificial synapses for wearable intelligent device applicatios[J]. ACS Applied Materials & Interfaces, 2019, 11(1): 1071-1080.

[18] MIN Y, AKBULULUT M, SANGORO J R, et al. Measurement of forces across room temperature ionic liquids between mica surfaces[J]. The Journal of Physical Chemistry C, 2009, 113(37): 16445-16449.

[19] KIM S H, HONG K, XIE W, et al. Electrolyte-gated transistors for organic and printed electronics[J]. Advanced Materials, 2013, 25(13): 1822-1846.

[20] KIM K, CHEN C L, TRUONG Q, et al. A carbon nanotube synapse with dynamic logic and learning[J]. Advanced Materials, 2013, 25(12): 1693-1698.

[21] SHARBATI M T, DU Y, TORRES J, et al. Low- power, electrochemically tunable graphene synapses for neuromorphic computing[J]. Advanced Materials, 2018, 30 (36): 1802353.

[22] JIANG J, GUO J, WAN X, et al. 2D MoS2 neuromorphic devices for brain- like computational systems[J]. Small, 2017, 13(29): 1900933-1-1700933-11.

[23] HE Y L, NIE S, LIU R, et al. Spatiotemporal information processing emulated by multiterminal neuro- transistor networks[J]. Advanced Materials, 2019, 31(21): 1900903-1-19000903-8.

[24] GKOUPIDENIS P, SCHAEFER N, GARLAN B, et al. Neuromorphic functions in PEDOT: PSS organic electrochemical transistors[J]. Advanced Materials, 2015, 27 (44): 7176-7180.

[25] QIAN C, SUN J, KONG L A, et al. Artificial synapses based on in- plane gate organic electrochemical transistors[J]. ACS Applied Materials & Interfaces, 2016, 8 (39): 26169-26175.

[26] KURAMOCHI E, NOZAKI K, SHINYA A, et al. Largescale integration of wavelength- addressable all- optical memories on a photonic crystal chip[J]. Nature Photonics, 2014, 8(6): 474-481.

[27] GHOLIPOUR B, BASTOCK P, CRAIG C, et al. Amorphous metal- sulphide microfibers enable photonic synapses for brain-like computing[J]. Advanced Optical Materials, 2015, 3(5): 635-641.

[28] LI H K, CHEN T P, LIU P, et al. A light-stimulated synaptic transistor with synaptic plasticity and memory functions based on InGaZnOx- Al2O3 thin film structure [J]. Journal of Applied Physics, 2016, 119(24): 244505- 1-244505-5.

[29] DAI S L,WU X H, LIU D P, et al. Light-stimulated synaptic devices utilizing interfacial effect of organic fieldeffect transistors[J]. Applied Materials & Interfaces, 2018, 10(25): 21472-21480.

[30] WANG Y, LV Z Y, CHEN J R, et al. Photonic synapses based on inorganic perovskite quantum dots for neuromorphic computing[J]. Advanced Materials, 2018, 30 (38): 1802883-1-1802883-9.
