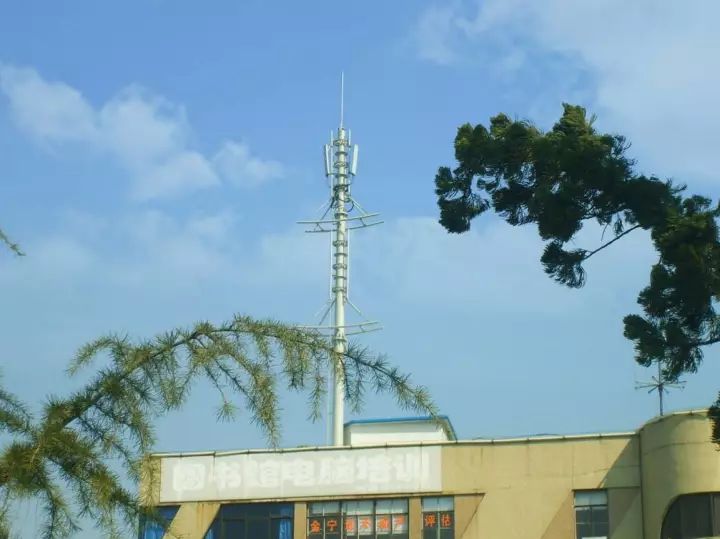

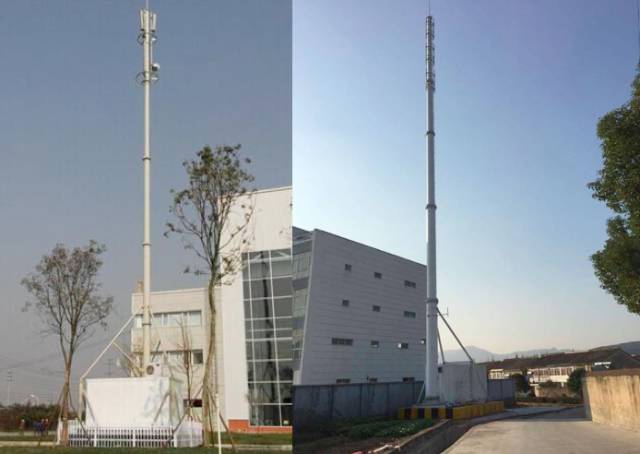

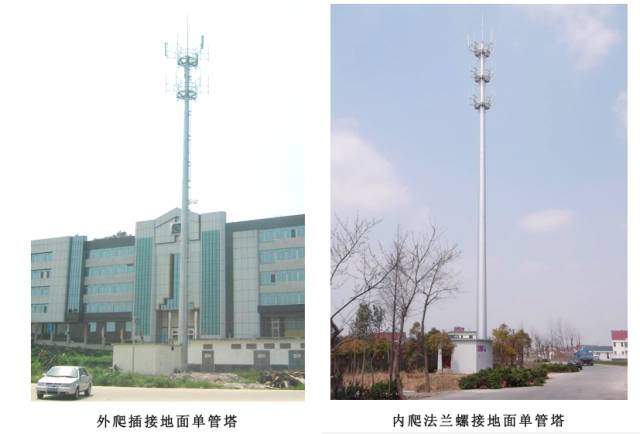

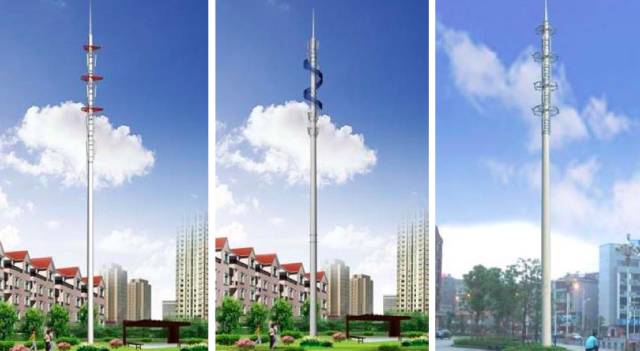

单管塔

高度：

一般15~50米；

优点：

•简洁、美观、占地面积较小；

•施工安装速度快，适用于具备吊装设备操作条件下的各类场景。

缺点：

•长悬臂结构，抗风性能较差，杆顶位移较大；

•对现场有施工条件限制；

•造价相对传统铁塔高，安装天线、维护相对较难。

工期、造价：

•基础建设周期7-10天，基础养护28天，安装杆约１天；

•杆身风压不同、是否美化造价也不同

•大多数为桩基础，少数用独立基础，地质不同，造价差别会较大。

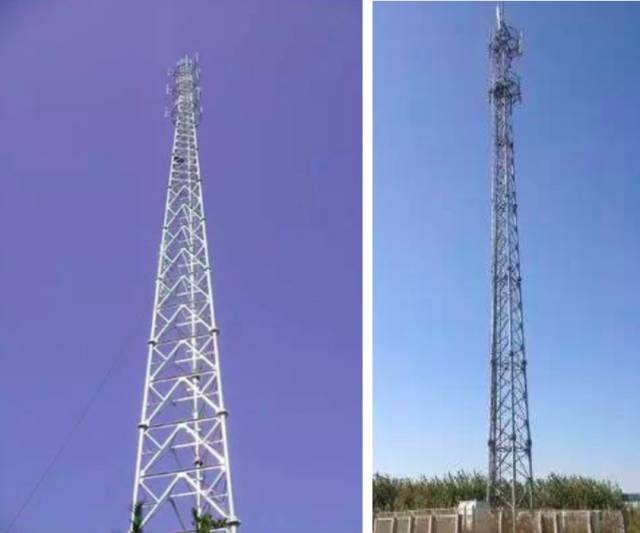

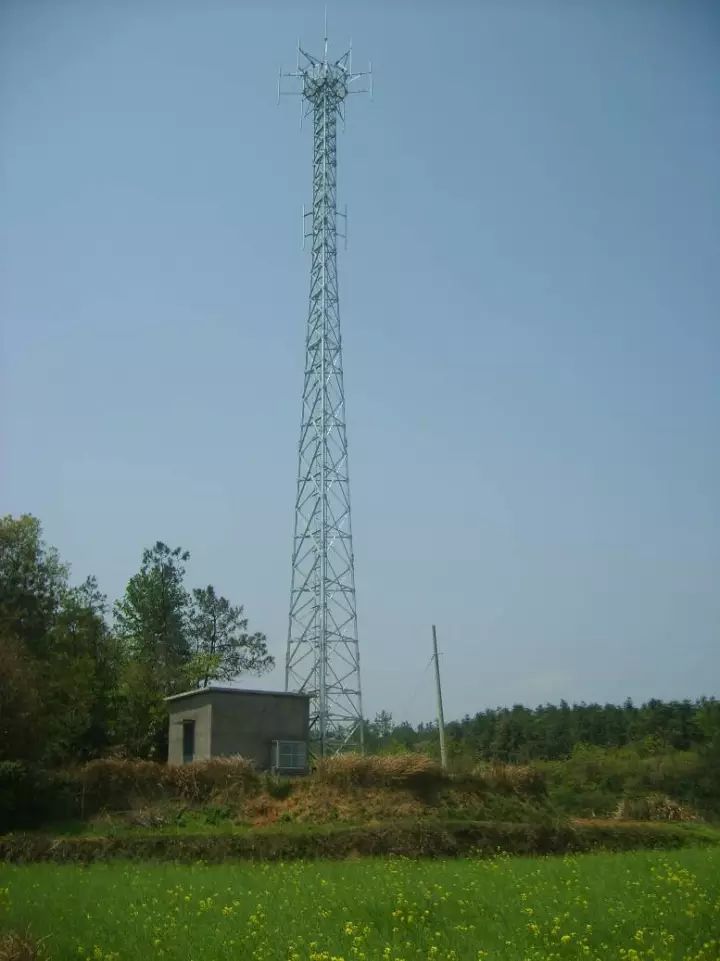

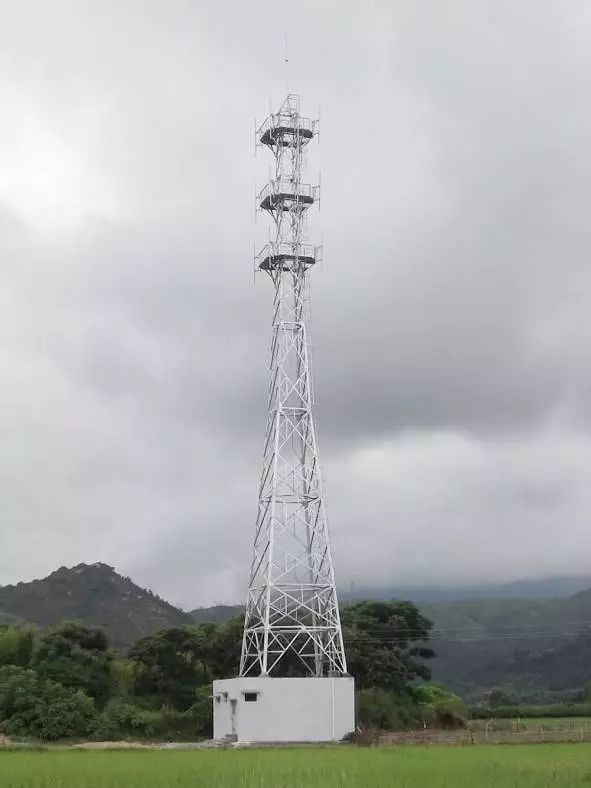

四边形角钢塔

适用于山区、乡村等对塔体美观要求不高的场景

高度：

各种高度均适用

优点：

• 传统铁塔形式，使用广泛，质量容易保证，安全度高

• 加工、安装、使用及维护方便

• 建设成本低

• 可以建造在机房顶，节约用地及节省基础造价，尤其在山顶等场地不大时较适合。

缺点：

• 体量较大、外观不美观；

• 施工周期相对较长

工期、造价：

• 基础建设周期7-10天，基础养护二十多天，安装铁塔约5~8天；

• 桩基础或独立基础，地质不同，造价差别会较大。

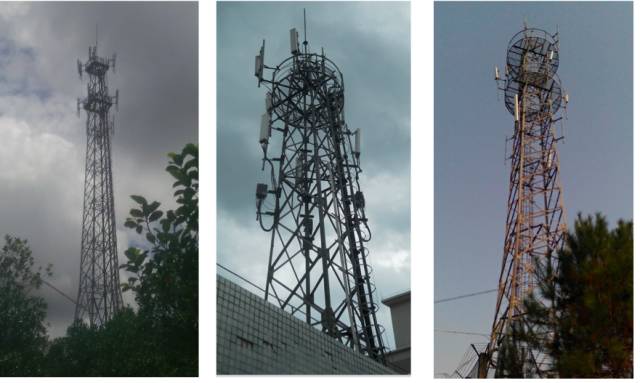

三边形角钢塔

适用于风压不高的山区、乡村等对塔体美观要求不高的场景。

高度：

各种高度均适用

优点：

• 与四角铁塔相似，质量容易保证，安全度高；

• 加工、安装、使用及维护方便；

• 建设成本低。

缺点：

• 整体结构抗扭较差,不适合高风压地区。

• 无法做在机房顶，占地大

工期、造价：

• 施工周期及杆身单价与四角铁塔差不多，50米塔身价格约15万。

三管塔

适用于城市郊区、县城、乡镇、田野、丘陵、山区等对景观要求低，易于征地的区域；拟建场地面积较小，有节约用地考虑的区域。

优点：

相比角钢塔构件数量减少，经济性能好；占地面积小；构造简单，运输安装方便，对二次转运要求低；结构安全可靠；风荷载体型系数较小

缺点：

刚度较弱；高度不宜高于55m；无景观功能；单结构抗扭较差；构件多、 节点多；搬迁重复利用困难

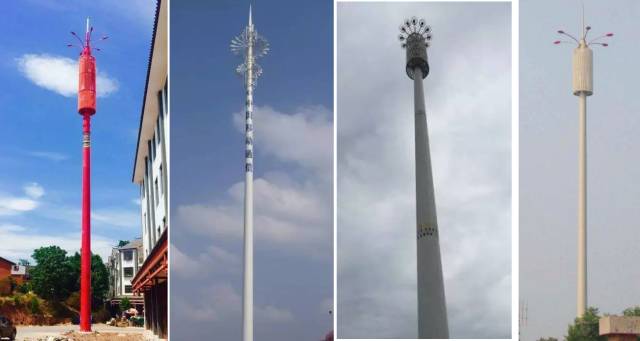

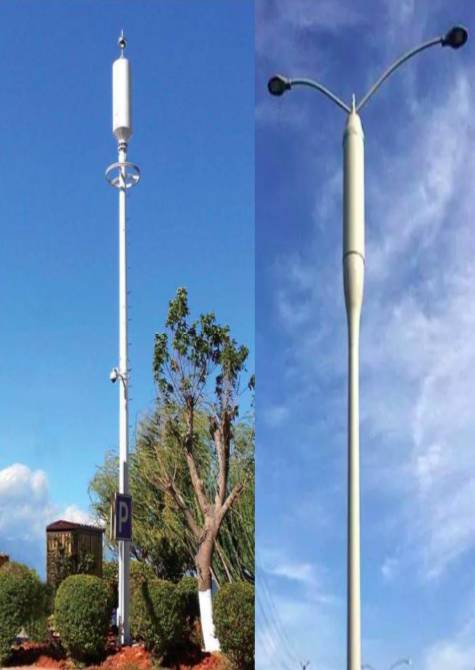

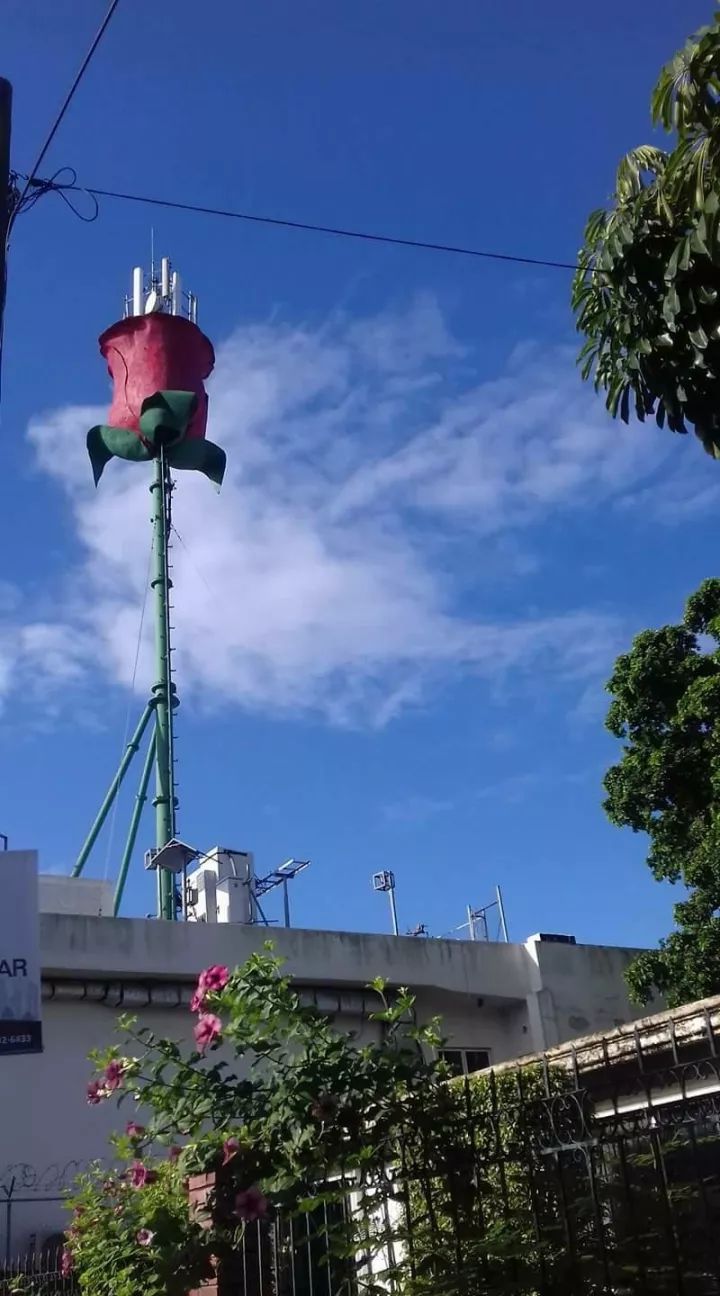

灯杆、景观塔

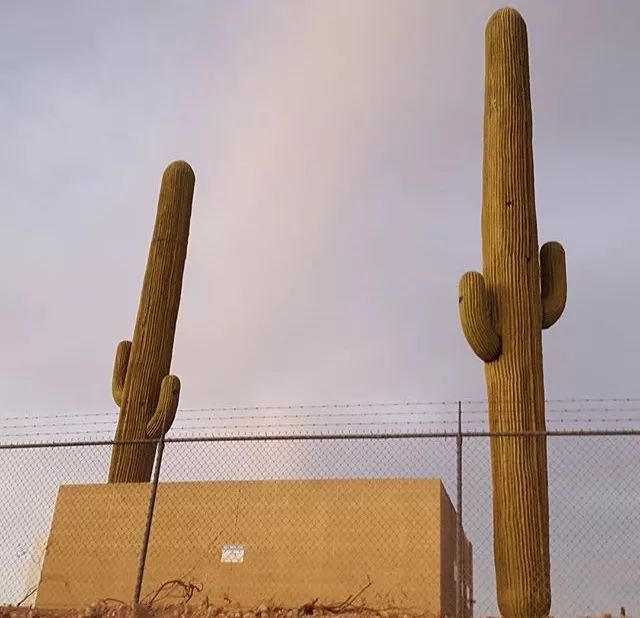

美化塔造型多样，可根据具体基站环境设计外观造型，能够很好的融入到基站环境中去，便于谈站。

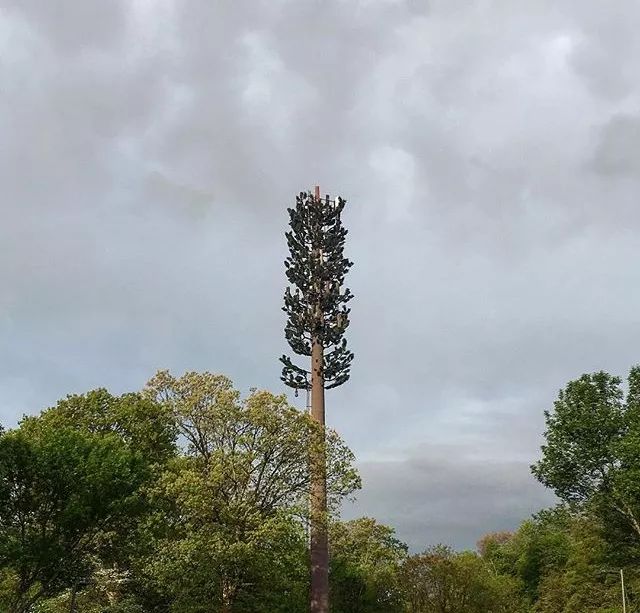

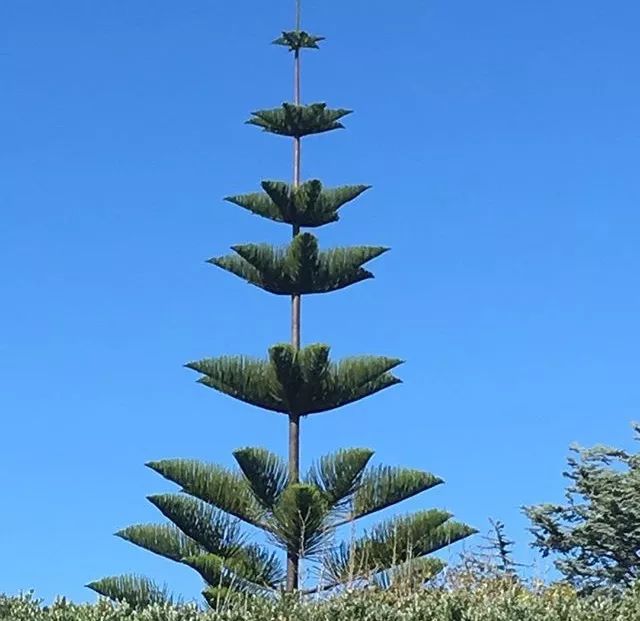

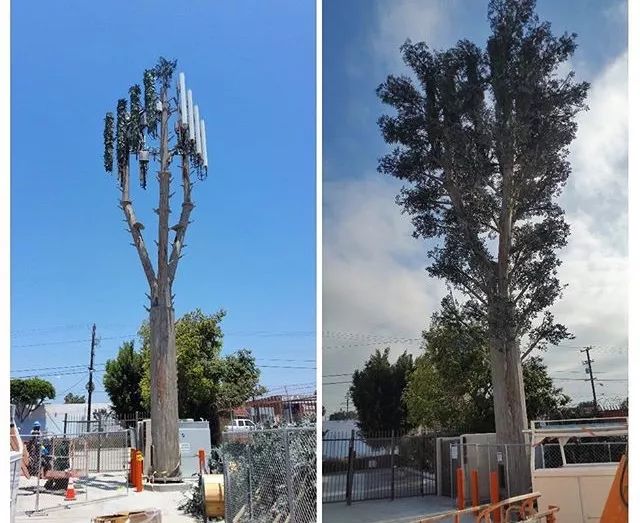

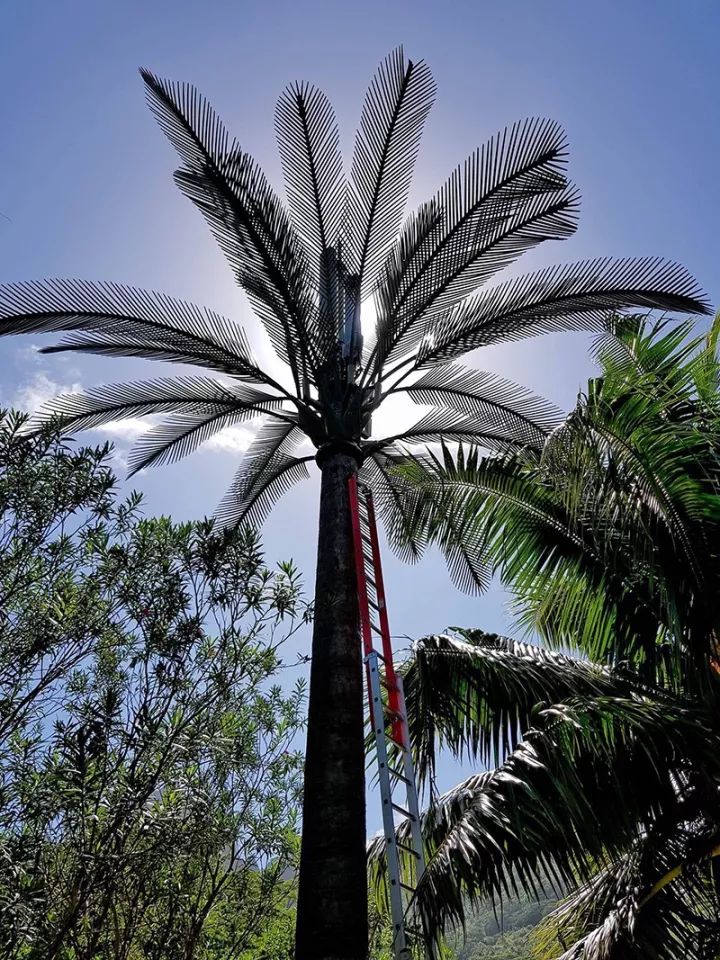

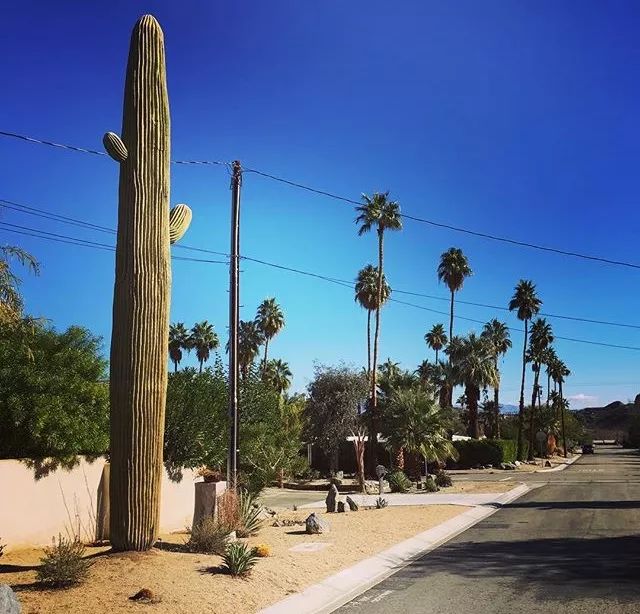

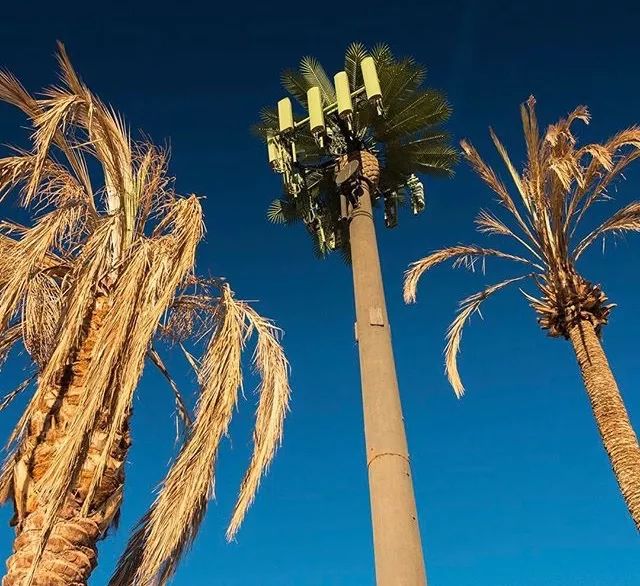

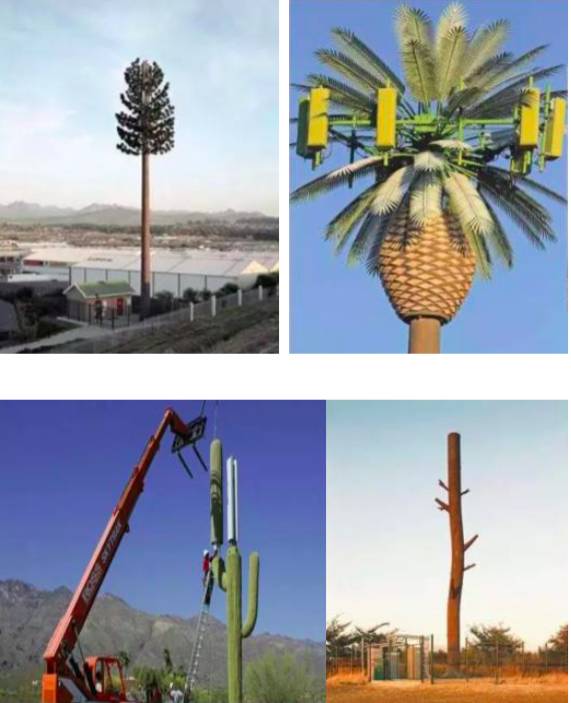

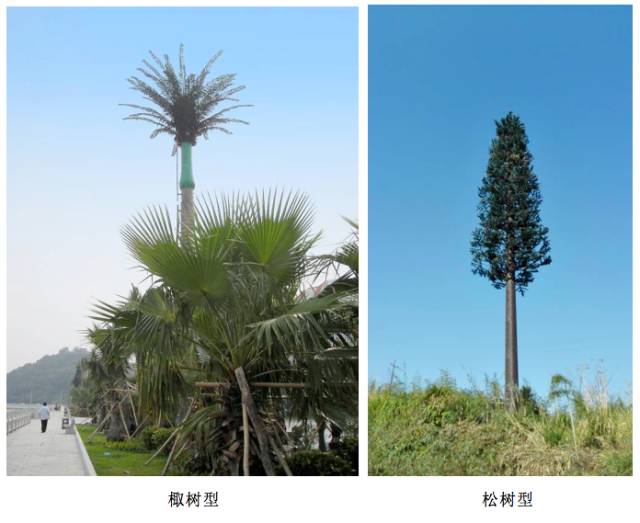

仿生树

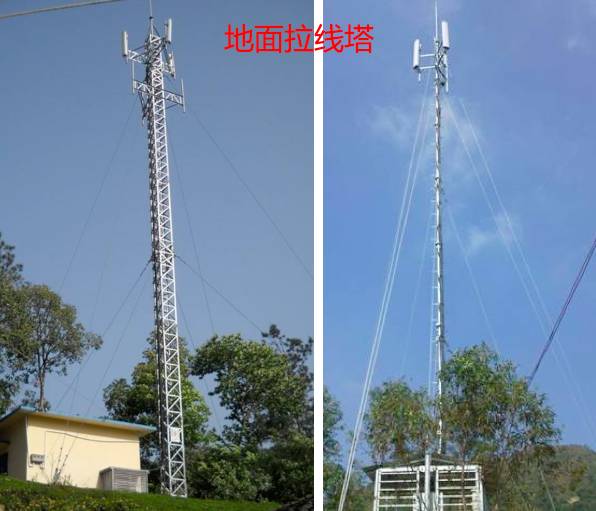

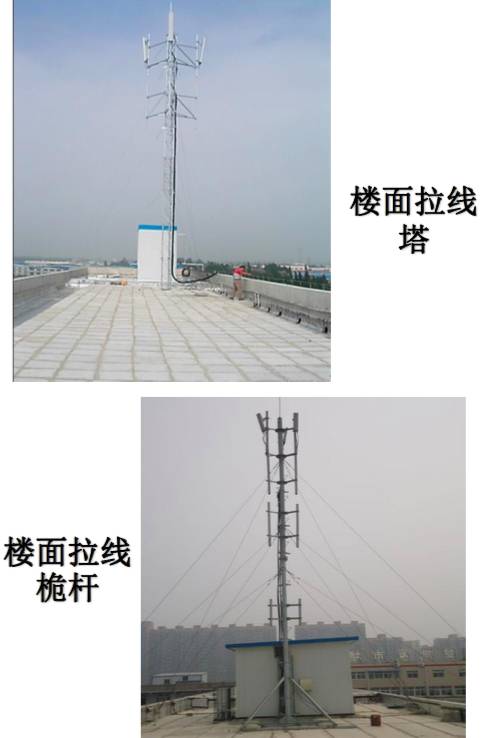

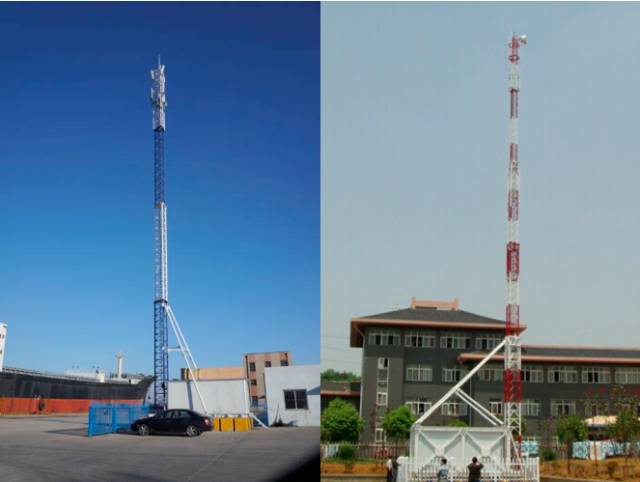

拉线塔

适用于山区、屋面等对塔体美观要求不高的场景。

高度：

12~50米，较少用

优点：

• 用钢量少，加工及施工便捷，对基础要求低；

缺点：

• 现场需要有较大的拉线空间，

• 需要经常对拉线及塔体进行维护；

• 施工技术要求高，安全度低，容易由于人为意外破坏出现重大安全事故。

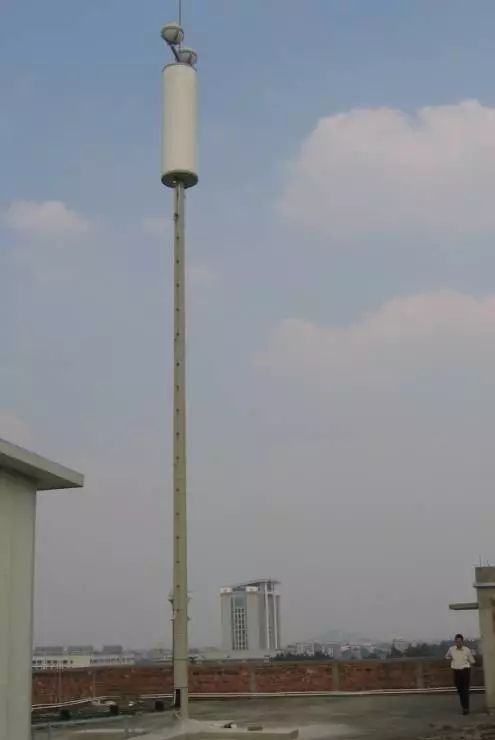

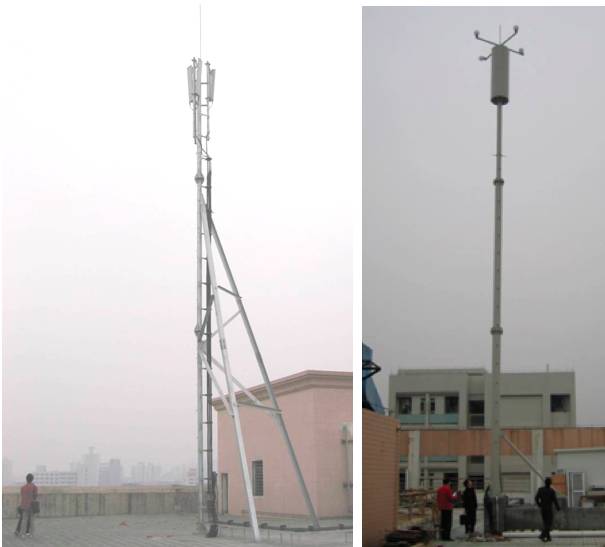

支撑杆

适用于租用机房屋面要求天线挂高较高的场景，部分高山站也可采用。

高度：

10~20米，屋面一般不超过15米

优点：

安装方便，施工速度快，造价低廉；

缺点：

美观性差，共享能力有限。若多个系统时，屋面要做多个支撑杆来满足要求。

注意：屋面支撑杆基础有化学锚栓直接固定、植钢筋做柱墩、凿原结构柱焊钢筋做柱墩等方法。（化学锚栓应慎用）

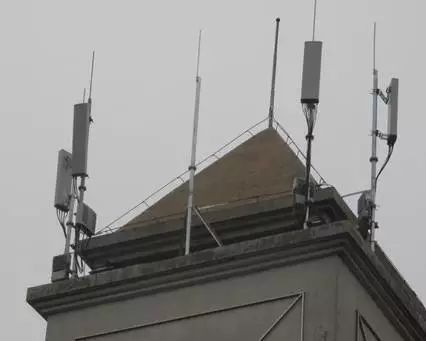

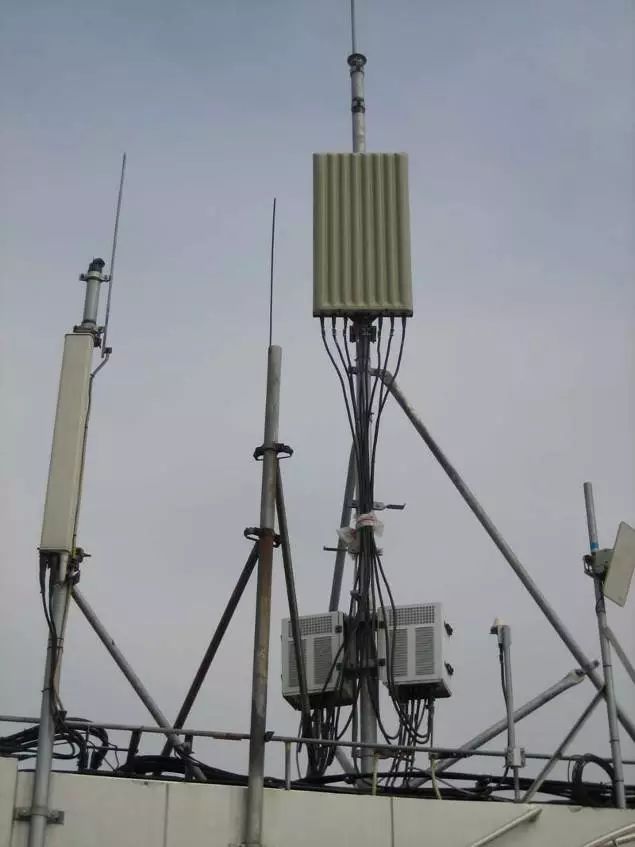

抱杆

适用于租用机房屋面、高速路覆盖等对塔高要求不高的场景。

高度：

3~6米，一般不超过8米

优点：

安装方便，施工速度快，造价低廉；

缺点：

美观性差，高度受限。

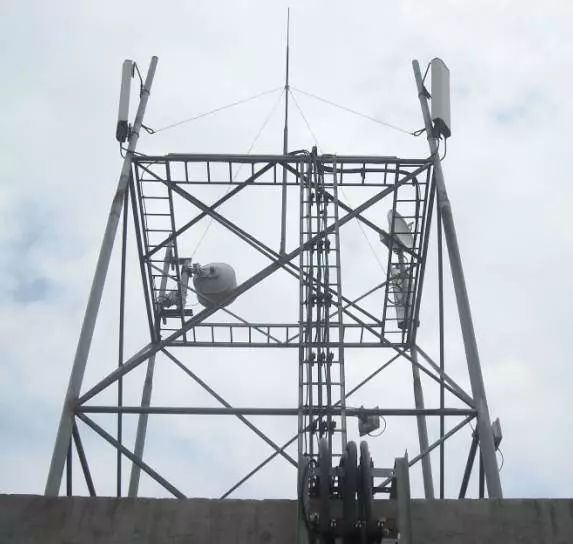

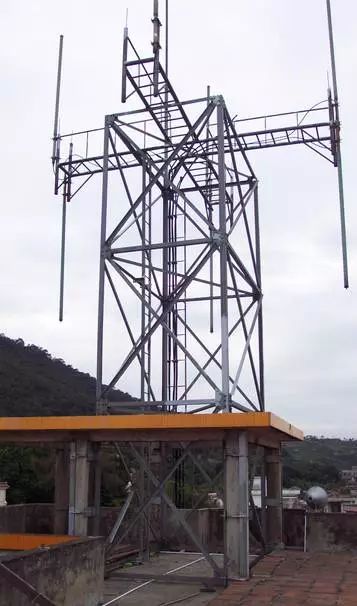

增高架

增高架也叫笼架、用于租用机房屋面、目前较少用。

高度：

一般不超过15米

优点：

天线安装数量多，使用方便；

缺点：

美观性差，高度受限。

塔房一体化基站

机房与铁塔结合在一起的基站。适用于选址困难、永久建站风险大、大型集会临时应急、重大事件快速响应等场景。

高度：

15~35米

优点：

安装方便、快速，可多次重复使用

缺点：

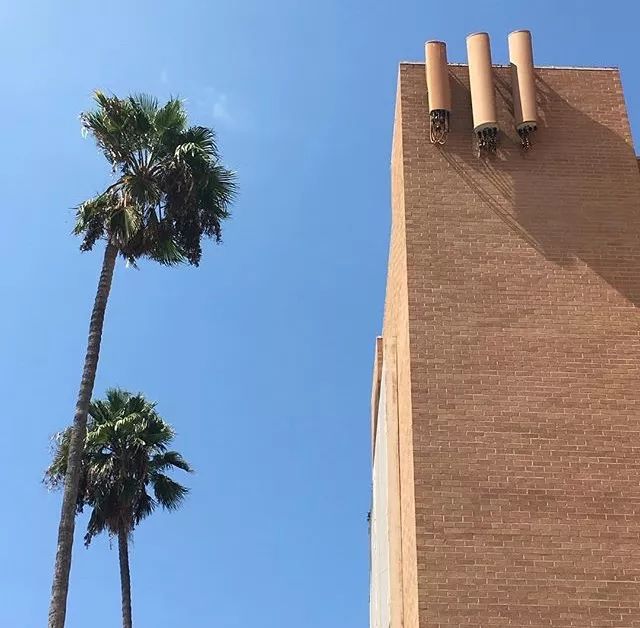

对安装现场要求有一定的运输及施工条件

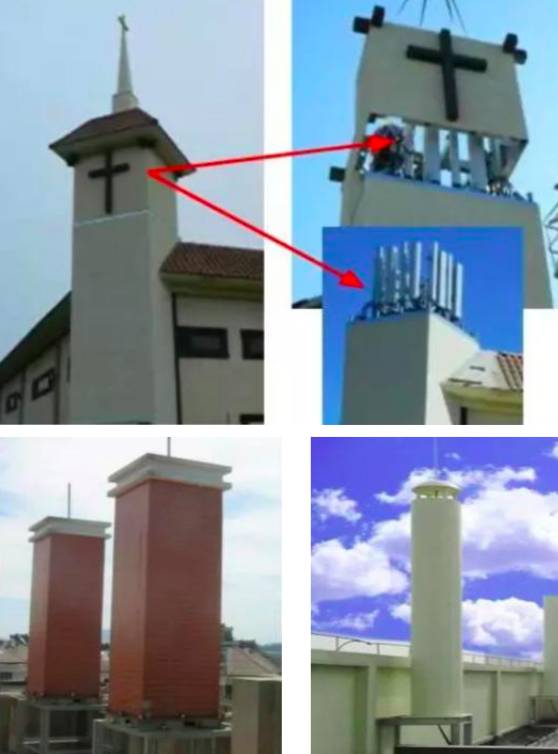

• 外表美观。

• 体量小。

• 有直立灯杆造型、空调型、灯柱型、近似水箱型、花架型等多种美化天线造型。

• 为和周围景观相协调，可采不同的美化天线杆造型。

• 市区建站采用美化天线越来越多。

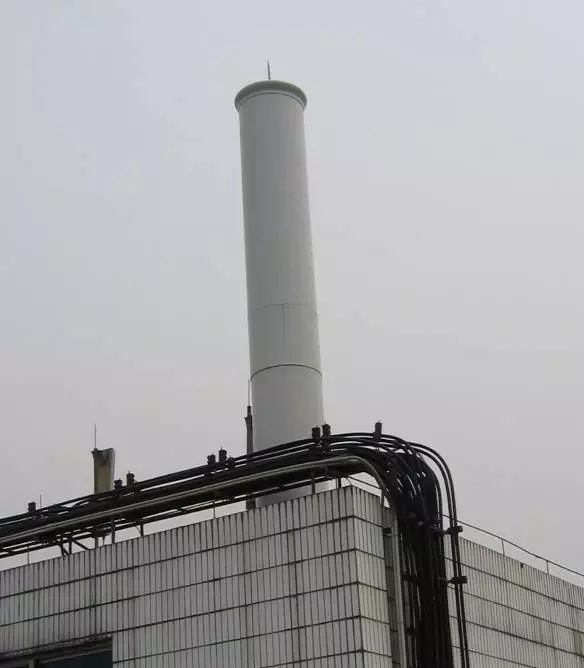

圆柱型

灯杆型

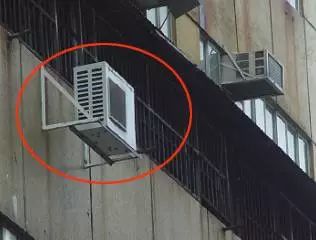

空调型

壁挂型

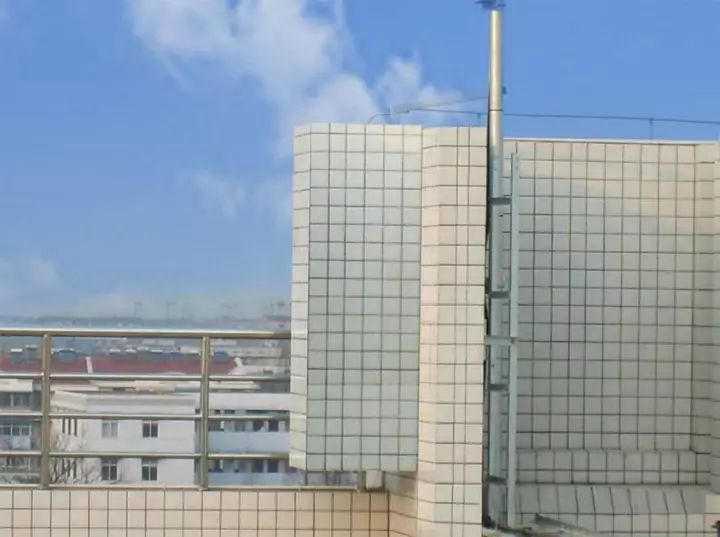

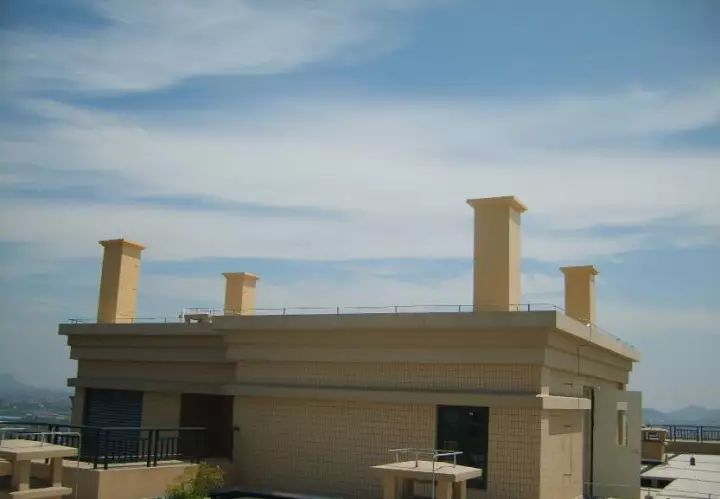

方柱型

共建共享铁塔案例

四角塔共建共享

单杆塔共享共建

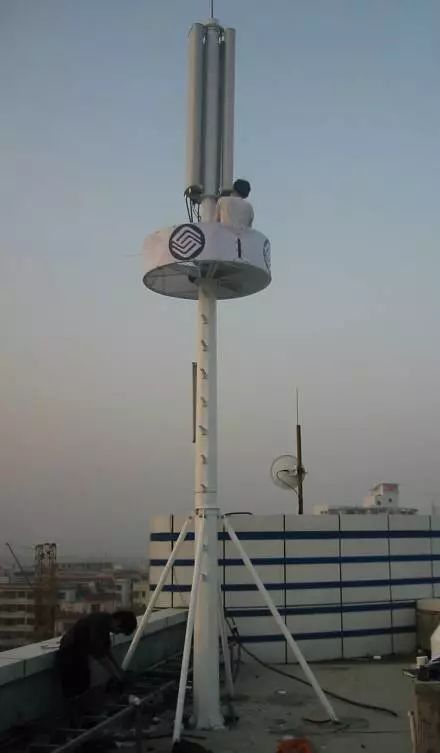

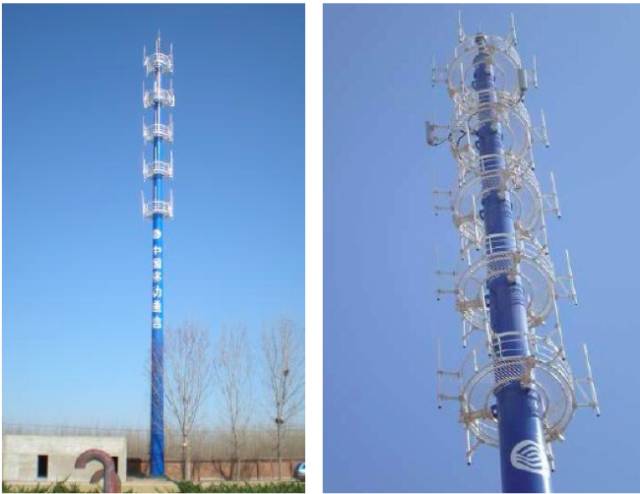

美化单杆共建共享

目前的移动基站机房按习惯分主要有4种类型：

1）地面新建的移动通信基站专用机房(框架机房、砖混机房、自建彩钢板房 ) ；

2）利用民用房屋（住宅、宾馆、办公楼、厂房、仓库等）改造的基站机房；

3）在现有建筑物屋面搭建的简易机房（集成舱机房）；

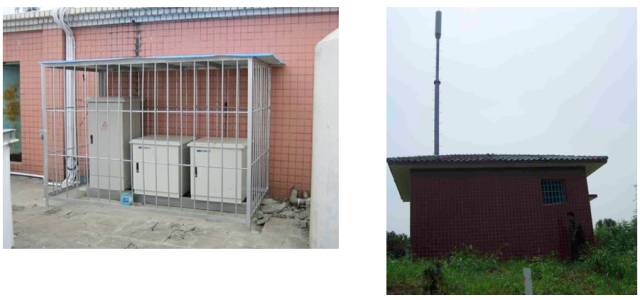

4）一体化机柜。

自建土建机房

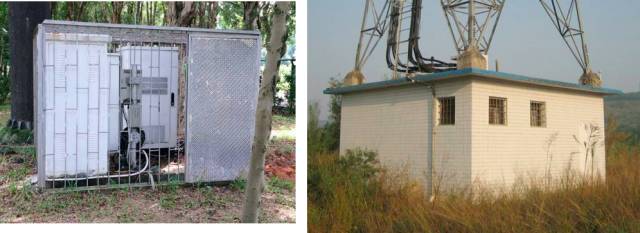

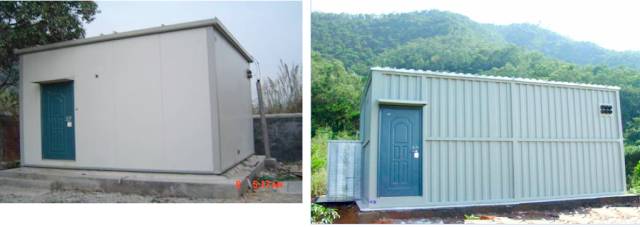

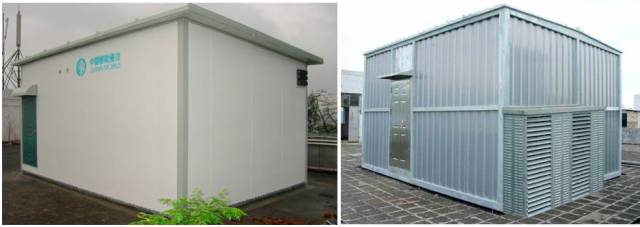

自建彩钢板房、铁甲机房

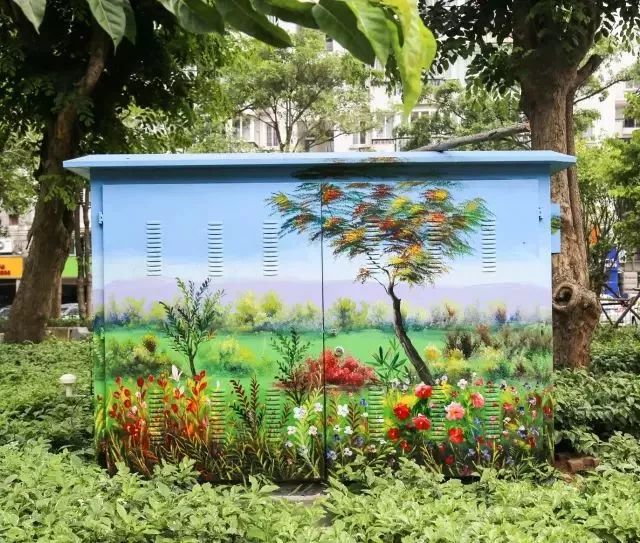

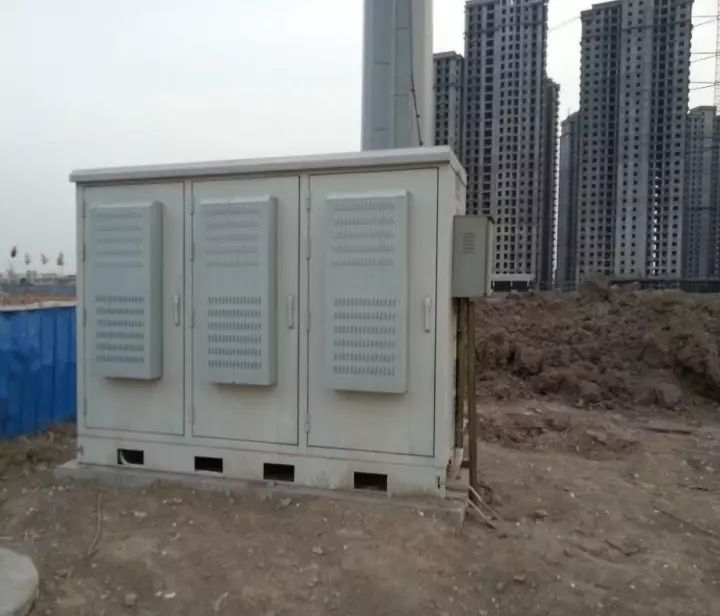

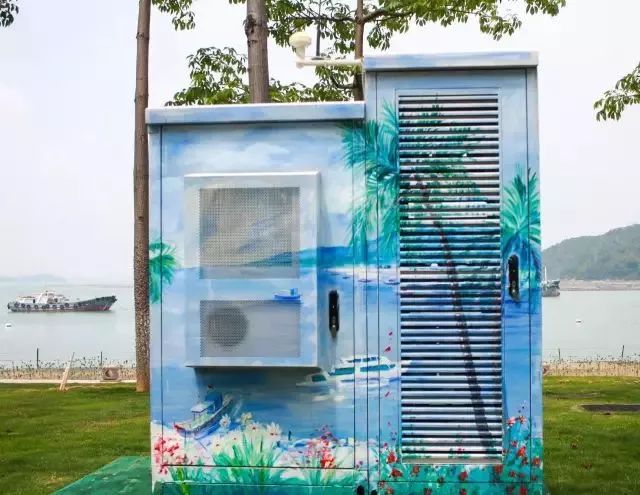

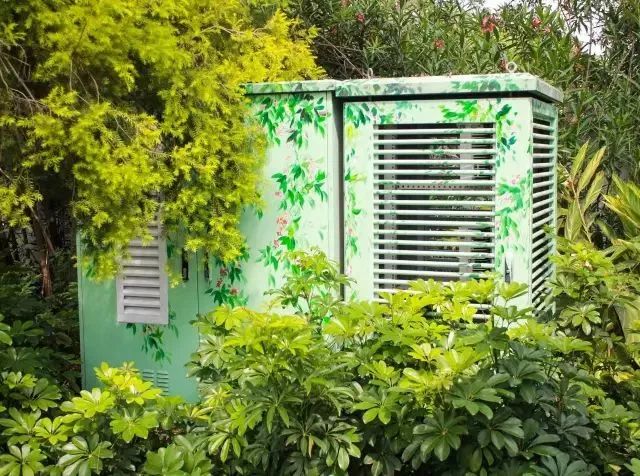

一体化机柜

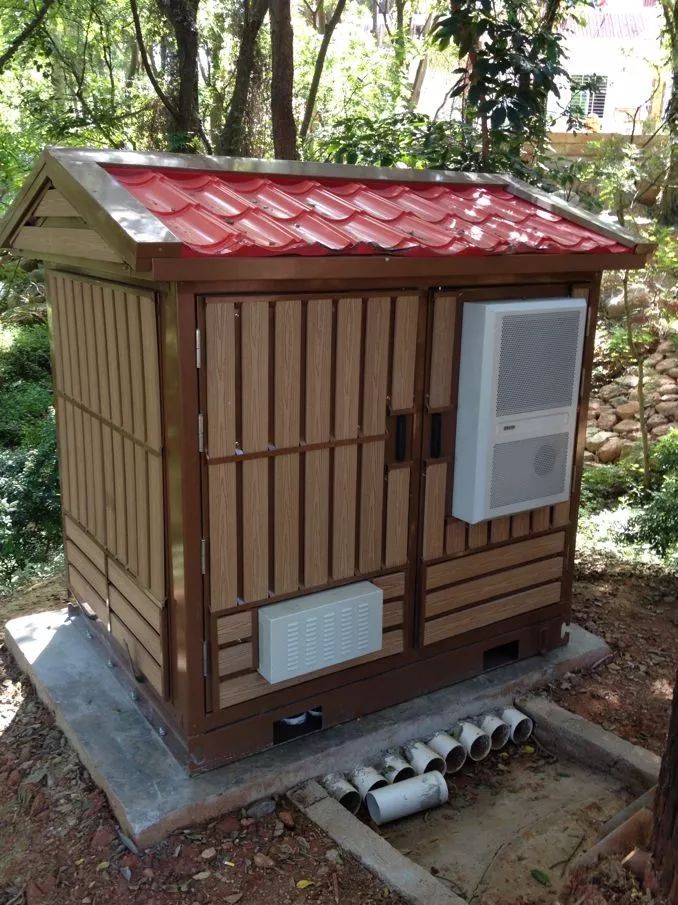

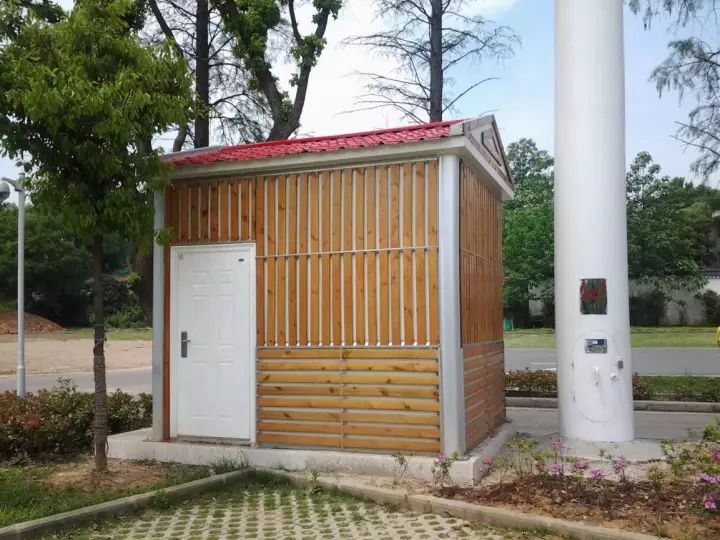

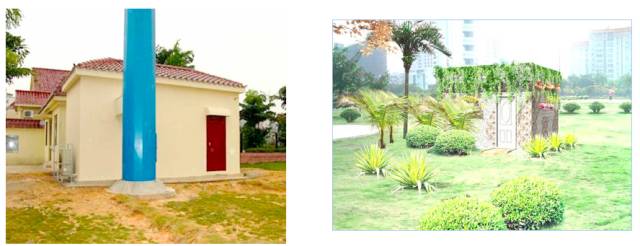

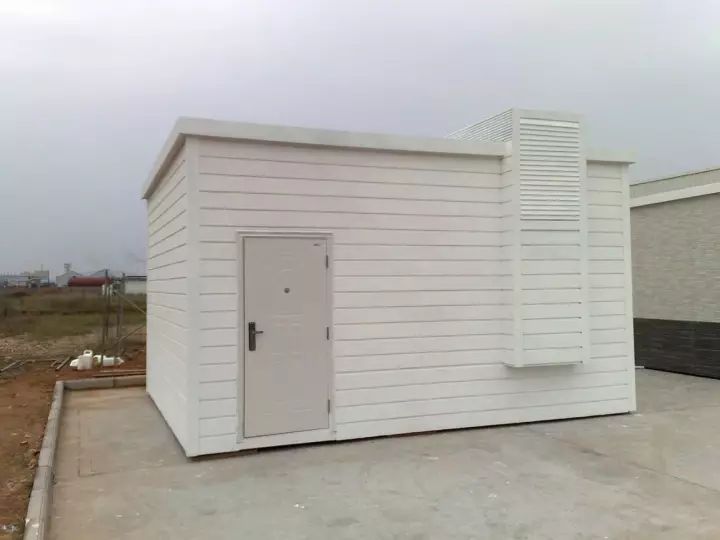

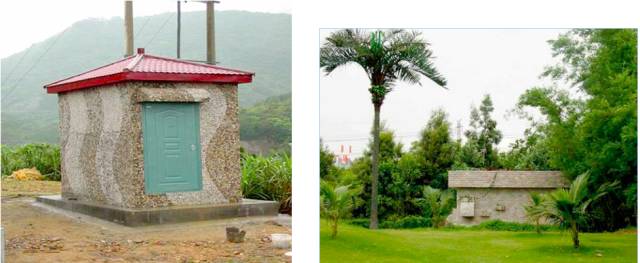

美化机房

2. 广电5G 700MHz建网为什么选择了中国移动?

12月22日，国家广电总局广播电视科学研究院在湖南省长沙市举行了“智慧广电联盟第三次全体会议暨技术研讨会”，会上，湖南省有线电视网络（集团）股份有限公司5G工作组总监梁京做了《关于700MHz 5G网络建设的思考》的主题演讲，本文为DVBCN笔者依据现场演讲内容而作。

在国家广播电视总局与中国广电等的指导下，湖南省加紧进行了马栏山广电5G试验网的建设工作，主要是在湖南广电金鹰城、马栏山文创园等区域，初步建成了广电5G马栏山试验网，同时也启动了一些广电5G的业务探索。

具体的成果中，湖南有线成功开通了首个700MHz及4.9GHz共站的广电5G基站；开通了广电5G核心网首个省级用户面；完成了基于4.9GHz频率的5G组网测试；在第13届金鹰节及双十一晚会中实现了对5G超高清视频的传输应用；完成了湖南广电5G蜗牛TV及智慧水文业务的应用。

虽广电5G尚未实现规模化建网，但广电方面也对700MHz链路做了预算，根据Okumura HATA传输模型，在保证边缘速率上行5Mbps、下行20Mbps的情况下，密集城区的覆盖半径可能为620米、一般城区为960米、郊区为3.3公里、偏远农村为11公里（由于湖南未完成700MHz清频，因此这数据为理论数据，非实际验证）。

基于上行边缘速率1Mbps、下行边缘速率100Mbps的标准下，湖南对部署的4.9GHz基站做了DT测试，其覆盖半径仅约为180米，其上行明显受限、且绕射能力也有不足。此外，4.9GHz频段带宽只有60M，在时隙配比为8：2的情况下，动态实测最大下行峰值速率为603Mbps，最大上行峰值速率为99Mbps。

广电5G网络要实现规模建设并运营的话，就必须要面对一些实际问题，在此梁京总结为了六大核心问题：
1）广电5G对铁塔天面要求高，无法保证满足建设需求；
2）广电的有线传输承载网络无法承载5G网络；
3）广电的体量无法拉动700Mhz的产业链发展；
4）产业时间窗口短，业务发展与网络实际建设存在矛盾；
5）700Mhz网络的无线承载能力不足，理论峰值速率为350M，与运营商5G网络频段相差较大；
6）网络建设运营成本巨大，收入难以维持。

根据实际的测算，若按照在全国部署40万个700MHz 5G基站为条件，相关的电费、铁塔服务费、运维费、租用运营商的传输费等，每年可达200亿元。若与移动公司合作，如利用其900GHz资源，有利于解决天面资源紧张问题，并大大降低建网费用。

众所周知，中国广电（中国广播电视网络有限公司）已与中国移动签署了5G网络共建共享合作协议，为什么要选择这家运营商呢？其实这也是广电5G网络建设运营的最理想路径，当然了，前提是广电必须要掌控700MHz频率的主导。

与移动合作，对广电而言主要有以下好处：
1）能实现天面合频共享。主要是能与中国移动的900MHz网络进行天线合路，在原站址上新增设备，做好天线替换，能极大地解决天面资源紧缺问题。（如果广电单占铁塔站址的话，服务费应每个大于20K）
2）满足传输承载建设需要。由于中移动具有完备的传输承载网络，能够快速完成700MHz站址的开通，同时可大量的节省网络建设成本及时间成本。
3）便于拉动产业链条。移动作为最大的运营商，广电与之共建700MHz，可利用移动的体量，进而刺激整体700MHz等产业链的加快成型。此外，广电更能依托移动进行国际漫游。
4）抢抓时间窗口期。由于移动具有完备的网络建设体系，其庞大的商业体量，能够助力广电5G网络的快速部署，进而实现基于移动的原有网络尽快放卡，以实现广电5G商用。

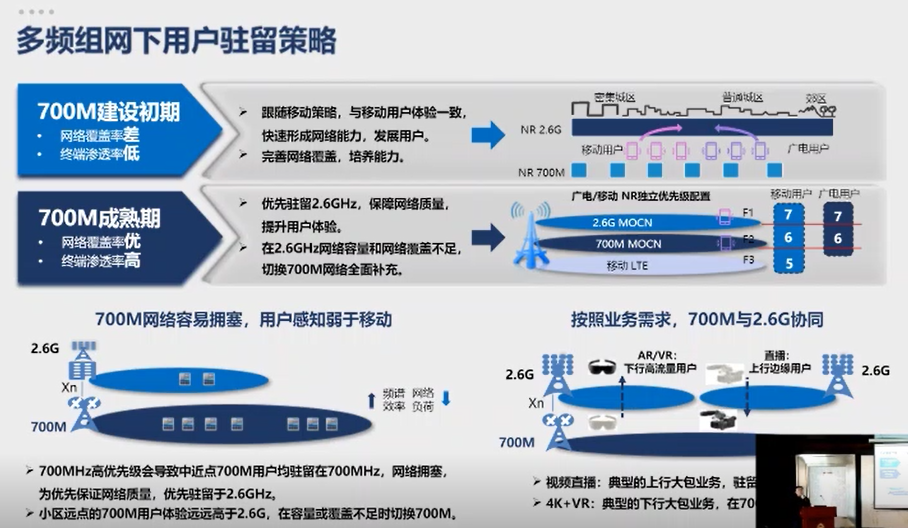

5）能保障多载波提速增容。与移动2.6G频率网络的协同，在700MHz完成广覆盖的同时，能充分保证网络的容量与速率，进而能大幅提升用户的体验。
6）大幅减少建设维护成本。通过1:1的投资比例共建700MHz网络，能极大地缓解资金压力，实现低成本、快速的进行广电5G网络建设。
